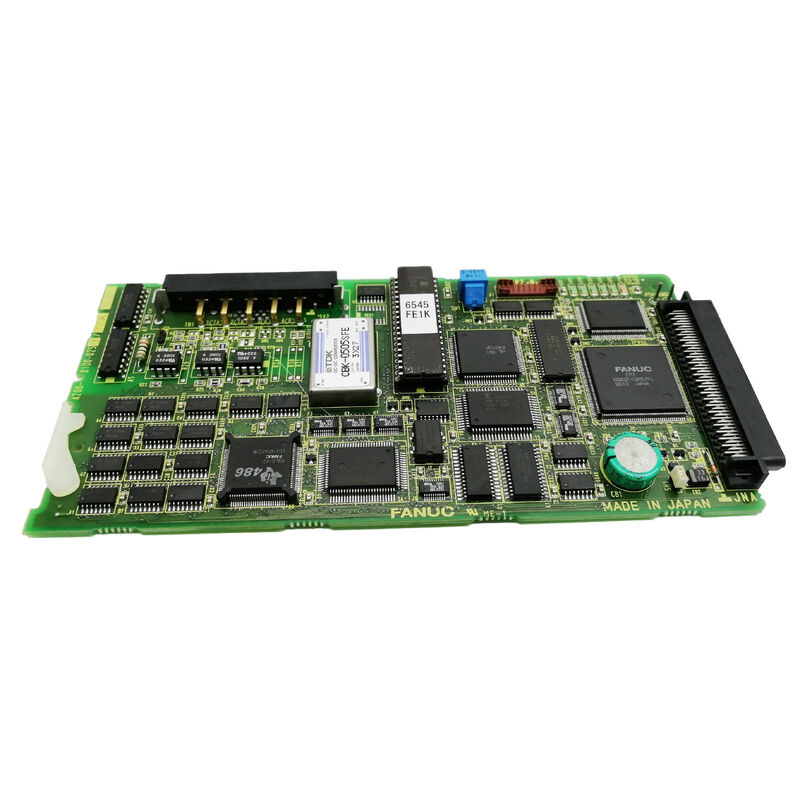

Fanuc-Steuerplatte A20B-8100-0462 A20B81000462 A2OB-81OO-O462

FANUC A20B-8100-0462

Teilnummer:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Haupt-CPU-PCB (LCD-gebautes Hauptbrett)

Kompatibles System:FANUC-Baureihe 210i-A

Status:Von Hersteller abgesetzt

Übersicht

Die A20B-8100-0462 ist die LCD-montierte Haupt-CPU-PCB für FANUC-Serien-210i-A-CNC-Systeme.

Es beherbergt den zentralen Prozessor, verwaltet die Kommunikation zwischen allen Subsystemen, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

Die 210i-A von FANUC gehört zum Hochleistungsbereich der CNC-Familie der Serie i. Im Zusammenhang mit der Linie 160i/180i umfasst die Bezeichnung 210i Steuerungen, die für anspruchsvolle Mehrsachsanwendungen entwickelt wurden.

Die offene CNC-Architektur auf diesen Plattformen integriert die Standard-PC-Verarbeitung mit der Bewegungssteuerung von FANUC und ermöglicht komplexe Bedienoberflächen, Netzwerkverbindungen,und erweiterte Datenverwaltungsfunktionen neben präziser Achsen- und Spindelsteuerung.

Die Produktion der A20B-8100-0462 wird eingestellt.

Maschinen mit Steuerungen der Baureihe 210i-A, die dieses Brett benötigen, müssen es aus Überschüssen oder aus neu gefertigten Beständen beziehen.

Diese Maschinen werden immer noch in Produktionsumgebungen weltweit betrieben ̇ die Nachfrage nach diesem Board wird durch Betriebsgeräte und nicht durch historische Interessen bestimmt.

Schlüsselmerkmale

LCD-Architektur

Die A20B-8100-0462 ist kein Rack-montiertes Board im traditionellen CNC-Bereich.

Dies stellt die Hauptprozessor der CNC direkt hinter den Display-Bildschirm.

Die Verarbeitungshardware und die Bedienoberfläche sind eine integrierte Einheit.

Diese Architektur war eine Designrichtung, die FANUC in der gesamten Generation der i-Serie verfolgte.Die Integration der Haupt-CPU mit der LCD-Anlage macht die Steuerung kompakter und vereinfacht die Installation in Werkzeugschränken.

Es bedeutet auch, dass der Austausch der Haupt-CPU-Board erfordert, innerhalb der LCD-Einheit und nicht in einem separaten Elektronik-Schrank zu arbeiten.

Bei einem Ausfall der A20B-8100-0462 funktioniert die LCD/MDI-Anlage nicht mehr als komplette Einheit.

Das Display kann abhängig von der Art des Fehlers dunkel werden, die CNC kann nicht starten oder bestimmte Funktionen können nicht verfügbar sein.

Plattform der Serie 210i-A

Die 210i-A ist eine leistungsfähige CNC-Plattform, die für eine hohe Achsenzahl und hohe Optionskonfigurationen entwickelt wurde.

Offene CNC-Funktionen dieser Generation ermöglichen es Windows-basierter Software, neben dem Bewegungssteuerkernel von FANUC zu laufenund kundenspezifische Maschinenbauanwendungen teilen die gleiche Hardware wie die Kern CNC.

Das Haupt-CPU-Board trägt diese Dual-Environment-Verarbeitungsaufgabe.

Es muss CNC-Echtzeit-Aufgaben “Servo-Positionsschleifen, Interpolation, PMC-Ausführung “ ohne Kompromisse bewältigen und gleichzeitig die Funktionen auf der PC-Seite unterstützen.

Die A20B-8100-0462 wurde genau für diese Umgebung entwickelt.

Um diese Platine zu ersetzen, muss die CNC-Software wiederhergestellt werden.

FROM-Modulinhalte, CNC-Parameter und PC-seitige Softwarekonfiguration müssen nach der Installation berücksichtigt werden.Das FROM-Modul, das in die Hauptplatine eingesteckt wird, ist eine separate Komponente ¥ überprüfen Sie, ob sein Inhalt vor dem Anschalten nach einem Platzauswechsel aktuell und kompatibel ist.

Herkunft und Zustand

Da diese Platte nicht mehr hergestellt wird, ist das verfügbare Angebot begrenzt und schrumpft im Laufe der Zeit.Wert der Priorisierung gegenüber Einheiten mit unbekanntem Zustand, die ohne Betriebsinformationen angeboten werden.

Die A20B-8100-Serie wurde in mehreren FANUC CNC-Generationen mit unterschiedlichen Suffixnummern für verschiedene Modelle verwendet.

Ersetzen Sie keine Leiterplatte eines anderen Modells, auch wenn sie identisch aussieht, ohne die Kompatibilität zu bestätigen.

Die 210i-A hat spezifische Hardwareanforderungen, die trotz der engen Beziehung der Familien nicht unbedingt von Platinen der 160i-A- oder 180i-A-Familien erfüllt werden.

Häufig gestellte Fragen

F1: Die 210i-A CNC startet nicht. Der LCD ist komplett dunkel. Ist die A20B-8100-0462 wahrscheinlich schuld?

Ein vollständig dunkles LCD beim Einschalten kann auf einen defekten Haupt-CPU-Board, eine defekte LCD-Hintergrundbeleuchtung oder einen defekten Wechselrichter oder einen Stromversorgungsfehler vor dem Board hinweisen.

Überprüfen Sie zuerst die Strom-LED des Bedienfelds.

Wenn der Strom an das Panel gelangt, der LCD aber dunkel bleibt und die CNC nicht startet, wird die Haupt-CPU-Board zum Hauptverdächtigen.

Eine Tafel, die sichtbare Verbrennungsspuren oder Komponentenbeschädigungen hat, bestätigt die Diagnose.

F2: Nach dem A20B-8100-0462-Auswechsel, wie ist die richtige Startfolge?

Booten Sie die Steuerung in den BOOT-Bildschirm (behalten Sie die entsprechenden Tasten während des Einschaltens gedrückt).Systemsoftware laden oder bestätigen- Verlassen Sie den Boot und stellen Sie die CNC-Parameter und Programme wieder her.

Wenn die Open CNC PC-Funktionen konfiguriert sind, überprüfen Sie diese Einstellungen separat.

F3: Das FROM-Modul scheint intakt zu sein. Überleben FROM-Inhalte einen Austausch der Haupt-CPU-Board?

Ja, das FROM-Modul ist eine separate physikalische Komponente, die in die Hauptplatine eingesteckt wird und ihren Inhalt unabhängig vom Zustand der Haupt-CPU-Platine behält.

Wenn das FROM-Modul intakt ist und sein Inhalt nicht beschädigt ist, lädt sich die Software, die es enthält, normal nach dem Austausch der Platine.

Überprüfen Sie sorgfältig, ob das FROM-Modul sitzt, nachdem Sie die neue Hauptplatine installiert haben. Ein schlechter Kontakt verursacht Lesefehler, die wie Korruption aussehen können.

F4: Ist das A20B-8100-0462 das gleiche Brett wie in den FANUC 160i-A- oder 180i-A-Systemen?

Nein. Die 210i-A verwendet eine spezifische Haupt-CPU-Board. Verwandte i-Serie-Modelle teilen die gleiche A20B-8100-Boardfamilie, verwenden jedoch unterschiedliche Suffixnummern.

Die 160i-A, 180i-A und 210i-A haben trotz ihrer architektonischen Ähnlichkeiten unterschiedliche Hardwareanforderungen.

F5: Kann der A20B-8100-0462 repariert werden, anstatt ersetzt zu werden?

Häufige Fehler sind fehlgeschlagene elektrolytische Kondensatoren (besonders häufig bei Platten, die seit vielen Jahren im Einsatz sind), beschädigte Batterieschaltkreise,und beschädigte Firmware-Speicher.

Platten mit physikalischen Schäden durch Stromüberschwemmungen oder Bogenvorfälle sind möglicherweise keine praktikablen Reparaturkandidaten.

Ein qualifiziertes Reparaturzentrum mit Erfahrung mit der FANUC-I-Serie kann die Reparaturfähigkeit nach der Prüfung beurteilen.
