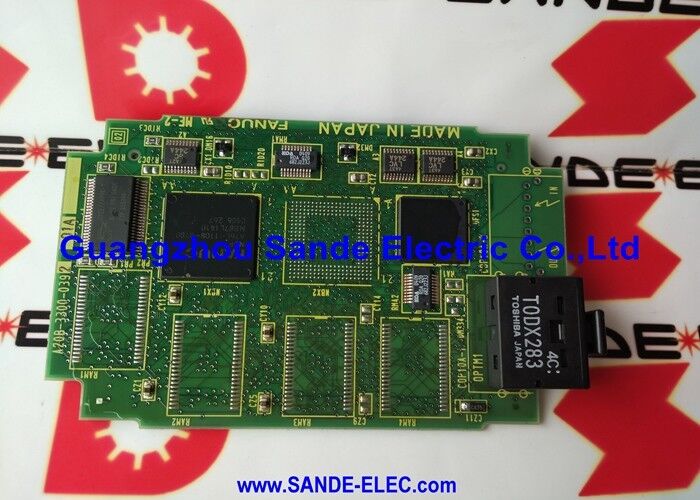

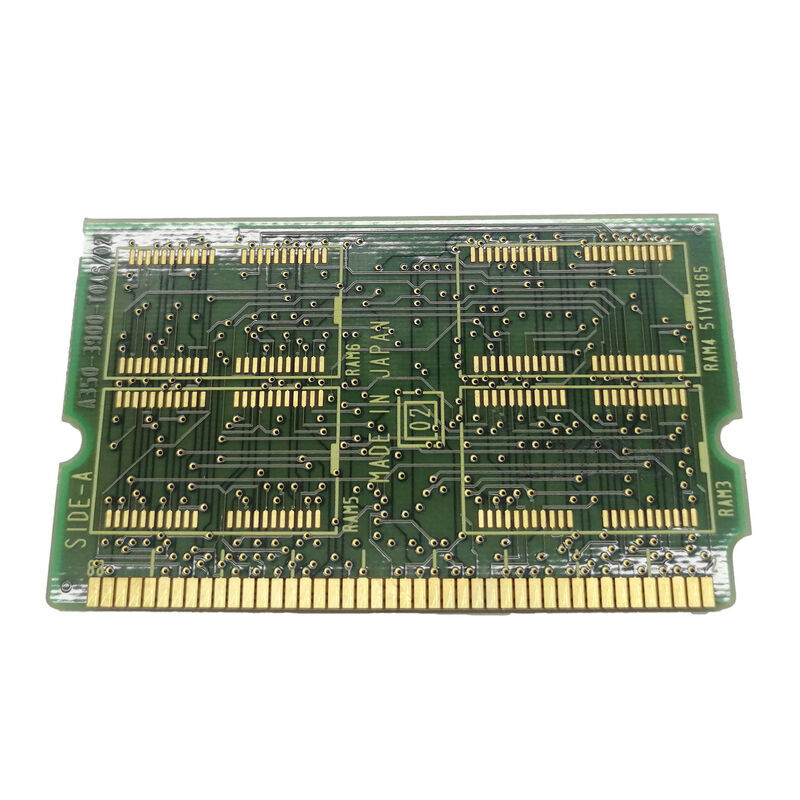

Fanuc-Speichermodul A20B-3900-0073 A2OB-39OO-OO73 A20B39000073

A20B-3900-0073 ♫ FANUC 6MB Flash ROM (FROM) Modul DIMM / 16i / 18i / 21i / Power Mate i / CNC System Software Speicherung

WAS es ist und warum es wichtig ist

Bei der CNC der FANUC i-Serie enthält die Steuerung einen Stapel von Speichermodulen auf der Hauptplatte. Jedes Modul hat einen bestimmten Typ und eine bestimmte Funktion:

Von (Flash-Lese-Nur-Speicher):Speichert die Systemsoftware der CNC, das komplette Betriebsprogramm, das die CNC-Funktion ausführt, einschließlich G-Code-Interpreter, Interpolationssoftware, Servo-Steuerungsalgorithmen,PMC- (Leiter-) AusführungsgerätIm Gegensatz zum normalen RAM behält Flash ROM seinen Inhalt nach dem Abschalten ohne Batterie.aber während des normalen CNC-Betriebs ist es nur für Lesen.

SRAM:Speichert die maschinenspezifischen Daten: Parameter, Werkzeugverschiebungen, Arbeitskoordinaten, Bauteilprogramme, PMC-Daten.

DRAM:Arbeitsspeicher für die CPU ‡ beim Starten von den FROM-Modulen gefüllt, beim Ausschalten gelöscht.

Das A20B-3900-0073 ist das FROM-Modul ∙ der 6 MB große Flashspeicher, der alle CNC-Software enthält, die das System zum Betrieb benötigt.

Schlüsselmerkmale

6MB

Die A20B-3900-Serie umfasst FROM-Module unterschiedlicher Kapazitäten für die CNC-Plattform der i-Serie:

• Einheit für die Überwachung der Luftfahrt2 MB FROM base Kapazität
• Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Produkte.6MB FROM
• Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Produkte.4 MB FROM
• A20B-3300-0022:Höhere Kapazität von FROM-Modulen für Plattformen der Serie i

Die 6 MB Kapazität bietet Platz für größere CNC-Software-Bilder die vollständige Optionssoftware-Ergänzung für Systeme mit erweiterten Funktionen (mehrere Optionspakete, erweiterte PMC-Funktionalität,Grafikoptionen). Maschinen mit nur Standardfunktionen können auf einem 2MB- oder 4MB-Modul laufen; Maschinen mit vielen Softwareoptionen benötigen die 6MB, um das komplette Softwarebild aufzunehmen.

Anwendungsszenarien

CNC-Software nach Datenverlust neu laden:Eine 16i CNC entwickelt sich entweder aus einer fehlgeschlagenen Aktualisierung oder dem Abbau der Flashzelle nach vielen Jahren.und die richtige CNC-Softwareversion wird von den ursprünglichen Installationsmedien geladenDie CNC wird wieder in Betrieb genommen.

Kapazitätsverbesserung:Ein 21i-CNC-System, das ein 2MB FROM-Modul ausführt, benötigt eine Softwareoption, die die Kapazität des 2MB-Moduls übersteigt.Der A20B-3900-0073 6MB Ersatz bietet den für das erweiterte Softwarebild erforderlichen Speicher.

Häufig gestellte Fragen

F1: Wird die A20B-3900-0073 mit CNC-Software vorgeladen oder muss die Software nach der Montage geladen werden?

Die CNC-Software muss nach der Montage aus dem Original-Installationsmedium oder einer FANUC-Sicherheitsdatei geladen werden.Kontaktieren Sie den Werkzeugmaschinenhersteller oder FANUC für die entsprechende Software.

F2: Welche CNC-Software-Version sollte auf den Ersatzteil A20B-3900-0073 geladen werden?

Die korrekte Softwareversion hängt vom spezifischen CNC-System und seiner Konfiguration ab. Die installierte Softwareversion ist vor dem Austausch des FROMs auf dem Systembildschirm des CNC sichtbar.Beachten Sie diese Version vor der Entfernung. Der FANUC-Dienst oder der Werkzeugmaschinenhersteller können die richtige Software für den spezifischen Systemtyp bereitstellen.

F3: Kann ein 6MB A20B-3900-0073 einen 4MB A20B-3900-0074 in einem System ersetzen, das normalerweise 4MB verwendet?

Im Allgemeinen kann ein FROM-Modul mit höherer Kapazität ein Modul mit niedrigerer Kapazität in derselben Steckdose ersetzen, wenn die Modulschnittstelle kompatibel ist.Allerdings, die Kompatibilität für den spezifischen CNC-Typ aus der FANUC-Wartungsdokumentation zu bestätigen, bevor Kapazitäten ausgetauscht werden.

F4: Was verursacht in FANUC-CNC-Systemen einen Ausfall des FROM-Moduls?

Für FROM-Module, die statische CNC-Software (selten aktualisiert) speichern, kann die Schreibdauer von Flash-ROM-Zellen begrenzt sein.Die Schreibzahl ist niedrig und die Lebensdauer typisch. Stromüberschwemmungen oder falsche Aktualisierungsverfahren können FROM-Daten beschädigen, ohne die Schreibdauergrenze der Zelle zu erreichen.Mechanische Belastung durch wiederholtes Einführen) kann ebenfalls zu Ausfällen führen..

F5: Ist der A20B-3900-0073 spezifisch für die i-Generation CNC oder funktioniert er mit älterer Hardware der Serie 0 oder der Serie 16?

Die A20B-3900-0073 ist für die i-Generation CNC (16i, 18i, 21i, Power Mate i) bestätigt.) verwenden unterschiedliche Speichermodulformate Das DIMM-Format A20B-3900-0073 ist spezifisch für die i-Generation-Plattform.
