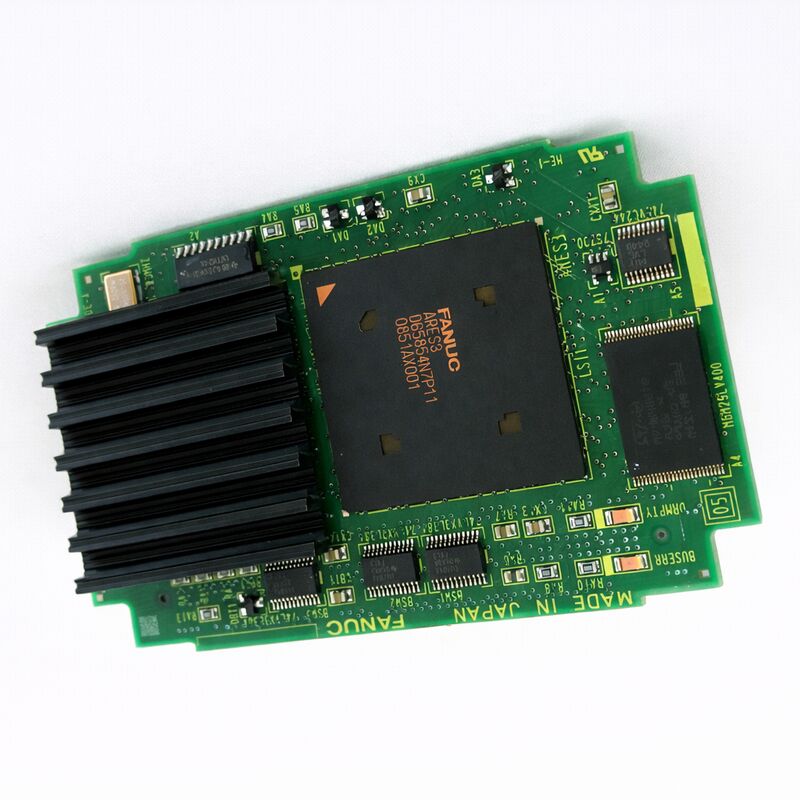

FANUC A20B-3300-0293 | 486 CPU-Modul mit 16MB DRAM — A20B-3300 Serie, i-Serie CNC-Prozessorkarte für 15i/16i/18i/21i Steuerungen, Herkunft Japan

Übersicht

Das FANUC A20B-3300-0293 ist ein 486-Prozessormodul — die "Gehirn"-Steckkarte für die i-Serie CNC-Steuerungen von FANUC. Dieses kompakte Modul sitzt im Steuerungsgehäuse der CNC auf der Haupt-CPU-Platine und bestimmt, wie schnell die CNC Programmblöcke verarbeiten kann, wie schnell Interpolationsberechnungen abgeschlossen werden und wie reibungslos das System die gleichzeitige Mehrachsenkoordination verwaltet.

Die 486DX-Prozessorarchitektur, obwohl nach heutigen Standards der Unterhaltungselektronik historisch, stellte eine leistungsfähige und bewährte Plattform für industrielle Echtzeit-Steuerungsanwendungen während der i-Serie CNC-Generation dar — und die Maschinen, die diese Steuerungen verwenden, produzieren weltweit täglich Präzisionsteile.

Die Modulfamilie A20B-3300 umfasst die Prozessor- und Speichermodule der i-Serie von FANUC, wobei verschiedene Teilenummern unterschiedliche Prozessorgenerationen und Speicherkapazitäten für verschiedene CNC-Konfigurationen bieten.

Das A20B-3300-0293 ist eine der 486-mit-16MB-DRAM-Varianten innerhalb dieser Familie — eine Konfiguration, die in den CNC-Steuerungen der Serien 15i, 16i, 18i und 21i sowohl in der Hardware-Generation A (erste Generation der i-Serie) als auch B (Modell B) weit verbreitet war.

Maschinen, die mit i-Serie CNC-Steuerungen ausgestattet waren, wurden in den späten 1990er und throughout den 2000er Jahren von praktisch jedem großen Werkzeugmaschinenhersteller gebaut — Mori Seiki, Mazak, Okuma, Makino, Doosan und Hunderte andere.

Die installierte Gesamtbasis ist enorm, und viele dieser Maschinen sind weiterhin im Produktionsbetrieb im Einsatz, was eine anhaltende Nachfrage nach CPU-Modulen der A20B-3300-Serie aufgrund des Alters der Elektronik schafft.

Wichtige Spezifikationen

Die 486 CPU in der i-Serie CNC-Architektur — Warum sie immer noch wichtig ist

Die Intel 486DX-Prozessorarchitektur im A20B-3300-0293 mag im Jahr 2025 anachronistisch erscheinen, aber sie bleibt der richtige und unersetzliche Prozessor für seine Anwendung.

Die i-Serie CNC-Software von FANUC wurde speziell für diese Prozessorarchitektur entwickelt — die Systemsoftware, die Interpolationsalgorithmen, die Servo-Kommunikationsprotokolle (einschließlich FSSB) und die PMC-Ausführungs-Engine laufen alle auf dieser Hardware und wurden nicht für andere Prozessorarchitekturen entwickelt oder darauf portiert.

Es gibt keinen Upgrade-Pfad zu einem schnelleren modernen Prozessor — das A20B-3300-0293 (oder eine direkt kompatible Variante) ist das, was die Steuerung benötigt.

Die Architektur des 486DX bot Fähigkeiten, die für CNC-Anwendungen seiner Zeit wichtig waren: eine integrierte Floating-Point Unit (FPU) auf dem Chip, die trigonometrische Interpolationsberechnungen ohne den Overhead eines externen Mathematik-Coprozessors ermöglichte; eine Integer-Leistung, die ausreichte, um die PMC-Leiterlogik-Scans mit den für eine reaktionsschnelle Maschinensteuerung erforderlichen Raten auszuführen; und Speicherbus-Eigenschaften, die mit den Echtzeit-Datenzugriffsmustern des CNC-Betriebs kompatibel waren.

Das 16MB DRAM auf dem Modul ist der Arbeitsspeicher für alle aktiven CNC-Berechnungen.

Programmablauf, Parameterabruf, Bewegungsbefehlspufferung und PMC-Datentabellen greifen alle auf diesen Speicher zu.

Als FANUC den Funktionsumfang der i-Serie durch aufeinanderfolgende Softwareversionen erweiterte, wuchsen die Speicheranforderungen — die 16MB-Konfiguration unterstützt den vollen Funktionsumfang der i-Serie innerhalb ihrer Generation, während frühere Konfigurationen mit weniger DRAM die gleichzeitige Aktivierung von Optionen einschränkten.

CPU-Modul vs. Speichermodul — Verständnis der A20B-3300-Familie

Eine häufige Verwechslungsquelle bei der Wartung von i-Serie CNC-Steuerungen ist die Unterscheidung innerhalb der A20B-3300-Familie zwischen CPU-Modulen (die einen Prozessor enthalten) und reinen Speichermodulen (die nur DRAM oder SRAM enthalten). Das A20B-3300-0293 ist ein CPU-Modul — es enthält sowohl den 486DX-Prozessor als auch 16MB DRAM auf derselben physischen Karte.

Dies unterscheidet es von Platinen wie dem A20B-3300-0310 (das ein reines DRAM-Modul ist, das neben einer CPU-Karte auf einer Sub-CPU-Platine installiert wird).

Bei der Diagnose eines Startfehlers in einer i-Serie-Steuerung bestimmt die Kenntnis, ob die Steuerung ein CPU-Modul (wie das -0293) oder eine separate CPU- und Speichermodulkonfiguration verwendet, welche Platine zuerst angegangen werden soll.

Eine Steuerung, die nicht startet und einen frühen Startalarm anzeigt, bevor die Anzeige initialisiert wird, hat wahrscheinlich einen Fehler im CPU-Modul. Eine Steuerung, die teilweise startet, aber speicherbezogene Alarme anzeigt, hat möglicherweise einen Fehler im Speichermodul und nicht im CPU-Modul.

Startsequenz — Erkennung von CPU-Modul-Fehlern

FANUC i-Serie-Steuerungen durchlaufen beim Einschalten eine definierte Startsequenz. Die Diagnose-LEDs auf der Haupt-CPU-Platine zeigen eine Abfolge von Codes an, während das System Selbsttests und Initialisierungen durchläuft. Das Verständnis dieser Sequenz hilft bei der Isolierung von CPU-Modul-Fehlern:

Beim Einschalten werden die ersten Codes vom Boot-ROM auf der Hauptplatine erzeugt — dieser Code läuft, bevor der Prozessor des CPU-Moduls vollständig betriebsbereit ist, und prüft die grundlegende Hardware.

Wenn die LED-Sequenz bei einem frühen Code stoppt, der normalerweise fortgesetzt würde, wenn das CPU-Modul mit seiner Initialisierung beginnt, ist das CPU-Modul verdächtig.

Sobald der 486-Prozessor des CPU-Moduls mit der Ausführung beginnt, schreiten die Codes schneller durch den Selbsttest des Systems voran.

Wenn die Sequenz bei einem Code in der Mitte dieses Ablaufs stoppt, identifiziert der spezifische Code, welcher Subsystem-Check fehlgeschlagen ist — das Wartungshandbuch der FANUC i-Serie dokumentiert die Bedeutung jedes Codes.

Wenn die Anzeigeeinheit initialisiert wird, aber nur einen dunklen Bildschirm oder einen Systemalarm auf der Anzeige zeigt, hat das CPU-Modul zumindest begonnen und einen Punkt erreicht, an dem es Anzeigedaten ausgeben kann — was paradoxerweise auf eine andere Fehlerquelle hindeutet, wenn das CPU-Modul selbst verdächtig war.

FAQ

F1: Die i-Serie-Steuerung zeigt beim Einschalten "LED-Sequenz stoppt in einem frühen Stadium" an und erreicht nie die normale Betriebsanzeige. Wie kann das CPU-Modul als Ursache bestätigt werden?

Kreuzprüfen Sie den LED-Code mit dem Wartungshandbuch der FANUC i-Serie für das spezifische CNC-Modell. Wenn der Code speziell einen Fehler bei der CPU-Initialisierung anzeigt, ist das A20B-3300-0293 verdächtig.

Als praktischer Test: Wenn ein bekannt gutes CPU-Modul von einer identischen funktionierenden Maschine vorübergehend installiert wird und die Sequenz normal fortschreitet, ist das ursprüngliche Modul als fehlerhaft bestätigt. Überprüfen Sie auch die Kantenverbinder des Moduls und den Sockel auf der Hauptplatine auf Verunreinigungen oder physische Schäden, bevor Sie zu dem Schluss kommen, dass das Modul selbst ausgefallen ist.

F2: Ist das A20B-3300-0293 mit beiden Hardware-Generationen der Serie 16i-A und 16i-B kompatibel?

Die CPU-Modulfamilie A20B-3300 erstreckt sich über mehrere i-Serie-Hardware-Generationen. Ob das -0293 mit 16i-A und 16i-B kompatibel ist, hängt vom spezifischen Motherboard und der Systemsoftware-Version ab. Innerhalb der Familie können verschiedene Suffixe von Teilenummern (wie -0290, -0291, -0293, -0295) mit verschiedenen Hardware-Generationen oder Motherboard-Anschlussstandards verbunden sein.

Überprüfen Sie die Kompatibilität anhand der Hardware-Liste der spezifischen Maschine, bevor Sie bestellen.

Die elektrische Dokumentation der Maschine sollte die genaue Teilenummer des CPU-Moduls auflisten, die ab Werk installiert wurde.

F3: Nach dem Austausch des A20B-3300-0293 bootet die CNC, zeigt aber eine langsamere Blockverarbeitung als zuvor an. Könnte das CPU-Modul defekt sein?

Wenn die CNC bootet und funktioniert, aber die Blockverarbeitung langsam erscheint, arbeitet das CPU-Modul, hat aber möglicherweise ein Problem mit seinem Prozessortakt oder Cache. Häufiger wird eine scheinbare Langsamkeit nach dem Austausch des CPU-Moduls durch die Installation einer anderen CPU-Modulvariante verursacht, die mit einer niedrigeren Taktfrequenz arbeitet oder weniger DRAM hat — stellen Sie sicher, dass die Teilenummer des Ersatzmoduls exakt mit dem Original übereinstimmt.

Berücksichtigen Sie auch, dass das, was nach dem Austausch der Platine als "langsamere Verarbeitung" erscheint, tatsächlich die Systemleistung bei der Datenüberprüfung oder Neukalibrierung während der ersten Betriebszyklen sein kann.

F4: Kann das 16MB DRAM auf dem A20B-3300-0293 durch Hinzufügen eines separaten Speichermoduls erweitert oder aufgerüstet werden?

Das DRAM auf dem A20B-3300-0293 ist auf dem CPU-Modul selbst integriert und kann nicht unabhängig erweitert werden.

Wenn das System mehr Arbeitsspeicher benötigt, besteht die Möglichkeit, ein höherkapazitives CPU-Modul zu installieren (eines mit 32MB oder mehr DRAM, falls für die spezifische CNC-Plattform verfügbar) oder ein zusätzliches DRAM-Modul auf der Sub-CPU-Platine neben dem CPU-Modul zu installieren, gemäß den spezifischen Konfigurationsregeln, die im FANUC Hardware-Verbindungshandbuch für die CNC-Serie veröffentlicht sind.

F5: Wie sollte das A20B-3300-0293 gelagert werden, wenn es als Ersatzteil aufbewahrt wird?

In der Original-Antistatikverpackung oder einem gleichwertigen ESD-sicheren Antistatikbeutel lagern. Vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung schützen.

Das Modul enthält CMOS-Prozessor- und DRAM-ICs, die empfindlich auf elektrostatische Entladung reagieren — selbst kurze Lagerung auf nicht-antistatischen Oberflächen baut Ladung auf, die latente Schäden verursachen kann. Ideale Lagerbedingungen: versiegelter Antistatikbeutel, trockene Umgebung bei 10–25°C, fern von Magnetfeldquellen (Motoren, Transformatoren) und nicht mit anderen blanken Leiterplatten gestapelt ohne Schaumstofftrennung zwischen den Platinen.
