FANUC A20B-2100-0801 | Spindelverstärker-Steuerplatine der SPM-Serie – Serie A20B-2100 / abgekündigt

Spindelantriebsintelligenz in der A20B-2100-Serie

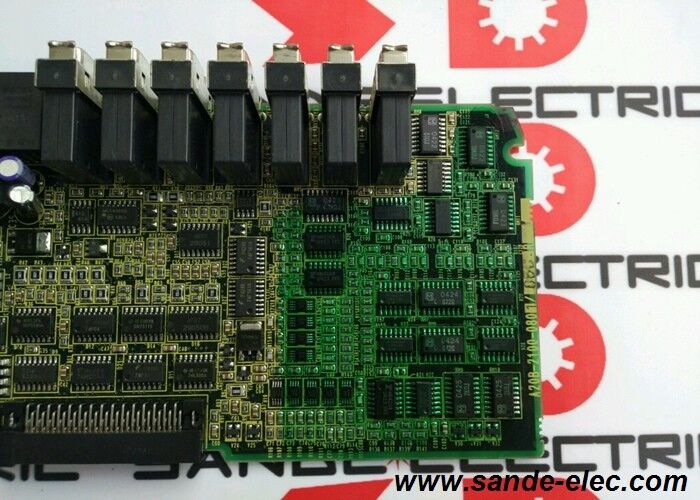

Die A20B-2100-0801 ist die Steuerplatine in den Spindelverstärkermodulen der SPM-Serie von FANUC. In der Zwei-Platinen-Architektur des SPM ist die Platine der A20B-2100-Serie die Intelligenzschicht – sie verwaltet den Regelkreis für Spindelgeschwindigkeit und Drehmoment, verwaltet die PWM-Gate-Signale für die Leistungstransistoren, verarbeitet Spindel-Encoder-Feedback und verwaltet die Alarmerkennung und -berichterstattung für das Spindelantriebssystem.

Das SPM (Spindle Motor Module) ist der Verstärker, der den Spindelmotor der CNC-Maschine antreibt – die Achse, die für die Schnittgeschwindigkeit verantwortlich ist. Wenn die Steuerplatine in einem SPM ausfällt, wird der gesamte Spindelabschnitt außer Betrieb gesetzt. Die CNC generiert Spindelalarme und die Maschine kann keine Schneidvorgänge ausführen, selbst wenn die Spindelleistungsstufe und der Motor physisch intakt sind. Der Austausch der Steuerplatine unter Beibehaltung der funktionsfähigen Leistungsstufe ist der Wartungspfad auf Komponentenebene, der den Austausch des gesamten SPM-Moduls vermeidet.

Wichtige Spezifikationen

Service auf Vorstandsebene – was dies ermöglicht

Das SPM-Modul enthält zwei trennbare Platinenschichten: die Steuerplatine (A20B-2100-0801) und die Verkabelungs-/Stromplatine, die mit den Leistungstransistoren des Spindelmotors verbunden ist. Diese beiden Platinen fallen durch unterschiedliche Mechanismen aus und können unabhängig voneinander gewartet werden.

Alarme der Steuerplatine – Kommunikationsfehler, Initialisierungsfehler, Spindelalarmcodes, die darauf hinweisen, dass die Antriebssoftware oder die Feedbackverarbeitung fehlgeschlagen ist – weisen auf A20B-2100-0801 hin. Alarme der Leistungsplatine – Transistorüberstrom, Phasenausfall, Busfehler – weisen auf die Verkabelung/Leistungsplatine hin.

Durch die Identifizierung der fehlerhaften Platine vor der Bestellung wird der unnötige Austausch einer funktionsfähigen Komponente vermieden. Ein Steuerkartenfehler zeigt sich als Spindelalarmcode beim Start oder als abnormales Spindelverhalten, das nicht durch Motor- oder Kabelinspektion behoben werden kann.

FAQ

F1: Was ist der A20B-2100-0801 und welche Rolle spielt er im Spindelsystem?

Es handelt sich um die Steuerplatine im Spindelverstärker der SPM-Serie von FANUC. Es verwaltet den Spindeldrehzahl- und Drehmomentregelkreis, verarbeitet Encoder-Feedback, generiert PWM-Befehle an die Leistungstransistoren und verwaltet Spindelalarme. Wenn diese Platine ausfällt, kann das SPM-Modul die Spindel nicht steuern, selbst wenn die Leistungsstufe und der Motor in Ordnung sind.

F2: Wie unterscheidet sich ein Fehler der Steuerplatine von einem Fehler der Spindel-Leistungsstufe?

Fehler an der Steuerplatine führen typischerweise zu Spindelalarmcodes, die bestehen bleiben, nachdem der Zustand der Motorwicklung und die Integrität des Encoderkabels bestätigt wurden. Fehler in der Leistungsstufe führen zu Überstrom, Transistor-IPM-Alarmen oder Busfehlern, die unabhängig vom Motoranschluss auftreten. Tritt der Spindelalarm bei abgeklemmtem Motor auf, liegt der Fehler an der Steuerkarte und nicht am Motor oder Kabel.

F3: Erfordert der Austausch des A20B-2100-0801 eine erneute Eingabe der Spindelparameter?

Spindelmotorparameter werden im SRAM der CNC-Steuerung gespeichert, nicht auf der Steuerplatine des Spindelverstärkers. Bei einem gleichwertigen Platinenaustausch bleiben die Spindelparameter davon unberührt. Überprüfen Sie nach der Installation, ob die Parameter des Spindelmotortyps in der CNC korrekt eingestellt sind, und bestätigen Sie den normalen Spindelbetrieb bei reduzierter Geschwindigkeit, bevor Sie mit der Produktion fortfahren.

F4: Was sollte bei einem gebrauchten A20B-2100-0801 vor dem Einbau überprüft werden?

Untersuchen Sie die Platine auf Schäden an Bauteilen, verbrannte Stellen oder geschwollene Kondensatoren. Überprüfen Sie alle Anschlussstifte auf Korrosion oder physische Beschädigungen. Bestätigen Sie, dass der Lieferant die Funktion der Platine in einem aktiven SPM-Modul mit einem Spindelmotor unter Last getestet hat. Ein Einschalttest auf dem Prüfstand ohne Motorlast überprüft nicht die Leistung des Regelkreises unter Betriebsbedingungen.

F5: Woher stammt der A20B-2100-0801 nach der Einstellung?

Über den FANUC SPM-Ersatzteilmarkt – Spezialisten für CNC-Spindelverstärkerkomponenten und alte FANUC-Teilehändler. Bestätigen Sie A20B-2100-0801 speziell anhand des Etiketts der Platine. SPM-Module bedienen unterschiedliche Spindelleistungsklassen; Benachbarte A20B-2100-Varianten bedienen unterschiedliche SPM-Konfigurationen und sind nicht austauschbar.
