FANUC BOARD A20B-2100-0541 A20B21000541 A2OB-21OO-O541 Die Kommission hat die Kommission aufgefordert,

A20B-2100-0541∙ FANUC Alpha SVM2 FSSB Doppelachssteuerungskonto

SVM2 FSSB-Doppelachsen-Serie 2 Achsen, ein Modul

Das FANUC Alpha SVM2 (A06B-6096-H2xx) ist das zweiachsige Servo-Verstärkermodul, das zwei unabhängige Servo-Achsen aus einem 60 mm breiten Gehäuse steuert.

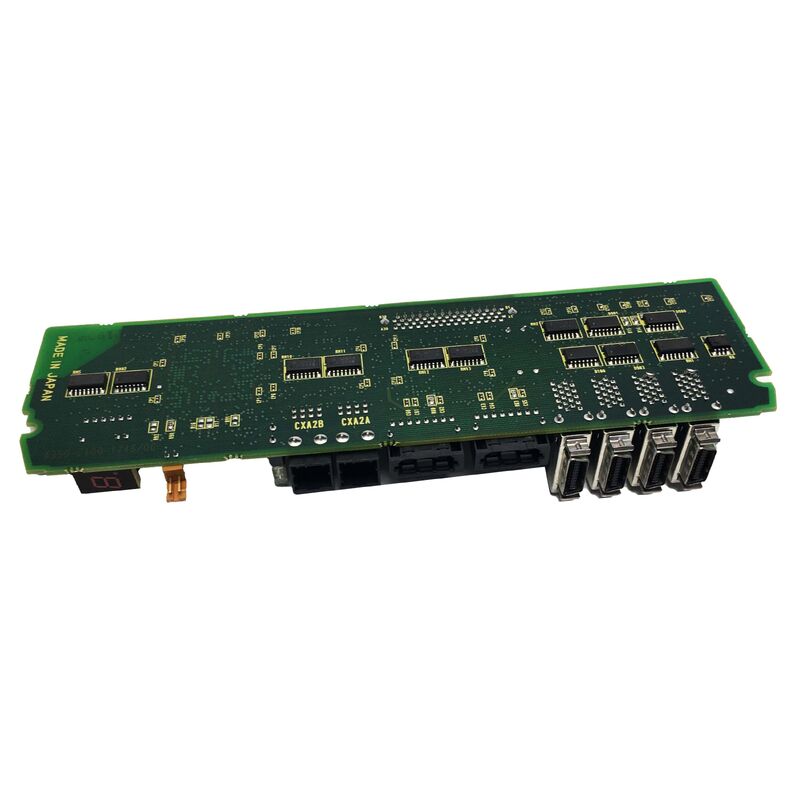

DieA20B-2100-0541 ist das gemeinsame Kontroll-PCB für alle diese SVM2-FSSB-Modelle∆ eine Platine deckt den gesamten Doppelachsbereich von SVM2-3/3 bis SVM2-40/40 ab.

Schlüsselmerkmale

HRV3 und LCD-Display

HRV3:Das Wartungshandbuch von GE Fanuc Alpha besagt: "Bei der Verwendung von HRV3 verwenden Sie PCB A20B-2100-054X." Die 054x-Familie bietet HRV3-Hochgeschwindigkeits-Stromsteuerung .

LCD-Display:A front-face LCD shows operational status codes and alarm numbers directly at the drive module — useful in cabinets with multiple SVM2 modules for immediate fault identification without navigating CNC alarm menus.

Daito LM Sicherung:Eine selbstsetzende Daito LM Sicherung schützt die 24-Volt-Steuerung.Überprüfen Sie zuerst die Sicherung. Ein 24V-Verschlüsselungsfehler kann sie auslösen, ohne das Board zu beschädigen..

Anwendungsszenarien

SVM2-20/20 FSSB Alarm:Ein FANUC Alpha SVM2-20/20 (H203) entwickelt FSSB-Kommunikationsalarme. Das Kabelbrett ist intakt. Der Ersatz von A20B-2100-0541 stellt beide zweiachsigen Kanäle wieder her.

Mehrfach-SVM2-Schrank-Ersatz:Ein Maschinenschrank betreibt mehrere SVM2-Module mit unterschiedlichen Stromstärken. Ein A20B-2100-0541 Ersatzteil deckt eines davon ab.

Häufig gestellte Fragen

F1: Kann A20B-2100-0541 direkt A20B-2100-0251 ersetzen?

Für die meisten SVM2-FSSB-Anwendungen ist dies ein direkter Ersatz.Überprüfen Sie aus dem Wartungshandbuch von FANUC Alpha, ob bei der Montage der aktualisierten Steuerplatte keine Aktualisierung der Verkabelungsplatte erforderlich ist.

F2: Erfordert der A20B-2100-0541 Ersatz Änderungen der Servoparameter?

Nein. Die Servo-Parameter befinden sich im Hauptspeicher der CNC. Nach der Montage des Ersatzes stellt die CNC die FSSB-Kommunikation wieder her und wendet die vorhandenen Parameter automatisch auf beide Achsen an.

F3: Welche Alarmcodes zeigt der SVM2-LCD für IPM-Fehler an?

Zu den achsenspezifischen IPM-Alarmcodes gehören: L-Achse IPM-Alarm (Code 8), M-Achse IPM-Alarm (Code 9), L+M IPM-Alarm (Code b) usw.Diese Codes sind auf dem Front-LCD des A20B-2100-0541 sichtbar, um festzustellen, welche der beiden Achsen den Fehler ausgelöst hat, ohne den CNC-Alarmbildschirm zu konsultieren.

F4: Was ist die Daito LM Sicherung auf A20B-2100-0541?

Eine selbstsetzende Sicherung, die den 24V-Steuerkreis schützt. Wenn der Antrieb nach einem Überstromvorfall keine LED/LCD-Aktivität zeigt, überprüfen Sie die Daito-Sicherung, bevor Sie die Leiterplatte austauschen.Korrigieren Sie zuerst den 24V-Verschlüsselungsfehler.; die Sicherung wird nach Beseitigung des Fehlers zurückgesetzt.
