Was Sie tatsächlich kaufen

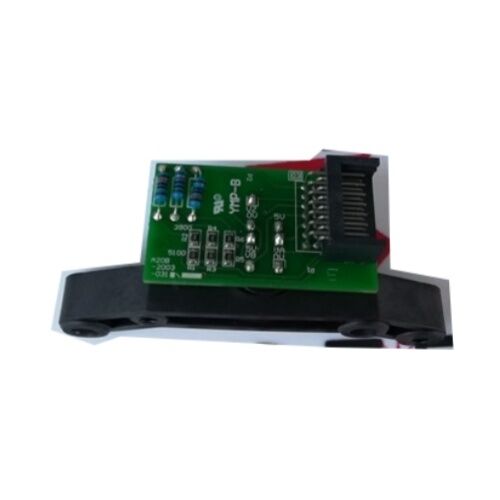

Die A20B-2003-0311 ist die Sensor-Leiterplatte, die das Herzstück der FANUC MZi-Typ Spindelmotor-Sensorbaugruppe A860-2110-V001 bildet. Diese beiden Teilenummern sind in der Praxis untrennbar miteinander verbunden: Die A860-2110-V001 ist die komplette Sensoreinheit — Gehäuse, Rotor-Target und Leiterplatte —, während die A20B-2003-0311 die spezifische Leiterplatte ist, die darin verbaut ist. Die meisten Lieferanten listen beide Nummern zusammen auf, da bei Bestellung des Sensors die komplette Baugruppe versendet wird. Egal, ob Sie unter der einen oder der anderen Bezeichnung suchen, Sie werden sich mit demselben Bauteil befassen.

Dies ist ein magnetisches Pickup-Feedbackgerät — ein 12-poliger Sensor zur Geschwindigkeitsmessung und Spindelpositionierung bei FANUC αi-Serien Spindelmotoren. Er ersetzt einen ausgefallenen oder beschädigten Originalsensor und stellt die vollständige Closed-Loop-Spindelsteuerung an der CNC-Maschine wieder her, in die er eingebaut ist.

Was der MZi-Sensor in einer laufenden Maschine tut

Jedes Mal, wenn sich ein FANUC αi Spindelmotor dreht, erzeugt dieser Sensor Daten. Er erfasst die Drehung eines magnetischen Target-Rades, das mit der Motorwelle gekoppelt ist, und wandelt diese Bewegung in einen digitalen Signalstrom um, den der Spindelverstärker kontinuierlich liest. Aus diesen Signalen erfährt der Verstärker zwei Dinge: Wie schnell sich die Spindel dreht und wo genau sie sich innerhalb jeder Umdrehung befindet.

Die Geschwindigkeitsdaten halten den Closed-Loop-Geschwindigkeitsregler am Laufen — der Verstärker passt seine Ausgabe an die Soll-Umdrehungszahl an, unabhängig von Laständerungen beim Schneiden, und die Spindel hält ihre Zielgeschwindigkeit ohne Schwankungen oder Absinken. Die Positionsdaten ermöglichen etwas Anspruchsvolleres: Stechdrehen und Gewindeschneiden, bei dem die CNC die Spindeldrehung mit der Z-Achsenbewegung synchronisieren muss, um eine genaue Gewindesteigung zu erzeugen. Damit dies funktioniert, muss die Steuerung die Winkelposition der Spindel innerhalb einer einzigen Umdrehung kennen, nicht nur eine Durchschnittsgeschwindigkeit. Der MZi-Sensor liefert diese Positionsauflösung.

Verlieren Sie den Sensor — durch Verschmutzung, Leiterplattenausfall, Steckverbinderbeschädigung oder mechanische Einwirkung —, und die CNC verliert beides. Sofort folgen Spindelalarme. Die Maschine führt keinen Spindelbefehl aus, und bei allen Gewindeschneidoperationen stoppt die Produktion, bis der Sensor ersetzt ist.

Die Sensorbaugruppe: Physikalische Beschreibung

Der Sensor A860-2110-V001 / A20B-2003-0311 wird an der Rückseite des FANUC αi Spindelmotors montiert, unterhalb der Lüfterbaugruppe. Das Sensor-Gehäuse enthält:

• Einen magnetischen Target-Ring, der auf der Motorwellenverlängerung montiert ist und sich mit ihr dreht
• Die Leiterplatte A20B-2003-0311, die die magnetischen Pickup-Elemente und die Signalaufbereitungsschaltung enthält
• Einen 12-poligen Steckverbinder als Schnittstelle für das Feedback-Kabel, das zum Spindelverstärker führt

Die Beziehung zwischen dem Target-Ring und der Sensor-Leiterplatte ist ein berührungsloses Design — es gibt keine Bürsten, keine Verschleißflächen zwischen den rotierenden und stationären Elementen. Was sich im Laufe der Zeit verschlechtert, ist typischerweise die Leiterplatte selbst (Kühlmitteleintritt, Vibrationsermüdung der Lötstellen, Alterung der Komponenten) und nicht ein mechanischer Verschleiß. Dies macht den Sensor in den meisten Ausfallszenarien unabhängig vom Motor austauschbar.

Aftermarket-Ersatz — Der praktische Fall

Original FANUC Sensorbaugruppen haben erhebliche OEM-Preise, was einen vollständigen Maschinenausfall oft teurer macht, als die Reparatur wirklich sein muss. Aftermarket- und kompatible Ersatzgeräte für die A860-2110-V001 / A20B-2003-0311 werden nach den gleichen funktionalen Spezifikationen hergestellt und erfüllen die gleiche Feedback-Rolle im Spindelantriebssystem.

Das Schlüsselwort ist kompatibel — nicht in jeder Komponente identisch, aber elektrisch und mechanisch äquivalent, wo es darauf ankommt. Die 12-polige Ausgangsschnittstelle, das Signalformat, das vom FANUC αi Spindelverstärker akzeptiert wird, und die physikalischen Montagedimensionen entsprechen dem Original. Wenn sie korrekt montiert sind, kann der Verstärker eine qualitativ hochwertige Aftermarket-Einheit nicht von einem Werksmodell unterscheiden.

Was bei der Auswahl eines Aftermarket-Sensors wichtig ist, ist, ob der Lieferant die Einheit an einem Live FANUC Spindelantrieb unter tatsächlichen Betriebsbedingungen getestet hat — nicht nur ein statischer Durchgangstest, sondern dynamische Tests bei repräsentativen Spindelgeschwindigkeiten. Statische Tests erkennen Totalschäden. Dynamische Tests erkennen die heimtückischeren Probleme: Signalrauschen, das nur bei Drehung auftritt, Fehlzählungen bei hoher Drehzahl, marginale Ausgangspegel, die bei niedrigen Geschwindigkeiten funktionieren, aber bei voller Schnittgeschwindigkeit Verstärkeralarme erzeugen.

Ein Hinweis zu A20B-2200-0751: Dies ist eine neuere FANUC-Teilenummer, die als aktueller Ersatz für die Baugruppe A20B-2003-0311 / A860-2110-V001 dient. Sowohl das Original als auch sein Nachfolger werden auf dem Markt weitgehend querreferenziert. Wenn Sie eine Aftermarket-Einheit beschaffen, bestätigen Sie, dass das Produkt des Lieferanten mit beiden Bezeichnungen kompatibel ist, bevor Sie bestellen.

Spindelverstärker-Kompatibilität

Der Sensor A860-2110-V001 ist für die Verwendung mit FANUC αi-Serien Spindelverstärkern konzipiert, einschließlich der αiSP-Serie, die Standardausrüstung für eine breite installierte Basis von Vertikalbearbeitungszentren, Horizontalbearbeitungszentren und Drehzentren mit FANUC Series 0i, 16i, 18i, 30i und 31i Steuerungen ist.

Der Sensor wird über den JY2-Anschluss mit dem Spindelverstärker verbunden, unter Verwendung des Spindel-Feedbackkabels. Dieses Kabel ist ein separates Teil — der Sensor wird in Standardkonfiguration ohne Kabel geliefert, daher muss es separat beschafft und ersetzt werden, wenn das Kabel beschädigt ist. Kabelbeschädigungen sind es wert, vor der Verurteilung des Sensors selbst überprüft zu werden; Symptome eines ausfallenden Kabels sind aus Sicht der CNC identisch mit denen eines ausfallenden Sensor-Leiterplattens.

Erkennung von Sensorfehlern

Das Diagnosebild variiert je nachdem, wie sich der Fehler äußert:

Totalschaden — Sensor vollständig funktionsunfähig. Der Spindelverstärker verliert beim Einschalten jedes Feedback-Signal. Die CNC zeigt sofort einen Spindel-Feedback-Alarm an, typischerweise mit einem Alarmcode, der auf Geschwindigkeitsabweichung oder Encoder-Trennung verweist. Keine Spindelbefehle werden ausgeführt.

Intermittierender Fehler — Sensor degradiert, aber noch teilweise funktionsfähig. Die Maschine läuft, zeigt aber Spindelschwankungen (Geschwindigkeitsspitzen und -erholungen bei nominell konstanter Drehzahl), Stechdrehfehler, bei denen Gewinde inkonsistente Steigungen aufweisen, oder Alarme, die nach einem Neustart verschwinden, aber nach dem Aufwärmen der Maschine wieder auftreten. Diese thermisch und vibrationsabhängigen Fehler deuten stark auf eine degradierte Sensor-Leiterplatte hin und nicht auf ein Kabel- oder Steckverbinderproblem.

Signalrauschen / Kontamination. Kühlmittel, das in das Sensor-Gehäuse eingedrungen ist, kann intermittierende Signalprobleme verursachen, die keinen sauberen Alarm erzeugen — stattdessen meldet der Spindelverstärker gelegentliche Überstrom- oder Geschwindigkeitsabweichungsfehler, die scheinbar zusammenhanglos sind. Wenn die Maschinenumgebung starker Kühlmittelexposition ausgesetzt ist und der Sensor seit mehreren Jahren ohne Inspektion im Einsatz ist, ist dies ein praktischer Fehlermodus, der in Betracht gezogen werden muss.

Bevor Sie einen Ersatz bestellen, überprüfen Sie das Feedback-Kabel und seinen Steckverbinder an beiden Enden. Ein verbogener Pin, ein korrodierter Kontakt oder eine gerissene Kabelummantelung sind für einen erheblichen Prozentsatz der scheinbaren Sensorfehler verantwortlich. Wenn das Kabel sauber ist und die Symptome bestehen bleiben, ist die Sensorbaugruppe der nächste Schritt.

Installationshinweise, die es wert sind, zu wissen

Die Ausrichtung des Target-Rings relativ zur Sensor-Leiterplattenoberfläche erfordert bei der Installation Aufmerksamkeit. Ein zu großer Spalt zwischen dem Target und der Sensoroberfläche reduziert die Signalamplitude; ein zu kleiner Spalt birgt das Risiko von Kontaktschäden, wenn die Motorwelle axiales Spiel aufweist. Befolgen Sie die Service-Dokumentation des Motors für den angegebenen Abstand bei der Montage des Sensors.

Der 12-polige Steckverbinder sollte bei der Sensorersetzung gereinigt und inspiziert werden — nicht nur eingesteckt werden. Rückstände von der alten, ausgefallenen Einheit oder Oxidation, die sich über Jahre im Steckverbinder angesammelt hat, können dazu führen, dass der neue Sensor die gleichen Symptome wie der alte aufweist.

Ziehen Sie die Befestigungsschrauben des Sensors mit dem vorgeschriebenen Drehmoment an. Eine lose Montage ermöglicht es Vibrationen, den Abstand zwischen Sensor und Target dynamisch zu beeinflussen, was zu der Art von intermittierendem Rauschen führt, das extrem schwer zu diagnostizieren ist, sobald die Maschine wieder im Einsatz ist.

Häufig gestellte Fragen

F1: Was ist die Beziehung zwischen A20B-2003-0311 und A860-2110-V001 — sind sie dasselbe Teil?

Sie sind nicht identisch, aber sie beschreiben dieselbe Sensorbaugruppe, wenn sie als komplette Einheit bestellt werden. Die A860-2110-V001 ist die komplette MZi Spindelmotor-Sensorbaugruppe — Gehäuse, Rotor-Target-Ring, Leiterplatte und Steckverbinder kombiniert. Die A20B-2003-0311 ist speziell die Leiterplatte, die in dieser Baugruppe montiert ist. In der Praxis versenden die meisten Lieferanten den kompletten Sensor (A860-2110-V001), wenn eine der beiden Teilenummern bestellt wird, da die Leiterplatte technisch nicht separat als eigenständiger Artikel verkauft wird. Beide Querreferenzen erscheinen in Angeboten für dasselbe Produkt, da Käufer oft nach der Nummer suchen, die auf der ausgefallenen Einheit oder in der Teile-Dokumentation der Maschine sichtbar ist.

F2: Ist A20B-2200-0751 ein direkter Ersatz für A20B-2003-0311 / A860-2110-V001?

Ja. Die A20B-2200-0751 ist die aktualisierte FANUC-Teilenummer, die die Baugruppe A20B-2003-0311 / A860-2110-V001 ablöst. Sie ist funktional äquivalent und passt an dieselben Motorbefestigungsorte mit derselben 12-poligen Schnittstelle. Wenn Sie einen OEM- oder Aftermarket-Sensor beschaffen und der Lieferant A20B-2200-0751 als Alternative zu A20B-2003-0311 anbietet, ist dieser Austausch gültig. Bestätigen Sie mit dem Lieferanten, dass die Einheit vor dem Kauf gegen FANUC αi Spindelverstärkersysteme verifiziert wurde.

F3: Woher weiß ich, ob der Sensor ausgefallen ist oder ob das Problem im Feedback-Kabel liegt?

Der praktischste Ansatz ist, zuerst das Kabel zu tauschen oder zu testen, da ein Kabel weitaus günstiger ist als ein Sensor und Kabeldefekte identische Alarmmeldungen verursachen. Trennen Sie das Feedback-Kabel am Spindelverstärker und inspizieren Sie die Pins auf Korrosion, Verbiegung oder Verschmutzung. Überprüfen Sie mit einem Multimeter die Durchgängigkeit jedes Leiters im geschirmten Kabel von einem Ende zum anderen — ein intermittierender Unterbrecher macht sich typischerweise bemerkbar, wenn das Kabel während des Tests gebogen wird. Wenn das Kabel sauber ist und das Tauschen gegen ein bekanntermaßen gutes Kabel (falls verfügbar) den Alarm nicht behebt, ist die Sensor-Leiterplatte der wahrscheinlichste nächste Fehlerpunkt. Dynamische Fehler, die nur bei Geschwindigkeit auftreten und im Ruhezustand verschwinden, sind häufiger Probleme der Sensor-Leiterplatte als Kabeldefekte.

F4: Funktioniert ein Aftermarket-Ersatzsensor korrekt mit einer FANUC 0i oder 30i Serie Steuerung?

Der Sensor wird mit dem Spindelverstärker verbunden — nicht direkt mit der CNC-Steuerung. Solange der Verstärker ein αi-Serien Spindelverstärker (αiSP-Serie) ist und der Sensor das korrekte MZi-Typ-Signalformat am 12-poligen Ausgang liefert, spielt die vorgelagerte CNC-Serie keine Rolle. FANUC 0i, 16i, 18i, 30i und 31i Steuerungen kommunizieren alle über eine serielle Schnittstelle mit dem αiSP-Verstärker; der Verstärker verarbeitet dann intern das rohe Sensor-Feedback. Ein qualitativ hochwertiger Aftermarket-Sensor, der das korrekte Signal liefert, funktioniert transparent über alle diese Steuerungsgenerationen hinweg.

F5: Welche Vorsichtsmaßnahmen sind beim Lagern oder Versenden des Sensors vor der Installation zu beachten?

Die Sensor-Leiterplatte enthält empfindliche Komponenten gegen statische Aufladung und sollte in ESD-geschützter Verpackung gelagert werden. Der Rotor-Target-Ring ist zwar mechanisch robust, kann aber von starken externen Magnetfeldern beeinflusst werden — vermeiden Sie die Lagerung des Sensors in der Nähe von Permanentmagneten, Transformatoren oder anderen magnetisierten Komponenten, da die Feldbelastung die Eigenschaften des magnetischen Targets beeinträchtigen kann. Bewahren Sie die Baugruppe in ihrer Originalverpackung in einer trockenen Umgebung mit stabiler Temperatur auf; die Steckverbinderstifte sind anfällig für Korrosion bei feuchten Bedingungen. Wenn der Sensor als defekte Einheit zur Reparaturprüfung zurückgegeben wird, stellen Sie sicher, dass der Steckverbinder während des Transports mit einer Staubkappe oder einer Steckverbinderabdeckung geschützt ist, da eine Beschädigung der Pins während des Versands eine häufige Ursache dafür ist, dass Sensoren in Reparaturwerkstätten in einem schlechteren Zustand ankommen, als sie die Maschine verlassen haben.
