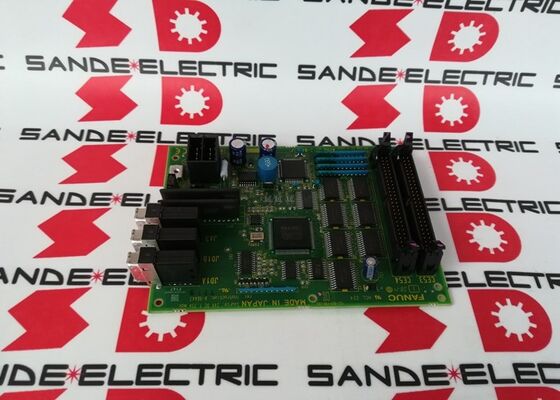

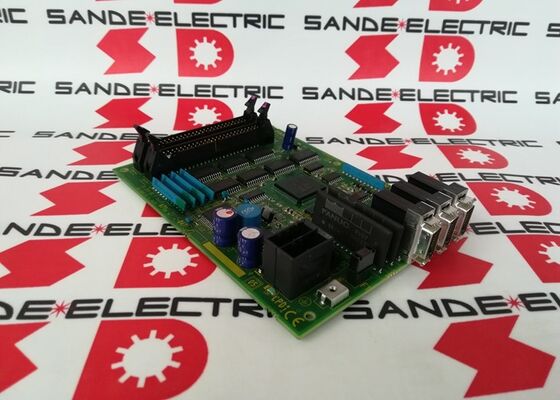

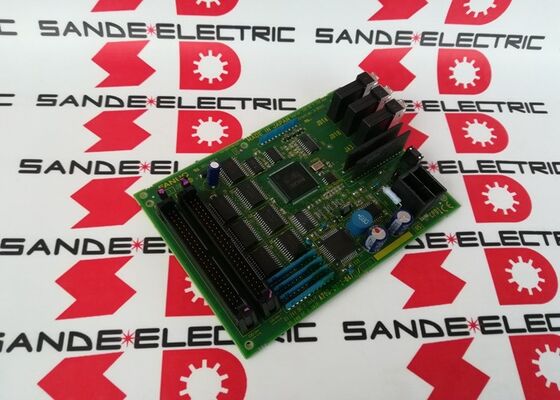

Neue Fanuc A20B-2002-0470 Leiterplatte A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470 | FANUC Bedienpanel-Anschlusseinheit E/A-Leiterplatte – 72DI / 56DO / CNC-Bedienerschnittstelle / A20B-2002-Serie

Bedienpanel-Anschlusseinheit – Überbrückung des Bedieners zur CNC

Die A20B-2002-0470 ist die I/O-Leiterplatte für die Anschlusseinheit des CNC-Bedienfelds. Diese Platine befindet sich an der Schnittstelle zwischen der PMC-Kontaktplanlogik der CNC und der Hardware des Bedienpanels und verbindet alle Schalter, Tasten, Handradeingänge, Anzeigelampen und Statussignale, aus denen die Schnittstelle des Maschinenbedieners besteht.

In der FANUC CNC-Architektur ist die Bedienpanel-Anschlusseinheit:

Verbindung zur CNC über I/O-Link:Die Verbindungseinheit kommuniziert mit dem PMC der CNC über den seriellen I/O-Link-Bus, überträgt Eingangszustände von allen 72 Eingangssignalen und empfängt Ausgangsbefehle für alle 56 Ausgangssignale in jedem PMC-Abtastzyklus.

Stellt eine Verbindung zur Hardware des Bedienpanels her:Die Klemmenanschlüsse des Geräts akzeptieren die Feldverkabelung vom physischen Bedienfeld – den Drucktasten, Schlüsselschaltern, Moduswahlkontakten, Anzeigelampen und LED-Anzeigen der Maschine, mit denen der Bediener interagiert.

Bietet elektrische Isolierung:Die auf Optokopplern basierenden Eingangsschaltkreise der Platine isolieren die Verkabelungsspannung des Bedienfelds von der internen Logik der CNC und verhindern so, dass Fehler in der Feldverkabelung die CNC-Elektronik beschädigen.

Wichtige Spezifikationen

72 Eingänge und 56 Ausgänge – Der Bedienfeld-Signalsatz

Die 72/56 DI/DO-Ergänzung des A20B-2002-0470 spiegelt die Signalanforderungen eines voll ausgestatteten CNC-Bedienfelds wider:

72 digitale Eingänge vom Bedienpanel:Modusauswahlkontakte (JOG, MDI, AUTO, EDIT, REF), Vorschubgeschwindigkeits-Override-Schalterstufen (jede Position ist ein separater Eingang), Spindelgeschwindigkeits-Override-Stufen, Zyklusstarttaste, Vorschubhaltetaste, Not-Aus-Kettenkontakt, Handrad-MPG-Achsenauswahlkontakte, Handrad-Vergrößerungsauswahl, Speicherschutzschlüsselschalter, optionaler Stoppschalter, Einzelblockschalter, Trockenlaufschalter, Maschinensperre, Z-Achsensperre, maschinenspezifische Funktionstasten und Alarmbestätigung.

56 digitale Ausgänge zum Bedienpanel:Modusanzeigelampen (zeigen den aktuell aktiven Modus an), Zyklus-Aktivanzeige, Vorschubhalte-Aktivanzeige, Alarmanzeige, Spindellaufanzeige, Maschinenbereitschaftsanzeige, Programmschutzanzeige und alle anderen Bedienfeldlampen, LEDs oder Summertreiber, die dem Bediener visuelles oder akustisches Feedback geben.

Anwendungsszenarien

E/A-Fehler des CNC-Bedienfelds:Bei einer FANUC-CNC-Maschine kommt es zeitweise zu Ausfällen bei der Bedienfeldreaktion – die Modusauswahl funktioniert nicht mehr, die Anzeigelampen verhalten sich fehlerhaft oder der Zyklusstart reagiert nicht mehr. Als Fehler wird A20B-2002-0470 identifiziert. Durch den Austausch der Platine wird die volle Funktionalität des Panels wiederhergestellt.

Sanierung des Bedienpanels:Ein CNC-Bearbeitungszentrum wird einer umfassenden Steuerungserneuerung unterzogen. Die A20B-2002-0470 wird ersetzt, um neben anderen Erneuerungen der Steuerplatine die Zuverlässigkeit der Bedienpanel-Anschlusseinheit wiederherzustellen.

FAQ

F1: Kann A20B-2002-0470 zusätzlich zum Bedienfeldanschluss als Maschinen-E/A-Karte dienen?

Der A20B-2002-0470 wird speziell als „OPERATOR PANEL CONNECTION UNIT I/O PCB“ beschrieben – seine Signalzuordnung (72/56) ist auf die Signale des Bedienfelds abgestimmt. Für Maschinen-I/O (Kühlmittel, Hydraulik, Achsverriegelungen) werden separate Maschinen-I/O-Karten (z. B. der Typ A16B-2203-0110 C7 für Systeme aus der 0-C-Ära) verwendet. Die Panel-Verbindungseinheit und die E/A-Karten der Maschine werden normalerweise mit unterschiedlichen E/A-Link-Knotenadressen in der PMC-Konfiguration der CNC verbunden.

F2: Hat das Ersetzen von A20B-2002-0470 Auswirkungen auf das PMC-Programm?

Nein. Das PMC-Programm adressiert die Signale der Karte anhand der I/O-Link-Adresse – nicht anhand der Kartenidentität. Wenn Sie den A20B-2002-0470 durch einen identisch konfigurierten Ersatz mit derselben I/O-Link-Adresse ersetzen, wird die gesamte Kommunikation des Bedienfelds wiederhergestellt, ohne dass Änderungen am PMC-Programm erforderlich sind.

F3: Was passiert mit der CNC, wenn A20B-2002-0470 ausfällt?

Wenn die Anschlussplatine des Bedienfelds ausfällt, verliert die PMC die Kommunikation mit allen Bedienfeldsignalen. Die CNC generiert I/O-Link-Alarme, die auf die Adresse der Panel-Anschlusseinheit verweisen. Die Bedienfeldschalter reagieren nicht mehr – Zyklusstart, Vorschubhalt, Modusauswahl und Not-Aus über das Bedienfeld sind alle gestört. Bis zum Austausch der Platine kann die Maschine nicht über das Bedienfeld bedient werden.

F4: Ist die A20B-2002-0470 spezifisch für eine bestimmte FANUC CNC-Generation?

Die A20B-2002-Bedienfeld-Anschlussplatinenfamilie umfasst mehrere FANUC-CNC-Generationen, die über I/O-Link verbundene Bedienfeldeinheiten verwenden. Bestätigen Sie anhand der Verkabelungsdokumentation der jeweiligen Maschine, in welchem ​​CNC-Generations- und Steuerungsmodell der A20B-2002-0470 installiert ist. Die 72/56 DI/DO-Kapazität ist auf die Signalanzahl des Bedienfelds abgestimmt.

F5: Was ist der Unterschied zwischen der 72/56 A20B-2002-0470 und einer größeren I/O-Karte wie der 96/64 A16B-2203-0881?

Die A16B-2203-0881 (96/64 DI/DO) ist eine Maschinen-E/A-Karte, die den PMC mit den mechanischen Feldgeräten der Maschine verbindet – Endschalter, Magnetspulen, Sensoren in der gesamten Maschine. Die A20B-2002-0470 (72/56) ist eine Bedientafel-Anschlusseinheit – speziell für die Schalter, Lampen und Anzeigen der Bedientafel an der Maschinenfront. Unterschiedliche I/O-Link-Adressen, unterschiedliche Verkabelungsverbindungen, unterschiedliche Funktionsrollen – sie ergänzen einander im selben CNC-System.
