Übersicht

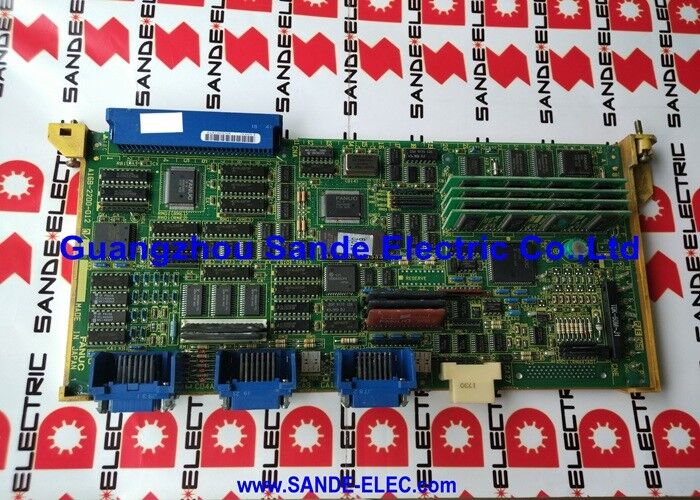

Die FANUC A20B-1001-0120 ist die Steuerungsleiterplatte für FANUCs erste Generation von digitalen AC-Spindelantrieben — die Serie A06B-6055. Diese Familie von Spindelantrieben markierte einen bedeutenden Übergang in der CNC-Werkzeugmaschinentechnologie: von den früheren analogen DC-Spindelantrieben (bei denen die Drehzahl über ein analoges ±10V-Signal gesteuert wurde) zu digitalen AC-Antrieben mit digitaler Drehzahl- und Drehmomentregelung im geschlossenen Regelkreis, Spindel-Encoder-Feedback und integrierter Parameterspeicherung.

Die A20B-1001-0120 ist die Platine, die diesen digitalen Betrieb ermöglichte.

Im A06B-6055-Antrieb nimmt die Steuerungsplatine (A20B-1001-0120) die von vorne zugängliche Position im Antriebschassis ein — sie beherbergt den Steuerungs-Mikroprozessor, die Schaltung für den Drehzahlreferenzeingang, die Schaltungen zur Verarbeitung des Encoder-Feedbacks, die PWM-Signalgeneratoren für die IGBT-Basistreiber und die 7-Segment-Alarm-Anzeige, die Wartungstechniker zur Diagnose von Fehlern ohne zusätzliche Testgeräte verwenden.

Dieses frontmontierte, benutzerorientierte Design war beabsichtigt: FANUC-Ingenieure wussten, dass der Wartungszugang in Produktionsumgebungen schnell sein muss, und die LED-Alarmcodes auf der Platinenfront bieten eine sofortige Fehleridentifizierung, ohne den Antrieb zu öffnen oder Messgeräte anzuschließen.

Der von der A20B-1001-0120 abgedeckte Antriebsbereich umfasst Spindelmotoren vom Modell 1 bis Modell 30 — ein Bereich von etwa 3 kW bis 30 kW Ausgangsleistung. Dieselbe Steuerungsplatine bedient diesen gesamten Bereich, da die motorspezifischen Parameter (Motortyp, Nennstrom, maximale Drehzahl, Encoder-Auflösung) in einem auf der Platine montierten NV-RAM-Chip gespeichert sind. Unterschiedliche Antriebe der A06B-6055-Familie werden im Werk konfiguriert, indem dieser NV-RAM mit den entsprechenden Motor- und Antriebsparametern programmiert wird.

Beim Austausch der A20B-1001-0120-Platine muss entweder der NV-RAM-Chip von der Originalplatine übertragen oder der NV-RAM der Ersatzplatine mit den korrekten Parametern aus dem Wartungshandbuch programmiert werden.

Wichtige Spezifikationen

Die Bedeutung von "Digital" in der digitalen AC-Spindelsteuerung

Die Serie A06B-6055 repräsentierte den Übergang zur digitalen Spindelsteuerung zu einer Zeit, als "digital" eine echte technische Bedeutung hatte, nicht nur Marketing-Sprache.

Der wichtigste Fortschritt gegenüber analogen Vorgängern war die digitale Drehzahlregelung im geschlossenen Regelkreis mit Spindel-Encoder-Feedback.

Bei einem analogen DC-Spindelantrieb hing die Drehzahlregelung von der Genauigkeit von Tachogeneratoren und analogen Schaltungen ab, wobei Schleifenverstärkungen und Antwortbandbreiten durch Toleranzen analoger Komponenten begrenzt waren.

Das digitale AC-System ersetzte den Tachometer durch einen Impulsgeber am Spindelmotor und den analogen Drehzahlregler durch eine digitale Regelungsschleife, die im Mikroprozessor der Steuerungsplatine ausgeführt wurde.

Das praktische Ergebnis: schnellere Drehzahlerholung nach Schnittlaständerungen, bessere Drehzahlhaltegenauigkeit bei schwankenden Spindellasten und die Möglichkeit, die Spindelorientierung zu implementieren — das Anhalten der Spindel in einer präzisen Winkelposition für den automatischen Werkzeugwechsel — auf eine konsistente und zuverlässige Weise, anstatt die mühsame Abstimmung zu erfordern, die analoge Orientierungsschaltungen erforderten.

Die Spindelorientierung mit dem Orientierungsalgorithmus der A20B-1001-0120 wird von der CNC über den Orientierungsbefehl (typischerweise M19 im Teileprogramm) initiiert, und der Antrieb verlangsamt und positioniert die Spindel präzise auf den vom Encoder definierten Orientierungswinkel, bereit für den ATC-Arm, um den Werkzeughalter zu greifen.

Die Serie A06B-6055 — Verstehen des Antriebsbereichs

Die Spindelantriebsfamilie A06B-6055 deckt eine breite Palette von Spindelleistungsstufen und Spannungsvarianten ab, wobei jeder A06B-6055-HXXX-Modellcode einem bestimmten Motor- und Strommodell entspricht. Einige häufig anzutreffende Varianten:

A06B-6055-H002: Eines der Basismodelle, das nachweislich die Steuerungsplatine A20B-1001-0120 verwendet. A06B-6055-H103, H112, H118, H206: Weitere Varianten im Leistungsbereich, die alle dieselbe A20B-1001-0120 Steuerungsleiterplatte verwenden — die Platine ist im gesamten Bereich üblich, wobei die antriebsspezifische Konfiguration im NV-RAM gespeichert ist.

Der Basisabschnitt (Leistungsplatine) jedes A06B-6055-Antriebs unterscheidet sich je nach Nennstrom und Motoranpassung, aber die Steuerungsplatine wird über die Produktfamilie hinweg geteilt.

Diese Gemeinsamkeit war eine bewusste Designentscheidung von FANUC, die den Lagerbestand an Ersatzteilen reduziert, der zur Wartung einer Flotte von A06B-6055-Antrieben erforderlich ist — ein einziger Typ von Steuerungsplatine, der in großer Menge gelagert wird, bedient alle Antriebsgrößen im Bereich.

LED-Alarmcodes — On-Board-Diagnose

Die 7-Segment-LED-Anzeige auf der Vorderseite der A20B-1001-0120 zeigt einen zweistelligen Alarmcode an, wenn der Antrieb einen Fehler erkennt. Diese Codes ermöglichen es einem Techniker, die Fehlerkategorie ohne zusätzliche Instrumentierung zu diagnostizieren:

AL-02: Fehler bei der Motordrehzahlerfassung — Encoder-Signal fehlt oder ist gestört; Verdacht auf Encoder-Kabel, Encoder-Stromversorgung oder Encoder-Hardwarefehler.

AL-12: Überschreitung der Innentemperatur — Überhitzung des Antriebs; Lüfter, Umgebungstemperatur und Einschaltdauer prüfen.

AL-17: Unterspannung des Zwischenkreises — Problem mit der Versorgungsspannung oder Fehler der Vorladeschaltung; dreiphasigen Eingang prüfen.

Das Wartungshandbuch B-53425E enthält eine vollständige Tabelle aller Alarmcodes für die Serie A06B-6055, ihre spezifischen Fehlerbedingungen und die empfohlenen Diagnose- und Korrekturmaßnahmen.

Dieses Handbuch ist die primäre Referenz für jede Service- oder Reparaturaktivität an der A20B-1001-0120 und sollte jedem Techniker, der mit diesen Antrieben arbeitet, zur Verfügung stehen.

NV-RAM — Die kritische Komponente für den Platinenaustausch

Der NV-RAM (Non-Volatile RAM)-Chip auf der A20B-1001-0120 enthält die Motor-Typ-Registrierung und den Parametersatz des Antriebs — die gespeicherten Daten, die der Steuerungsplatine mitteilen, mit welchem Spindelmotor sie gekoppelt ist und welche Betriebsgrenzen, Verstärkungen und Orientierungen gelten.

Jeder Parameter, der über die Tasten des Bedienfelds des Antriebs zugänglich ist (MODE, UP, DOWN, DATA SET), wird in diesem NV-RAM gespeichert.

Beim Austausch einer defekten A20B-1001-0120 durch eine Ersatzplatine:

Option 1 — NV-RAM-Übertragung: Löten Sie den NV-RAM vorsichtig ab oder verwenden Sie einen Chip-Extraktor, um den NV-RAM von der defekten Platine zu entfernen und auf der Ersatzplatine zu installieren. Die Ersatzplatine hat dann exakt den ursprünglichen Parametersatz. Dies ist nur möglich, wenn der NV-RAM der Originalplatine physisch und elektrisch unbeschädigt ist (was normalerweise der Fall ist, wenn der Fehler der Platine eine Stromversorgungs- oder Transistorstörung und keine vollständige elektrische Zerstörung war).

Option 2 — Manuelle Parametereingabe: Geben Sie mit dem Wartungshandbuch B-53425E alle Parameter manuell über die Tasten des Bedienfelds des Antriebs ein.

Dies erfordert die Kenntnis der Motor-Modellnummer, um die richtige Parametertabelle im Handbuch zu identifizieren, und dann die Eingabe jedes Parameterwerts einzeln.

Der Vorgang dauert etwa 30–60 Minuten und erfordert sorgfältige Aufmerksamkeit, um Eingabefehler zu vermeiden.

FAQ

F1: Wie wird festgestellt, dass die A20B-1001-0120 Leiterplatte ausgefallen ist und nicht die Leistungsplatine oder der Spindelmotor?

Beginnen Sie mit dem LED-Alarmcode auf der Vorderseite der Platine — er identifiziert die Fehlerkategorie.

Codes im Bereich AL-02 bis AL-07 (Encoder- und Drehzahlerfassungsfehler) deuten oft auf den Encoder oder sein Kabel hin, nicht auf die Steuerungsplatine.

Codes im Bereich AL-12 bis AL-17 (Temperatur und Leistung) können auf Probleme im Leistungsbereich hinweisen.

Ein Fehler der Steuerungsplatine wird eher vermutet, wenn: der Antrieb überhaupt keine LED-Anzeige zeigt (Platine initialisiert nicht), der Alarmcode keiner externen Bedingung entspricht oder der Fehler auftritt und verschwindet, ohne ein Muster, das mit Last oder Temperatur korreliert.

Ein Platinentausch gegen eine bekanntermaßen funktionierende A20B-1001-0120 (mit dem NV-RAM der Originalplatine) ist die definitive Diagnose — wenn der Alarm behoben ist und der Antrieb korrekt läuft, war die Originalplatine defekt.

F2: Die verfügbaren Antriebsversionen enthalten die Suffixe /10E, /16F, /19F. Was bedeuten diese und spielt es eine Rolle, welche Version verwendet wird?

Die Suffixe der Firmware-Revision (/10E, /16F, /19F usw.) identifizieren die Version der Steuerungssoftware, die im EPROM der Platine resident ist. Unterschiedliche Firmware-Versionen können eine andere Alarmbehandlung, Parameterbereiche oder Funktionsumfänge aufweisen.

Für einen exakten Austausch ist die Übereinstimmung der Firmware-Revision vorzuziehen — der Antrieb verhält sich genau wie das Original. Wenn die exakte Revision nicht verfügbar ist, funktioniert eine spätere Revision aus derselben A20B-1001-0120-Familie im Allgemeinen korrekt mit denselben NV-RAM-Parametern, sollte aber nach der Installation sorgfältig getestet werden, um ein gleichwertiges Verhalten zu bestätigen, insbesondere in Bezug auf den Spindelorientierungswinkel und die Leistung des Beschleunigungsprofils.

F3: Was sind die häufigsten Ursachen für den Ausfall der A20B-1001-0120 bei langlebigen Antrieben?

Der Ausfall von Elektrolytkondensatoren in der internen Stromversorgung der Platine ist die häufigste altersbedingte Ursache — Kondensatoren verschlechtern sich durch Elektrolytverdunstung nach 10–15 Jahren, was zu instabilen Stromversorgungsspannungen führt, die unregelmäßige Alarmcodes erzeugen.

Die Transistormodule im Leistungsbereich (nicht auf der Steuerungsplatine) sind häufiger die Fehlerquelle für strombezogene Alarme. Auf der Steuerungsplatine selbst kann der NV-RAM-Chip durch Datenkorruption durch ESD oder langsame Batterieentladung ausfallen, und das EPROM, das die Steuerungsfirmware trägt, kann durch UV-Strahlung oder altersbedingten Bitzerfall ausfallen.

Eine vollständige Überholung der A20B-1001-0120 umfasst typischerweise den Austausch von Kondensatoren, die EPROM-Verifizierung, die NV-RAM-Sicherung und die Funktionsprüfung auf einem Antriebsprüfstand mit einem Spindelmotor.

F4: Wird die Spindelorientierung (M19) von der Firmware-Version der Steuerungsplatine beeinflusst?

Ja. Der Spindelorientierungsalgorithmus — die Berechnung, die die Spindel verlangsamt und auf den befohlenen Orientierungswinkel positioniert — ist in der Firmware der Steuerungsplatine implementiert.

Unterschiedliche Firmware-Versionen (unterschiedliche EPROM-Inhalte) können eine leicht unterschiedliche Abstimmung der Orientierungsreaktion aufweisen. Wenn die Genauigkeit oder Wiederholbarkeit der Spindelorientierung vor dem Ausfall der Platine akzeptabel war, sollte die Installation eines Ersatzgeräts mit derselben Firmware-Revision und den ursprünglichen NV-RAM-Parametern ein identisches Orientierungsverhalten wiederherstellen.

Wenn sich die Orientierungsleistung nach einem Platinenaustausch mit einer anderen Firmware-Revision ändert, müssen möglicherweise die Parameter zur Anpassung der Orientierungsposition (zugänglich über die Tasten des Bedienfelds des Antriebs) feinabgestimmt werden.

F5: Welche Informationen sollten vor dem Versand eines Antriebs oder einer Platine an ein Reparaturzentrum vorbereitet werden?

Erfassen Sie vor dem Versand: die vollständige Antriebsmodellnummer vom Typenschild (A06B-6055-HXXX), die Teilenummer und das Revisionssuffix der Steuerungsplatine (vom Etikett auf der A20B-1001-0120 selbst), alle Parameterwerte des Antriebs (gelesen über die Tastenfolge MODE/UP/DOWN/DATA SET, wie in B-53425E beschrieben — typischerweise 20–40 Parameter) und den Alarmcode, der beim Auftreten des Fehlers angezeigt wurde.

Notieren Sie, wenn möglich, ob der Fehler plötzlich auftrat oder sich allmählich entwickelte und ob er mit der Temperatur (am schlimmsten bei Hitze, verschwindet bei Kälte) oder der Last (tritt bei schweren Schnitten auf) korreliert.

Diese Informationen ermöglichen es dem Reparaturzentrum, die Fehlerbedingung zu reproduzieren, die reparierte Platine unter denselben Bedingungen zu testen und zu bestätigen, dass der spezifische Fehler behoben ist, bevor sie zurückgegeben wird.
