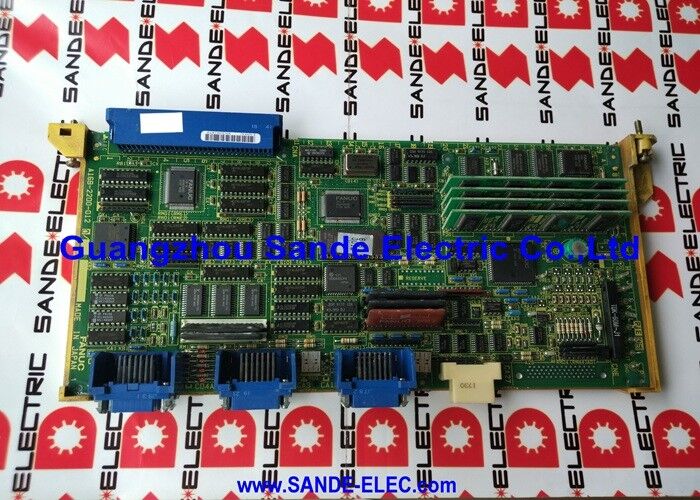

Fanuc AC A20B-1001-0120 Spindel-Servo-Einheit Board A20B10010120 A2OB-1OO1-O12O

FANUC A20B-1001-0120 | 6055er Digital AC Spindelantrieb Platine — 200–240V, 3–30kW, Herkunft Japan

Teilenummer: A20B-1001-0120

Hersteller: FANUC Corporation (Japan)

Produkttyp: Digitale AC Spindelantrieb Steuerplatine

Board-Serie: A20B-1001

Kompatible Antriebsserie: A06B-6055-Hxxx (FANUC AC Spindel-Servoeinheiten, 6055er Serie)

Übersicht

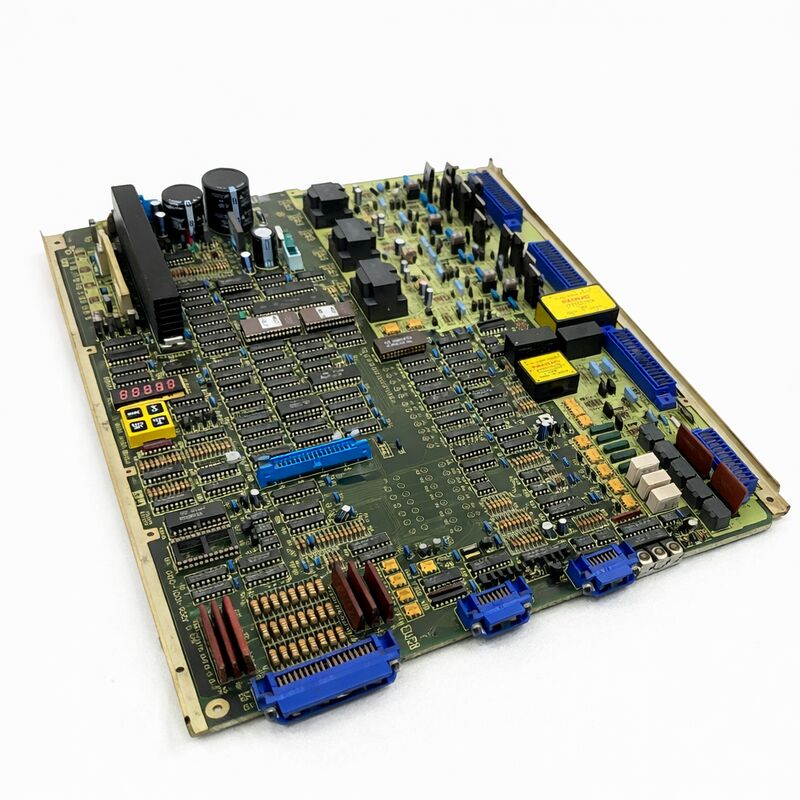

Die A20B-1001-0120 ist die digitale Steuerplatine, die in den FANUC A06B-6055 AC Spindel-Servoeinheiten verbaut ist. Sie befindet sich an der Spitze der internen Struktur des Antriebs — die Steuerkarte, die alles steuert, was der Spindelantrieb tut.

Dies ist die erste Generation von FANUCs digitalen Spindelantrieben: Die 6055er Serie ersetzte die früheren analogen 6044 und 6052 Antriebe und brachte erstmals in dieser Produktlinie digitale Closed-Loop-Drehzahlregelung und programmierbare Spindelparameter für die Werkzeugmaschinenspindel.

Was hier digital bedeutet, ist präzise und wichtig.

Die analogen Spindelantriebe, die der 6055er Serie vorausgingen, erhielten eine variable Gleichspannung vom CNC — eine höhere Spannung bedeutete eine höhere Spindeldrehzahl. Die Drehzahlregelung erfolgte über eine analoge Tachometer-Feedbackschleife.

Der digitale 6055er Antrieb ersetzte dies durch ein digitales Encoder-Feedbacksystem: Die Drehzahl des Spindelmotors wird von einem Impulsgeber gemessen, und die A20B-1001-0120 vergleicht die Encoder-Zählung mit dem Drehzahlbefehl in einer digital ausgeführten Hochfrequenzschleife.

Das Ergebnis ist eine engere Drehzahlregelung, ein besseres Drehmoment bei niedrigen Drehzahlen und programmierbare Beschleunigungs-/Verzögerungsrampen — nichts davon war in der analogen Generation verfügbar.

Die A06B-6055 Antriebseinheiten sind an ihrer eloxierten Metallrahmenkonstruktion erkennbar — die letzte Generation von FANUC Spindelantrieben, die dieses Format verwendeten, bevor die späteren 6059 und 6060 Serien andere Gehäuse erhielten.

Diese Antriebe decken Spindelmotoren von 3 kW am unteren Ende bis 30 kW am oberen Ende des Bereichs ab, was die A20B-1001-0120 zu einer der am weitesten verbreiteten Spindelantriebsplatinen in der Geschichte der FANUC-Produkte macht.

Die Antriebseinheiten finden sich in einer riesigen Bandbreite von Maschinen auf dem Markt für Bearbeitungs- und Drehzentren.

Schlüsselspezifikationen

Software-Chips — Kritische Installationsanforderung

Die A20B-1001-0120 verfügt über steckbare Software-Chips, die spezifisch für den Motortyp, die Spindelkonfiguration und die Maschinenparameter des Antriebs sind. Diese Chips umfassen EPROM-Geräte (die die Spindelsteuerungssoftware enthalten) und ein NVRAM-Gerät (das die gelernten Parameter und Orientierungsdaten des Antriebs speichert).

Dies ist der kritischste Aspekt des Platinen-Austauschverfahrens.

Beim Austausch dieser Platine müssen die Software-Chips von der Originalplatine auf die Ersatzplatine übertragen werden, bevor sie installiert wird.

Wenn eine nackte Ersatzplatine ohne die originalen Software-Chips installiert wird, kann der Antrieb möglicherweise nicht initialisieren, die Spindel mit falscher Geschwindigkeit laufen lassen oder beim Start sofort Alarmcodes generieren. Der NVRAM-Chip enthält den gelernten Orientierungswinkel und andere Laufzeitdaten — wenn er erfolgreich übertragen wird, wird die Spindel wahrscheinlich ohne vollständige Wiederinbetriebnahme neu gestartet.

Wenn der NVRAM seine Daten verloren hat (aufgrund eines Batterieversagens oder eines Fehlers des Chips selbst), muss die Spindelorientierung neu gelernt werden.

Der DAC-Chip, der auf einigen Versionen der Platine vorhanden ist, liefert die Digital-Analog-Umwandlung für die Geschwindigkeitsreferenz.

Wenn die Originalplatine einen DAC-Chip hatte, muss dieser identifiziert und übertragen werden. Wenn der DAC-Chip-Sockel auf einer Platine, die ihn benötigt, leer bleibt, führt dies zu einem falschen Spindeldrehzahlverhalten.

Eingangsspannungsauswahl

Die A20B-1001-0120 verfügt über einen Spannungsauswahlschalter für 230V oder 200V AC Eingang. Dieser Schalter muss vor dem Einschalten des Antriebs auf die richtige Position für die Netzspannung der Maschine eingestellt werden. Die Verwendung der 200V-Einstellung bei einer 230V-Versorgung — oder umgekehrt — führt zu einem falschen Antriebsbetrieb und kann die Leistungskomponenten des Antriebs beschädigen.

Fotografieren oder notieren Sie vor dem Ausbau der Originalplatine die Position des Spannungsschalters. Stellen Sie den Schalter der Ersatzplatine auf die gleiche Position ein.

Alarmcode-Anleitung

Der 6055er Antrieb verwendet eine 7-Segment-LED-Anzeige auf der A20B-1001-0120 zur Anzeige von Alarmcodes. Die Anzeige ist das primäre Diagnosewerkzeug:

• AL-02 — Fehler bei der Geschwindigkeitsregelung. Der Drehzahlregelkreis des Antriebs weist einen Fehlerzustand auf. Überprüfen Sie das Motor-Encoder-Kabel und den Encoder. Wenn der Encoder als gut befunden wird, kann der AL-02 auf einen Platinenfehler hinweisen.
• AL-12 — Überstromalarm. Der Motorstrom hat die Schutzschwelle überschritten. Überprüfen Sie die Isolierung der Motorwicklungen, bevor Sie einen Platinenfehler annehmen.
• AL-17 — Kühlgebläse-Alarm. Das Kühlgebläse der Platine ist ausgefallen oder die interne Temperatur des Antriebs hat die Abschaltgrenze überschritten. Überprüfen und ersetzen Sie das Gebläse bei Bedarf.

FAQ

F1: Der 6055er Spindelantrieb zeigt beim Start AL-02 an. Der Motor-Encoder wurde durch einen Widerstandstest als gut bestätigt. Ist die A20B-1001-0120 schuld?

AL-02 mit einem bestätigten Encoder ist verdächtig, aber kein eindeutiger Beweis für einen Platinenfehler. Überprüfen Sie auch das Encoder-Kabel auf intermittierende Kontinuität — ein Widerstandstest kann einen Haarriss im Kabel übersehen, der sich nur unter Belastung öffnet.

Überprüfen Sie die Encoder-Steckerpins an der Anschlussbuchse des Antriebs auf schlechten Kontakt oder Korrosion.

Wenn Kabel und Stecker als gut befunden werden und der Alarm weiterhin besteht, ist wahrscheinlich der Geschwindigkeitsregelungs-Feedbackkreis der Platine ausgefallen und die A20B-1001-0120 muss ersetzt werden.

F2: Eine Ersatzplatine A20B-1001-0120 ist angekommen. Die Software-Chips wurden noch nicht übertragen. Kann der Antrieb kurz eingeschaltet werden, um die neue Platine vor der Chipübertragung zu testen?

Nein. Das Einschalten des Antriebs mit einer unkonfigurierten nackten Platine führt zu sofortigen Alarmcodes oder falschem Spindelverhalten. In einigen Fällen kann dies den Betriebszustand des Antriebs so beeinträchtigen, dass die anschließende Inbetriebnahme erschwert wird.

Führen Sie immer die Chipübertragung durch, bevor Sie Strom anlegen. Die richtige Reihenfolge ist: EPROM-Chips übertragen, NVRAM übertragen, Spannungsschalter einstellen, Jumper-Positionen an die Originalplatine anpassen, dann einschalten.

F3: Die Spindel läuft nach dem Austausch der A20B-1001-0120 und der Übertragung aller Chips mit falscher Geschwindigkeit. Was sollte überprüft werden?

Falsche Geschwindigkeit mit übertragenen Chips bedeutet normalerweise, dass der DAC-Chip entweder nicht auf der Originalplatine vorhanden war oder nicht übertragen wurde. Überprüfen Sie die Originalplatine auf einen DAC-Chip-Sockel — wenn der Sockel bestückt war, stellen Sie sicher, dass der DAC-Chip korrekt in der Ersatzplatine installiert ist.

Überprüfen Sie auch, ob der Spannungsauswahlschalter richtig eingestellt ist. Wenn beides korrekt ist, überprüfen Sie die Jumper-Einstellungen auf der Ersatzplatine im Vergleich zum Original — ein falscher Jumper kann die Geschwindigkeitskalibrierung ändern.

F4: Der NVRAM-Chip der Originalplatine war defekt (Batterie leer). Kann die Spindel nach dem Austausch korrekt orientiert werden, wenn die NVRAM-Daten verloren gehen?

Ja. Die Spindelorientierung kann nach einem NVRAM-Fehler wiederhergestellt werden. Das Orientierungssystem des 6055er Antriebs verwendet ein Ein-Umdrehungs-Signal vom Spindel-Encoder, um seinen Referenzpunkt zu finden.

Nach dem Löschen aller Orientierungs-bezogenen Parameter, die möglicherweise beschädigt wurden, führen Sie das Orientierungs-Einrichtungsverfahren aus dem FANUC B-53425E Wartungshandbuch durch. Dieses Verfahren weist die Spindel an, die Orientierungsposition zu suchen und zu verriegeln.

Der neue NVRAM-Chip auf der Ersatzplatine speichert die gelernte Position nach Abschluss der Einrichtung.

F5: Der 6055er Antrieb und die A20B-1001-0120 Platine sind eingestellt. Ist ein Ersatz durch einen Spindelantrieb der neueren Generation machbar?

In vielen Fällen ist dies technisch machbar. Die Spindelantriebe der 6059 und 6060 Serie (die der 6055 folgten) verwenden eine andere Steuerschnittstelle — sie sind serielle Spindelantriebe und keine analogen Geschwindigkeitsbefehlsantriebe.

Ein Upgrade von einem 6055er auf einen seriellen Spindelantrieb erfordert eine CNC-Steuerung, die die serielle Spindelschnittstelle unterstützt, eine Parameterkonfiguration auf der CNC und eine andere Verkabelung.

Für Maschinen, deren CNC-Steuerung eine serielle Spindel unterstützt, verlängert dieser Upgrade-Pfad die Lebensdauer der Maschine erheblich.

Für CNC-Steuerungen, die nur die analoge Geschwindigkeits-Schnittstelle unterstützen, muss die 6055er Serie beibehalten werden.
