Übersicht

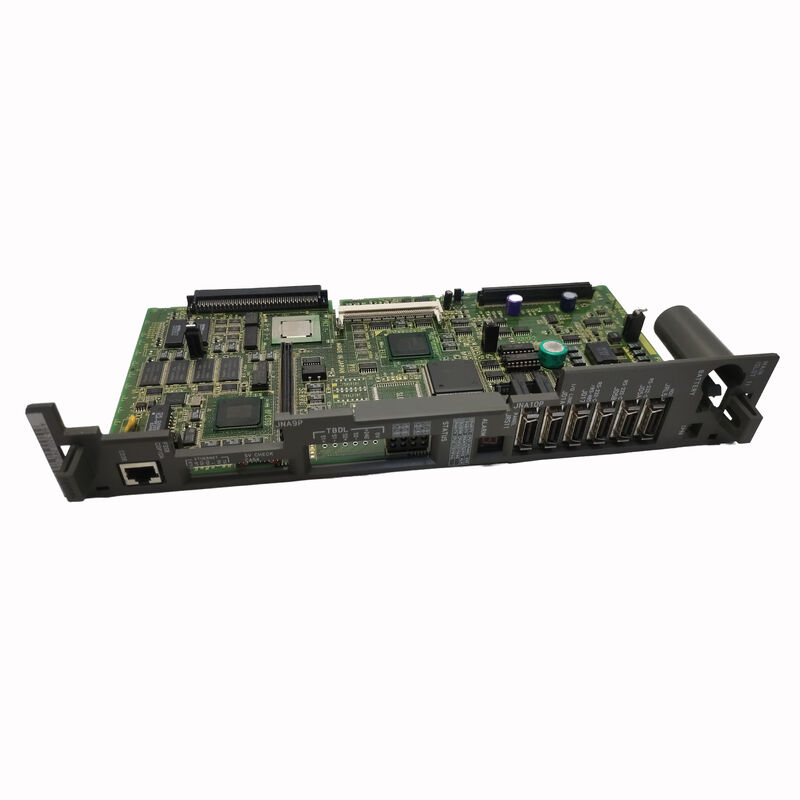

Die FANUC A16B-3200-0490 ist die Haupt-CPU-Platine — die Master-Platine — für die i-Serie CNC-Steuerung von FANUC. In der physischen Architektur eines FANUC CNC-Systems ist dies die zentrale Platine, von der alles andere im Schaltschrank abhängt oder mit ihr verbunden ist.

Die Servo-Verstärker kommunizieren über den FSSB-Glasfaserbus zurück zu dieser Platine. Die Display-Platine (wie die A20B-3300-0091) wird in Steckplätze auf dieser Platine gesteckt. Die PMC-Leiterlogik (das SPS-Programm der Maschine) wird auf dem Prozessor ausgeführt, der auf dieser Platine montiert ist.

Die MDI-Tasten des Bedienfelds senden ihre Signale an diese Platine. Kurz gesagt: Die A16B-3200-0490 ist das Nervenzentrum der CNC.

Das Verständnis der A16B-3200-Familie erfordert das Verständnis des Plug-in-Modulsystems der Platine.

Die generische A16B-3200-0490-Platine enthält ohne ihre SMD-Module den Prozessor, die Backplane-Anschlüsse, die Stromversorgungsschaltungen, die Diagnose-LED-Anordnung und die festen Hardwarekomponenten.

Was die Platine für eine Maschine spezifisch macht, ist die Reihe von SMD-Modulen, die in sie gesteckt werden:

FROM (Flash ROM) Module speichern die CNC-Systemsoftware — das FANUC-Betriebssystem, die Motion-Control-Firmware und alle Softwareoptionen (Grafikoption, DNC-Option, PMC-Leiterlogik-Kompilierung usw.), die vom Werkzeugmaschinenhersteller erworben wurden.

Ohne die richtigen FROM-Module hat die Platine kein Betriebssystem und kann nicht starten.

SRAM-Module speichern batteriegepufferte Daten, die sich während des Maschinenbetriebs ändern — CNC-Parameter (Gegen- und Rückspielwerte, Servo-Gains, Achslimits, Vorschubgeschwindigkeiten), Teileprogramme, Werkzeugkorrekturtabellen, PMC-Daten und Arbeitskoordinaten-Offsets.

SRAM ist der wertvollste Datenspeicher in der Maschine, da er die gesammelte Inbetriebnahme- und Produktionskonfiguration enthält, die die Maschine korrekt funktionieren lässt. Die Lebensdauer der SRAM-Batterie beträgt typischerweise 2–5 Jahre.

DRAM-Module stellen den Arbeitsspeicher für die Programmausführung bereit — den aktiven Arbeitsbereich der CNC während des Betriebs.

Wichtige Spezifikationen

Die A16B-3200-Familie — Platinenvarianten und ihre Generationen

Die A16B-3200-Serie erstreckt sich über mehrere FANUC CNC-Generationen, wobei jede Generation und Unterserie eine spezifische Suffix mit den letzten vier Ziffern hat.

Die -0490 platziert diese Platine in der 0i-B-Generation, die eng mit der -0491 verwandt ist (die als 0i-TB Hauptplatine mit PMC-SB7 bestätigt ist). Sowohl die -0490 als auch die -0491 gehören zur selben Design-Generation — sie teilen sich die gleiche grundlegende Architektur, akzeptieren den gleichen Typ von SMD-Modulen und führen die PMC-SB7 Maschinenleiterlogik aus.

Frühere Generationen der A16B-3200-Familie (wie -0190 für die 16C-Serie, -0090 für 16B) sind mechanisch ähnlich, aber nicht softwarekompatibel.

SMD-Module einer 16C-Platine können nicht auf einer 0i-B-Platine laufen und umgekehrt. Die Überprüfung der Teilenummer anhand der spezifischen Maschine und CNC-Serie ist unerlässlich, bevor eine A16B-3200-Variante bestellt wird.

Warum die Haupt-CPU-Platine ausfällt — Und wie man es erkennt

Ausfälle der Haupt-CPU-Platine gehören zu den selteneren Ausfallarten in FANUC CNC-Systemen — sie sind für lange Lebensdauern ausgelegt, und die meisten Maschinen erleben viele Ausfälle von Spindelantriebsplatinen, Servo-Platinen und Stromversorgungen, bevor die Hauptplatine überhaupt ausfällt.

Wenn die Hauptplatine ausfällt, sind die Symptome in der Regel eindeutig:

Vollständiges Boot-Versagen: Die CNC wird eingeschaltet, die Lüfter laufen, die Servo-Verstärker initialisieren, aber das Display des Bedienfelds bleibt schwarz und keine Achsenbewegung ist möglich.

Die Steuerung erscheint tot.

Dieses Symptom tritt auch bei Beschädigung von FROM-Modulen oder SRAM-Batterieausfall auf, daher ist eine systematische Diagnose wichtig.

Intermittierende Steuerungsfehler: Zufällige Alarme, die in unvorhersehbaren Abständen auftreten, insbesondere solche, die nach einem Stromzyklus verschwinden, können auf eine grenzwertige Komponente auf der Hauptplatine hinweisen — typischerweise ein ausfallender Elektrolytkondensator oder eine hitzebelastete IC am Rande seiner Betriebsspezifikation.

SRAM-Batteriealarm mit Datenverlust: Wenn die SRAM-Batterie leer ist und Daten verloren gehen, ist die Platine nicht defekt — aber das SRAM-Modul und die Batterie müssen ersetzt und die Daten aus dem Backup neu geladen werden.

Dies ist das häufigste Szenario, das fälschlicherweise als Platinenausfall angesehen wird.

Ausfall nach einem bestimmten Ereignis: Blitzschlag, Überspannung oder ein grober Überstrom im elektrischen Schaltschrank der Maschine können die Hauptplatine irreparabel beschädigen.

In diesen Fällen ist der Ausfall der Platine sicher und der Austausch ohne Reparatur der richtige Weg.

Austausch der A16B-3200-0490 — Was vorbereitet werden muss

Ein Austausch der Hauptplatine ist ein bedeutendes Wartungsereignis — er berührt die kritischsten Daten und Konfigurationen der Maschine. Folgendes muss vorhanden sein, bevor die Platine ausgetauscht wird:

Alle CNC-Parameter auf eine externe Quelle gesichert (Speicherkarte, RS-232, Ethernet, falls verfügbar).

Das PMC-Leiterlogikprogramm separat gesichert.

Alle Teileprogramme gesichert. Werkzeug- und Arbeitsoffsetdaten aufgezeichnet oder gesichert. SRAM- und FROM-Modulidentifikation bestätigt (Modul-Teilenummern, Firmware-Version im FROM).

Bei der Installation der Ersatzplatine: Übertragen Sie die ursprünglichen FROM- und SRAM-Module von der alten Platine auf die neue Platine (wenn die Module funktionsfähig sind).

Wenn das FROM-Modul beschädigt ist (verhindert das Booten), werden neue FROM-Module benötigt, die mit der korrekten Systemsoftware von einem Werkzeugmaschinenhersteller oder FANUC Service geladen sind.

Laden Sie nach dem Booten alle Parameter aus dem Backup neu. Überprüfen Sie die Achsenbewegung, den Spindelbetrieb und die PMC-Funktion, bevor Sie die Maschine wieder in die Produktion nehmen.

FAQ

F1: Kann das SRAM-Modul von der ausgefallenen Platine auf die Ersatz-A16B-3200-0490 übertragen werden, um alle Maschinendaten wiederherzustellen?

Ja, wenn das SRAM-Modul selbst unbeschädigt ist. Wenn die ursprüngliche Platine aufgrund eines lokalen Fehlers (ausgefallener Prozessor, beschädigter Netzteilbereich) ausgefallen ist, während das SRAM-Modul elektrisch intakt blieb, stellt die Übertragung des SRAM auf die Ersatzplatine alle Parameter, Teileprogramme, Offsets und PMC-Daten in einem einzigen Schritt wieder her.

Schalten Sie die Ersatzplatine mit den übertragenen SRAM- und FROM-Modulen ein, und die Maschine sollte mit der ursprünglichen Konfiguration booten.

Wenn die SRAM-Batterie vor oder während des Platinenausfalls leer war, können Daten verloren gegangen sein — das Backup wird dann unerlässlich.

F2: Die CNC zeigt nach einem Platinenaustausch "SYSTEM ALARM 911" oder "920" an. Was bedeuten diese?

Alarm 911 (DRAM-Paritätsfehler) und 920 (SRAM-Paritätsfehler) weisen auf Speicherfehler hin.

Nach einem Austausch der Hauptplatine treten diese typischerweise auf, wenn: das DRAM-Modul nicht vollständig in seinem Steckplatz sitzt (fest einsetzen); die Batterie des SRAM-Moduls leer ist und die Daten beschädigt sind (Batterie ersetzen, aus Backup neu laden); oder ein echter DRAM/SRAM-Modul-Hardwarefehler vorliegt (mit einem bekannten guten Modul testen).

Diese Alarme deuten nicht unbedingt auf eine fehlerhafte Ersatzplatine hin — sie deuten auf ein Speicherproblemsystem hin, das oft durch ordnungsgemäßes Einsetzen der Module und Neuladen der Daten behoben wird.

F3: Wie viele Achsen kann die A16B-3200-0490 steuern, und wird dies von der Platine oder von der Software bestimmt?

Die physische Platine bietet die Backplane-Anschlüsse für Achsensteuerungsmodule, aber die Anzahl der aktivierten Achsen wird durch die Software-Optionen-Registrierung im FROM-Modul bestimmt — nicht durch die Hardware der Platine.

Eine A16B-3200-0490 mit der entsprechenden Achsenoption kann bis zum Maximum steuern, das von dieser CNC-Generation unterstützt wird (typischerweise 4 Achsen für die 0i-Serie).

Das Hinzufügen einer Achse zu einer bestehenden Maschine erfordert die Aktivierung der Achsenerweiterungsoption in der Systemsoftware, nicht den Austausch der Hauptplatine.

F4: Ist die A16B-3200-0490 auf Platinenebene reparierbar, oder ist ein direkter Austausch die einzige Option?

Die Reparatur auf Platinenebene ist durch spezialisierte FANUC-Reparaturzentren möglich. Häufige Reparaturarbeiten an A16B-3200 Hauptplatinen umfassen: Austausch von Elektrolytkondensatoren (der häufigste altersbedingte Ausfall), Austausch einzelner ICs, die durch ESD oder Überspannung beschädigt wurden, Reparatur von Batteriehaltern und Aufbereitung von Steckverbindern.

Die Reparatur ist kostengünstig, wenn der Platinenausfall ein lokalisierter Komponentenausfall und kein allgemeiner PCB-Schaden (verbrannte Leiterbahnen, gerissene Substrate) durch ein schweres elektrisches Ereignis ist.

Ein seriöses Reparaturzentrum testet die Platine nach der Reparatur auf einem FANUC-Prüfstand und bestätigt die volle Funktionalität vor der Rückgabe.

F5: Was ist die SRAM-Batterie auf der Hauptplatine, und wie oft sollte sie ersetzt werden?

Die SRAM-Batterie ist eine Lithiumzelle (typischerweise eine 3V-Knopfzelle oder eine Lithium-AA-Batterie, je nach Konfiguration des Batteriehalters auf der spezifischen Platinenvariante), die das SRAM-Modul mit Strom versorgt, wenn die Maschine ausgeschaltet ist, und alle gespeicherten Daten erhält.

FANUC gibt ein Austauschintervall von etwa 1 Jahr an, obwohl in der Praxis viele Batterien bei Raumtemperatur 2–5 Jahre halten, bevor die Spannung unter das minimale Aufrechterhaltungsniveau des SRAM fällt.

Die CNC generiert einen Niedrigbatterie-Alarm (typischerweise ALM 7001 oder ähnlich), wenn die Spannung unter den Warnschwellenwert fällt — dieser Alarm sollte sofort behoben werden, da Datenverlust auftritt, wenn die Batterie auf Null fällt.

Der Batteriewechsel sollte bei eingeschalteter Maschine erfolgen (damit der SRAM während des Austauschs mit Live-Strom versorgt wird), um Datenverlust während des Vorgangs zu verhindern.
