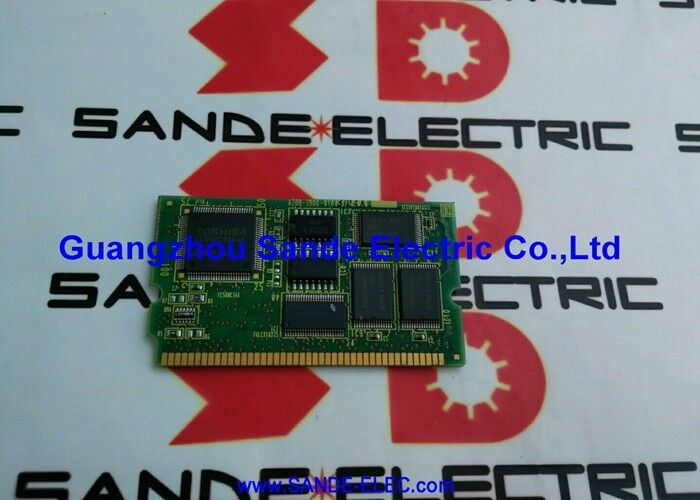

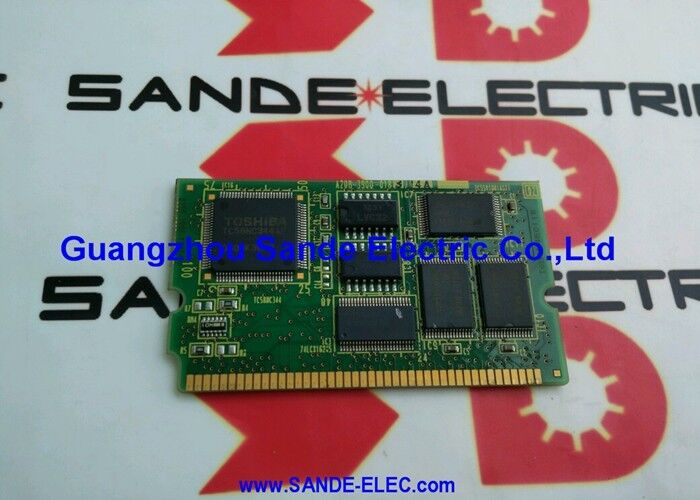

FANUC A20B-3900-0183 | 32 MB FROM + 512K SRAM-Speichermodul – Serie 16i / 18i / 21i Modell B CNC

Zwei Speicherfunktionen auf einem Modul

Die A20B-3900-0183 ist eine einsteckbare Tochterplatine, die zwei unterschiedliche Speichertypen in einem Modul vereint und unterschiedliche Rollen innerhalb der CNC-Steuerung der FANUC i-Serie übernimmt:

32 MB VON (Flash-ROM):Nichtflüchtiger Speicher für die CNC-Betriebssoftware, das PMC-Kontaktplanprogramm, Teileprogrammdaten und Servoparameterdateien. FROM-Inhalte bleiben ohne Batteriestrom bestehen. Beim Booten der CNC wird die Systemsoftware von FROM in den Arbeitsspeicher geladen. FROM muss nach dem Modulaustausch mit dem richtigen Softwarepaket für das installierte CNC-Modell und die Optionskonfiguration neu geladen werden.

512K SRAM (batteriegestützt):Enthält Maschinenparameter, Werkzeugversatzdaten, Arbeitskoordinatenversätze und andere Echtzeit-Betriebsdaten, die Stromzyklen überstehen müssen. SRAM benötigt eine kontinuierliche Notstrombatterie, um seinen Inhalt zu erhalten. Die Pufferbatterie befindet sich auf der CNC-Hauptplatine oder in einem daneben liegenden Batteriehalter – nicht in diesem Speichermodul selbst. Eine leere Batterie führt zum Verlust von SRAM-Daten. Überprüfen Sie immer den Zustand der Batterie, bevor Sie dieses Modul entfernen oder austauschen.

Wichtige Spezifikationen

Modell B – Nicht dasselbe wie Modell A

Innerhalb der FANUC 16i/18i/21i-Familie verwenden Modell A und Modell B unterschiedliche Speichermodulspezifikationen. Der A20B-3900-0183 mit 512K SRAM ist die Model-B-Variante. Der A20B-3900-0163, der über 1 MB SRAM verfügt, wird typischerweise der Modell-A-Generation zugeordnet. Die Installation eines Moduls mit der falschen SRAM-Kapazität oder FROM-Version für das installierte CNC-Modell führt entweder zu einem Fehler bei der Initialisierung oder zu Kompatibilitätsfehlern.

Bestätigen Sie vor der Bestellung den installierten CNC-Modellbuchstaben (Modell A oder Modell B) auf dem Systeminformationsbildschirm der CNC. Bestätigen Sie die Teilenummer des installierten Moduls anhand des Etiketts auf der Leiterplatte – nicht anhand der Dokumentation allein, da Module während früherer Wartungsarbeiten vor Ort ausgetauscht werden können.

Hinweise zum Austauschverfahren

FROM-Inhalte bleiben beim Entfernen des Moduls nicht automatisch erhalten. Sichern Sie alle FROM-Daten vor dem Entfernen, wenn die Softwarekonfiguration gegenüber dem Werkszustand geändert wurde. SRAM-Daten bleiben erhalten, solange die Backup-Batterie während des Austauschs intakt bleibt; Tauschen Sie das Modul bei eingeschalteter CNC aus, wenn das Verfahren dies zulässt, oder stellen Sie vor dem Start sicher, dass ein neues Backup vorhanden ist. Laden Sie nach dem Einbau des Ersatzes die FROM-Software neu und stellen Sie die SRAM-Daten aus dem Backup wieder her, bevor Sie die Produktion starten.

FAQ

F1: Befindet sich die Backup-Batterie im A20B-3900-0183-Modul selbst?

Nein. Die SRAM-Pufferbatterie befindet sich auf der CNC-Hauptplatine oder in einem Batteriehalter in der Nähe der Hauptplatine – nicht in diesem Speichermodul. Das Entfernen dieses Moduls hat keine Auswirkungen auf den Akku. Wenn die Batterie jedoch vor oder während des Austauschs leer ist, gehen SRAM-Daten (Parameter, Offsets) verloren. Überprüfen Sie den Batteriezustand, bevor Sie mit dem Austausch eines Speichermoduls beginnen.

F2: Welche Daten müssen nach dem Austausch von A20B-3900-0183 neu geladen werden?

FROM-Inhalte (CNC-Bediensoftware, PMC-Leiter, Parameterdateien) müssen aus dem Backup neu geladen werden. SRAM-Daten (Maschinenparameter, Werkzeug- und Werkstückversätze) müssen aus der Sicherung wiederhergestellt werden, wenn sie beim Austausch nicht erhalten blieben. Vor dem Austausch eines Speichermoduls ist eine vollständige Maschinensicherung erforderlich, die sowohl FROM- als auch SRAM-Daten umfasst.

F3: Kann der A20B-3900-0183 (512K SRAM) den A20B-3900-0163 (1MB SRAM) ersetzen?

Nein. Unterschiedliche SRAM-Kapazitäten bedienen unterschiedliche CNC-Modellgenerationen mit unterschiedlichen Parametertabellengrößen. Der Einbau eines Moduls mit unzureichendem SRAM führt zu Parameterspeicherfehlern. Die Installation eines Moduls mit höherem SRAM in einem System, das dies nicht erfordert, kann ebenfalls zu Kompatibilitätsproblemen führen. Ordnen Sie immer die genaue Teilenummer dem installierten CNC-Modell zu.

F4: Die CNC zeigt nach dem Einschalten einen FROM-Prüfsummenfehler an. Ist das Speichermodul defekt?

Ein FROM-Prüfsummenfehler weist am häufigsten darauf hin, dass der FROM-Inhalt beschädigt war – entweder aufgrund einer Stromunterbrechung während eines Schreibvorgangs oder aufgrund eines sich verschlechternden Flash-Chips. Versuchen Sie, die FROM-Software von einem sauberen Backup neu zu laden. Wenn der Fehler nach dem Neuladen weiterhin besteht, ist der Flash-Speicher im Modul beeinträchtigt und das Modul muss ausgetauscht werden.

F5: Die CNC zeigt beim Start einen Speicheralarm (SRAM-Paritätsfehler o.ä.) an. Ist das das Speichermodul?

Ein Paritätsfehler im SRAM kann entweder auf eine leere Backup-Batterie (die beim Ausschalten zu Datenbeschädigung führt) oder auf einen fehlerhaften SRAM-Chip hinweisen. Überprüfen und ersetzen Sie zuerst die Backup-Batterie. Wenn der Fehler nach dem Batteriewechsel und der Wiederherstellung der SRAM-Daten behoben wird, war die Batterie die Ursache. Wenn der Fehler weiterhin besteht und die Batterie nachweislich in Ordnung ist und die Daten neu geladen wurden, ist das SRAM im Modul ausgefallen und das Modul muss ausgetauscht werden.
