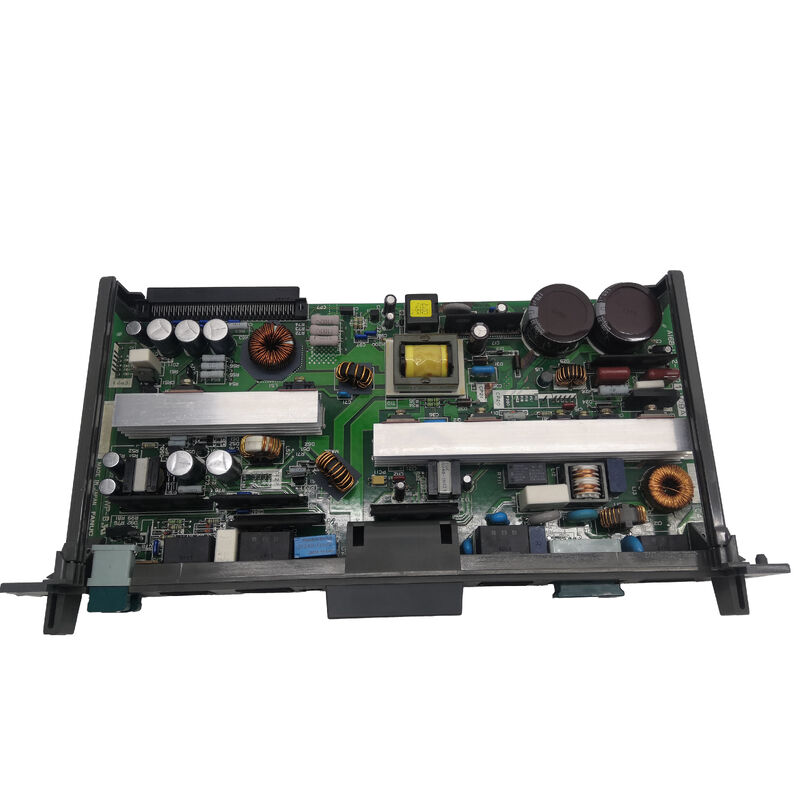

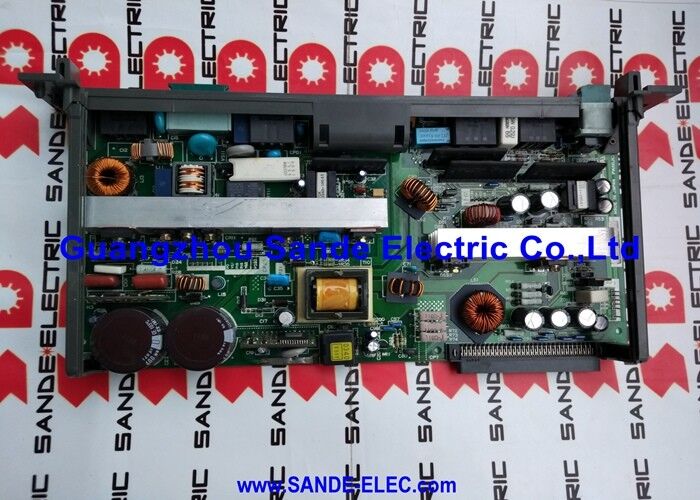

Fanuc Stromversorgung Antrieb Steuerung PCB CNC Schaltplatte A16B-1212-0901

FANUC A16B-1212-0901 | Netzteil A1 (C1-Typ) – CNC-Hauptgestell der Serie 16/18 / 200 V / 0,91 kg

Das A1-Netzteil – Was es mit Strom versorgt und warum die Batterie im Inneren wichtig ist

Das A16B-1212-0901 ist das C1-Netzteil A1, das in das 2-Steckplatz-Hauptrack der FANUC-CNC-Steuerungen der Serien 16 und 18 passt – das kompakte Steuerungsformat, das auf Drehmaschinen, Bearbeitungszentren und Erodiermaschinen verwendet wird, die auf diesen Steuerungsgenerationen basieren. Es befindet sich im Rack neben der Haupt-CPU-Platine und der I/O-Platine und versorgt alle Platinen in diesem Rack mit Strom.

Dieses Netzteil verfügt über eine integrierte I/P-Einheit – eine integrierte Eingangsstrom-Relaisschaltung, die die Ein- und Ausschaltsequenz der CNC verwaltet. Die Relaisverriegelung zwischen dem externen Not-Aus-Schaltkreis und der internen Einschaltlogik der CNC läuft über diese Einheit.

Die Backup-Batterie befindet sich physisch in diesem Netzteil– nicht auf der Haupt-CPU-Platine. Diese Batterie speichert die SRAM-Daten auf der Haupt-CPU-Platine (CNC-Parameter, Programme, Werkzeugversätze), wann immer die CNC ausgeschaltet ist. Dies hat direkte Konsequenzen für den Austausch: Wenn der A16B-1212-0901 länger als ca. 30 Minuten aus dem Rack entfernt wird, kann die Batterie das SRAM der CPU-Platine nicht mehr versorgen und gespeicherte Daten können verloren gehen. Lassen Sie die Originaleinheit installiert, bis die Ersatzeinheit zum Einbau bereit ist. Wenn die Stromversorgung vor der Ankunft über einen längeren Zeitraum unterbrochen war, überprüfen Sie vor dem Starten der Maschine, ob die CNC-Daten anhand einer aktuellen Datensicherung noch intakt sind.

Wichtige Spezifikationen

Fehleranzeige und Sicherungspositionen

Zwei LEDs auf der Vorderseite des Netzteils zeigen sofort den Status an:

PIL (grün):Leuchtet, wenn AC-Eingangsstrom an CP1 anliegt. Wenn PIL bei eingeschalteter Maschine ausgeschaltet ist, überprüfen Sie die eingehende Wechselstromversorgung und die Sicherung an F1 (200-V-Wechselstrom-Eingangssicherung: Daito GP75).

Rote LED:Leuchtet, wenn das Netzteil einen internen Fehler erkennt. Wenn die LED leuchtet und auch PIL leuchtet, weist das Netzteil auf Wechselstrom hin, es liegt jedoch ein interner Fehler vor – das Netzteil muss ausgetauscht oder repariert werden.

Zusätzliche Sicherungen schützen den 9-Zoll-CRT/LCD-Ausgang (F3) und die Stromversorgung der E/A-Einheit (F4). Die in diesem Netzteil verwendete Batterie ist A98L-0031-0012 – nicht im Lieferumfang des Geräts enthalten und muss separat bestellt werden, wenn die vorhandene Batterie leer ist.

FAQ

F1: Warum muss das Original A16B-1212-0901 installiert bleiben, bis der Ersatz eintrifft?

Die SRAM-Backup-Batterie befindet sich physisch in diesem Netzteil. Es versorgt kontinuierlich den SRAM der Haupt-CPU-Karte über die Backplane-Verbindung. Durch das Entfernen des Netzteils wird die Batterieleistung zum SRAM unterbrochen, und CNC-Parameter- und Programmdaten können innerhalb von 30 Minuten verloren gehen. Lassen Sie das Original montiert, bis Sie bereit sind, den Ersatz sofort einzubauen.

F2: Die grüne PIL-LED ist aus und die CNC lässt sich nicht einschalten. Ist das Netzteil defekt?

PIL aus bedeutet, dass am Netzteileingang kein Wechselstrom anliegt. Bevor Sie von einem fehlerhaften Netzteil ausgehen, überprüfen Sie die eingehende Wechselspannung an CP1 mit einem Messgerät. Überprüfen Sie die Eingangssicherung F1 (Daito GP75). Wenn Wechselspannung vorhanden ist und die Sicherung intakt ist, PIL jedoch ausgeschaltet bleibt, ist der Eingangskreis des Netzteils ausgefallen und das Gerät muss repariert oder ausgetauscht werden.

F3: Welche FANUC-Steuerungen sind mit dem A16B-1212-0901 kompatibel?

Das Gerät passt auf die Steuerungen der ersten Generation der FANUC-Serien 16 und 18 in den Modellvarianten A und B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC und 18-TC. Auch einige RJ-Robotersteuerungen nutzen dieses Netzteil. Es passt in kompakte Rack-Konfigurationen mit 2 Steckplätzen – nicht in die größeren Racks mit mehreren Steckplätzen, die von CNC-Konfigurationen mit höherer Kapazität verwendet werden.

F4: Welche Batterie verwendet der A16B-1212-0901 und wie oft sollte sie ausgetauscht werden?

Die Teilenummer des Akkus lautet A98L-0031-0012 und ist nicht im Lieferumfang des Netzteils enthalten. FANUC empfiehlt in der Regel einen Austausch alle 2–3 Jahre oder wenn der Batteriealarm auf der CNC auftritt. Tauschen Sie die Batterie nach Möglichkeit bei eingeschalteter CNC aus, um einen SRAM-Datenverlust zu vermeiden – die Batterie ist im eingeschalteten Zustand Hot-Swap-fähig.

F5: Kann der A16B-1212-0901 repariert werden oder muss er ersetzt werden?

Reparaturen sind über FANUC CNC-Netzteil-Reparaturspezialisten weit verbreitet. Zu den häufigsten Fehlerquellen gehören die DC-Ausgangsfilterkondensatoren, Gleichrichterstufenkomponenten und das Relais in der I/P-Einheit. Eine von einem Spezialisten reparierte Einheit mit Volllast-Testverifizierung auf einer funktionierenden FANUC 16/18-Steuerung ist eine zuverlässige und wirtschaftliche Alternative zur Beschaffung eines Ersatzgeräts.
