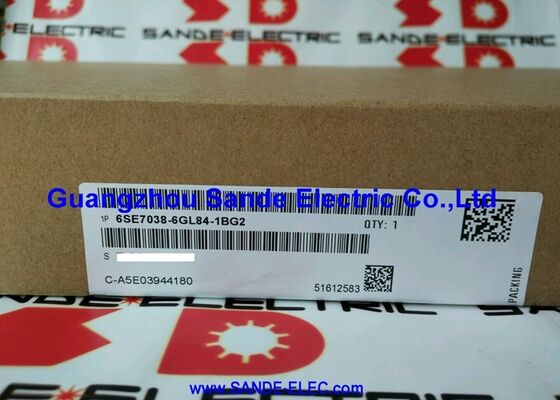

Neue Version SIEMENS INVERTER IVI BOARD 6SE7038-6GL84-1BG2 6SE70386GL841BG2 6SE7O38-6GL84-1BG2 6SE7 038-6GL84-1BG2

6SE7038-6GL84-1BG2 | Siemens SIMOVERT Masterdrives IVI Wechselrichter-Schnittstellenkarte – Glasfaser / 380–690 V 3 AC / 0,2 kg

IVI – Wechselrichterspannungsschnittstelle in der MASTERDRIVES-Architektur

Die 6SE7038-6GL84-1BG2 ist eine IVI-Karte (Inverter Voltage Interface) – ein definierter Modultyp innerhalb der internen Architektur von SIMOVERT MASTERDRIVES. Im MASTERDRIVES-System stellt das IVI die Signalschnittstellenschicht zwischen der Steuereinheit des Antriebs und der Leistungsstufe (Wechselrichter/Wandler-Hardware) bereit:

Torbefehlsverteilung:Der IVI empfängt PWM-Schaltbefehle von der MASTERDRIVES-Steuereinheit und leitet sie an die entsprechenden IGBT- oder Thyristor-Gate-Treiberplatinen (IGD-Module) weiter – und verteilt die Zündbefehle an die Leistungshalbleiter.

Routing der Spannungsrückführung:Das IVI sammelt DC-Bus-Spannungs- und AC-Versorgungsspannungs-Rückkopplungssignale von der Leistungsstufe und übermittelt sie der Steuereinheit im standardisierten Signalformat, das von der MASTERDRIVES-Regulierungs-Firmware gefordert wird.

Glasfaserisolierung:Der 6SE7038-6GL84-1BG2 nutzt Glasfaser-Kommunikationsverbindungen und überträgt die Gate-Befehle und Rückmeldungssignale als Lichtimpulse über Glasfaserkabel und nicht über elektrische Signale. Dies sorgt für eine galvanische Trennung zwischen der Steuerelektronik und der Hochspannungs-Leistungsstufe und sorgt für EMV-Festigkeit gegenüber den Schaltgeräuschen, die von Hochleistungs-IGBT-Transistoren in der Antriebsklasse 6SE7038-6GL84 erzeugt werden.

Wichtige Spezifikationen

Mehrspannungsabdeckung – 380 V bis 690 V

Die IVI-Karte 6SE7038-6GL84-1BG2 ist für den Einsatz in drei Spannungsklassen bestätigt:

380–460 V Wechselstrom:Der standardmäßige europäische und nordamerikanische Industriespannungsbereich – versorgt die meisten MASTERDRIVES-Installationen.

500–575 V Wechselstrom:Der Mittelspannungsbereich umfasst nordamerikanische und einige industrielle Versorgungssysteme mit erhöhten Spannungen sowie skandinavische (500 V) und einige internationale Versorgungsstandards.

660–690 V Wechselstrom:Das Hochspannungs-Industriesortiment – ​​für europäische Installationen, bei denen eine 660-V- oder 690-V-Wechselstromversorgung die Verteilungsverluste für Hochleistungsantriebe reduziert, wie sie in großen Industrieanlagen und Offshore-/Schiffsanwendungen üblich sind.

Ein einziger IVI-Kartentyp, der alle drei Spannungsklassen abdeckt, vereinfacht die Ersatzteilhaltung für Mehrspannungsinstallationen.

Anwendungsszenarien

IVI-Platinenfehler in großen MASTERDRIVES-Chassis:Bei einer 6SE7038-6GL84 MASTERDRIVES-Installation treten Kommunikationsfehler im Gate-Antrieb auf – die IVI-Glasfaserverbindungen weisen Fehler auf. Nach Überprüfung der Glasfaserkabel wird 6SE7038-6GL84-1BG2 als Platinenfehler identifiziert. Der Austausch stellt die korrekte Weiterleitung und Rückmeldung der Gate-Befehle wieder her.

Geplante MASTERDRIVES-Wartung:Eine Anlage, die 6SE7038-6GL84-Chassis-Laufwerke betreibt, verfügt über ein Ersatz-6SE7038-6GL84-1BG2 für eine schnelle Fehlerbeseitigung – wodurch längere Ausfallzeiten bei einem großen Produktionslaufwerk vermieden werden.

FAQ

F1: Welche Rolle spielt die Glasfaserkommunikation in 6SE7038-6GL84-1BG2?

Glasfaserverbindungen ersetzen die Kupfersignalpfade, die sonst Gate-Befehle und Rückmeldungen zwischen der Steuerelektronik und der Leistungsstufe übertragen würden. In den Antrieben der 6SE7038-Klasse erzeugt die Hochleistungs-IGBT-Schaltung Spannungstransienten (dV/dt), die erhebliche Störungen in Kupfersignalleitungen einkoppeln und möglicherweise Gate-Befehle oder Feedback-Signale verfälschen würden. Glasfaserkabel übertragen Lichtimpulse und keine elektrischen Signale und sind daher immun gegen diese elektromagnetischen Störungen. Die Glasfaserverbindungen sorgen außerdem für eine vollständige galvanische Trennung zwischen der Niederspannungs-Steuerelektronik und dem Hochspannungs-Gleichstrombus.

F2: Ersetzt 6SE7038-6GL84-1BG2 die IVI BG0-Variante (6SE7038-6GL84-1BG0)?

BG0 und BG2 sind unterschiedliche Varianten des IVI für die gleiche Antriebsserie 6SE7038-6GL84. Ob BG2 BG0 ersetzen kann, hängt davon ab, ob es Hardware- oder Firmware-Unterschiede zwischen den Varianten gibt, die sich auf die Kompatibilität auswirken. Vor dem Austausch anhand der gültigen SIMOVERT MASTERDRIVES-Ersatzteildokumentation prüfen. Geben Sie bei der Bestellung eines direkten Ersatzes immer die Teilenummer der installierten Variante an.

F3: Welche MASTERDRIVES-Alarme weisen auf einen IVI-Fehler 6SE7038-6GL84-1BG2 hin?

Fehler auf der IVI-Karte führen zu Alarmcodes im Zusammenhang mit Glasfaser-Kommunikationsfehlern zwischen der Steuereinheit und der Leistungsstufe – typischerweise Hardware-Alarme, die bei der Antriebsfreigabe auftreten und auf den Verlust des Gate-Befehls oder des Feedbacksignals auf einem oder mehreren Glasfaserkanälen hinweisen. Diese unterscheiden sich von Leistungsstufenfehlern (die Überstrom- oder Busspannungsalarme auslösen) und Steuergerätefehlern (die Software- oder Parameteralarme auslösen). Stellen Sie sicher, dass die Glasfaserkabel und Anschlüsse intakt sind, bevor Sie die IVI-Platine entsorgen.

F4: Welche Vorsichtsmaßnahmen gelten beim Austausch von 6SE7038-6GL84-1BG2?

Trennen und sperren Sie die Netzversorgung des MASTERDRIVES-Chassis. Die Antriebe der 6SE7038-Klasse verfügen über große DC-Bus-Kondensatoren, die nach der Netztrennung gefährliche Spannung behalten. Befolgen Sie das Verfahren zur vollständigen Entladung im MASTERDRIVES-Wartungshandbuch und stellen Sie vor dem Zugriff sicher, dass die DC-Bus-Spannung unter 50 V liegt. Die IVI-Platine wiegt 0,2 kg und verarbeitet während des Betriebs nur Spannungen auf Signalebene, befindet sich jedoch physisch im Antriebsgehäuse in der Nähe von Hochspannungskomponenten. Beim Umgang mit antistatischen Vorsichtsmaßnahmen vorgehen.

F5: Hat der Austausch von 6SE7038-6GL84-1BG2 Auswirkungen auf die Antriebsparameter von MASTERDRIVES?

Antriebsparameter werden im MASTERDRIVES-Steuergerät gespeichert – nicht auf der IVI-Karte. Der Austausch der IVI-Karte hat keinen Einfluss auf gespeicherte Motordaten, Geschwindigkeitssollwerte oder Regelkreisparameter. Nachdem Sie die Ersatzplatine eingebaut und die korrekte Glasfaserverbindung überprüft haben, vergewissern Sie sich, dass der Antrieb den Selbsttest abschließt und die Leistungsstufenkommunikation wiederhergestellt ist, bevor Sie den Antrieb bei reduzierter Last wieder aktivieren.
