Das TDB-Trigger Board wird von der SIEMENS-Gruppe für die Bereitstellung von SCR-Trigger-Boards entwickelt.

Siemens A5E00412608 MICROMASTER 440 Inverter/Konverter Trigger Board IGBT Schuss-PCB für Antriebsstrom

Teilnummer:Einheitliche Vorschriften für die Verwendung von

Alternative Referenz:A5E00412705

Hersteller:Siemens AG (Deutschland)

Typ der Ware:Trigger Board IGBT-Abzündende PCB für Wechselstromumrichter/Wandler-Leistungsabteilung

Produktfamilie:MICROMASTER 440 (MM440)

Gewicht:~490 g

Flammenwert:UL 94V-0

Produktionsstand:Von Hersteller abgesetzt

Herkunftsland:Deutschland

Übersicht

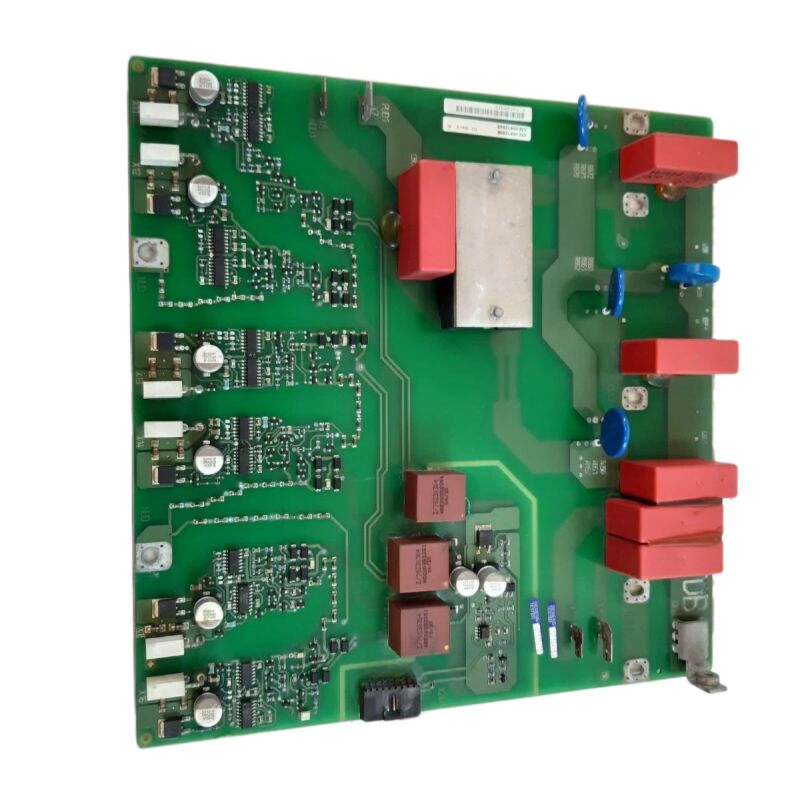

Die A5E00412608 ist das Auslöserbrett – die IGBT-Zündschaltung – für den Siemens MICROMASTER 440 AC-Variabelfrequenzantrieb.Es befindet sich an der Schnittstelle zwischen der digitalen Steuerungselektronik des MM440 und den physikalischen Schalttransistoren im Inverter-Strombereich des Antriebs.

Seine Hauptaufgabe ist einfach, aber entscheidend:Empfangen von Impulsbreitenmodulationsbefehlen von der Steuerung und sie in genau zeitgesteuerte Torimpulse umwandeln, die die IGBT-Transistoren tatsächlich ein- und ausschalten.

Wenn diese Platine ausfällt, schaltet sich die Ausgangsstufe des Antriebs aus. Kein Schalten, keine Spannung zum Motor, keine Bewegung.

Der MICROMASTER 440 war die Mehrzweck-Wechselströmungsplattform von Siemens mit einer Leistung von 0,12 kW bis 250 kW.und über seine lange Produktionsdauer wurde es zu einem der am weitesten verbreiteten Antriebe in der industriellen Automatisierung weltweit.

Beförderer, Zentrifugen, Kompressoren, Extruderleitungen, Hebegeräte, Verpackungsmaschinen ∙ Die Liste der Anwendungen ist fast so lang wie die Liste der Industriezweige, die auf MM440-Antriebe angewiesen sind.

Viele dieser Anlagen sind heute noch produktiv, aber sie müssen zuverlässig auf interne Antriebskomponenten wie den A5E00412608 zugreifen.Deshalb ist ein gesunder Nachrüstmarkt weiterhin Standorte zu bedienen lange nachdem Siemens das Teil eingestellt.

Die Alternativreferenz A5E00412705 erscheint auf Platinen derselben Funktionsgeneration und wird in Ersatzteildatenbanken üblicherweise neben A5E00412608 aufgeführt.

Beide Referenzen beziehen sich auf die gleiche Position im Strombereich des MM440, obwohl die Bestätigung der spezifischen Nummer auf dem Etikett der installierten Platte der sicherste Schritt vor der Bestellung bleibt.

Schlüsselmerkmale

Was das Trigger-Board tut und warum es wichtig ist

Der Wechselrichterbereich des MM440 verwendet eine dreiphasige IGBT-Brücke, um die Gleichspannung des Antriebs in die gesteuerte Wechselstromspannung umzuwandeln, die der Motor sieht.in oberer und unterer Schalterposition angeordnet.

Das Auslöserbrett erzeugt den Torimpuls für jedes dieser sechs Geräte.

Selbst ein kleiner Fehler im Timing - ein Torimpuls, der etwas früher oder später ankommt oder überhaupt nicht ankommt - verursacht sofortige Probleme.Eine frühe Auslösung des falschen Geräts führt zu einem Durchschuss.: sowohl die oberen als auch die unteren Schalter in einer Phase führen gleichzeitig, kurzschließen die Gleichstromverbindung und erzeugen einen zerstörerischen Überstrom.

Fehlende Impulse lassen eine Motorphase ungetrieben und erzeugen asymmetrische Stromwellenformen, Drehmomentpulsationen und Motorheizung.

Das A5E00412608 verhindert diese Ergebnisse. Das Board enthält Desaturationserkennungsschaltungen, die jedes IGBT während seines Betriebszustands überwachen.

Wird ein IGBT nicht normal gesättigt, was auf einen Stromstrom hindeutet, den das Gerät nicht unterstützen kann, handelt die Platine, bevor die Steuerungssoftware reagieren kann.Unterdrückung aller Torimpulse zum Schutz des StrombereichsDiese Hardware-Antwort funktioniert in Sekunden.

UL 94V-0 Flammenbewertung

Die UL 94V-0-Klassifizierung des Substratmaterials der Platte ist die höchste Klassifizierung in der vertikalen Flammenprüfungserie von UL.ein UL 94V-0-Substrat muss sich innerhalb von zehn Sekunden nach jeder der fünf Flammenanwendungen selbst löschen., und darf keine brennenden Partikel tropfen.

Diese Einstufung bestätigt, dass das PCB-Material A5E00412608 bei einem internen Fehler oder einer angrenzenden Wärmequelle keine Verbrennung aufrechterhält oder verbreitet.

In industriellen Antriebskabinetten, in denen mehrere Platten, Kondensatoren und Hochstromleitungen einen gemeinsamen geschlossenen Raum besetzen,Diese Einstufung ist kein Kontrollkästchen, sondern eine praktische Brandschutzeigenschaft, die beschränkt, wie ein lokalisierter Fehler eskalieren kann..

Anforderungen an den ESD-Umgang

Die Gate-Driver-ICs und Optocouplers auf der A5E00412608 sind ESD-empfindlich.Kontakt mit Kunststoffoberflächen oder synthetischen Kleidungsstücken .

Bei der Installation oder dem Abbau ist ein geerdetes Handgelenkband zu verwenden, an einer leitfähigen Oberfläche zu arbeiten und die Platte in antistatischer metallisierter Verpackung zu transportieren.

Die gleichen Vorsichtsmaßnahmen gelten für die Entfernung der defekten Platte, die für die Rückgabe an eine Reparaturfirma richtig verpackt werden sollte, wenn eine Bewertung auf Bauteilsebene geplant ist.

Häufig gestellte Fragen

F1: Der MM440 löst beim Laufbefehl einen Fehler F022 (Bodenfehler) aus, aber durch Isolationswiderstandstests wurden der Motor und die Ausgangsverkabelung ohne Bodenfehler bestätigt.Könnte der A5E00412608 ein falsches Fehlersignal erzeugen??

F022 kann von der Auslöserplatine stammen, wenn die Strommessschaltung der Platine einen falschen Differenzstrom erzeugt.

Die aktuellen Sensoren des Boards speisen den Erdungsfehler-Erkennungsalgorithmus des Antriebs, und ein getriebener oder ausfallender Sensor erzeugt selbst bei einer gesunden Installation eine scheinbare Erdungsfehlersignatur.

Überprüfen Sie die aktuellen Sensorverbindungen der Platine, bevor Sie die Platine austauschen. Ein lockeres Glasfaserkabel zwischen Auslöserplatine und Steuerplatine ist eine häufige Ursache für falsche F022-Trips.

F2: Das Ersatzteil A5E00412705 ist erhältlich, aber A5E00412608 ist als nicht mehr vorrätig aufgeführt. Sind diese ohne Antriebskonfiguration austauschbar?

A5E00412705 und A5E00412608 sind eng verwandte Platten für dieselbe MM440-Anwendung. Mehrere Nachrüstlieferanten führen sie jedoch als austauschbare Ersatzplatten auf.Die interne Produktionsgeschichte von Siemens beinhaltet manchmal kleinere Hardware-Revisionen zwischen eng nummerierten Teilen.

Der sicherste Schritt besteht darin, die Seriennummer und das Herstellungsdatum des Antriebs mit dem Etikett der installierten Platine zu vergleichen, bevor die Austauschbarkeit bestätigt wird.

Beim Austausch eines Auslöserbretts sind keine Antriebsparameteränderungen erforderlich

F3: Nach der Installation eines Ersatzteils A5E00412608 läuft der MM440, aber die Motorstromwellenform zeigt eine leichte Asymmetrie in einer Phase. Ist dies ein Anzeichen für eine defekte Ersatzteilplatine?

Eine geringfügige Asymmetrie unmittelbar nach dem Aufbau der Platine spiegelt manchmal eine Reststrommessverschiebung im Sensorkreislauf der neuen Platine wider.mit automatischer Korrektur nach Abschluss des ersten Volllastzyklus des Antriebs.

Wenn die Asymmetrie über die ersten Minuten des betriebenen Betriebs hinaus anhält, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

F4: Die Platine A5E00412608 hat für eine IGBT-Position sichtbare Verbrennungsspuren am Torantriebsbereich. Ist die Ursache die Platine oder die IGBT?

Verbrennungsspuren an einer bestimmten Gate-Antriebsposition deuten fast immer darauf hin, dass das entsprechende IGBT einen Fehler erlitten hat, der einen abnormalen Strom zurück durch den Gate-Schaltkreis zwang.Dies ist fast immer ein Zeichen dafür, dass die IGBT zuerst ausfiel (Kurzschluss oder Tor-Oxid-Ausfall) und beschädigte die Auslöser-Board als Folge.

Vor der Installation einer Ersatz-Triggerplatte wird das IGBT-Leistungsmodul ¢ getestet, um zu bestätigen, dass alle sechs IGBT-Positionen einen normalen Widerstand des Gate-Kathodes aufweisen und keine Sammler-Emitter-Shorts aufweisen.

Die Installation eines neuen A5E00412608 auf einem Laufwerk mit einem ausfallenden IGBT wiederholt den Ausfall.

F5: Die MM440 mit der A5E00412608 wird außer Betrieb genommen. Das Auslöserbrett ist in perfektem Funktionszustand. Kann es als Ersatz für eine andere MM440 der gleichen Rahmengröße gelagert werden?

Ja eine bestätigte Funktionsauslösung eines stillgelegten Antriebs ist ein wertvoller Ersatzteil für andere MM440-Einheiten desselben Leistungsbereichs.

In leitfähiger (antistatisch metallisierter) Verpackung aufbewahren, auf der die Teilnummer A5E, das Antriebsmodell und die Rahmengröße sowie das Datum des Entfernens angegeben sind.

In einer trockenen Umgebung, fern von Wärmequellen aufbewahren.

Bevor sie in einer Ersatzanlage verwendet wird, prüfen Sie unter guter Beleuchtung auf mechanische Beschädigungen oder Korrosion des Anschlussbereichs.

Eine Platte, die jahrelang richtig gelagert wurde, wird normalerweise in Betrieb genommen.
