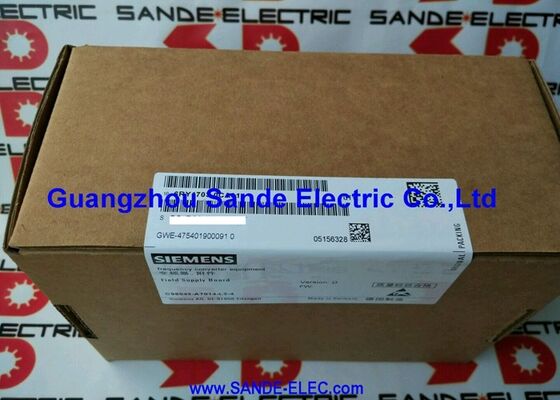

Siemens 6RY1703-0EA02 | SIMOREG DC-MASTER 6RA70 Feldversorgungskarte — C98043-A7004-L2 Hochstromerregung

Marktbestellnummer: 6RY1703-0EA02

Interne Komponente: C98043-A7004-L2 (Varianten -8, -9)

Hersteller: Siemens AG (Deutschland)

Produkttyp: Feldversorgungskarte — Erregungssteuerkarte

Hochleistungsfeldversorgung

Die 6RY1703-0EA02 ist die Feldversorgungskarte für große SIMOREG DC-MASTER 6RA70 Antriebe im Strombereich von 850A–1660A. Sie steuert den Gleichstrom der Feldwicklung des Motors — den magnetischen Fluss, dem der Ankerstrom entgegenwirkt, um Drehmoment zu erzeugen. Ohne stabilen, korrekt geregelten Feldstrom ist die Leistung des Gleichstrommotors bei jedem Betriebspunkt beeinträchtigt.

Bei der Antriebsgröße von 850A–1660A muss die Feldversorgungskarte höhere Leistungspegel verarbeiten als die Karten für kleinere Antriebe. Die C98043-A7004-L2 ist die passende Feldversorgungsbaugruppe für diesen Strombereich. Kleinere Antriebe im Bereich von 140A–510A verwenden die C98043-A7014-L2 (Marktnummer 6RY1703-0CA01) — eine andere Karte, die nicht mit der 6RY1703-0EA02 austauschbar ist.

Untervarianten und die Suffixe -8/-9

Die Basisplatine C98043-A7004-L2 ist in Untervarianten erhältlich, die durch das Suffix nach der L2-Bezeichnung identifiziert werden — insbesondere L2-8 und L2-9. Diese Suffixe kennzeichnen spezifische Produktionskonfigurationen, die an bestimmte Leistungsteilbaugruppen im Bereich von 850A–1660A gebunden sind. Die Marktbestellnummer 6RY1703-0EA02 umfasst diese Varianten.

Stellen Sie bei der Beschaffung eines Ersatzteils sicher, dass Sie die genaue Untervariante vom Etikett der installierten Karte bestätigen. Der Einbau einer falschen Untervariante kann zu einer falschen Feldstromregelung für das jeweilige Leistungsteil führen.

Antriebsbereich und Kartenauswahl

Wichtige Spezifikationen

FAQ

F1: Der SIMOREG zeigt F038 (Feldstromverlust) bei einem 1200A-Antrieb an. Ist die 6RY1703-0EA02 die wahrscheinliche Ursache?

F038 bei einem 1200A-Antrieb — der in den Bereich von 850A–1660A fällt, der von der C98043-A7004-L2 bedient wird — deutet direkt auf die Feldversorgungskarte hin. Bestätigen Sie dies, indem Sie den tatsächlichen Feldstrom an den Motoranschlüssen mit einem Strommessgerät messen. Null oder deutlich reduzierter Feldstrom bei laufendem Antrieb bestätigt einen Kartendefekt.

F2: Kann die 6RY1703-0CA01 die 6RY1703-0EA02 ersetzen, wenn letztere nicht verfügbar ist?

Nein. Die 0CA01 (C98043-A7014-L2) ist für 140A–510A Antriebe ausgelegt. Die 0EA02 (C98043-A7004-L2) bedient den Bereich von 850A–1660A. Sie unterscheiden sich in der Schaltungskapazität und der Thyristorbrückenschaltung. Der Einbau der falschen Karte führt zu falschem Feldstrom und möglichen Motorschäden.

F3: Die Feldversorgungskarte fiel nach einem Motorisolationsfehler aus. Was ist die richtige Reparaturreihenfolge?

Testen Sie zuerst den Isolationswiderstand der Motorfeldwicklung. Ein Wicklungs-Erde-Fehler im Feldkreis erzeugt den Überstromzustand, der die Feldversorgungskarte zerstört. Reparieren Sie zuerst die Motorisolation und bauen Sie dann die Ersatzkarte 6RY1703-0EA02 ein. Der Einbau der neuen Karte ohne Behebung des Motorfehlers führt zu einem sofortigen Wiederholungsfehler.

F4: Erfordert der Austausch der Feldversorgungskarte CUD1-Parameteränderungen?

Nein. Die CUD1-Parameter — einschließlich der Feldstromsollwerte und Feldabschwächungskurven — bleiben unverändert. Die neue Karte übernimmt die Feldregelung sofort nach dem Einschalten mit den vorhandenen Parametereinstellungen.

F5: Woher bezieht man die ausgelaufene 6RY1703-0EA02?

Spezialisten für SIMOREG DC-Antriebsteile und industrielle Reparaturunternehmen halten Austauschbestände vor. Bestätigen Sie die Untervariante C98043-A7004-L2 (-8 oder -9) vom Etikett der installierten Karte, bevor Sie bestellen. Fordern Sie von jedem Aftermarket-Anbieter ein Funktionsprüfzertifikat an.
