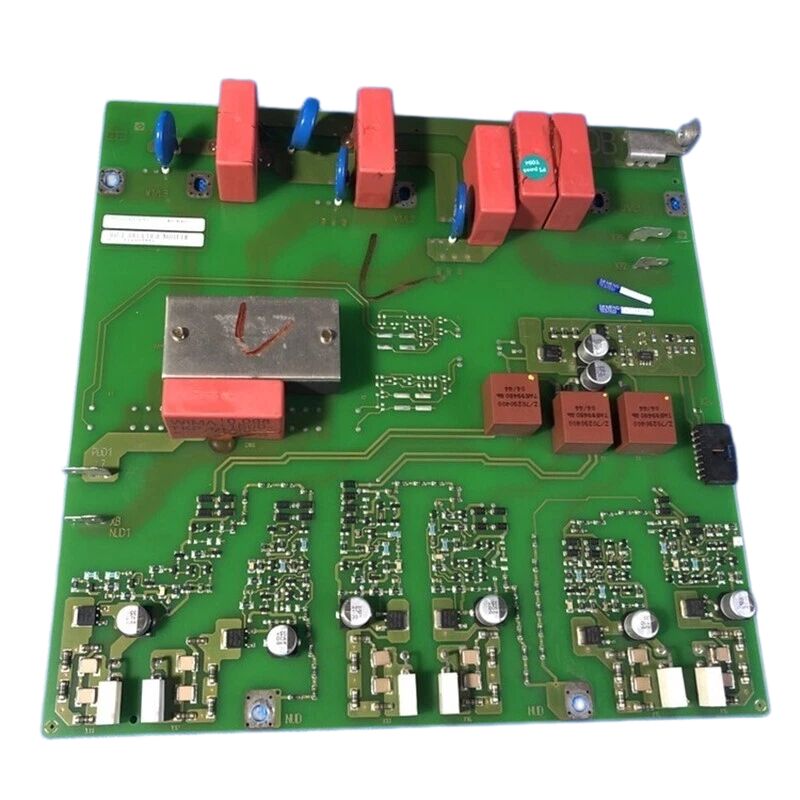

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB Board A5E00173192 A5EOO173192

Siemens A5E00173192 | A5E-Serie interne Antriebsplatine — Siemens Industrieantriebs-Leiterplatte

Teilenummer: A5E00173192

Hersteller: Siemens AG (Deutschland)

Produkttyp: Interne Antriebsplatine — Leiterplattenbaugruppe

Produktfamilie: Siemens A5E-Serie interne Antriebskomponenten

Anwendung: Interne Elektronikplatine für Siemens Industrieantriebs- und Wechselrichtersysteme

Produktionsstatus: Vom Hersteller eingestellt

Herkunftsland: Deutschland

Übersicht

Die A5E00173192 ist eine interne Antriebsplatine der Siemens A5E-Serie — eine der vielen Leiterplattenbaugruppen, die in den Industrieantriebs- und Wechselrichterplattformen von Siemens verwendet werden. Das Präfix A5E ist das interne Siemens-Komponenten-Nummerierungssystem, das für alle Antriebsfamilien gilt, von der MICROMASTER-Serie bis hin zu SIMOVERT MASTERDRIVES und SINAMICS.

Jede Baugruppe mit A5E-Nummer ist eine spezifische funktionale Unterplatine innerhalb der Elektronikarchitektur einer Antriebseinheit, unabhängig davon, ob sie eine Stromversorgung, ein Steuersignal, eine Messung oder eine Schnittstellenfunktion übernimmt.

Siemens-Antriebseinheiten sind modular in ihrem Elektronikaufbau. Anstatt einer einzigen monolithischen Platine ist die interne Elektronik eines Antriebs in mehrere Leiterplattenbaugruppen unterteilt, die jeweils einen definierten Satz von Funktionen übernehmen. Einige Platinen steuern die Schaltnetzteile für die Steuerelektronik des Antriebs.

Andere kümmern sich um die Signalaufbereitung für analoge Ein- und Ausgänge, die digitale E/A-Schnittstelle oder Lüfter- und Wärmemanagementkreise.

Wieder andere dienen als Schnittstellenplatinen zwischen der Hauptsteuerplatine des Antriebs und seinem Leistungsteil.

Die A5E00173192 ist eine solche interne funktionale Baugruppe innerhalb dieser geschichteten Architektur.

Das Vorhandensein der Platine in Wartungsaufzeichnungen kommt in der Regel zum Vorschein, wenn ein Antrieb repariert wird oder seine interne Elektronik nach einem Komponentenausfall ausgetauscht wird.

Die korrekte Identifizierung der Platine anhand ihrer A5E-Nummer ist unerlässlich — die A5E-Bezeichnung ist einzigartig für eine bestimmte Produktionsbaugruppe, und der Austausch einer ähnlich aussehenden Platine mit einer anderen Teilenummer kann zu einer inkompatiblen Schaltung führen, die im Elektronikstapel des Antriebs nicht korrekt funktioniert.

Wichtige Spezifikationen

A5E-Nummerierung und Platinenidentifikation

Das Präfix A5E in den internen Siemens-Teilenummern steht für eine bestimmte Klasse von Ersatz- und Service-Teilen, die in den deutschen Produktionsstätten von Siemens hergestellt werden. Diese Nummern erscheinen auf dem Etikett der Platine selbst, auf dem internen Schaltplan des Antriebs und in der Service-Dokumentation des Antriebs.

Sie unterscheiden sich von der Hauptmarkt-Bestellnummer des Antriebs (Präfixe 6SE, 6SL, 6RA und ähnliche).

Wenn ein Antrieb zur internen Wartung geöffnet wird, ist die A5E-Nummer auf jeder Platine die definitive Kennung für die Beschaffung eines Ersatzteils.

Die Nummer kodiert direkt das spezifische Schaltungsdesign, die Komponenten-Spezifikation und die Produktionsrevision der Platine — all dies muss übereinstimmen, damit ein Ersatzteil korrekt funktioniert.

Die A5E00173192 gehört zum Bereich der niedrigeren Nummern von A5E-Antriebskomponenten, was darauf hindeutet, dass sie in einer früheren Phase der Antriebsprodukthistorie von Siemens hergestellt wurde.

Platinen in diesem Nummernkreis werden häufig mit älteren SIMOVERT MASTERDRIVES und frühen SINAMICS-Plattformen sowie mit der MICROMASTER-Familie in Verbindung gebracht, die SINAMICS im Siemens-Antriebsportfolio vorausging.

Beschaffung eingestellter A5E-Platinen

Da die A5E00173192 von Siemens eingestellt wurde, fallen die Beschaffungsoptionen in zwei Kategorien: den industriellen Aftermarket und spezialisierte Antriebsreparaturdienste.

Der industrielle Aftermarket bietet Platinen, die aus stillgelegten Antrieben ausgebaut wurden, Platinen, die auf Lager für ältere Ersatzteile liegen, und überholte Baugruppen, die gereinigt, getestet und von der Reparaturfirma mit Garantie versehen wurden.

Dies sind die zugänglichsten Quellen für Teile, die über offizielle Siemens-Kanäle nicht mehr erhältlich sind.

Spezialisierte Antriebsreparaturfirmen — Unternehmen, die Siemens MASTERDRIVES, MICROMASTER und frühe SINAMICS-Einheiten auf Platinenebene wiederaufbauen — verfügen manchmal über A5E-Komponentenbestände als Teil ihres Reparatur-Austauschbestands.

Einige Firmen können auch eine ausgefallene A5E00173192-Platine auf Komponentenebene reparieren, anstatt die gesamte Baugruppe auszutauschen, was eine kostengünstige Option sein kann, wenn der Ausfallmodus der Platine lokalisiert ist.

In beiden Fällen ist es unerlässlich, die A5E00173192-Nummer mit dem Etikett auf der installierten Platine abzugleichen, bevor Sie eine Beschaffung vornehmen, um den Erhalt eines falschen Teils zu vermeiden.

Handhabung und ESD-Vorsichtsmaßnahmen

Alle A5E-Serien-Leiterplattenbaugruppen enthalten Komponenten, die empfindlich auf elektrostatische Entladung (ESD) reagieren. Die Standard-Vorsichtsmaßnahmen von Siemens gelten: Die Platine darf nicht auf nichtleitenden Oberflächen (Kunststofftische, Kunststoffschalen) abgelegt werden, darf nicht mit Kleidung aus synthetischen Fasern in Berührung kommen und muss in leitfähiger (metallisierter) Verpackung transportiert und gelagert werden. Ein geerdetes Antistatik-Armband ist bei der Handhabung der Platine erforderlich.

Die Lötspitze muss geerdet sein, wenn Nacharbeiten durchgeführt werden.

Diese Vorsichtsmaßnahmen gelten für die A5E00173192 in allen Phasen — Wareneingangsprüfung, Lagerung, Installation und Ausbau.

FAQ

F1: Ein Siemens-Antrieb hat eine interne Platine mit der Bezeichnung A5E00173192. Wie wird dies vor der Bestellung eines Ersatzteils als korrektes Teil bestätigt?

Kreuzreferenzieren Sie die A5E-Nummer, die auf dem Etikett der installierten Platine aufgedruckt ist, mit dem internen Schaltplan oder der Teileliste des Antriebs.

Für MASTERDRIVES- und MICROMASTER-Einheiten ist die Teileliste typischerweise in der Ersatzteil-Dokumentation des Antriebs zu finden (verfügbar vom Siemens Industry Support für registrierte Benutzer).

Das Etikett auf der Platine selbst ist die primäre Referenz — verlassen Sie sich nicht auf visuelle Ähnlichkeit mit anderen Platinen, wenn Sie die korrekte A5E-Nummer identifizieren.

F2: Die A5E00173192 ist ausgefallen. Lohnt es sich, eine Reparatur auf Komponentenebene zu versuchen, anstatt eine Ersatzplatine zu beschaffen?

Eine Reparatur auf Komponentenebene ist machbar, wenn der Ausfall lokalisiert ist und die beschädigten Komponenten identifizierbar sind — ein verbrannter Widerstand, ein ausgefallener Kondensator oder ein beschädigter Stecker. A5E-Serien-Platinen aus dieser Zeit verwenden Standard-Through-Hole- und SMD-Komponenten, die von qualifizierten Elektroniktechnikern repariert werden können.

Wenn der Ausfall jedoch in einem proprietären Gate-Treiber-IC oder einem Siemens-spezifischen ASIC liegt, der nicht kommerziell erhältlich ist, ist der Austausch der Platine der einzig praktikable Weg.

F3: Kann der Antrieb vorübergehend ohne die installierte A5E00173192-Platine betrieben werden?

Dies hängt von der spezifischen Funktion ab, die die Platine im Elektronikstapel des Antriebs erfüllt. Platinen, die Hauptsteuerfunktionen übernehmen (Stromversorgung der Steuerplatine, Hauptstromrückkopplung, Gate-Ansteuerung), sind für den Betrieb zwingend erforderlich — der Antrieb kann ohne sie nicht laufen.

Platinen, die Hilfs- oder Zusatzfunktionen übernehmen, können einen eingeschränkten Betrieb oder einen Diagnosemodus ermöglichen. Konsultieren Sie das Schaltbild des Antriebs, um festzustellen, ob sich die A5E00173192 in einem kritischen Signalpfad befindet, bevor Sie versuchen, sie ohne sie zu betreiben.

F4: Gibt es einen Siemens-Nachfolger oder ein modernes Äquivalent für die A5E00173192 bei einem SINAMICS-Upgrade?

Bei Antrieben, die von älteren Plattformen (MASTERDRIVES, ältere MICROMASTER-Versionen) auf SINAMICS modernisiert werden, ändert sich die gesamte Elektronikarchitektur — SINAMICS verwendet DRIVE-CLiQ für die interne Kommunikation anstelle der parallelen Platinenschnittstellen der MASTERDRIVES-Generation.

Es gibt kein direktes Plug-in-Äquivalent für einzelne A5E-Platinen in SINAMICS. Die Modernisierung ersetzt die gesamte Antriebseinheit, und die A5E00173192 hat keine einzelnen Nachfolgekomponenten in der SINAMICS-Architektur.

F5: Wie sollte die A5E00173192 gelagert werden, wenn sie als Ersatzteil aufbewahrt wird?

Lagern Sie sie in ihrer originalen leitfähigen Verpackung oder, falls die Originalverpackung nicht verfügbar ist, wickeln Sie die Platine in metallisiertes Antistatik-Beutelmaterial und legen Sie sie in einen starren leitfähigen Behälter. Die Lagerbedingungen sollten trocken sein, mit Temperaturen zwischen -25°C und +70°C und ohne Kondensation.

Vermeiden Sie es, die Platine in der Nähe von starken Magnetfeldern oder Vibrationsquellen zu platzieren. Beschriften Sie den Lagerbehälter deutlich mit der A5E-Teilenummer und dem Datum der Außerbetriebnahme und fügen Sie alle relevanten Inbetriebnahme-Notizen des Antriebs hinzu, die bei der zukünftigen Installation hilfreich sein können.
