ORIGINAL SIEMENS S120 INVERTER/CONVERTER IGD Trigger Board A5E36717803 A5E367178O3 Die Auslöser für die Anlage werden in der Anlage A5E36717803 angegeben.

Siemens A5E36717803

Teilnummer:A5E36717803

WLX-Referenz:WLX_999999

Hersteller:Siemens AG (Deutschland)

Typ der Ware:SINAMICS Power Block Reparaturmontage IGD2/R4 Antriebssteuerung Inverter Board

Übersicht

The A5E36717803 is the SINAMICS Power Block Repair assembly in the IGD2/R4 series for 480V/490A applications — the next-generation gate driver board and IGBT module set that succeeded the earlier A5E00714562 and A5E00825002 assemblies. Wo die früheren Stromversorgungsblöcke jeweils ein einzelnes IGBT-Modul FS450R12KE3-S1 enthielten, geht die A5E36717803 die Konfiguration einen Schritt weiter: Sie umfasst zwei IGBT-Module FS450R12KE3-S1,mit einer Leistung von 490 A, die für SINAMICS-Antriebe im oberen Bereich des 480-Volt-Fahrwerks erforderlich ist.

Die Bezeichnung WLX_999999, die neben der Nummer A5E auf dem Produktetikett angezeigt wird, ist die interne Service-Engineering-Referenz von Siemens für diese spezifische Stromversorgungskonfiguration.WLX-Vorzeichen kennzeichnen Reparaturbaugruppen nach ihrem Service-Engineering-Batch, die sie von den Produktnummern der Marktbestellung unterscheiden.

Die Nummer A5E36717803 erscheint in den Bestellsystemen und Ersatzteildatenbanken; die WLX-Referenz wird von den Serviceingenieuren bei der Dokumentation von Reparaturen und Serviceaufzeichnungen verwendet.

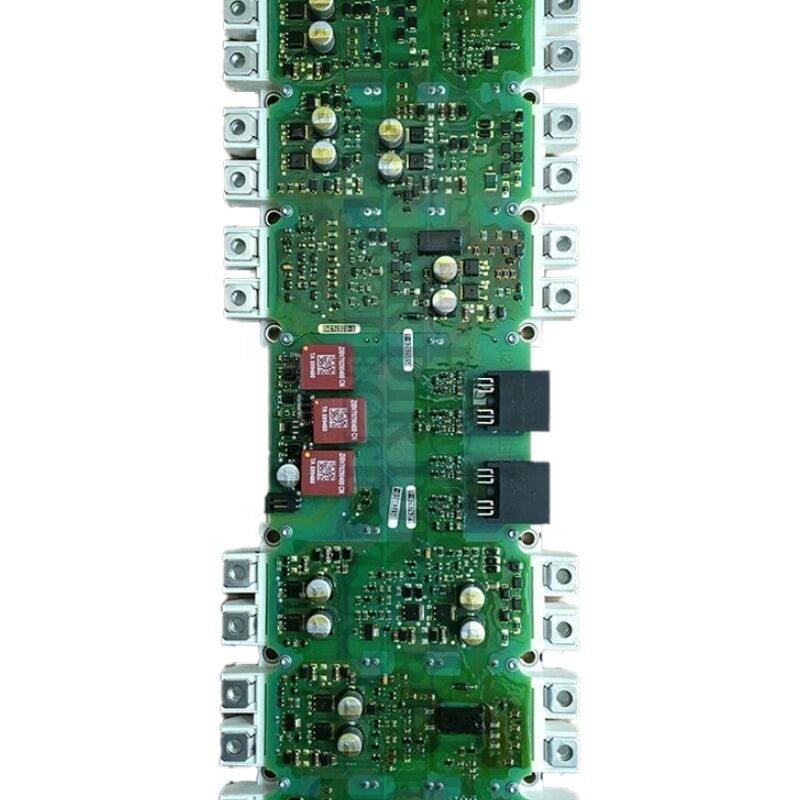

Diese Baugruppe wird als vollständige, zusammengepasste Einheit geliefert, die IGD2-Gate-Treiberplatine und beide IGBT-Module kommen zusammen, thermisch schnittstellenbereit für die Installation.

Die Anpassung der Torsteuerplatine an die spezifischen IGBT-Module ist nicht zufällig: Die Torantriebsparameter (Werte des Torwiderstands, Ausgangsstrommenge,Die Geräte sind speziell für die Tormerkmale des FS450R12KE3-S1 kalibriert..

Die Trennung der Baugruppe und der Zulieferkomponenten einzeln birgt die Gefahr einer Nichtübereinstimmung von Tor-Antrieb, die die Lebensdauer von IGBT verkürzen oder ein abnormales Schaltverhalten verursachen kann.

Schlüsselmerkmale

Dual-IGBT-Konfiguration bei 490A

Der Schritt von Single-IGBT zu Dual-IGBT-Konfigurationen wird durch die thermischen Grenzwerte der einzelnen IGBT-Module bestimmt.mit einer Leistung von mehr als 50 W undDie thermische Leistung eines einzelnen Moduls begrenzt den nutzbaren Strom unter 490A.

Durch die Installation zweier FS450R12KE3-S1-Module – einer für jede Hälfte der Wechselrichterphasenpaare oder in einer parallelen Konfiguration angeordnet – verteilt der A5E36717803 Strom und Wärme zwischen zwei Geräten,Erreichung der höheren 490A-Klasse, wobei jedes Modul innerhalb seines sicheren Betriebsbereichs gehalten wird.

Dieses Dual-Module-Design verbessert zudem die Zuverlässigkeit durch eine Abwertung.die die Temperaturschwankung der Verbindung während der Lastzyklen verringert und die Nutzungsdauer des Moduls verlängert, verglichen mit einem Modulkonzept, das näher an seiner Grenze liegt.

Das IGD2-Gatter-Treiberbrett in der A5E36717803 ist so angepasst, dass beide IGBT-Module synchron angetrieben werden können beide Geräte in einer gegebenen Wechselrichterphasenposition empfangen ihre Gatterimpulse gleichzeitig,Gewährleistung einer ausgewogenen Stromverteilung zwischen den beiden Parallelmodulen.

IGD2/R4 Architektur

Der Formfaktor R4 kennzeichnet das physikalische Montageformat, das in diesem Leistungsbereich von SINAMICS-Chassis-Antrieben verwendet wird.Das IGD2-Board wird direkt auf die IGBT-Modulmontage montiert und über eine standardisierte Schnittstelle mit der Steuerungseinheit des Antriebs verbunden.

Diese Schnittstelle überträgt die PWM-Schaltbefehle von der CU auf den IGD2.und trägt die aktuellen Mess- und Temperatursensordaten aus dem IGD2 zurück zu den Schlusskontrollalgorithmen der CU.

Das IGD2-Board implementiert auf jeder IGBT-Position einen Hardware-Level-Desaturationsschutz.

Wenn die Spannung nicht auf das erwartete Sättigungsniveau sinkt, was darauf hindeutet, dass das Gerät den angeordneten Strom nicht leiten kann, unterdrückt der IGD2 sofort alle Torimpulse.Diese Mikrosekunden-Level-Antwort verhindert die Art von anhaltenden Überstrom, die IGBT-Kreuzungen zerstört, die schneller reagieren als alle Softwarefehler in der Steuerungseinheit.

Thermisches Schnittstellenmaterial (TIM)

Das in der Betriebsdokumentation A5E36717803 gelegentlich genannte Suffix "TIM" gibt an, dass die Baugruppe mit vorangebrachtem oder mitgeliefertem thermischen Schnittstellenmaterial geliefert wird. Correct thermal coupling between the IGBT module base plates and the drive heatsink is critical — thermal resistance at this interface directly determines how high the IGBT junction temperature rises during full-load operation.

Fehlende oder falsch eingesetzte TIM ist eine häufige Ursache für IGBT-Übertemperaturwarnsignale (F30022) nach der Installation, auch wenn die Heizkessel selbst gut gekühlt ist.

Häufig gestellte Fragen

F1: Das Laufwerk verfügt derzeit über einen Stromblock A5E00714562. Kann A5E36717803 direkt als Ersatz installiert werden?

Der A5E36717803 ist der von Siemens benannte Nachfolger des A5E00714562 und wurde als Feldersatz für diesen Baugrupp entwickelt.In den meisten SINAMICS G120- und G150-Fahrwerkskonfigurationen im anwendbaren Leistungsbereich, wird es in der gleichen Position installiert und verbindet sich auf die gleiche Weise.

Bestätigen Sie jedoch den Produktionszustand und die Firmwareversion des spezifischen Laufwerks mit der Anwendbarkeitstabelle für Siemens Nachfolger.

Einige sehr frühe Produktionslaufwerke benötigen möglicherweise eine Firmware-Aktualisierung, bevor die elektronische Identifizierung der neueren IGD2-Board vom Komponentenmanagementsystem des Laufwerks korrekt erkannt wird.

F2: Was bedeutet die Bezeichnung "WLX_999999" auf dem Etikett?

WLX ist Siemens' internes Service-Engineering-Batch-Referenzsystem für Antriebsreparaturbaugruppen. WLX_999999 identifiziert diese spezielle Stromblockkonfiguration innerhalb des Siemens-Reparaturteilsystems.

Sie wird von Siemens-Service-Ingenieuren für Reparaturdokumentation und Servicegegebenheiten verwendet.

Für Bestell- und Ersatzteilzwecke ist die Nummer A5E36717803 die richtige Referenz. Die WLX-Nummer ersetzt die A5E-Nummer in keinem Einkaufs- oder Lagerbestandskontext.

Q3: Der Antrieb zeigt F30022 (IGBT-Übertemperatur) innerhalb von 10 Minuten nach Volllastbetrieb, nachdem der A5E36717803 Stromblock installiert wurde.Was ist die wahrscheinlichste Ursache?

F30022 kurz nach dem Einbau mit einer kühlen Spülkanne ist das klassische Anzeichen eines falschen oder fehlenden thermischen Schnittstellenmaterials zwischen den Grundplatten des IGBT-Moduls und der Spülkante.

Wenn TIM während der Installation nicht oder ungleichmäßig aufgetragen wurde, ist der Wärmewiderstand von der IGBT-Kopplung an die Kühlkörper viel höher als das thermische Modell des Antriebs erwartet.

Die IGBT-Verbindung erreicht eine Übertemperatur, bevor sich der Kühlkörper deutlich erwärmen kann.

Entfernen und erneut installieren Sie den Stromblock mit der korrekten TIM-Anwendung nach dem Installationsverfahren von Siemens.

F4: Das A5E36717803 umfasst zwei IGBT-Module. Kann nur dieses Modul ersetzt werden, wenn eines der beiden Module im Betrieb ausfällt?

Keine

Die beiden FS450R12KE3-S1-Module in der A5E36717803 arbeiten parallel und müssen für eine ausgewogene Stromteilung die gleichen Schaltmerkmale aufweisen.

Bei einem Ausfall sollte die komplette Baugruppe A5E36717803 ersetzt werden.

Die Einrichtung eines neuen IGBT-Moduls neben einem veralteten Modul mit unterschiedlichen Torschwellen- und Schaltgeschwindigkeitsmerkmalen birgt ein Risiko einer ungleichen Stromverteilung.die das neue Modul überlasten oder Zeitungleichgewichte verursachen können.

F5: Dieser Stromblock ist als ausgeschaltet aufgeführt. Ist A5E36717803 noch über irgendeinen Kanal verfügbar?

Mit dem von Siemens eingestellten Teil ist der industrielle Nachrüstmarkt die Hauptquelle.

Bei der Beschaffung müssen die WLX-Referenzen auf dem Etikett bestätigt werden, um zu überprüfen, ob die Baugruppe die richtige Konfiguration hat, und vor dem Versand Dokumentationen mit den Ergebnissen der funktionalen Prüfungen angefordert werden.

Dienstleistungsaustauschprogramme in denen ein defektes Gerät im Austausch gegen einen geprüften Ersatz zurückgegeben wird sind eine weitere Option, die von vielen Spezialisten für die Reparatur von industriellen Antrieben angeboten wird.
