Teilenummer: MC00160783M01
Produkttyp: Inverter CPU / IO-Steuerplatine (Integrierte Steuerungsplatine)
Funktion: Zentrale CPU und Ein-/Ausgabe-Schnittstellen-Steuerplatine für industrielle Frequenzumrichter / Inverter-Systeme
Anwendung: Industrielle Drehzahlregelung für Wechselstrommotoren, Frequenzumrichter, Antriebssysteme für die Automatisierung

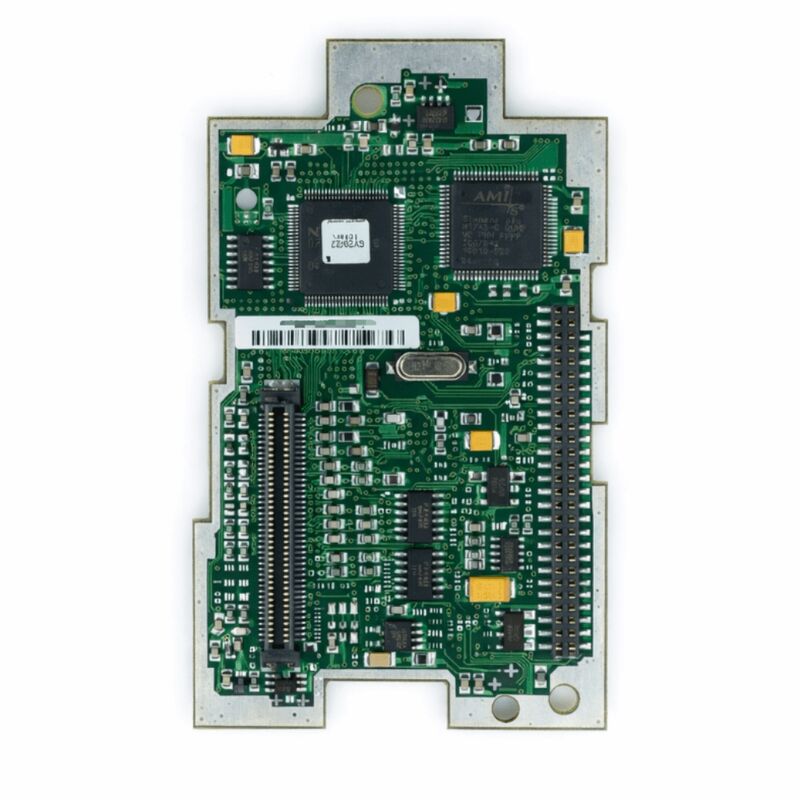

Das MC00160783M01 ist eine integrierte CPU- und E/A-Steuerungs-Leiterplatte, die für industrielle Frequenzumrichter (VFD) und Inverter-Systeme entwickelt wurde. In der Architektur eines modernen Industrieinverters ist die CPU-E/A-Steuerplatine der operative Kern: Sie vereint den Prozessor des Antriebs — der die Motorsteuerungsalgorithmen, die Parameterverwaltung und die Kommunikationsprotokolle ausführt — mit der Ein-/Ausgabe-Schnittstellenschaltung, die den Antrieb mit dem übergeordneten Automatisierungssystem verbindet.
Auf einer einzigen Platine übernimmt die CPU-E/A-Steuerkarte die Echtzeitberechnungen, die für die Motorsteuerung erforderlich sind, und verwaltet gleichzeitig die diskreten und analogen Signale, die den Antrieb mit Sensoren, Aktoren, SPS und Bedienfeldern verbinden.
Industrielle Frequenzumrichter verlassen sich auf die CPU-E/A-Platine als ihr Entscheidungszentrum.
Geschwindigkeitsreferenzen kommen vom Anlagensteuerungssystem. Rückmeldesignale von Motorstromsensoren, Encoder-Feedback und Temperaturüberwachungen werden verarbeitet. Steuerausgänge für Start, Stopp, Vorwärts, Rückwärts und Fehlerrelais gehen über die E/A-Schnittstelle. All dies läuft über das MC00160783M01.
Wenn diese Platine ausfällt, verliert der Antrieb in der Regel seine gesamte Betriebsfähigkeit — er kann sich einschalten, aber keine Befehle annehmen, oder er kann seine Selbsttestsequenz überhaupt nicht abschließen.
Der Versionsbezeichner M01 des MC00160783M01 kennzeichnet dies als die erste Version dieser spezifischen Platine und legt ihre Rolle in der Konfigurationsbasis des Antriebs fest.
Industrielle Steuerplatinen dieser Art sind nach strengen Zuverlässigkeitsstandards ausgelegt — sie müssen in industriellen Umgebungen, in denen Vibrationen, Temperaturschwankungen und elektromagnetische Störungen an der Tagesordnung sind, kontinuierlich und ohne Unterbrechung arbeiten.
| Parameter | Wert |
|---|---|
| Teilenummer | MC00160783M01 |
| Produkttyp | Inverter CPU / IO-Steuerplatine |
| Funktion | CPU-Verarbeitung und E/A-Schnittstelle für VFD-Systeme |
| Anwendung | Industrielle Frequenzumrichter / Wechselstromantriebe |
| Betriebstemperatur | 0 – 55°C (typischer Industriestandard) |
| Signalinterface | Analoge und digitale E/A für Antriebssteuerung |
| Steuersignale | 24V DC digitale E/A (typisch) |
Das MC00160783M01 integriert zwei Funktionen, die in früheren Antriebsgenerationen oft separate Platinen belegten: die CPU und die E/A-Schnittstelle. Der CPU-Teil führt den Motorsteuerungsalgorithmus aus — in modernen Antrieben ist dies typischerweise ein Vektorsteuerungs- oder Direktmomentsteuerungsalgorithmus, der präzise Zeitsteuerung und hohe Abtastraten erfordert.
Der Algorithmus berechnet die erforderlichen Spannungsvektoren, die basierend auf der befohlenen Geschwindigkeit oder dem Drehmoment und den gemessenen Motorströmen an den Motor angelegt werden.
Er erzeugt die PWM-Schaltbefehle, die an die IGBT-Gate-Treiber des Antriebs gehen, und das mit einer Zykluszeit, die in Mikrosekunden gemessen wird.
Der E/A-Teil übernimmt die langsamere, aber ebenso wichtige Aufgabe der Schnittstellenanbindung des Antriebs an die Anlagenumgebung.
Digitale Eingänge empfangen Signale von externen Quellen: den SPS-Startbefehl, das Fehlerquittierungssignal, den Motortemperaturschalter-Eingang, die Not-Aus-Schleife. Digitale Ausgänge senden Statusmeldungen zurück an die SPS: Antrieb läuft, bei Geschwindigkeit, Fehler, Bereitschaft.
Analoge Eingänge nehmen Geschwindigkeitsreferenzen vom Prozesssteuerungssystem entgegen — typischerweise 4–20mA Stromsignale oder 0–10V Spannungssignale.
Analoge Ausgänge melden die tatsächliche Motorgeschwindigkeit oder das Drehmoment zurück an das DCS- oder SCADA-System.
Die Kombination beider Funktionen auf dem MC00160783M01 reduziert die Anzahl der Platinen im Antrieb, vereinfacht die interne Verdrahtung und verbessert die Signalintegrität — die CPU und die E/A-Schnittstelle teilen sich eine gemeinsame Masse-Referenz ohne den Platinen-übergreifenden Signalweg, den separate Designs erfordern.
Die CPU auf dem MC00160783M01 führt die Echtzeit-Motorsteuerung mit der Rate durch, die die Modulationsstrategie des Antriebs erfordert. Für einen typischen Industrieinverter, der mit einer Schaltfrequenz von 2 kHz bis 16 kHz arbeitet, läuft der Regelkreis mit der gleichen Frequenz — die CPU muss ihre vollständige Regelkreisberechnung innerhalb einer Schaltperiode abschließen.
Bei einer Schaltfrequenz von 4 kHz sind das 250 Mikrosekunden pro Regelkreis.
Innerhalb dieses Zeitfensters liest die CPU ADC-Eingänge, führt den Regelalgorithmus aus, aktualisiert die PWM-Tastverhältnisse und bearbeitet alle Kommunikationsanfragen.
Der E/A-Prozessor, der gleichzeitig läuft, scannt die digitalen Eingänge mit einer Geschwindigkeit, die schnell genug ist, um Signale von der Anlage zu erfassen — ein Lauf-/Stopp-Signal oder ein Fehlereingang muss innerhalb weniger Millisekunden erkannt werden, um entsprechend zu reagieren.
Die analogen Eingänge werden mit Raten abgetastet, die für die langsamste Prozessvariable (typischerweise Geschwindigkeitsreferenz mit 10 ms Aktualisierungsrate) bis zum schnellsten Rückmeldesignal (Stromrückmeldung, abgetastet mit der Regelkreisrate) geeignet sind.
Beim Austausch des MC00160783M01 sollte der Parametersatz des Antriebs — der alle Konfigurationsdaten für den Motor, den Steuerungsmodus, die E/A-Zuweisung, die Kommunikationseinstellungen und die Schutzschwellen speichert — vor dem Ausbau aus dem Antrieb gesichert werden.
Nach der Installation der Ersatzplatine und dem Einschalten des Antriebs überprüfen Sie, ob der Speicher des Antriebs den Parametersatz beibehält (einige Antriebe speichern Parameter im nichtflüchtigen Speicher auf der Platine selbst, während andere sie in einem separaten Speichermodul oder in der Steuereinheit speichern).
Wenn der Parametersatz auf der ausgetauschten Platine gespeichert ist, muss er vor der Inbetriebnahme aus dem Backup neu geladen werden.
Jumper-Einstellungen, DIP-Schalterstellungen und alle Hardware-Konfigurationsschalter auf der Originalplatine müssen vor der Installation auf der Ersatzplatine übertragen oder abgeglichen werden.
F1: Nach einem Blitzeinschlag in die Anlagenversorgung reagiert der Inverter nicht mehr auf Steuerbefehle. Die Leistungsendstufe scheint unbeschädigt und der DC-Zwischenkreis lädt korrekt. Ist das MC00160783M01 die Ursache des Fehlers?
Blitzinduzierte Überspannungsereignisse beschädigen häufig den E/A-Schnittstellenbereich der Steuerplatine — die digitalen Eingang-Optokoppler und die Schutzschaltungen für die analogen Eingänge sind die am stärksten exponierten Komponenten.
Wenn sich der Antrieb einschaltet (DC-Zwischenkreis lädt, Display leuchtet), aber nicht auf Eingangssignale reagiert und keine Motorleistung erzeugt, ist wahrscheinlich die E/A-Schnittstelle des MC00160783M01 beschädigt.
Prüfen Sie auf andere Anzeichen: Ein Fehlercode auf dem Display, der auf einen internen Hardwarefehler hinweist, bestätigt einen Schaden auf Platinenebene.
F2: Das Display des Antriebs ist nach dem Einschalten komplett schwarz. Die Versorgungsspannung ist korrekt. Ist das MC00160783M01 die Ursache des Fehlers?
Ein schwarzes Display bei korrekter Versorgungsspannung deutet entweder auf einen Ausfall der internen Stromversorgung der CPU-Platine hin oder auf eine Unterbrechung der Display-Kommunikation zwischen der CPU-Platine und dem Display-Panel.
Bevor Sie auf einen Ausfall der CPU-E/A-Platine schließen, überprüfen Sie das Verbindungskabel zwischen der Platine und dem Display-Panel — stecken Sie es neu ein.
Prüfen Sie auch alle Steuerstromsicherungen auf der Platine. Wenn die Versorgung die Platine erreicht, das Display aber schwarz bleibt, muss die CPU-Platine ausgetauscht werden.
F3: Der Antrieb läuft im lokalen Handbetrieb korrekt, reagiert aber nicht auf Fernbefehlssignale über die digitalen Eingänge. Die E/A-Verkabelung wurde als korrekt verifiziert. Was ist die wahrscheinliche Ursache des Fehlers?
Ein Antrieb, der lokal reagiert, aber nicht remote bei korrekt verifizierter E/A-Verkabelung, deutet darauf hin, dass der digitale Eingangsabschnitt des MC00160783M01 einen Fehler aufweist — die Optokoppler für die Fernbefehlseingänge könnten ausgefallen sein, während andere Schaltungen funktionsfähig bleiben.
Überprüfen Sie die Parametereinstellungen, die zwischen lokaler und entfernter Steuersignalquelle wählen — stellen Sie sicher, dass der Antrieb für die Fernsteuerung über Eingänge konfiguriert ist.
Wenn die Einstellungen korrekt sind und die digitalen Eingang-LED-Anzeigen auf der Platine nicht aufleuchten, wenn die Fernsignale angelegt werden, sind die Eingang-Optokoppler ausgefallen.
F4: Ein Ersatz-MC00160783M01 wurde installiert. Der Antrieb läuft, zeigt aber eine falsche Motorgeschwindigkeit auf dem analogen Ausgang an und die SPS empfängt falsches Geschwindigkeits-Feedback. Was sollte überprüft werden?
Falsche analoge Ausgangssignale nach dem Austausch der Platine werden typischerweise durch einen Kalibrierungs-Offset im analogen Ausgangsteil der neuen Platine oder durch eine Nichtübereinstimmung bei den Parametern für den Ausgangsbereich verursacht. Überprüfen Sie die Parametereinstellungen für den analogen Ausgangsbereich (Auswahl 0–10V oder 4–20mA und die Ausgangsskalierung).
Wenn die Parameter mit der ursprünglichen Konfiguration übereinstimmen, der Ausgang aber immer noch falsch ist, hat die analoge Ausgangsschaltung auf der Ersatzplatine ein Kalibrierungs- oder Komponentenproblem, das eine Wartung erfordert.
F5: Das MC00160783M01 wird als Version M01 beschrieben. Wenn ein Ersatz M02 oder eine spätere Revision zeigt, ist die Verwendung sicher?
Revisionen einer Steuerplatine innerhalb derselben Teilenummerfamilie sind im Allgemeinen abwärtskompatibel — die M02-Revision würde Komponenten-Updates oder Zuverlässigkeitsverbesserungen beinhalten, während die gleiche funktionale Spezifikation und physische Schnittstelle beibehalten wird.
Bestätigen Sie jedoch mit der Dokumentation des Antriebsherstellers oder dem Ersatzteilkatalog, dass die M02-Revision als direkter Ersatz für M01 aufgeführt ist, bevor Sie sie installieren.
Einige Revisionsänderungen beinhalten Firmware-Updates, die die Parameterkompatibilität beeinflussen.
