| Herkunftsort | Deutschland |
| Markenname | SIEMENS |
| Zertifizierung | CE ROHS |
| Modellnummer | A5E01105817 |
Teilnummer:A5E01105817
Hersteller:Siemens AG (Deutschland)
Typ der Ware:SCR-Zündkarte ¢ Analog-Trigger-PCB (Thyristor-Gate-Antrieb)
Produktfamilie:SINAMICS V50
Anwendung:Wasserpumpe, Ventilator und Antriebe der HVAC/W/WW-Infrastruktur

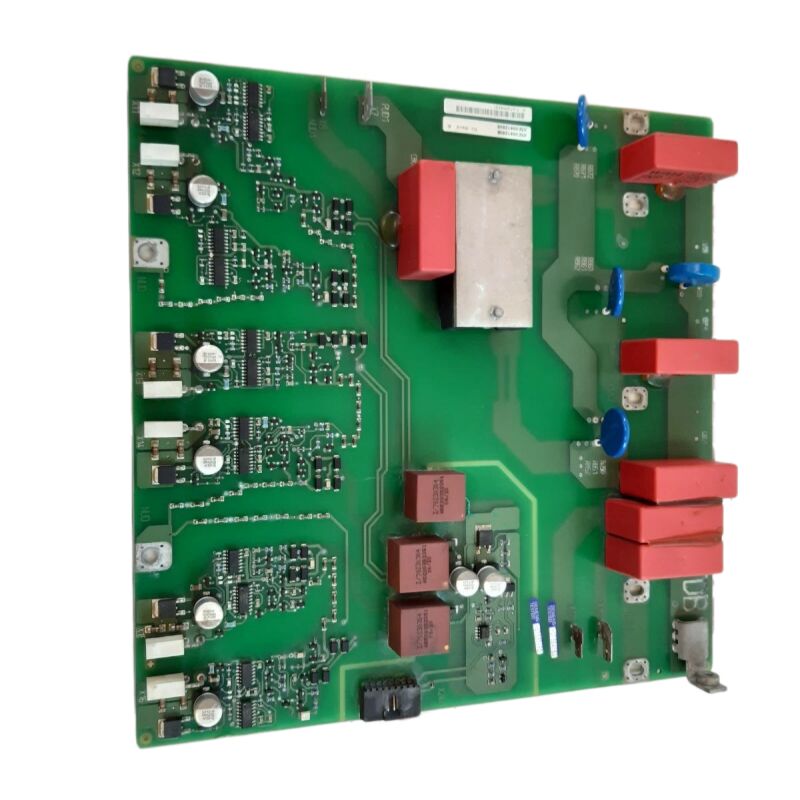

Die A5E01105817 ist die SCR-Zündkarte der Thyristor-Auslöser und die analoge Signalverarbeitungsplatine für den Siemens SINAMICS V50-Antrieb.Der V50 war die Infrastrukturantriebsplattform von Siemens, die speziell für Wasser und Abwasser entwickelt wurde, HVAC und Pumpenanwendungen im Leistungsbereich von 37 kW bis 250 kW (50 bis 400 PS).
Das sind die Antriebe, die Gebäudewasseranlagen, Kläranlagenpumpen, große Kreislaufventilatoren,und Kühlturm-Anlagen ️ Belastungen, bei denen eine variable Drehzahl im Vergleich zu einem Betrieb mit fester Drehzahl mit mechanischer Durchflussregelung erhebliche Energieeinsparungen ermöglicht.
Der A5E01105817 nimmt eine kritische Position in der Leistungsumwandlungskette des V50 ein.
The drive's AC input stage uses a thyristor (SCR) rectifier — a bank of silicon-controlled rectifiers — to convert the incoming three-phase AC supply into the DC link voltage that feeds the inverter section.
Im Gegensatz zu einem passiven Diodenrichter ist der Thyristorrichter fasengesteuert:der Schusswinkel jedes Thyristors wird so eingestellt, dass die Gleichspannung des Gleichspannungsbusses geregelt und die Vorladung der Gleichspannungskondensatoren während des Starts verwaltet wird.
Der A5E01105817 erzeugt diese Thyristor-Anschaltpulse und übernimmt die analogen Signalkonditionierungsfunktionen, die mit den Wechselstrom-Eingangs- und Vorladungsschaltkreisen verbunden sind.
Die Bezeichnung "Analogkarte", die auf diese Platine angewendet wird, spiegelt ihre Rolle bei der Verarbeitung der analogen Mess- und Steuerungssignale im V50-Versorgungsvorteil für die Leistungsumwandlung wider.Strommessung, und die phasensynchronisierten Zeitsignale, die bestimmen, wann jeder Thyristor in der Geradlinerbrücke ausgelöst wird.
Dies sind grundsätzlich analoge Funktionen, die vor dem digitalen Steuerungsprozessor des Laufwerks liegen.
| Parameter | Wert |
|---|---|
| Teilnummer | A5E01105817 |
| Hersteller | Siemens AG |
| Art der Ware | SCR-Zündkarte / Analog-Trigger-PCB |
| Produktfamilie | SINAMICS V50 |
| Anwendung | Wasser-, Abwasser-, Klimaanlage-, Pumpen-/Ventilatorantriebe |
| Leistungsbereich des Antriebs | 37 kW bis 250 kW (V50-Plattform) |
| Funktion | Thyristor (SCR) Phasenwinkelschießen, Analogsignalkonditionierung |
| Stand der Produktion | Nicht mehr erhältlich |
| Herkunftsland | Deutschland |
Ein Thyristor (SCR) ist ein Halbleitergerät, das Strom leitet, nachdem es einen Torimpuls empfangen hat, und weiterleitet, bis der Strom durch ihn auf Null fällt.Sechs Thyristor sind so angeordnet, dass jeder während des Teil des Wechselstrom-Wellenformzyklus, der seiner Position zugeordnet ist, leitet.
Durch die Veränderung des Zündwinkels, der Punkt im Wechselstromzyklus, an dem der Torimpuls abgegeben wird, kann die durchschnittliche Gleichstrom-Ausgangsspannung des Geradliners gesteuert werden.
Die A5E01105817 steuert diesen Schießwinkel.
It detects the zero crossings of all three AC supply phases — establishing the phase reference for each thyristor position — and generates firing pulses at the commanded angle relative to these references.
Der Zündwinkel wird durch die Hauptsteuerungselektronik des Antriebs auf der Grundlage des DC-Bus-Spannungseinstellpunktes festgelegt.Der Schusswinkel wird so gesteuert, dass die Gleichspannung innerhalb des Betriebsbereichs bleibt. Während der Vorladung wird der Feuerwinkel schrittweise vorangetrieben, um die Gleichspannung des DC-Busses ohne Belastung der Kondensatoren allmählich aufzubauen.
Der Phasensynchronisationskreis der Platine muss während des gesamten Betriebs an die Wechselstromfrequenz gebunden bleiben.
Verlust der Synchronisation durch eine vorübergehende Versorgungsstörung oder einen Plattenfehler erzeugt einen Schussimpuls-Timing-Fehler, der sofort die gesteuerte Leistung des Geradliners stört.
Neben dem SCR-Triggering führt der A5E01105817 eine analoge Signalkonditionierung für die Eingangsmessungen des V50 durch.Wechselspannungsmessungen von den Versorgungsterminals werden durch die Signalkonditionierungsschaltkreise der Platine verarbeitet, um die Spannungsfeedbacksignale zu erzeugen, die vom Gleichspannungsbusspannungsregler verwendet werden.
Aus diesen Messungen werden Daten zur Versorgungsspannungsgröße und -symmetrie extrahiert und mit den Schwellenparametern des Antriebs verglichen.
Die Platine prägt auch die Strommessung der Armatur aus dem Gleichrichterkreis.
Diese aktuelle Rückkopplung füttert sowohl die Stromgrenzfunktion des Berichterstatters als auch den Bodenfehlererkennungsalgorithmus.
Eine genaue Strommessung durch den A5E01105817 ist daher nicht nur für die normale Regelung, sondern auch für das Schutzverhalten des Antriebs von zentraler Bedeutung.
Der SINAMICS V50 richtete sich an ein spezifisches Marktsegment: große Wasser-, Abwasser- und HVAC-Anlagen, bei denen die Antriebsleistung von 37 kW bis 250 kW typisch ist,und wenn das Anwendungsprofil ∼ lange Laufzeiten bei variabler Last, relativ seltenen Start-Stopp-Zyklen, Pumpen-spezifischen Steuerungsfunktionen, erforderte eine speziell entwickelte Lösung anstelle eines Allzweckantriebs.
Der V50 beinhaltete eingebaute pumpenspezifische Funktionen: Mehrpumpenkaskadensteuerung, Rohrfüllroutinen, um Wasserhammer zu verhindern, Trockenlauferkennung,und Energieüberwachung, die auf das Betriebsprofil der Wasserinfrastruktur zugeschnitten ist.
Als die V50-Plattform eingestellt wurde, richtete Siemens für dieses Anwendungssegment den Ersatz durch die SINAMICS G120X an.
Der G120X setzt den Anwendungsfokus des V50 fort Pumpe und Ventilator mit optimierten, energiesparenden Funktionen aber verwendet eine IGBT-basierte Berichtigung anstelle einer Thyristor-Rektifizierung.und verwendet die aktuelle SINAMICS G Steuerungsarchitektur anstelle der internen Architektur des V50.
F1: Der SINAMICS V50 zeigt beim Starten einen Unterspannungsfehler des Gleichspannungsbusses, aber die Wechselstromversorgung wurde innerhalb der Spezifikation bestätigt. Könnte die A5E01105817 die Ursache sein?
Gleichspannungsunterspannung beim Starten mit einer bestätigten gesunden Wechselstromversorgung verweist direkt auf ein Problem im Geradlinersektor oder seiner Zündsteuerung.
Die A5E01105817 ist die wahrscheinlichste Fehlerquelle ∙ ein fehlerhafter Zündkreis bedeutet, dass die Thyristor in der Geradlinerbrücke nicht ausgelöst werden,Also keine DC Bus Spannung baut trotz AC-Versorgung vorhanden. Überprüfen Sie, ob vor dem Auftreten des Unterspannungsfehlers Vorladungsfehler des Thyristors erfasst werden.
Überprüfen Sie auch, ob die AC-Phasensynchronisierungs-Eingänge an der Platine intakt sind. Beschädigte Synchronisierungssignalverbindungen erzeugen falsche Zündwinkel, die zu einer geringen oder nullgerichteten Gleichstromleistung führen.
F2: Kann die A5E01105817 SCR-Anschaltkarte an Bord repariert und nicht ausgetauscht werden?
Die Reparatur auf Komponentenebene ist für Platinen wie die A5E01105817 möglich, wenn der Fehler auf identifizierbaren Komponenten lokalisiert wird ∙ Impulstransformatoren, Optocoupler, Zero-Crossing-Detection-ICs,oder passive Komponenten in den RC-Zeitungsnetzen.
Ein spezialisiertes Antriebsreparaturunternehmen mit Erfahrung bei Siemens-Analog-Triggerboards kann häufig die defekte Komponente zu einem Bruchteil der Kosten für die Beschaffung einer Ersatzteilplatine identifizieren und ersetzen.
Die Reparatur ist besonders attraktiv für nicht mehr hergestellte Teile, bei denen die Ersatzplattenversorgung vom Nachrüstmarkt begrenzt oder unsicher ist.
Nach der Reparatur muss immer eine Funktionslastprüfung durchgeführt werden, um sicherzustellen, dass alle sechs Feuerkanäle ordnungsgemäß funktionieren.
F3: Der V50-Antrieb schlägt die SCR-Brücke ab, zeigt aber ungleichgewichte Phasenströme am Eingang. Die Versorgung wurde bestätigt. Ist der A5E01105817 wahrscheinlich die Ursache dafür?
Unbalanced input currents with a confirmed balanced supply is a classic sign of non-uniform firing angles across the six SCR positions — one or more channels on the A5E01105817 is delivering its firing pulse at a different phase angle than the others.
Dies kann auf eine verschiebte RC-Komponente im Timing-Netzwerk für einen Kanal oder auf einen defekten Impulstransformator zurückzuführen sein.
Überprüfung durch Messung des Phasenwinkels jedes Thyristor-Gatterimpulses im Verhältnis zu seinem entsprechenden Wechselstrom-Null-Kreuzung mit einem Oszilloskop.
Nicht einheitliche Winkel bestätigen ein Schießkartenproblem.
F4: Ein Ersatzteil A5E01105817 wurde installiert und der Antrieb startet ohne Fehler, aber die Vorladzeit scheint länger zu sein als zuvor.
Eine etwas längere Vorladzeit nach einem Plattenwechsel kann eintreten, wenn sich die Vorladungswinkel-Rampenparameter der neuen Platte von den Komponentenverzögerungen der ursprünglichen Platte unterscheiden.
In den meisten Fällen ist dies gutartig und der Antrieb funktioniert normal nach Abschluss der Vorladung.
Wenn die Vorladezeit deutlich länger ist ̇ mehrere Minuten statt Sekunden ̇ überprüfen Sie, ob sich die Gleichspannung des Gleichspannungsbusses während der Vorladung tatsächlich mit einer angemessenen Geschwindigkeit aufbaut.
Eine zu langsame Aufbauzeit bei einer funktionsfähigen Abzündungskarte kann auf ein Problem mit dem Vorladwiderstand oder dem Kontaktor hindeuten, das nichts mit der Abzündungskarte der SCR zu tun hat.
F5: Der SINAMICS V50 ist am Ende seiner Lebensdauer und ein Ersatzantrieb wird geplant.
Für Pumpen- und Lüfteranwendungen im Leistungsbereich des V50 ist der SINAMICS G120X die aktuelle Nachfolgeplattform von Siemens.Energieoptimierung, und Feldbusverbindung.
Im Gegensatz zum Thyristorrichter des V50 verwendet der G120X eine IGBT-basierte aktive Frontend-Option für eine verbesserte Leistungsqualität oder einen passiven Diodenrichter in der Standardkonfiguration.Die Migrationsplanung sollte die Unterschiede in der Steuerung berücksichtigen, Parametrierung und Feldbuskonfiguration zwischen den beiden Plattformen.
Siemens stellt anwendungsspezifische Migrationsunterstützungsdokumentation für V50-G120X-Übergänge zur Verfügung.
