| Herkunftsort | Deutschland |
| Markenname | SIEMENS |
| Zertifizierung | CE ROHS |
| Modellnummer | A5E00825002 |
Teilenummer: A5E00825002
Hersteller: Siemens AG (Deutschland)
Produkttyp:Antriebsplatine — IGD1/R3-BGR IGBT-Gate-Treiber mit Leistungsmodulen
Produktfamilie: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

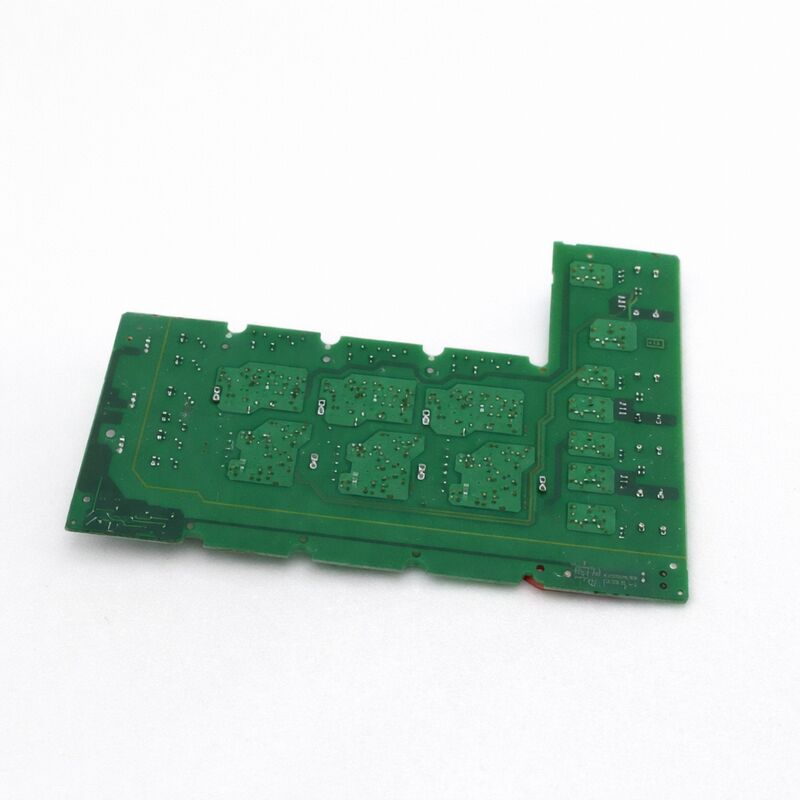

Die A5E00825002 ist die IGD1/R3-BGR-Antriebsplatine — die IGBT-Gate-Treiber-Baugruppe der ersten Generation, komplett mit IGBT-Leistungsmodulen — für Siemens MICROMASTER 440 und MICROMASTER 430 AC-Frequenzumrichter in der 110-kW-Klasse.
Die Platine ist das Herzstück des Leistungsbereichs des MM440 auf dieser Leistungsebene: Sie beherbergt die Gate-Treiber-Schaltung, die die Wechselrichter-IGBTs ansteuert, den Strommesspfad, der in den Vektorregelalgorithmus des Frequenzumrichters zurückspeist, und die IGBT-Module selbst, die die eigentliche Hochleistungs-AC-Schaltung durchführen.
Der MICROMASTER 440 mit 110 kW (6SE6440-2UD41-1FA1 und ähnliche) wird in einigen der anspruchsvollsten industriellen Dauerbetriebsanwendungen eingesetzt — große Kompressoren, schwere Förderbänder, Zentrifugen, Industrieventilatoren und Prozesspumpen, bei denen der Frequenzumrichter über längere Zeit nahe der Nennleistung läuft.
Auf dieser Leistungsebene nimmt die physische Größe des IGBT-Gate-Treibers und der Modulbaugruppe im Vergleich zu MM440-Varianten mit geringerer Leistung erheblich zu.
Die A5E00825002 spiegelt dies wider: Der R3-BGR-Formfaktor ist eine größere, substanziellere Baugruppe als die R-Serien-Platinen, die in kleineren Gehäusegrößen verwendet werden.
Der Suffix "BGR" in der Bezeichnung R3-BGR kennzeichnet die spezifische Platinenrevision für diese IGBT- und Stromrating-Kombination.
Er unterscheidet diese Platine von der eng verwandten A5E00825001 — die die 210A-Variante bei gleichem 480V/650VDC-Bus bedient — und bestätigt, dass das 260A-Rating spezifisch für die A5E00825002 ist und die beiden Platinen nicht austauschbar sind.
| Parameter | Wert |
|---|---|
| Teilenummer | A5E00825002 |
| Hersteller | Siemens AG |
| Produkttyp | Antriebsplatine — IGD1/R3-BGR mit IGBT-Leistungsmodulen |
| Gate-Treiber-Gen. | IGD1 (erste Generation) |
| Formfaktor | R3-BGR |
| AC-Eingangsspannung | 480V AC |
| DC-Zwischenkreisspannung | 650V DC |
| Strombelastbarkeit | 260A |
| IGBT-Modul | FS450R12KE3-S1 (450A/1200V) |
| Antriebsanwendung | MICROMASTER 440 / 430, ca. 110 kW Klasse |
| Produktionsstatus | Ausgelaufen |
| Herkunftsland | Deutschland |
Die Bezeichnung IGD1 kennzeichnet diese Platine als zur ersten Generation der IGBT-Gate-Treiber (IGD)-Serie von Siemens für SINAMICS- und MICROMASTER-Antriebe gehörend.
Die IGD1-Generation etablierte die grundlegende Architektur, die sich später zur IGD2 in den SINAMICS S120 und SINAMICS G120 Chassis-Plattformen entwickelte.
Die IGD1 funktioniert genauso wie spätere Generationen: Sie empfängt PWM-Schaltbefehle von der Steuereinheit des Frequenzumrichters über Glasfaserverbindungen, erzeugt die Gate-Pulse für jede der sechs IGBT-Positionen in der Dreiphasenbrücke und überwacht jeden IGBT auf Desättigung (Überstromerkennung) über den Rückkopplungspfad des Gate-Treibers.
Die Glasfaserverbindung zwischen der Steuerplatine und der IGD1 sorgt für galvanische Trennung zwischen der Niederspannungs-Steuerelektronik und dem Hochspannungs-Leistungsbereich — bei 650V DC-Zwischenkreisspannung ist diese Trennung für die Sicherheit und zur Verhinderung der Ausbreitung von Hochfrequenzschaltgeräuschen in die Steuerelektronik unerlässlich.
Die A5E00825002 integriert die Glasfaser-Schnittstelle für diesen Kommunikationspfad als Teil ihrer PCB-Baugruppe.
Das FS450R12KE3-S1 ist ein vollständiges Dreiphasen-IGBT-Brückenmodul mit einer Nennleistung von 450A Dauerstrom (1200V VCES), das in der A5E00825002 bei einem reduzierten Betriebsstrom von 260A verwendet wird. Diese Reduzierung ist beabsichtigt — der Betrieb des Moduls unterhalb seiner Spitzenstrombelastbarkeit verlängert die thermische Lebensdauer, reduziert die Sperrschichttemperaturschwankungen bei Lasttransienten und bietet Spielraum für kurzzeitige Überlastungen während der 150%igen Überlastfähigkeit des MM440 in 60-Sekunden-Intervallen.
Bei 480V AC-Eingang liegt der DC-Zwischenkreis bei etwa 650V DC.
Die 1200V VCES des FS450R12KE3-S1 bietet ausreichenden Spannungsspielraum bei dieser Zwischenkreisspannung, unter Berücksichtigung der Abschaltspannungsspitzen, die durch die Ausgangsdrossel des Frequenzumrichters und die Kabelinduktivitäten erzeugt werden.
Siemens hat das 1200V-Gerät für diese Zwischenkreisspannung genau deshalb spezifiziert, weil der Sicherheitsspielraum unter den Nennbetriebsbedingungen des Frequenzumrichters für eine lange Lebensdauer der IGBTs erforderlich ist.
Der MM440-Fehlercode F022 — der einen Glasfaser-Schnittstellenfehler zwischen der Steuerplatine und der IGD-Platine anzeigt — ist einer der häufigsten Fehlercodes, der mit der A5E00825002 im Einsatz verbunden ist.
Wenn dieser Fehler bei einem 110-kW-MM440 auftritt, hat die Steuerplatine des Frequenzumrichters die Kommunikation mit der Gate-Treiber-Platine über die Glasfaserverbindung verloren. Überprüfen Sie vor dem Austausch der Platine die Glasfaserkabel zwischen der A5E00825002 und der Steuerplatine: Achten Sie auf gebrochene Fasern, verschmutzte Steckverbinder oder Kabel, die so eng gebogen wurden, dass die Faser bricht.
Eine beschädigte Faser ist weitaus häufiger die Ursache für F022 als ein tatsächlicher Platinenausfall.
Wenn die Glasfaserverbindungen intakt sind und F022 weiterhin besteht, ist die Gate-Treiber-Schaltung auf der A5E00825002 selbst ausgefallen und ein Austausch der Platine ist erforderlich.
F1: Der MM440 110kW-Frequenzumrichter zeigt F022 (Glasfaserplatinenfehler) an. Die A5E00825002 wurde visuell inspiziert und es sind keine physischen Schäden sichtbar. Was sollte vor dem Austausch der Platine überprüft werden?
F022 ohne sichtbare physische Schäden ist fast immer ein Problem mit dem Glasfaserkabel und nicht mit einem Platinenausfall. Entfernen Sie jedes Glasfaserkabel von den Steckverbindern der A5E00825002 und von den Steckverbindern der Steuerplatine. Inspizieren Sie die Kabelenden unter hellem Licht — achten Sie auf Verschmutzungen, Risse in der Kunststofffaserummantelung oder Verfärbungen an der Spitze.
Testen Sie die Übertragung jedes Kabels mit einer einfachen LED-Quelle und einem Detektor, falls verfügbar. Ersetzen Sie jedes verdächtige Kabel. Schließen Sie es wieder an und schalten Sie es ein, bevor Sie zu dem Schluss kommen, dass die A5E00825002 Platine ausgefallen ist.
F2: Die A5E00825002 ist mit 260A bewertet, aber der FS450R12KE3-S1 IGBT ist mit 450A bewertet. Warum gibt es einen so großen Unterschied?
Die 450A-Bewertung des IGBTs ist sein Spitzen- oder absoluter maximaler Kollektorstrom unter gepulsten Bedingungen bei kontrollierter Gehäusetemperatur. In der kontinuierlichen, thermisch eingeschränkten Umgebung eines geschlossenen Frequenzumrichtergehäuses, mit den Schaltverlusten durch PWM bei der Taktfrequenz des Frequenzumrichters und der Überlastfähigkeit des Frequenzumrichters, ist der praktische Dauerstrom dieses Moduls erheblich geringer.
Die 260A-Dauerstrombelastbarkeit der A5E00825002 ist die thermisch nachhaltige Leistung unter Nennumgebungsbedingungen für das MM440-Frequenzumrichtergehäuse, unter Berücksichtigung all dieser Faktoren. Der Spielraum zwischen 260A und 450A bietet die Marge für die 150%ige Überlastung des Frequenzumrichters und für die Langlebigkeit des Moduls.
F3: Kann die A5E00825002 (260A) Platine in einem MM440 verwendet werden, der ursprünglich die A5E00825001 (210A) Platine hatte?
Nein — die beiden Platinen bedienen unterschiedliche Frequenzumrichter-Ratings (110 kW vs. das geringer bewertete Frequenzumrichter, das mit 210A verbunden ist). Die physische Montage mag ähnlich aussehen, aber die Gate-Treiber-Konfiguration, die Kalibrierung des Stromsensors und die Parameter der Steuerschnittstelle sind auf den jeweiligen Frequenzumrichter abgestimmt, den sie bedienen.
Der Einbau einer 260A-Platine in einen für die 210A-Platine ausgelegten Frequenzumrichter führt zu einer fehlerhaften Strommessung — die Stromskalierung der Steuerplatine ist falsch, was zu einer fehlerhaften Strombegrenzung, falschen Überstromfehlern oder einem untergeschützten IGBT-Betrieb führt. Bestätigen Sie immer die genaue A5E-Nummer anhand des Etiketts der installierten Platine, bevor Sie einen Ersatz bestellen.
F4: Ist es notwendig, beim Austausch der A5E00825002 auch ein thermisches Schnittstellenmaterial zwischen dem IGBT-Modul und dem Kühlkörper anzubringen?
Ja, ohne Ausnahme. Das IGBT-Modul steht über seine Grundplatte in engem Kontakt mit dem Aluminium-Kühlkörper des Frequenzumrichters.
Das thermische Schnittstellenmaterial — typischerweise eine Phasenwechselmasse oder ein Pad — füllt die mikroskopischen Luftspalte zwischen den beiden Oberflächen und reduziert den thermischen Widerstand von der IGBT-Sperrschicht zum Kühlkörper dramatisch.
Ohne ordnungsgemäße TIM können die IGBT-Sperrschichttemperaturen unter Volllast um mehrere zehn Grad höher sein als die Kühlkörpertemperatur und leicht die absolute maximale Sperrschichttemperatur des Moduls erreichen.
Ein Übertemperaturschaltfehler (F0004 im MM440) oder ein vorzeitiger IGBT-Ausfall wird die Folge sein. Befolgen Sie bei der Installation die von Siemens vorgegebene TIM-Anwendungsprozedur.
F5: Der Frequenzumrichter lief zuvor bei voller 110-kW-Last ohne Probleme. Nach einem Stromausfall zeigt der Frequenzumrichter nun bei jeder Last über 50% F0001 (Überstrom) an. Ist das die A5E00825002?
Ein Überstromfehler-Schwellenwert, der nach einem Stromereignis abfällt — insbesondere bei einem bestimmten Lastprozentsatz — deutet typischerweise darauf hin, dass eine IGBT-Position in der A5E00825002 teilweise beschädigt wurde.
Der IGBT kann immer noch leiten und schalten, aber mit einer verschlechterten VCE(sat)-Charakteristik, wodurch er bei einem geringeren Strom als vor dem Ereignis desättigt. Die Desättigungs-Erkennungsschaltung des Gate-Treibers löst F0001 aus, wenn sie diese anormale VCE(sat) erkennt.
Volllast deckt den Fehler auf, da der Strom hoch genug ist, um den verschlechterten Schutzschwellenwert auszulösen.
Eine Oszilloskopmessung der drei Motorphasenströme während des Fehlers zeigt typischerweise eine Asymmetrie in einer Phase — was auf die spezifische beschädigte IGBT-Position hinweist, bevor ein vollständiger Austausch der Platine beschlossen wird.
