SIEMENS 430/440 Inverter/Converter Treiberplatine Triggerplatine A5E00825001 A5EOO825OO1

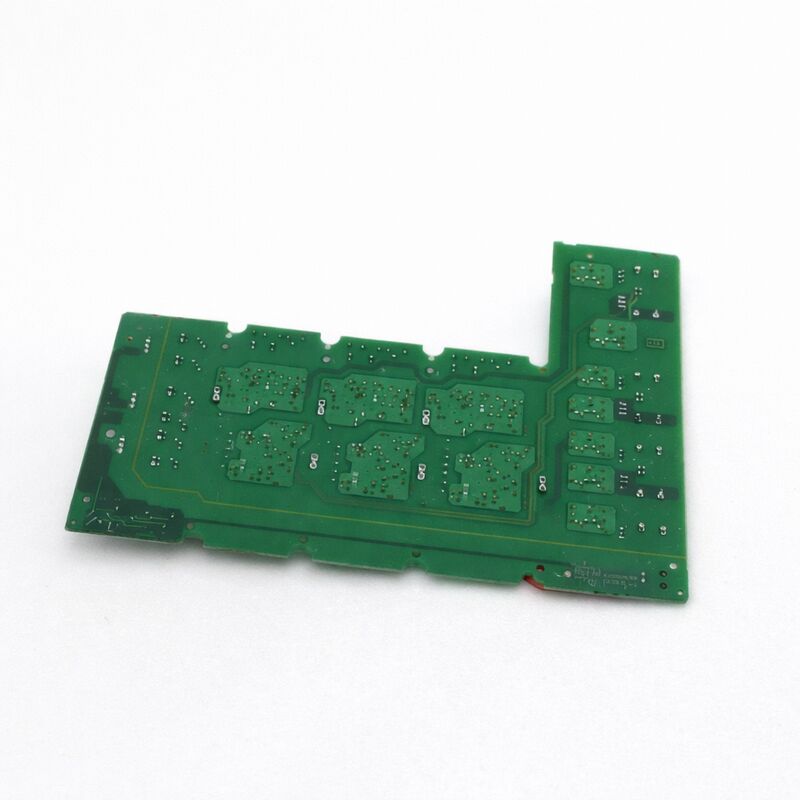

Siemens A5E00825001 | IGBT-Treiberplatine IGD1/R3 — 210A / 400V Leistungsblock für MICROMASTER 440 / 430

Teilenummer: A5E00825001

GWE Interne Referenz: GWE:A5E00825001

Hersteller: Siemens AG — Gerätewerk Erlangen (GWE), Deutschland

Produkttyp: IGBT-Treiberplatine — IGD1/R3 Leistungsblock-Reparatursatz

Übersicht

Der A5E00825001 ist die IGBT-Leistungsblock-Treiberplatine IGD1/R3 für die Siemens AC-Antriebe MICROMASTER 440 und MICROMASTER 430 in der Leistungsklasse 90–132 kW.

Es handelt sich um einen kompletten Reparatursatz: Die IGBT-Gate-Treiberplatine (IGD1) der ersten Generation wird zusammen mit dem IGBT-Leistungsmodul FS300R12KE3-S1 geliefert und bietet alles, was zur Wiederherstellung des Wechselrichter-Leistungsteils des Antriebs in einem einzigen Austauschvorgang benötigt wird.

Siemens fertigte diesen Bausatz im Werk Erlangen — das GWE-Präfix in seiner internen Referenz bestätigt diesen Ursprung.

GWE-gekennzeichnete Teile repräsentieren die Eigenproduktion von Siemens für Antriebs-Leistungsblock-Baugruppen, im Gegensatz zu Fremdkomponenten, die von Siemens für die Montage beschafft werden.

Diese interne Produktionslinie spiegelt sich in den eng abgestimmten Gate-Treiber- und IGBT-Merkmalen wider, die den A5E00825001 zu einem werkseitig hochwertigen Ersatz und nicht zu einer generischen Alternative machen.

Die Platine wurde am 30. April 2016 eingestellt, da die MICROMASTER 440/430-Plattform ihren Lebenszyklus durchlief. Für die vielen Standorte, die weiterhin MM440- und MM430-Antriebe im Bereich von 90–132 kW betreiben, ist der Nachrüstmarkt die einzige Bezugsquelle.

Spezialisierte Antriebsreparaturunternehmen verfügen über geprüfte Austauschbaugruppen, und das Teil wird auch mehr als ein Jahrzehnt nach seiner Einstellung noch aktiv auf dem Markt für industrielle Ersatzteile gehandelt.

Schlüsselspezifikationen

IGD1/R3 Formfaktor und Baugruppenarchitektur

Der R3-Formfaktor bezeichnet die physische Montagekonfiguration dieses Leistungsblocks — eine bestimmte Größe und Form, die in das Elektronikfach der GX-Rahmen- und größeren Antriebe des MM440/MM430 im entsprechenden Leistungsbereich passt.

Die IGD1-Gate-Treiberplatine wird direkt auf das FS300R12KE3-S1 IGBT-Modul montiert, und die kombinierte Baugruppe wird auf den Aluminium-Kühlkörper des Antriebs geschraubt, der die Schaltwärme von den IGBT-Übergängen abführt.

Bei einer Dauerbelastbarkeit von 210 A arbeitet der A5E00825001 mit dem FS300R12KE3-S1 mit einer deutlichen Herabstufung unter seiner Spitzenstromfähigkeit von 300 A.

Diese Herabstufung ist beabsichtigt. Der Nenn-Ausgangsstrom des Antriebs bei 400 V AC Eingangsspannung entspricht dem Motorbereich von 90–132 kW, und das thermische Leistungsbudget des Antriebschassis — die Kühlkörperfläche, der Kühlluftstrom, die Umgebungstemperatur — legt die praktische Dauerstromgrenze unterhalb der absoluten Spitze des IGBT-Moduls fest.

Die Herabstufung bietet auch Spielraum für die 150% Überlastfähigkeit des MM440 (bis zu 60 Sekunden), ohne die IGBT-Module thermisch zu belasten.

FS300R12KE3-S1 IGBT-Modul

Das FS300R12KE3-S1 ist Infineons vollständige dreiphasige IGBT-Brücke in einem einzigen Modulgehäuse mit einer Nennkollektorstromstärke von 300 A und einer Kollektor-Emitter-Durchbruchspannung von 1200 V.

Die 1200-V-Gerätespezifikation bietet eine ausreichende Sicherheitsreserve für eine 650-V-DC-Busspannung, die sich aus der Gleichrichtung einer 400-V-AC-Drehstromversorgung ergibt.

Die Einkapselungskonstruktion — alle sechs IGBTs der Dreiphasenbrücke in einem Modul — reduziert die Anzahl der thermischen Schnittstellen und internen Busverbindungen im Antrieb, was sowohl die Herstellungszuverlässigkeit als auch die Feldwartungsfreundlichkeit verbessert.

Eingestellter Status und Nachrüstmarkt

Da Siemens die Produktion im April 2016 eingestellt hat, haben Standorte, die weiterhin auf MM440- oder MM430-Antriebe dieser Leistungsklasse angewiesen sind, zwei Nachrüstungswege: Beschaffung einer geprüften Austauschbaugruppe von einem Händler für industrielle Ersatzteile oder Beauftragung eines spezialisierten Antriebsreparaturunternehmens für die Reparatur der defekten A5E00825001 auf Platinenebene.

Die Reparatur auf Platinenebene ist machbar, wenn das IGBT-Modul selbst intakt ist und der Ausfall in der IGD1-Gate-Treiber-Schaltung liegt — defekte Optokoppler, beschädigte Komponenten zur Sättigungsdetektion oder korrumpierte Glasfaser-Schnittstellenschaltungen sind alles Komponentenfehler, die geschulte Antriebsreparaturspezialisten beheben können.

Wenn das IGBT-Modul selbst ausgefallen ist (Kurzschluss oder Unterbrechung), muss die gesamte Baugruppe ersetzt werden.

FAQ

F1: Der MM440 GX-Rahmen 110 kW zeigt sofort beim Einschalten den Fehler F0022 an, bevor ein Fahrbefehl gegeben wird. Ist der A5E00825001 die Ursache?

F0022 (Fehler bei der Kommunikation der Glasfaserplatine) beim Einschalten vor einem Fahrbefehl deutet auf eine Unterbrechung der Kommunikation zwischen der Steuerplatine und der IGD1-Gate-Treiberplatine hin — entweder ein defektes Glasfaserkabel oder eine defekte Gate-Treiberplatine.

Überprüfen Sie zuerst alle Glasfaserkabel zwischen dem A5E00825001 und der Steuerplatine des Antriebs, einschließlich der Steckverbinder an beiden Enden.

Eine gerissene oder verschmutzte Faser ist die häufigste Ursache. Wenn die Fasern in Ordnung sind und F0022 weiterhin besteht, ist die IGD1-Schaltung des A5E00825001 ausgefallen.

F2: Der A5E00825001 (210A) wird für dieselbe MM440/MM430-Plattform neben dem A5E00825002 (260A) aufgeführt. Was bestimmt, welche Platine ein bestimmter Antrieb verwendet?

Die beiden Platinen bedienen unterschiedliche Leistungsstufen innerhalb des MM440/MM430-Bereichs. Der A5E00825001 mit 210A bedient die Modelle 90–132 kW, während der A5E00825002 mit 260A die Modelle ab 110 kW in der größeren GX-Rahmenkonfiguration bedient, wo ein höherer DC-Busstrom benötigt wird.

Die spezifische benötigte Platine wird durch die Bestellnummer des Antriebs bestimmt — der Leistungsteil des installierten Antriebs nimmt physisch nur einen der beiden Formfaktoren auf.

Bestätigen Sie immer die A5E-Nummer der installierten Platine auf deren Etikett, bevor Sie einen Ersatz bestellen.

F3: Ist es notwendig, beim Austausch des A5E00825001 Antriebsparameter neu zu kalibrieren?

Nein — der A5E00825001 speichert keine Antriebsparameter. Die Parameter des MM440/MM430-Antriebs werden auf der Steuerplatine gespeichert. Nach dem Austausch der Platine startet der Antrieb normal und liest seine Parameter von der Steuerplatine, ohne dass eine Neukalibrierung erforderlich ist.

Überprüfen Sie jedoch, ob die Glasfaserverbindungen richtig sitzen, und führen Sie einen kurzen Leerlauf durch, um zu bestätigen, dass die Ersatzplatine korrekte Ausgangsphasenströme erzeugt, bevor Sie die Produktion wieder aufnehmen.

F4: Der A5E00825001 wurde ersetzt, aber der Antrieb zeigt nun F0004 (Übertemperatur) bei Volllast innerhalb von Minuten an. Was ist die Ursache?

F0004 kurz nach einem Austausch des Leistungsblocks bei Volllast ist fast sicher auf ein falsches oder fehlendes thermisches Schnittstellenmaterial (TIM) zwischen der Grundplatte des FS300R12KE3-S1 Moduls und dem Kühlkörper zurückzuführen.

Ohne korrekte TIM-Anwendung ist der thermische Widerstand vom IGBT-Übergang zum Kühlkörper um ein Vielfaches höher als der Auslegungswert, und der IGBT-Übergang erreicht unter Last Übertemperatur, auch wenn sich der Kühlkörper nur mäßig warm anfühlt.

Entfernen Sie die Baugruppe, reinigen Sie beide Oberflächen und tragen Sie das TIM gemäß der Siemens-Installationsanleitung erneut auf.

F5: Da der A5E00825001 seit 2016 eingestellt ist, gibt es ein SINAMICS-Äquivalent für einen Standort, der von MM440 auf SINAMICS G120 umrüstet?

In der SINAMICS G120-Plattform wird die äquivalente Leistungsfunktion vom G120 Power Module bereitgestellt — dem PM240, PM250 oder PM260, je nach Anwendung.

Es gibt keine separate IGD1-Platine, die beschafft werden muss; das G120 Power Module wird als komplette Einheit ausgetauscht.

Für Standorte, die von einem 90–132 kW MM440 auf SINAMICS G120 migrieren, bietet das G120 Power Module in der entsprechenden Leistungsklasse (typischerweise PM240-2 oder PM250-2 bei 90 kW oder 110 kW, 400 V) eine äquivalente Motorsteuerungsleistung mit aktueller SINAMICS-Firmware und Hardware-Unterstützung.
