SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E02822120 A5EO282212O

Siemens A5E02822120 | TDB-Gleichrichter-Triggerplatine – 480-V-AC/DC-Thyristor-Antriebsplatine für Konvertermodul

Teilenummer:A5E02822120

Hersteller:Siemens AG (Deutschland)

Produkttyp:TDB – Thyristor-Antriebsplatine/Gleichrichter-Triggerplatine (montierte Leiterplatte)

Produktfamilie:SINAMICS G120 / S120 Umrichter- und Chassis-Antriebsserie

Überblick

Die A5E02822120 ist die TDB (Thyristor Drive Board / Trigger Drive Board) – die Gleichrichter-Triggerplatine für Siemens SINAMICS G120- und S120-Wandlermodulbaugruppen. Seine Funktion besteht in der Erzeugung und Verteilung von Gate-Zündimpulsen für die Thyristor-Bauelemente (SCR) in der Gleichrichter-Eingangsstufe des Antriebs.

Auf dieser Ebene der SINAMICS-Antriebsarchitektur richtet das Umrichtermodul die eingehende dreiphasige 480-V-AC-Versorgung in die DC-Busspannung um, die den Wechselrichterabschnitt speist. Die A5E02822120 ist die Steuerplatine, die jedem Thyristor in dieser Gleichrichterbrücke genau mitteilt, wann er schalten soll.

Die Bezeichnung „TDB“ erscheint auf dem Etikett der Platine und in der Siemens-Dokumentation – sie steht für Thyristor Drive Board und identifiziert den Hauptzweck der Platine innerhalb der Leistungsumwandlungsarchitektur des Antriebs.

Die TDB unterscheidet sich von den IGBT-Gate-Treiberplatinen (IGD-Serie), die den Wechselrichter-Ausgangsabschnitt steuern: Die IGD-Platinen übernehmen die schnelle PWM-Schaltung des Motorstroms, während die TDB die langsamere, phasensynchronisierte Thyristorschaltung des Gleichrichtereingangs übernimmt.

Das A5E02822120 ist Teil einer Platinenfamilie, zu der auch A5E02822121 und seine Untervarianten gehören.

Diese Platinen bedienen unterschiedliche Konvertermodulkonfigurationen innerhalb der SINAMICS-Reihe und decken Chassis-Antriebsanwendungen mit höherer Leistung von etwa 90 kW bis 250 kW ab, bei denen der Eingangsgleichrichter des Antriebs Thyristoren zur kontrollierten Gleichrichtung verwendet.

Wichtige Spezifikationen

TDB-Funktion – Thyristor-Gleichrichtersteuerung

Die SINAMICS G120- und S120-Chassis-Antriebe im höheren Leistungsbereich verwenden im Eingangsstromrichterteil einen Thyristor-gesteuerten Gleichrichter (SCR) anstelle einer einfachen ungesteuerten Diodenbrücke.

Dieser gesteuerte Gleichrichter gibt dem Antrieb die Möglichkeit, den Aufbau der DC-Busspannung während des Vorladens zu regulieren, einen Sanftanlauf der DC-Buskondensatoren ohne Einschaltstromschäden zu implementieren und in einigen Konfigurationen eine regenerative Rückkopplung der Bremsenergie zurück in die Wechselstromversorgung zu ermöglichen.

Der A5E02822120 TDB erzeugt die Gate-Zündimpulse für die Thyristoren in dieser Gleichrichterbrücke.

Es überwacht kontinuierlich die dreiphasige AC-Versorgungsspannung, um Nulldurchgänge zu erkennen – die Phasenreferenz, aus der Zündwinkel berechnet werden.

Anschließend werden Gate-Impulse im vorgegebenen Zündwinkel für jede Thyristorposition in der Sechs-Impuls-Brücke erzeugt. Der Zündwinkel bestimmt, wie viel von jeder Wechselstromhalbwelle in Gleichstrom umgewandelt wird: Ein kleiner Zündwinkel (nahe dem Nulldurchgang) erzeugt eine nahezu maximale Gleichstromabgabe; Ein großer Zündwinkel führt zu einer verringerten Gleichstromleistung.

Im Normalbetrieb hält der TDB den Zündwinkel auf dem Wert, der die DC-Busspannung innerhalb des Betriebsfensters des SINAMICS-Antriebs hält.

Während des Vorladens wird der Zündwinkel schrittweise vom Maximum zum Minimum reduziert, um die DC-Busspannung kontrolliert anzuheben.

Während eines regenerativen Bremsvorgangs (bei Antrieben mit regenerativen Gleichrichtern) bewegt sich der Zündwinkel in den Umkehrbereich, wodurch die Energie des Gleichstrombusses als Wechselstrom in die Versorgung zurückfließen kann.

TDB-Board in der SINAMICS-Antriebsarchitektur

Die SINAMICS G120- und S120-Chassis-Antriebsarchitektur unterteilt die Steuerelektronik in mehrere Platinen: die Hauptsteuereinheit (CU320 oder ähnlich), die Leistungsmodul-Steuerplatine und die TDB für mit Umrichtern ausgestattete Einheiten. Der A5E02822120 sitzt zwischen den AC-Versorgungsklemmen und dem DC-Bus und arbeitet unter Befehlen der übergeordneten Steuerplatine.

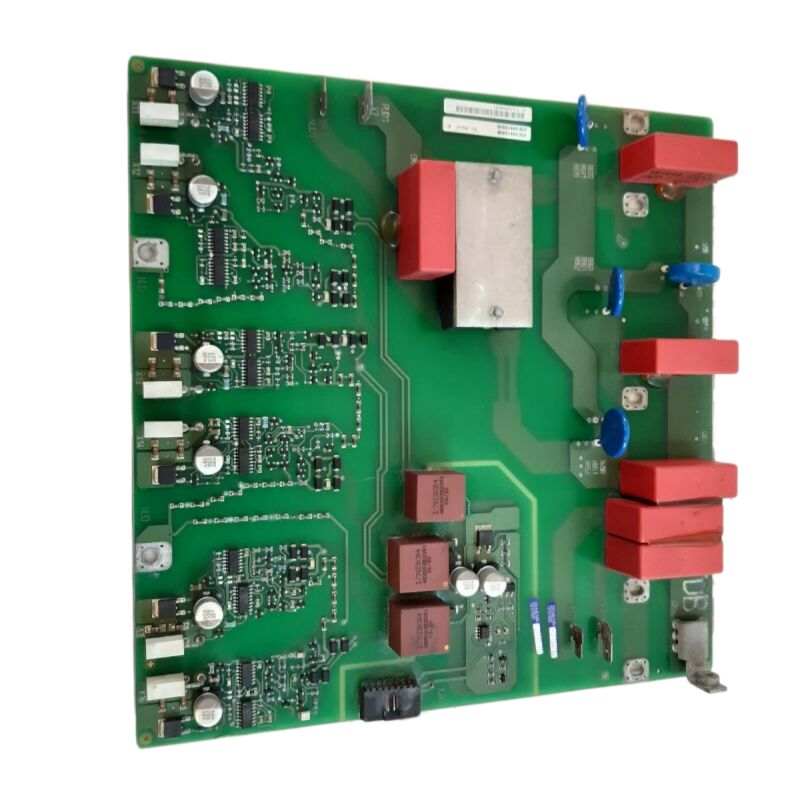

Das Gewicht der Platine (ca. 550 g) spiegelt eine umfangreiche Leiterplatte mit Stromversorgungskomponenten wider – Impulstransformatoren für die galvanische Trennung der Thyristor-Gate-Impulse, das Nulldurchgangserkennungsnetzwerk für alle drei Versorgungsphasen, Gate-Treiber-ICs und die Regelelektronik, die Zündwinkelbefehle aus dem DC-Bus-Spannungsrückmeldungssignal generiert.

Die Substratbewertung MV27 / UL 94V-0 bestätigt, dass das PCB-Material der Platine den höchsten Standards der UL-Klassifizierung für vertikales Brennen entspricht.

In einem Antriebsschrank, in dem sich Hochstrom-Thyristoren, DC-Bus-Kondensatoren und Kühlventilatoren einen geschlossenen Raum teilen, ist ein nicht flammenausbreitendes PCB-Substrat eine wichtige passive Sicherheitseigenschaft.

Verwandte Board-Varianten

Das A5E02822120 ist die Basisvariante seiner Board-Familie. Zu den zugehörigen Teilen, die in der SINAMICS-Servicedokumentation erscheinen, gehören:

A5E02822121— eine eng verwandte TDB-Variante für unterschiedliche Konvertermodulkonfigurationen oder überarbeitete Produktionsstände.

Die Suffixe A5E02822121A und B bezeichnen weitere Produktionsrevisionen dieses Basisdesigns.

A5E02822104-001— eine Unterbaugruppe oder Variantenplatine, die derselben TDB-Familie zugeordnet ist; In einigen Servicedokumentationen wird auf dieselben Antriebsanwendungen verwiesen.

A5E01105817– die SINAMICS V50 SCR-Zündkarte, die eine ähnliche Thyristor-Triggerfunktion im Gleichrichterabschnitt der V50-Plattform übernimmt, anders als die SINAMICS G120/S120 TDB-Familie.

Um die richtige Variante für ein bestimmtes Laufwerk zu bestätigen, muss die genaue A5E-Nummer der installierten Platine mit der internen Hardwaredokumentation des Laufwerks abgeglichen werden.

FAQ

F1: Der SINAMICS G120-Chassis-Antrieb zeigt sofort beim Start einen DC-Bus-Unterspannungsalarm an. Es wurde bestätigt, dass die AC-Versorgungsspannung an den Eingangsklemmen des Antriebs normal ist. Könnte A5E02822120 die Ursache sein?

DC-Bus-Unterspannung mit bestätigten AC-Versorgungspunkten direkt zum TDB. Wenn der TDB keine korrekten Thyristor-Zündimpulse erzeugt, richtet die SCR-Brücke die Wechselstromversorgung nicht gleich und der Gleichstrombus kann nicht aufgeladen werden.

Alternativ kann es sein, dass die Phasensynchronisationsschaltung des TDB die Synchronisierung mit der Versorgungsfrequenz verloren hat, wodurch Zündimpulse mit falschem Timing erzeugt werden und ein sehr niedriger gleichgerichteter Gleichstromausgang erzeugt wird.

Bevor Sie zu dem Schluss kommen, dass die Platine ausgefallen ist, überprüfen Sie, ob die Verbindungen vom Versorgungsspannungs-Erfassungsschaltkreis zum TDB intakt sind – beschädigte Erkennungsverbindungen führen zu demselben Symptom.

F2: Das PCB-Substrat der A5E02822120-Platine hat eine MV27/UL 94V-0-Einstufung. Was bedeutet das in der Praxis für Wartungsteams für Industrieantriebe?

UL 94V-0 ist die höchste Klassifizierung in der vertikalen Flammenbrenntestreihe von UL. Ein mit V-0 bewertetes Substrat erlischt innerhalb von 10 Sekunden nach jeder Testbeflammung selbst, ohne brennende Tropfen.

In der Praxis bedeutet dies für einen Antriebsschrank, dass die Leiterplatte im Falle eines lokalen Komponentenausfalls, der Wärme erzeugt, weder einem Feuer standhält noch die Verbrennung auf angrenzende Komponenten überträgt.

Dies macht die Platine zwar nicht feuerfest, verringert aber das Risiko, dass ein Komponentenausfall zu einem Schrankbrand führt, deutlich. Für Wartungsteams handelt es sich um eine Zertifizierung, die bestätigt, dass die Platine die industriellen Brandschutznormen erfüllt.

F3: A5E02822120 wird nicht mehr angeboten. Kann der A5E02822121 (oder seine A/B-Revision) als direkter Ersatz verwendet werden?

Der A5E02822121 und seine Revisionsvarianten sind eng mit dem A5E02822120 in derselben TDB-Board-Familie verwandt und dienen überlappenden Antriebsanwendungen. In vielen Fällen werden sie als funktionale Äquivalente bezeichnet.

Bevor Sie jedoch A5E02822121 in einem Laufwerk installieren, das ursprünglich mit A5E02822120 ausgestattet war, vergewissern Sie sich, dass die Servicedokumentation oder Ersatzteilliste des Laufwerks diesen Ersatz akzeptiert – geringfügige Unterschiede in der Anschlussbelegung oder der Firmware-Kompatibilität zwischen den beiden Varianten können sich gelegentlich auf bestimmte Produktionszustände des Laufwerks auswirken.

F4: Der SINAMICS-Antrieb weist bei Teillast unsymmetrische dreiphasige Eingangsströme auf. Das Eingangsangebot wurde als ausgeglichen bestätigt. Ist wahrscheinlich der A5E02822120 TDB schuld?

Unsymmetrische Eingangsströme bei einer symmetrischen Versorgung stehen im Einklang mit ungleichmäßigen Zündwinkeln der Thyristoren über die sechs SCR-Positionen hinweg – ein oder mehrere TDB-Zündkanäle liefern Impulse mit einem anderen Phasenwinkel als die anderen.

Diese Asymmetrie kann auf eine verschobene Zeitkomponente im Zündnetzwerk des TDB oder auf eine beschädigte Phasensynchronisationsschaltung für eine Versorgungsphase zurückzuführen sein.

Messen Sie den Gate-Impuls-Timing jedes Thyristor-Gate-Signals mit einem Oszilloskop und vergleichen Sie die Zündwinkel über die drei Phasen hinweg. Unregelmäßige Winkel bestätigen einen TDB-Fehler.

F5: Ist es möglich, A5E02822120 auf Komponentenebene zu reparieren, anstatt die gesamte Platine auszutauschen?

Eine Reparatur auf Komponentenebene ist möglich, wenn der Fehler auf identifizierbare und austauschbare Komponenten beschränkt ist. Beim A5E02822120 sind die fehleranfälligsten Komponenten: Impulstransformatoren (die bei anhaltender thermischer Belastung Kurzschlüsse zwischen den Wicklungen entwickeln können), Optokoppler und Gate-Treiber-ICs im Zündkreis sowie passive Komponenten im Nulldurchgangserkennungsnetzwerk.

Ein spezialisierter Antriebsreparaturbetrieb mit SINAMICS TDB-Erfahrung kann die ausgefallene Komponente häufig anhand der Fehlersymptome identifizieren und austauschen, wodurch die volle Funktionsfähigkeit der Platine wiederhergestellt wird. Wenn es sich bei dem Fehler um eine beschädigte PCB-Leiterbahn oder einen ausgefallenen IC handelt, für den es keinen Ersatz auf Komponentenebene gibt, ist ein vollständiger Austausch der Platine erforderlich.
