ORIGINAL SIEMENS S120 INVERTER/KONVERTER IGD Trigger Board TREIBER BOARD A5E36717797
  • ORIGINAL SIEMENS S120 INVERTER/KONVERTER IGD Trigger Board TREIBER BOARD A5E36717797

ORIGINAL SIEMENS S120 INVERTER/KONVERTER IGD Trigger Board TREIBER BOARD A5E36717797

Herkunftsort Deutschland
Markenname SIEMENS
Zertifizierung CE ROHS
Modellnummer A5E36717797
Produktdetails
Zustand:
Neues Werkssiegel (NFS)
Artikel-Nr.:
A5E36717797
Herkunft:
Deutschland
Hervorheben:

Siemens Fanuc Leiterplatte

,

Siemens CNC-Leiterplatte

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stk
Verpackung Informationen
Originalverpackung
Lieferzeit
0-3 Tage
Zahlungsbedingungen
T/T, Paypal, Western Union
Versorgungsmaterial-Fähigkeit
100 Stück/Tag
Produktbeschreibung

Siemens A5E36717797∙ SINAMICS S120 IGD2/R4 Stromversorgung

Teilnummer:A5E36717797

Hersteller:Siemens AG (Deutschland)

Typ der Ware:IGD2/R4 Stromblock-Gate-Antriebsbrett (Ersatzteil TIM-Typ)

Produktfamilie:SINAMICS S120


Übersicht

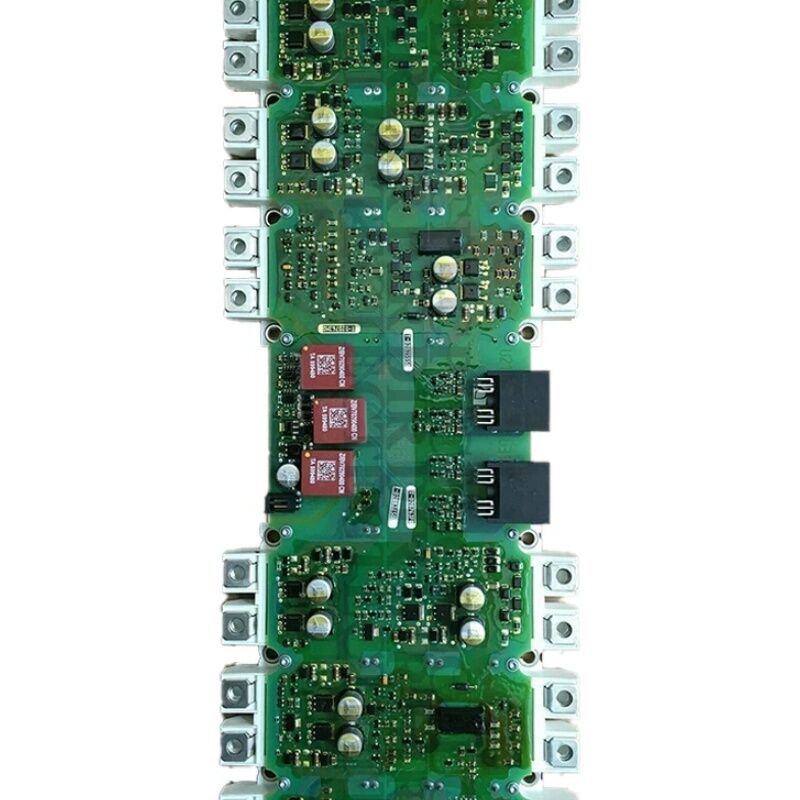

The A5E36717797 is a Siemens SINAMICS S120 IGD2/R4 power block gate drive board — the second-generation IGBT gate drive and power interface PCB for SINAMICS S120 chassis Motor Module assemblies rated at 310A and designed for 480V AC supply (650V DC bus).

Diese Platine befindet sich in der Stromversorgungsanlage des S120 Motor Moduls und ist direkt mit dem IGBT-Modul verbunden.

Es erzeugt und liefert die Gate-Antriebsimpulse, die die IGBT-Transistoren schalten, verarbeitet das aktuelle Feedback von den Shunt-Sensor-Schaltkreisen im Stromblock,und implementiert die Hardware-Level-Schutz-Logik, die die IGBTs im Falle von Überstrom abschaltet, Überspannung oder IGBT-Sättigungsfehler.

Der SINAMICS S120 ist die leistungsstarke modulare Antriebsplattform von Siemens für mehr- und einsachsige Servo- und Vektorsteuerung.

Im Chassisformat beherbergt das Motormodul die IGBT-Wechselrichterstufe, die die Gleichspannung des DC-Busses in die für die Antriebsleistung des Motors benötigte Wechselstromversorgung mit variabler Frequenz und variabler Spannung umwandelt.

Die dynamische Leistungsfähigkeit des Motors, die Geschwindigkeitsgenauigkeit, das Drehmoment und die Positionsgenauigkeit hängen direkt von der Qualität der von dieser Platine erzeugten Torantriebssignale ab.Eine falsche Schaltzeit erhöht die Verluste und verringert die Präzision der Motorsteuerung.

Die Bezeichnung IGD2/R4 kennzeichnet das als IGD-Board der zweiten Generation (Inverter Gate Driver) im Formfaktor R4.

Die Bezeichnung TIM gibt den Bauteiltyp des thermischen Schnittstellenmaterials an und bestätigt die Baukonfiguration innerhalb des Stromblocks S120.

Bei 310A bedient diese Platine Motormodule im Bereich von 160 kW auf einem 400V-System Antriebe, die in großen Werkzeugmaschinen, Extruderlinien, Papiermaschinen und schweren Prozessanwendungen zu finden sind.


Schlüsselmerkmale

Parameter Wert
Teilnummer A5E36717797
Hersteller Siemens AG
Art der Ware IGD2/R4 Stromblock-Gate-Antriebsbrett
Produktfamilie SINAMICS S120
Versorgungsspannung 480 V Wechselstrom
Gleichspannungsbusspannung 650 V Gleichstrom
Nennstrom 310A
Typ der Platte TIM (Thermal Interface Material Baugruppe)
Herkunftsland Deutschland

IGD2/R4

Die IGD-Bezeichnung kennzeichnet die IGBT-Gate-Antriebsfunktion innerhalb der S120-Stromblock-Architektur von Siemens.

Die zweite Generation IGD2 führte Designverbesserungen ein, die Fortschritte in der IGBT-Technologie und den Torantriebsanforderungen bei höheren Stromniveaus widerspiegeln.

Ein Torantriebsbrett arbeitet an der Grenze zwischen Niederspannungssteuerungssignalen und Hochspannungsstromschaltungen.

Die Steuereinheit erzeugt ein digitales PWM-Schaltmuster, eine Sequenz von Ein-/Aus-Befehlen bei mehreren Kilohertz, für jedes der sechs IGBTs in der Dreiphasenumrichterbrücke.Der A5E36717797 empfängt diese Befehle und übersetzt sie in die Gate-Antriebsimpulse, die tatsächlich die IGBTs schalten.

Diese Übersetzung ist nicht unbedeutend.Ein IGBT-Gatter benötigt eine spezifische Ladung, um sich einzuschalten Bei Abschaltung muss der Torantrieb die Torladung mit einer kontrollierten Geschwindigkeit ¥ zu schnell entfernen, und die Sammler-Emitter-Spannung steigt gefährlich an; zu langsam und die Schaltverluste steigen.

Die Torantriebschaltung des IGD2/R4-Boards ist speziell für das 310A-IGBT-Modul optimiert, mit dem es interagiert, um diese konkurrierenden Anforderungen an die tatsächlichen Gerätecharakteristiken auszugleichen.


Stromempfindung und -schutz

Neben dem Torantrieb übernimmt der A5E36717797 die Messung des Motorenstroms.Stromsensoren im Stromblock erzeugen analoge Signale proportional zum Momentantstrom des Motors in jeder Phase.

Die Platine verarbeitet diese Signale, führt die ADC-Umwandlung durch und überträgt die digitalen Stromwerte an die Steuerungseinheit.Diese Rückkopplung ist das Herz der CNC-Stromsteuerungsschleife .

Das Board implementiert auch einen IGBT-Schutz auf Hardwareebene.

When an IGBT turns on and the voltage across it (VCE) does not collapse to near zero — indicating a short-circuit or overload condition — the board detects this within microseconds and asserts a hardware shutdown.

Dieser Desaturationsschutz reagiert schneller als jede Software und schneidet die Gate-Signale ab, bevor das IGBT ausfällt. Bei 310A ist die in einem unkontrollierten Fehlerstromvorfall gespeicherte Energie erheblich.

Die Schutzschaltkreise der A5E36717797 sind sicherheitskritisch.


Montage und Montage von TIM

Die Bezeichnung TIM in der Beschreibung der A5E36717797 bezieht sich auf den in dieser Variante des Stromversorgungsblocks verwendeten thermischen Schnittstellematerialbau.Das IGBT-Modul erzeugt während des Betriebs eine signifikante Wärme 310A, ist die thermische Belastung der Wärmespender und die thermische Schnittstelle zwischen dem IGBT-Modul und der Wärmespender erheblich.

Die TIM-Anlage stellt sicher, dass die thermische Schnittstelle zwischen der IGD-Board-Anlage und dem IGBT-Modul einen konstanten thermischen Kontakt aufrechterhält.

Beim A5E36717797-Austausch muss das thermische Schnittstellenmaterial entsprechend den Betriebsanweisungen von Siemens für diesen Stromblocktyp korrekt aufgetragen werden.

Eine falsche Anwendung von TIM beeinträchtigt den Wärmewiderstand an der Schnittstelle zwischen IGBT und Heizkessel und kann selbst bei einer ordnungsgemäß funktionierenden Platine zu vorzeitigen thermischen Ausfällen führen.

Die Sicherheitsvorkehrungen für diese Arbeiten sind dieselben wie für alle S120-Fahrzeugdienste: vollständige Isolierung des Wechselstromnetzes, Mindestwartzeit für die Gleichstrom-Busseinladung von fünf Minuten,Bestätigung des Gleichspannungsstroms unter 50 V vor dem Zugriff, und ESD-Handling für die Torantriebskarte.


Häufig gestellte Fragen

F1: Das S120 Chassis Motor Modul bei 310A zeigt einen wiederholten F30001 Überstromfehler bei Teillast. Der Motor und die Kabel sind gesund bestätigt. Könnte die A5E36717797 die Ursache sein?

F30001 bei Teillast mit einem gesunden Motor und Kabeln deutet entweder auf eine Stromempfindungsverschiebung auf der IGD2/R4-Platine hin,oder ein Ungleichgewicht des IGBT-Gatterantriebs, das zu einer ungleichen Stromverteilung zwischen parallelen IGBT-Geräten führt (falls vorhanden).

Ein Stromempfindungsfehler erzeugt einen künstlich hohen gemessenen Strom, der die Fahrt auslöst, bevor der tatsächliche Strom das Limit erreicht.Überprüfen Sie die Steckverbinder der Leiterplatte und versuchen Sie, den Fehler ohne Motorbelastung zurückzusetzen, wenn F30001 bei Nullstrom anhält, ist der aktuelle Sensorbereich des A5E36717797 ausgefallen.


F2: Nach dem A5E36717797-Boardwechsel zeigt das Motormodul S120 beim Starten einen Alarm F30015 (Phasenversagen). Was sollte überprüft werden?

F30015 nach dem Austausch einer IGD-Leistungsplatte zeigt typischerweise an, dass einer der Torantriebsanschlüsse zwischen der neuen IGD2/R4-Leistungsplatte und dem IGBT-Modul nicht vollständig eingesetzt wurde.Der Torantrieb für eine Phase fehlt oder ist intermittierend, wodurch ein unausgeglichener Ausgang erzeugt wird, der vom Steuergerät als Phasenausfall erkannt wird.

Schalten Sie ab, entladen Sie den DC-Bus und überprüfen Sie alle Anschlüsse zwischen der A5E36717797 und den IGBT-Gate-Terminals.

Überprüfen Sie auch die aktuelle Sitzfläche des Sensoranschlusses.


F3: Was ist der funktionelle Unterschied zwischen dem A5E36717797 (310A) und dem nahegelegenen Teil A5E36717799 (380A)? Kann das 380A-Board die 310A-Anwendung ersetzen?

Bei den 310A- und 380A-Boards handelt es sich um verschiedene Boards, die auf verschiedene IGBT-Modul-Spezifikationen abgestimmt sind.und Desaturationsschwellenwerte, die für die unterschiedlichen IGBT-Geräte optimiert sind, die bei jeder Leistungsbewertung verwendet werdenDie Installation eines 380A-Gate-Antriebsboards in einen 310A-Stromblock würde zu einem falschen Schaltverhalten, zu erhöhten Schaltverlusten und möglicherweise zu falschen Schutzschwellen führen.

Nur die A5E36717797 sollte im Motormodul 310A verwendet werden.


F4: Die A5E36717797 wird als TIM-Typ beschrieben. Was bedeutet dies für die Installation im Vergleich zu nicht-TIM-Varianten?

Die Bezeichnung TIM (Thermal Interface Material) gibt an, dass die thermische Schnittstelle zwischen der IGD-Boardmontage und dem IGBT-Modul eine spezifische thermische Verbindung oder Pad-Konfiguration verwendet.

Während der InstallationDas alte thermische Material muss vollständig von der Oberfläche des IGBT-Moduls entfernt und die neue Platine muss mit einem neuen thermischen Schnittstellenmaterial versehen werden, das nach dem Serviceverfahren von Siemens angewendet wird..

Eine unzureichende oder falsche Anwendung von TIM erhöht den Wärmewiderstand zwischen IGBT und Heizspülung.die unter Belastung auch bei einer ordnungsgemäß funktionierenden Platte zu vorzeitigen Übertemperaturfehlern führen können.


F5: Das S120-Chassis-Motormodul bei 310A hat wiederholt einen IGBT-Ausfall erlitten. Soll der A5E36717797 nach dem Austausch des IGBT auch ersetzt werden?

Ja. IGBT-Ausfälle – insbesondere solche, die durch Überstrom oder IGBT-Desaturationsfehler verursacht werden – setzen das Gate-Antriebsbrett demselben elektrischen Belastungsereignis aus, das das IGBT beschädigt hat.

Der Desaturationsschutzkreis auf der A5E36717797 hat den Fehler möglicherweise erkannt und richtig abgeschaltet.aber die vorübergehende Energie während eines Fehlers kann Komponenten auf dem Gate-Antriebsbrett beschädigen, die nicht einen unmittelbaren sichtbaren Ausfall verursachen.

Replacing both the IGBT module and the A5E36717797 gate drive board simultaneously is the correct practice — it ensures that the new IGBT is not subjected to potentially compromised gate drive waveforms from a damaged board.
