Siemens A5E00714561 | SINAMICS Power Block Reparatur — IGD2/R4 480V/380A Gate-Treiberplatine mit IGBT-Modul

Teilenummer: A5E00714561

GWE Interne Referenz: GWE:A5E00714561

Hersteller: Siemens AG — Gerätewerk Erlangen (GWE), Deutschland

Produkttyp: Power Block Reparaturteil — IGD2/R4 IGBT Gate-Treiberplatine mit IGBT-Modul

Übersicht

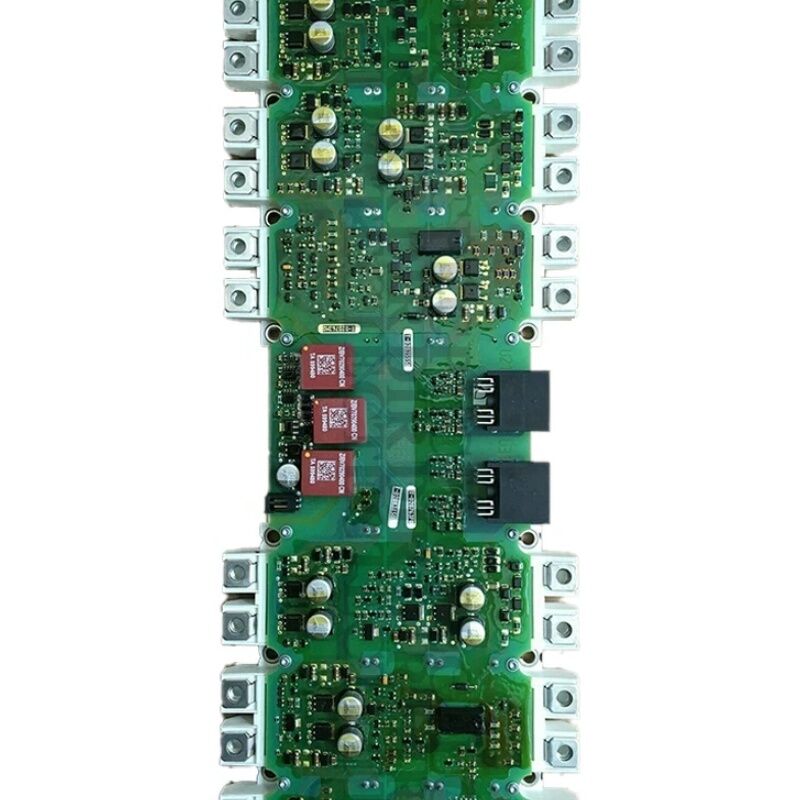

Der A5E00714561 ist eine SINAMICS Power Block Reparatur-Baugruppe — die komplette IGD2/R4 Gate-Treiberplatine, geliefert zusammen mit dem 380A IGBT-Modul (FS300R12KE3-S1) für die Wartung von SINAMICS S120, G120 und G150 Chassis-Umrichter-Power-Blocks.

Dies ist die Baugruppe, die sowohl die Intelligenz als auch die Schaltleistung des Umrichterteils in einer einzigen austauschbaren Einheit enthält: Die IGD2/R4 Gate-Treiberplatine liefert die Gate-Ansteuersignale, Strommessung und Hardware-Schutz, während das FS300R12KE3-S1 IGBT-Modul die Hochleistungs-Schaltkomponente ist, die DC-Zwischenkreisenergie in gesteuerten Motorstrom umwandelt.

Die vollständige Bezeichnung der Baugruppe — IGD2/R4/480V/380A — identifiziert die Spannungsklasse des Umrichters (480V AC Eingang, ergibt ca. 650V DC Zwischenkreis), den Nenn-Ausgangsstrom (380A) und die Generation der Gate-Treiberplatine (IGD2 IGBT Gate-Treiber der zweiten Generation, R4 Formfaktor). Bei 480V und 380A bedient dieser Power Block SINAMICS Chassis-Umrichter-Motor-Module der Leistungsklasse 200–250kW — dem Leistungsniveau, das in großen Pumpenantrieben, Kompressorstationen, Extruderlinien, großen Lüftern und Schwerlast-Industrieprozessanwendungen zu finden ist.

Das Gerät wurde ursprünglich als Ersatzteil speziell für autorisierte Siemens Servicepartner geliefert — es ist als Feldservice-Baugruppe für den Austausch von Power-Blocks in diesen größeren Antriebseinheiten aufgeführt.

Das GWE-Präfix in der internen Referenz des Teils bestätigt seinen Ursprung aus dem Fertigungswerk Erlangen.

Schlüsselspezifikationen

IGD2/R4 Gate-Treiberplatine — Funktion und Architektur

Die IGD2 (IGBT Gate Driver der zweiten Generation) ist die Leiterplatte, die direkt auf dem IGBT-Leistungsmodul sitzt und die vollständige Schnittstelle zwischen der Steuereinheit des Umrichters und den Leistungstransistoren bildet.

Die IGD2/R4 Platine erfüllt drei verschiedene Funktionen im Power Block:

Gate-Ansteuerungserzeugung. Die Steuereinheit (CU320, CU310 oder ähnlich) erzeugt PWM-Schaltbefehle für die sechs IGBT-Positionen in der Dreiphasen-Umrichterbrücke. Die IGD2 Platine empfängt diese Befehle und wandelt sie in die Spannungs- und Stromimpulse um, die tatsächlich die IGBT-Gates schalten.

Die Gate-Ansteuerung erfordert präzises Timing, korrekte Gate-Spannungspegel und kontrollierte Anstiegszeiten — Eigenschaften, die speziell auf das FS300R12KE3-S1 IGBT-Modul abgestimmt sind.

Strommessung. Die IGD2 Platine verarbeitet auch die Motorphasenstrom-Messsignale von den Sensoren im Power Block.

Diese analogen Messungen werden in digitale Daten umgewandelt und als Stromrückführung für den Vektorregelungsalgorithmus des Umrichters an die Steuereinheit übertragen.

Die Genauigkeit hier bestimmt die Präzision der Drehmomentregelung.

Hardware-Schutz. Der schnellste Schutz im Umrichter — IGBT-Entsättigungsdetektion, die in Mikrosekunden reagiert — ist auf der IGD2 Platine implementiert.

Wenn ein IGBT einschaltet und seine Kollektor-Emitter-Spannung (VCE) nicht normal zusammenfällt, erkennt die IGD2 dies während des Einschaltvorgangs und entfernt sofort alle Gate-Impulse.

Keine Software-Schleife kann diese Reaktionsgeschwindigkeit erreichen, und bei 380A ist dieser Schutz die primäre Verteidigung gegen IGBT-Zerstörung unter Fehlerbedingungen.

FS300R12KE3-S1 IGBT-Modul

Das FS300R12KE3-S1 ist ein vollständiges Dreiphasen-IGBT-Brückenmodul mit einer Nennleistung von 300A (mit 380A Spitzenleistung) bei einer Gerätespannungsnennung von 1200V, geeignet für 480V AC Umrichteranwendungen, bei denen die DC-Zwischenkreisspannung etwa 650–700V beträgt.

Das Modul beherbergt alle sechs IGBTs des Dreiphasen-Umrichters in einem einzigen physischen Gehäuse.

Dieses IGBT-Modul ist das, um das die A5E00714561 Baugruppe aufgebaut ist.

Die IGD2/R4 Gate-Treiberplatine ist speziell für die Gate-Anforderungen des FS300R12KE3-S1 ausgelegt — die Gate-Kapazität, die erforderlichen Gate-Spannungspegel und die Schaltcharakteristiken dieses spezifischen IGBTs bestimmen das Design der Gate-Treiber-Schaltung.

Wenn die A5E00714561 Baugruppe installiert wird, werden sowohl das IGBT-Modul als auch sein abgestimmter Gate-Treiber zusammen ersetzt, um sicherzustellen, dass die Gate-Ansteuerungs-Schaltung immer korrekt für das von ihr angetriebene Leistungsgerät optimiert ist.

Service- und Sicherheitsanforderungen

Der A5E00714561 war ursprünglich für die Installation durch autorisierte Siemens Servicepartner vorgesehen.

Dies spiegelt die Sicherheitsanforderungen bei Arbeiten auf Power-Block-Ebene in einem SINAMICS Umrichter im Chassis-Format wider.

Vor allen Power-Block-Servicearbeiten müssen folgende Bedingungen bestätigt werden: AC-Netzversorgung isoliert und verriegelt; DC-Zwischenkreis auf unter 50V entladen bestätigt (mindestens 5 Minuten Wartezeit nach Isolierung, durch Messung bestätigt); vollständige ESD-Vorsichtsmaßnahmen für den Umgang mit der IGD2 Gate-Treiberplatine.

Bei der Installation der Ersatzbaugruppe muss das thermische Schnittstellenmaterial des IGBT-Moduls gemäß dem von Siemens vorgegebenen Verfahren auf die Kühlkörperkontaktfläche aufgetragen werden. Falsche oder fehlende thermische Schnittstellenverbindung erhöht den thermischen Widerstand an der IGBT-Kühlkörperverbindung, was zu einer IGBT-Übertemperatur unter Last führt, selbst bei physikalisch korrekter Installation.

FAQ

F1: Der SINAMICS Umrichter zeigt F30022 (IGBT-Übertemperatur) bei Volllast an. Der Kühlkörper des Umrichters ist berührungskalt. Könnte die A5E00714561 Power-Block-Baugruppe die Fehlerquelle sein?

F30022 bei kaltem Kühlkörper deutet stark darauf hin, dass der IGBT-Temperatursensor auf der IGD2 Platine falsch liest — der Sensor selbst oder seine Verbindung zur IGD2 ist defekt und erzeugt eine künstlich hohe Temperaturanzeige.

Alternativ kann das thermische Schnittstellenmaterial zwischen dem IGBT-Modul und dem Kühlkörper fehlen oder falsch aufgetragen sein, was eine reale, aber lokalisierte Übertemperatur erzeugt, die der Kühlkörperkörper noch nicht erreicht hat.

Überprüfen Sie den Zustand des thermischen Schnittstellenmaterials, bevor Sie einen Sensorfehler feststellen.

F2: Nach dem Austausch des A5E00714561 Power-Blocks löst der Umrichterfehler F30001 (Überstrom) sofort beim ersten Lauf ohne Last aus. Was ist die wahrscheinliche Ursache?

F30001 sofort beim ersten Lauf nach dem Austausch des Power-Blocks deutet typischerweise auf ein Problem mit dem Strommess-Offset auf der neuen IGD2 Platine hin.

Die Stromregelung des Umrichters verwendet den gemessenen Motorstrom als Rückführung — ein Strommess-Offset auf der neuen Platine führt dazu, dass der Umrichter auch im Stillstand einen scheinbaren Strom sieht.

Überprüfen Sie die Strom-Offset-Parameter des Umrichters und führen Sie die Strommess-Kalibrierroutine aus, falls die Umrichter-Firmware dies unterstützt.

 Bestätigen Sie auch, dass der Stromsensor-Stecker an der neuen IGD2 Platine vollständig eingerastet ist.

F3: Der A5E00714561 ist als ausgelaufen mit einem Nachfolgeprodukt aufgeführt. Welches Nachfolgeprodukt sollte für neue Power-Block-Austausche verwendet werden?

Das Nachfolgeprodukt für IGD2/R4 480V/380A Power-Block-Reparaturen in der SINAMICS-Familie ist die A5E36717xxx Serie von IGD2-Reparaturteilen, die die Gate-Treiberplatine der nächsten Generation für die gleichen oder höhere Strom-IGBT-Module darstellen.

Bestätigen Sie die genaue Nachfolgeteilenummer anhand der Seriennummer des Umrichters und der aktuellen Siemens-Ersatzteil-Datenbank, da die Zuordnung des Nachfolgers vom spezifischen Produktionszustand des installierten Umrichters abhängt.

F4: Kann die A5E00714561 Power-Block-Baugruppe in jedem SINAMICS Chassis-Umrichter bei 380A/480V verwendet werden, oder ist sie spezifisch für bestimmte Motor-Modul-Varianten?

Der A5E00714561 ist spezifisch für SINAMICS Motor-Modul-Varianten, die das FS300R12KE3-S1 IGBT-Modul im R4-Formfaktor verwenden.

Nicht alle 380A/480V SINAMICS Motor-Module verwenden den gleichen IGBT-Modultyp oder den gleichen R4-Formfaktor — unterschiedliche Produktionszustände und Leistungsmodulvarianten können unterschiedliche IGBT-Geräte verwenden.

Kreuzen Sie immer die Seriennummer und den Produktionszustand des installierten Motor-Moduls mit der Anwendbarkeitstabelle des A5E00714561 ab, bevor Sie ihn installieren.

F5: Das IGBT-Modul im Umrichter ist als Kurzschluss ausgefallen. Ist die IGD2 Gate-Treiberplatine wahrscheinlich ebenfalls beschädigt und muss sie zusammen mit dem IGBT ersetzt werden?

Ja — wenn ein IGBT als Kurzschluss ausfällt, umfasst der Fehlerstrompfad die Gate-Schaltung. Die Gate-Treiber-Schaltungen auf der IGD2 Platine absorbieren die Energie des Fehler-Transienten, was Gate-Treiber-ICs, Optokoppler oder Gate-Widerstände beschädigen kann, auch wenn die Platine unbeschädigt erscheint.

Die Installation eines neuen IGBT-Moduls in einem Umrichter, der einen IGBT-Kurzschluss erlitten hat, ohne auch die IGD2 Gate-Treiberplatine zu ersetzen, birgt das Risiko eines sofortigen erneuten Ausfalls des neuen IGBT aufgrund beeinträchtigter Gate-Ansteuerungs-Wellenformen.

Der A5E00714561 adressiert dies korrekt, indem er beide Komponenten zusammen als Reparatur-Baugruppe liefert.
