SIEMENS 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD Trigger Board A5E00714560 A5EOO71456O Die Auslöser sind in der Regel mit einem Triggerboard versehen.

Siemens A5E00714560 ∙ SINAMICS IGD2/R4 Antriebsbrett ∙ Power Block Reparatur für Fahrwerk AC Antrieb Inverter Abschnitt

Teilnummer:Einheitliche Anweisungen

GWE-Referenz:GWE:A5E00714560

Hersteller:Siemens AG - Gerätewerk Erlangen, Deutschland

Übersicht

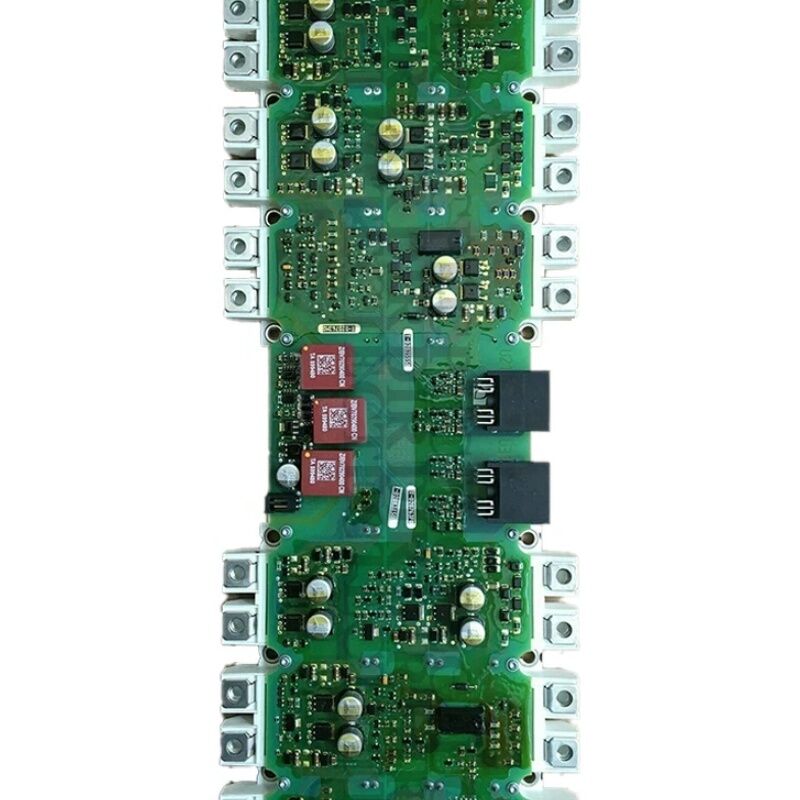

Die A5E00714560 ist das erste Mitglied der Serie A5E00714560 die IGD2/R4 SINAMICS Power Block Familie.Es verbindet den IGBT-Gattertreiber der zweiten Generation (IGD2) mit einem übereinstimmenden IGBT-Modul im R4-Formfaktor, und dient als Reparaturbaugruppe für den Wechselrichterstrombereich für die Fahrwerksantriebe SINAMICS G120, G120C und G150.

Die Serie erstreckt sich von A5E00714560 bis A5E00714563, die jeweils eine spezifische Spannungs- und Stromkombination innerhalb der SINAMICS Chassis-Antriebsreihe abdecken.Der A5E00714560 ist neben seinem direkten Nachfolger A5E36717797 in der Querschnittsreferenzdokumentation für Ersatzteile von Siemens aufgeführt.. Wenn der A5E00714560 nicht verfügbar ist, ist der A5E36717797 der vorgesehene Ersatz für die gleiche Funktion, aktualisierte Gate-Driver-Hardware.

Das IGD2-Board verarbeitet drei gleichzeitige Funktionen: Umwandlung der PWM-Befehle der Steuerungseinheit in IGBT-Gate-Impulse, Konditionierung der Motorphasenstrommessungen für den Vektorsteuerungsalgorithmus,und Implementierung eines Hardware-Desaturationsschutzes, der in Mikrosekunden reagiert, um fehlerhafte Schaltvorgänge zu unterdrücken.

Schlüsselmerkmale

A5E00714560 Reihe Board Family Kontext

Die Platten der Serie A5E00714560 sind alle IGD2/R4-Baugruppen, die denselben physikalischen R4-Formfaktor und dieselbe IGD2-Gate-Driver-Architektur haben.Jede Teilnummer bezieht sich auf eine spezifische Leistung innerhalb der SINAMICS Chassis-Antriebslinie. Die aufeinander folgenden Nummern in der Reihe A5E00714560, A5E00714561, A5E00714562, A5E00714563 beziehen sich auf verschiedene Spannungs- und Stromkombinationen. Sie sind nicht austauschbar;Bestätigen Sie immer vor der Bestellung die spezifische A5E-Nummer auf dem Etikett der installierten Platte.

Der IGD2-Gate-Treiber kommuniziert über Glasfaserverbindungen mit der SINAMICS-Steuerungseinheit und stellt eine galvanische Isolation zwischen der Hochspannungs- und der Niederspannungssteuerungsanlage bereit.Diese Isolierung schützt die CU vor den DC-Bus-Schaltvorgängern und ermöglicht einen sicheren diagnostischen Zugriff auf die Steuerungsfunktionen des Antriebs, während die Stromabteilung arbeitet.

Thermische Schnittstelle und Installationserläuterung

Wie alle IGD2/R4 Stromblockbaugruppen,Der A5E00714560 muss auf der Antriebswärmesenkung mit dem richtigen thermischen Schnittstellenmaterial (TIM) zwischen der IGBT-Modulbasisplatte und der Wärmesenkungsoberfläche installiert sein.. Das Auslassen von TIM erhöht den Wärmewiderstand an der IGBT-Wärmewasserversorgung und verursacht vorzeitige Übertemperaturfehler, auch wenn die Wärmewasserversorgung selbst kühl bleibt.Vor der Befestigung der Baugruppe ist das TIM nach dem von Siemens festgelegten Verfahren anzuwenden..

Häufig gestellte Fragen

F1: Der Antrieb zeigt F30021 oder F30022 ohne angeschlossenen Motor. Könnte der Fehler der A5E00714560 sein?

- Ja, das ist es. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. Überprüfen Sie, ob die Phase-Stromanzeige des Antriebs bei Stillstand einen anderen Wert als Null anzeigt. Ein anderer Wert als Null bestätigt einen Fehler des Messkreislaufs am A5E00714560.

F2: Der Nachfolger A5E36717797 ist erhältlich. Kann er den A5E00714560 direkt ersetzen?

Der A5E36717797 ist der von Siemens für dieselben Antriebsanwendungen benannte Nachfolger.Bestätigen Sie, dass die Firmware-Version des Laufwerks die elektronische Identifizierung des IGD2-Boards der neueren Generation vor der Installation unterstützt..

F3: Soll das IGBT-Modul vor der Installation eines Ersatzmodules A5E00714560 separat getestet werden?

Wenn der ursprüngliche A5E00714560 aufgrund eines IGBT-Fehlers ausfällt, sollte die Ursache untersucht werden, bevor ein Ersatz installiert wird.und der Wechselstrom-Eingang für vorübergehende Bedingungen, die das ursprüngliche IGBT-Modul belastet haben könntenDie Installation einer neuen Baugruppe ohne Behandlung der Ursache birgt das Risiko eines erneuten Ausfalls.

F4: Die A5E00714560 ist vom Aftermarket erhältlich, aber ohne GWE-Dokumentation.

Die von Siemens in Erlangen hergestellten Leiterplatten mit der Marke GWE weisen auf hergestellte, abgestimmte Gate-Treiber und IGBT-Kombinationen hin.Nachverpackungsplatten ohne GWE-Dokumentation können als renovierte Einheiten oder Baugruppen von Drittanbietern hergestellt werden.- Sie müssen beim Lieferanten eine Funktionsprüfbescheinigung beantragen, in der bestätigt wird, dass alle Torkanäle und Strommesskreise vor der Montage überprüft wurden.

F5: Nach der Installation des A5E00714560 läuft das Laufwerk, zeigt aber innerhalb von 10 Minuten nach voller Last A30031 (Übertemperaturalarm) an. Die Heizspüle ist kühl zu berühren. Was ist die Ursache?

A30031 kurz nach der Installation mit einer kühlen Kühlspülung bedeutet fast immer, dass das thermische Schnittstellenmaterial zwischen dem IGBT-Modul und der Kühlspülung fehlt oder falsch angebracht wurde.Entfernen Sie die Montage, beide Oberflächen reinigen, nach dem angegebenen Verfahren frisches TIM auftragen und neu installieren.
