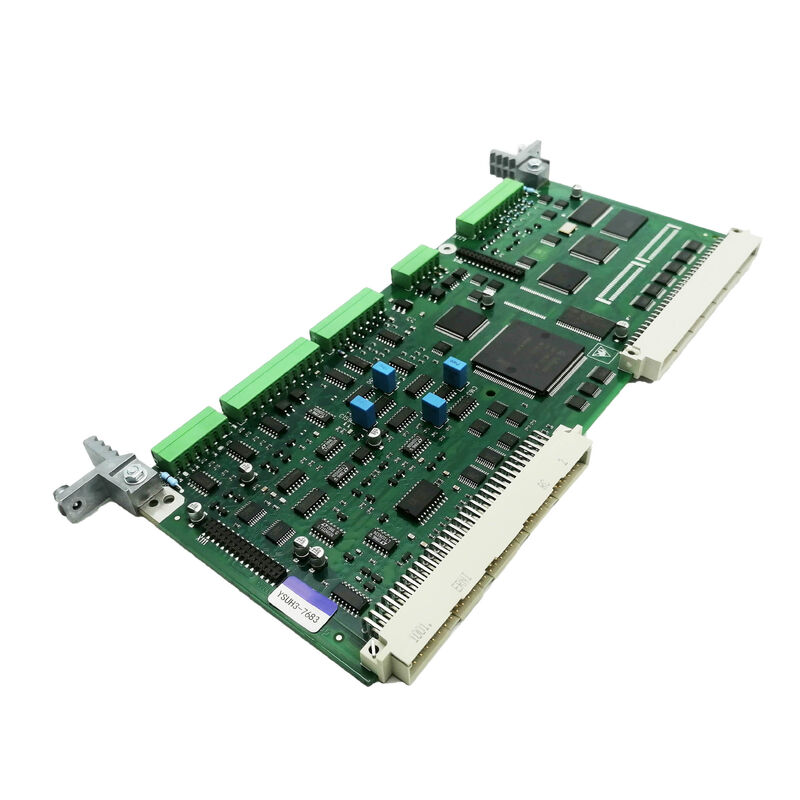

Gleichstromgeschwindigkeitsregler Anregungsbrett C98043-A7014-L2 C98043A7014L2 C98O43-A7O14-L2

Siemens C98043-A7014-L2 ∙ SIMOREG Gleichspannungsfeld-Versorgung

Teilnummer:C98043-A7014-L2

Hersteller:Siemens AG (Deutschland)

Typ der Ware:Feldversorgungstafel ∆ Gleichspannungsmotor-Erregung (Gleichspannungsgeschwindigkeit)

Produktfamilie:SIMOREG Gleichspannantriebsreihe

Funktion:Steuerbare Gleichspannungsversorgung für separat erreichte Gleichspannungsmotorfeldwicklungen

Produktionsstand:Von Hersteller abgesetzt

Herkunftsland:Deutschland

Übersicht

Der C98043-A7014-L2 ist die Gleichstromfeldversorgung (Erregung) für Siemens SIMOREG Gleichstromantriebe. This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.

Ohne ein ordnungsgemäß funktionierendes Feldversorgungssystem kann unabhängig vom Zustand der Armaturenversorgung kein separat erregtes Gleichstrommotor angetrieben werden.und der Antrieb wird Fehler auf Feldverlust vor dem Versuch jede Armatur Operation.

Die A7014-Serie von Feldversorgungsplatten nimmt eine spezifische Position in der SIMOREG-Plattenfamilie C98043 ein.

Die C98043-Serie dient den größeren SIMOREG-Wandlerkonfigurationen mit Leistungsbereich, bei denen die Armaturenströme beträchtlich sind und die Feldzufuhrplatte entsprechend ausgelegt ist.

Das Suffix L2 innerhalb der Bezeichnung A7014 kennzeichnet diese spezifische Konstruktionsgeneration und enthält die Komponentenwahl und Schaltkreisverbesserungen, die für diese Produktionsphase geeignet sind.

Die Drehzahlregelung des Gleichstrommotors arbeitet auf zwei unterschiedlichen Variablen: Armaturstrom, der das Drehmoment steuert, und Feldstrom, der den Fluss steuert.Der Feldstrom wird bei seinem Nennwert gehalten und die Drehzahl wird durch die Armaturenspannung gesteuert..

Über der Basisgeschwindigkeit in dem Feldschwächerungsbereich wird der Feldstrom schrittweise reduziert, um höhere Drehzahlen bei reduziertem maximalen Drehmoment zu ermöglichen.

Das C98043-A7014-L2 ist das Board, das beide Modi der Feldsteuerung ausführt: Vollfeld bei und unter der Basisgeschwindigkeit aufrechtzuerhalten und kontrollierte Feldreduktion über der Basisgeschwindigkeit auszuführen.

Schlüsselmerkmale

Feldversorgung in der Großstromantriebsarchitektur

Der separat erreichte Gleichstrommotor verfügt über zwei elektrisch unabhängige Wickelungen: die Armaturenwickelung im rotierenden Teil und die Feldwickelung im stationären Rahmen.

Die Feldwicklung ist relativ geringer Strom, aber mit hoher Induktivität. Es kann mehrere Sekunden dauern, bis sich der Feldstrom vollständig etabliert, nachdem die Versorgung eingeschaltet wurde.aufgrund der Zeitkonstante des Feldkreislaufs.

Der C98043-A7014-L2 enthält die Thyristorbrücke, die die Wechselstromversorgung in eine gesteuerte Gleichstromleistung für die Feldwicklung umwandelt, zusammen mit der Steuerelektronik, die diese Leistung reguliert.

Die Feldstromschleife schließt sich durch einen Stromtransformator oder einen Shunt, der den tatsächlichen Feldstrom misst und diese Messung an den Regler der Platine zurückgibt.Der Regler passt den Thyristor-Zündwinkel an, um den befohlenen Feldstrom genau zu halten.

Diese geschlossene Steuerung des Feldstroms ermöglicht eine genaue Feldschwäche.

Der C98043-A7014-L2 reduziert den Feldstrom reibungslos, um diesem Einstellpunkt zu entsprechen, sodass der Motor weiter beschleunigen kann.

Die Reaktionszeit des Brettes und die Genauigkeit der Regulierung beeinflussen unmittelbar, wie reibungslos der Antrieb durch den Basisgeschwindigkeitspunkt wechselt und wie eng er den Feldschwächerungsprofilen folgt.

Schutz vor Feldverlusten

Die sicherheitskritischste Funktion der Feldversorgungskarte ist die Erkennung von Feldverlusten.ein Feldwickelungsfehler, oder ein Feldversorgungsversagen der Motor verliert seinen magnetischen Fluss.

Ein unflüssiger Motor, der an eine Stromversorgung angeschlossen ist, kann ohne wirksame Stromsteuerung beschleunigen und möglicherweise gefährliche Geschwindigkeiten erreichen.

Der C98043-A7014-L2 überwacht den Feldstrom kontinuierlich.

Ein erkannter Feldverlust löst eine sofortige Armaturenfahrt durch die Schutzkette des Antriebs aus, wodurch die Armaturenversorgung entfernt wird, bevor sich ein Ausfallzustand entwickeln kann.

Dieser Schutz reagiert schneller als jede Software-Schleife. Er ist als Hardwareüberwachung implementiert, die unabhängig vom Hauptsteuerprozessor wirkt.

Nicht mehr erhältlicher Status und Aftermarket

Der C98043-A7014-L2 wurde von Siemens eingestellt und ist nicht mehr über die aktiven Produktkanäle von Siemens erhältlich.Der Nachschubmarkt spezialisierte Gleichspannantriebsreparaturunternehmen mit geprüften Ersatzteilen ist die Hauptversorgungsquelle.

Die Platten werden in der Regel in renoviertem, funktionsgetestetem Zustand mit Garantie geliefert. Bei der Beschaffung bestätigen Sie die L-Variante (in diesem Fall L2) mit dem Etikett der installierten Platte,Da sich die L2- und L1-Baureihen in der Schaltkreiskonfiguration unterscheiden können.

Häufig gestellte Fragen

Q1: Der SIMOREG-Antrieb zeigt beim Anfahren sofort Fehler F036 (Feldstromregulator-Abweichung zu groß). Der Motorfeldwicklungswiderstand wurde gemessen und liegt innerhalb der Spezifikation.Könnte der C98043-A7014-L2 die Fehlerquelle sein??

Bei einer bestätigten gesunden Feldwicklung weist F036 beim Starten entweder auf die Feldversorgung oder ihren Messkreislauf hin.Überprüfen Sie die Wechselstromversorgungsspannung an den Eingangsobergrenzen des C98043-A7014-L2 und bestätigen Sie, ob alle Feldsicherungen intakt sind.

Wenn die Versorgung und die Sicherungen in Ordnung sind, prüfen Sie das Messsignal für den Feldstrom am Ausgang der Platine ̇ ein offener oder fehlerhafter Messweg erzeugt einen tatsächlichen Wert von null,der vom Regulierungsorgan als Höchstweite abweichend ausgelegt wird.

Wenn die Messung korrekt ist, kann die Thyristorbrücke auf der A7014-L2 eine fehlerhafte Vorrichtung haben, die einen unzureichenden oder Nullfeldstrom erzeugt.

F2: Die C98043-A7014-L2 wird als "Gleichspannungsausregung" beschrieben. Was bedeutet "Gleichspannungsausregung" in diesem Zusammenhang?

"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.

Die Drehzahlregelung eines Gleichstrommotors hängt sowohl vom Armaturenstrom (Drehmoment) als auch vom Feldstrom (Fluss/Geschwindigkeit) ab.

Die Feldversorgungskarte die "Geschwindigkeitserregungskarte" nimmt direkt an der Geschwindigkeitsregelung teil, indem sie den Feldstrom, insbesondere im Bereich der Feldschwäche über der Basisgeschwindigkeit, steuert.

F3: Kann der C98043-A7014-L2 durch den C98043-A7004-L2 (die Feldversorgungskarte für Standard 6RA70-Antriebe) ersetzt werden?

Nein die Feldversorgungstafeln der Baureihen A7014 und A7004 sind verschiedene Produkte für verschiedene Antriebsplattformen.während die A7014-Serie größere SIMOREG-Wandlerkonfigurationen bedient.

Sie unterscheiden sich in Stromleistung, Schaltkreisentwurf und physikalischen Formfaktor.

Die Installation eines niedrigeren A7004 in einer Position A7014 würde zu einer unterdimensionalen Feldstromkapazität und potenziellen Schäden an der Platine führen.

F4: Nach dem Austausch des C98043-A7014-L2 ist der Feldstrom vorhanden, zeigt aber eine langsame, oszillierende Reaktion bei Geschwindigkeitsänderungen.

Die Schwingungsfeldstromantwort zeigt eine Fehlanpassung zwischen den Feldstromregulatorgewinnen im CUD1 und den Induktivitäts-/Widerstandsmerkmalen des Feldkreislaufs des Motors an.Die Feldkreislaufzeitkonstante großer Gleichstrommotoren kann mehrere Sekunden betragen.

Wurden die Reglergewinne nach dem Platzaustausch nicht erneut eingegeben oder anhand der ursprünglichen Inbetriebnahmegegebenheiten überprüft, so entsprechen sie möglicherweise nicht dem Motor.Zugriff auf die Feldreglerparameter im CUD1 und Bestätigung, dass sie den ursprünglichen Werten oder den Spezifikationen für die Feldwicklung des Motors entsprechen.

Eine automatische Abstimmungssequenz (wenn die Firmware-Version sie unterstützt) berechnet die Gewinne neu.

Q5: Der Antrieb ist in einem Dauerwalzwerk verwendet, bei dem die Feldzufuhrplatte eine maximale Zuverlässigkeit aufweisen muss.Gibt es ein modernes Nachfolgerprodukt, das die Zuverlässigkeit im Vergleich zum eingestellten C98043-A7014-L2 verbessern könnte?

Für Anlagen, die sich einer Antriebsmodernierung unterziehen möchten, ist der SINAMICS DCM (DC Master) die aktuelle Plattform von Siemens für eine leistungsstarke Drehzahlregelung von Gleichstrommotoren.Das SINAMICS DCM integriert die Feldversorgung als interne Funktion.

Für Standorte, an denen die Wartung der vorhandenen SIMOREG-Hardware bevorzugt wird,Präventiver Austausch der Feldversorgungstafel während eines geplanten Stillstands ?? vor einem Betriebsfehler ?? ist die beste Verlässlichkeitsstrategie, mit einem nachgewiesenen Nachrüstprodukt C98043-A7014-L2 als Ersatz.
