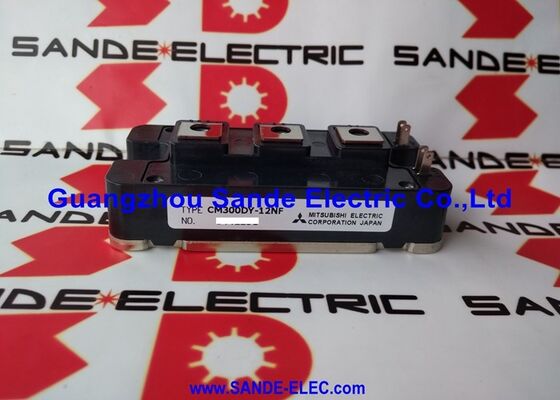

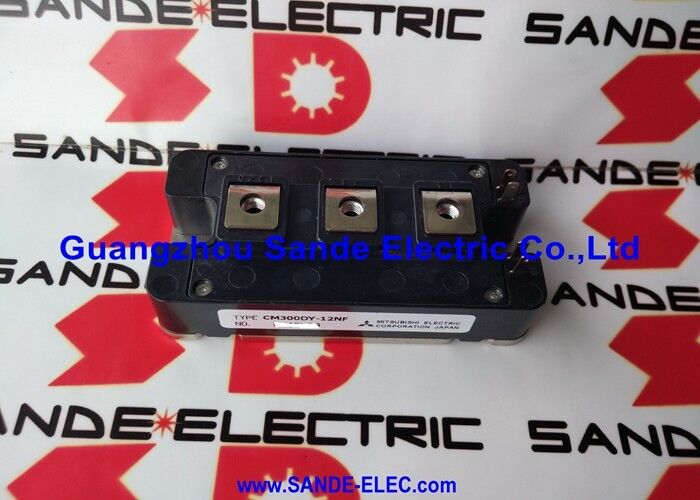

Mitsubishi IGBT-Leistungsmodul CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF. Powerex Dual IGBTMODTM NF-Serie 300A / 600V / Halbbrücke / Super-schnelle FWDi / industrielle Energieumwandlung

Doppel IGBTMOD Halbbrückenbaustein

Der CM300DY-12NF ist eine Halbbrücke mit zwei IGBT-Transistoren in einer Serienkonfiguration, die ein Phasenbein eines Dreiphasenumrichter bilden.Wenn das Sechsepaketformat (wie Fuji 6MBP) alle drei Phasenbeine in einem Modul integriert, die CM300DY-12NF bietet jeweils ein Phasenbein ¢ drei CM300DY-12NF-Module bilden eine komplette Dreiphasenbrücke.

Auf der oberen IGBT-Seite (Hochseite):Schaltet den positiven Gleichstrom-Busanschluss auf den Motorphasen-Ausgang.

Unterer IGBT (niedrigste Seite):Schaltet den Motorphasen-Ausgang auf die negative Gleichspannungs-Bus-Rückgabe um.

Jedes IGBT verfügt über eine umgekehrt angeschlossene superschnelle Rückgewinnungs-Frei-Rad-Diode (FWDi), die den Rückstromweg für Induktionsmotorbelastungen bereitstellt, wenn das IGBT ausgeschaltet ist.

Schlüsselmerkmale

Anwendungen

mit einer Leistung von mehr als 1000 WVariablen Frequenzantriebe für Induktionsmotoren der Klasse 3775 kW aus 400V-Versorgungmit drei Modulen, die den vollständigen Dreiphasenumrichter abschließen.

mit einer Leistung von mehr als 1000 WUmwandlung von Gleichstrom in Wechselstrom für ununterbrochene Stromversorgungen (UPS), Filter für aktive Leistung und Netzanlage-Wechselrichter in industriellen und kommerziellen Anlagen.

Stromversorgungen für den Schaltmodus mit hoher Leistung:Große SMPS-Entwürfe für industrielle elektrochemische Prozesse, Plasma-Ausrüstung,und Halbleiterherstellungsgeräte, bei denen der Dauerstrom von 300 A des CM300DY-12NF eine Gleichstromkonvertierung mit hoher Leistung ermöglicht.

Traktionsumrichter:Hilfsumrichter für Schienenfahrzeuge und Antriebssysteme für Industriefahrzeuge, die eine Schaltung der Klasse 300A erfordern.

Erneuerbare Energien:Windturbinenkonverterstufen und Solarumrichter für Versorgungsanlagen, die eine zuverlässige 600V-Klasse und 300A-Schaltfähigkeit erfordern.

Schweißen und Plasmaschneiden:Schweißstromversorgungen und Plasmaschnittsysteme auf Inverterbasis, bei denen die schnelle Schaltung des Moduls einen effizienten Hochfrequenz-Inverterbetrieb ermöglicht

Hochspannungspulsanwendungen:Die 600-Volt-Block- und 300-A-Schaltmöglichkeiten des CM300DY-12NF wurden auch in Pulsanstromsystemen für wissenschaftliche und industrielle Forschungsanwendungen eingesetzt.

Häufig gestellte Fragen

F1: Wie viele CM300DY-12NF-Module sind erforderlich, um einen kompletten Dreiphasen-Wechselrichter zu bauen?

Drei Module, jeweils eins pro Phasenbein (U, V, W). Jeder CM300DY-12NF stellt die oberen und unteren IGBT-Schalter für eine Ausgangsphase bereit.Drei Module sind an ihren Gleichspannungs- und Ausgangsphasenverbindungen parallel zusammengesetzt, um die komplette Dreiphasenbrücke zu bildenDieser modulare Ansatz erlaubt den Austausch pro Phase, wenn nur ein Modul ausfällt, ohne die gesamte Brücke zu ersetzen.

F2: Welche Bedeutung hat die superschnelle Wiederherstellung FWDi in CM300DY-12NF?

Wenn sich ein IGBT einschaltet, the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateDiese Spitze fließt durch die Schalt-IGBT, erhöht Schaltverluste und erzeugt EMV-Rauschen.Die superschnelle Rückgewinnung FWDi der NF-Serie minimiert diesen Anstieg .

F3: Welches Montagemoment gilt für die Chassisinstallation CM300DY-12NF?

Powerex legt das Montagemoment für die Schrauben der CM300DY-12NF-Basisplatte fest typischerweise 2 3 N · m für die Montagehardware des Moduls.Erhöhung der Rth ((c-h) und Erhöhung der Knotentemperatur bei einem bestimmten Laststrom. Überdrehbares Drehmoment birgt die Gefahr, dass das keramische DCB-Substrat knackt. Bestätigen Sie aus dem Datenblatt CM300DY-12NF die genaue Drehmomentspezifikation. Wenden Sie vor der Montage einheitlich die thermische Schnittstellenverbindung an.

F4: Kann CM300DY-12NF parallel betrieben werden, um die Stromkapazität zu erhöhen?

Parallelbetrieb ist möglich, erfordert aber eine sorgfältige Aufmerksamkeit auf die aktuelle gemeinsame Nutzung.IGBTs mit einem positiven Temperaturkoeffizienten von VCE (sat) die Eigenschaft der NF-Serie gleichzeitig thermisch ausgeglichen: ein Modul, das heißer läuft, hat eine höhere VCE (sat) und trägt somit proportional weniger Strom.Abweichende Induktivitätsunterschiede in der Busbar-Layout zwischen parallelen Modulen verursachen dynamisches Stromungleichgewicht beim SchaltenParallele IGBT-Betrieb erfordert ein symmetrisches Bus-Bar-Layout und abgestimmte Module aus derselben Charge.
