Fanuc CPU A20B-3300-0312 A20B33000312 A2OB-33OO-O312

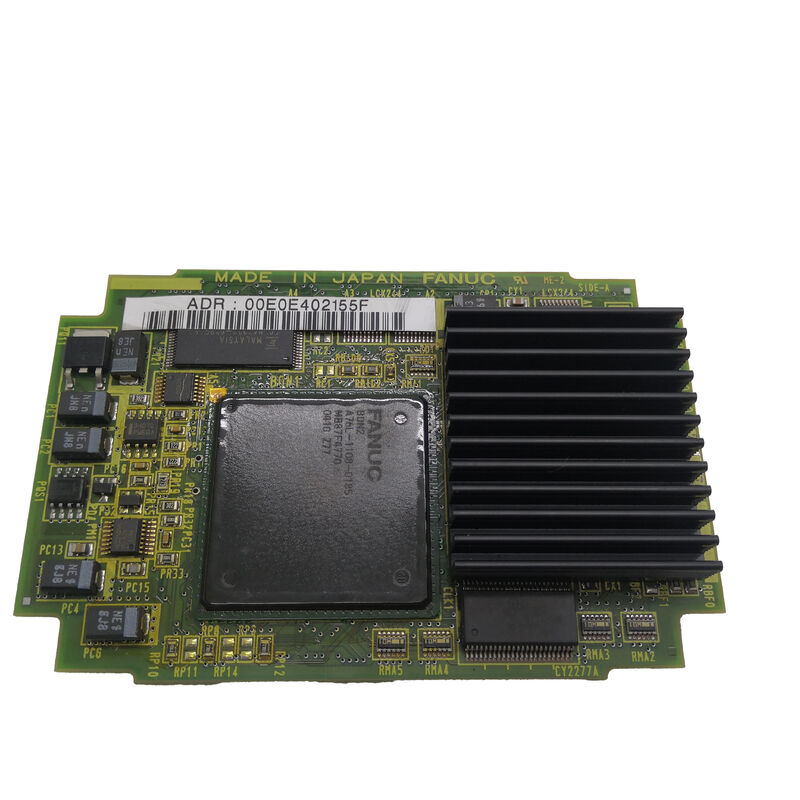

A20B-3300-0312 | FANUC 21i-B und 210i-SB Pentium CPU-Modul – 16 MB DRAM / A20B-3300-Serie / Prozessorkarte der iB-Generation

Serien 21i-B und 210i-SB – Die iB-Plattform

Die FANUC-Serie 21i-B ist die zweite Hardware-Generation der 21i-CNC-Plattform – eine leistungsfähige, kompakte CNC für Werkzeugmaschinen mittlerer Komplexität. Das „B“-Modell stellt einen Hardware-Fortschritt gegenüber dem 21i-A dar, wobei der Pentium-Prozessor die frühere 486-Architektur ersetzt.

Die Serie 210i-SB ist eine Untervariante: Die Bezeichnung „210i“ identifiziert typischerweise die FANUC Power Motion i-Serie oder eine bestimmte maschinenintegrierte CNC-Konfiguration, und „SB“ bezeichnet eine Modell-SB-Variante. Beide Systeme nutzen das gleiche CPU-Modul A20B-3300-0312 – was eine gemeinsame Prozessorplattform dieser beiden CNC-Generationen bestätigt.

Wichtige Spezifikationen

A20B-3300-031x – Pentium-CPU-Modulfamilie

Die A20B-3300-031x-Reihe bildet eine Gruppe von CPU-Modulen der Pentium-Klasse für die B-Generation der i-Serie:

Im Vergleich zur früheren A20B-3300-029x-Familie (die 486DX-Prozessoren verwendete) brachten die 031x Pentium-Boards die Rechenleistung der Serie 21i-B in die Pentium-Generation – sie lieferten einen höheren Befehlsdurchsatz und unterstützten die anspruchsvolleren CNC-Optionen der iB-Plattform.

Anwendungsszenarien

21i-B CNC-Prozessorfehler:Eine FANUC-CNC der Serie 21i-B kann nicht initialisiert werden – das System stoppt mitten im Bootvorgang oder zeigt Alarme auf CPU-Ebene an. Als Fehler wird das Modul A20B-3300-0312 identifiziert. Durch den Austausch wird die Verarbeitungsfunktion des 21i-B wiederhergestellt.

Austausch des 210i-SB CPU-Moduls:Das CPU-Modul eines FANUC 210i-SB-Systems entwickelt zeitweise Fehler, die mit der Platinentemperatur zusammenhängen. Der A20B-3300-0312 wird proaktiv ausgetauscht und stellt so den zuverlässigen CNC-Betrieb wieder her.

FAQ

F1: Was ist der Unterschied zwischen A20B-3300-0311 und A20B-3300-0312?

Bei beiden handelt es sich um Pentium-CPU-Module mit 16 MB DRAM der 031x-Familie. Der A20B-3300-0311 bedient CNC-Systeme der Serien 16i-B und 18i-B. Der A20B-3300-0312 bedient die Serien 21i-B und 210i-SB. Sie sind nicht austauschbar – jede ist auf den jeweiligen CNC-Kartensteckplatz und die Systemsoftware für diese Plattform abgestimmt.

F2: Verfügt der A20B-3300-0312 über mehr DRAM als der A20B-3300-0311?

Sowohl 0311 als auch 0312 verfügen über 16 MB DRAM. Der A20B-3300-0313 (für 0i-C) verfügt über 32 MB SDRAM (eine höhere Kapazität und eine andere Speichertechnologie – SDRAM vs. DRAM). Der Unterschied in der Speicherkapazität spiegelt den größeren Software-Footprint der 0i-C-Generation im Vergleich zur 21i-B-Generation wider.

F3: Hat der Austausch von A20B-3300-0312 Auswirkungen auf gespeicherte CNC-Parameter?

Nein. CNC-Parameter befinden sich in SRAM-Speichermodulen – getrennt von der CPU-Platine. Der Austausch des A20B-3300-0312 hat keinen Einfluss auf gespeicherte Parameter, Programme oder Werkzeugdaten. Nach der Montage des Ersatzes bootet die CNC und liest Parameter aus dem intakten SRAM.

F4: Was ist die Core Exchange-Option für A20B-3300-0312?

Bei einem Core-Austausch wird im Austausch für die fehlerhafte Platine des Kunden eine reparierte/getestete Ersatzplatine geliefert – der Kunde zahlt für den Ersatz und sendet das fehlerhafte Modul zurück. Dies senkt die Nettokosten der Ersatzplatine im Vergleich zum Komplettkauf.
