FANUC Axis-Karte A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

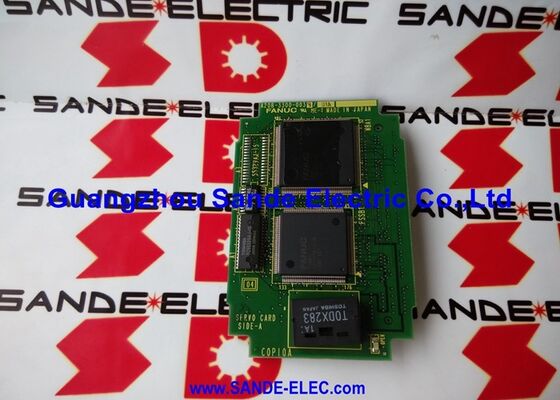

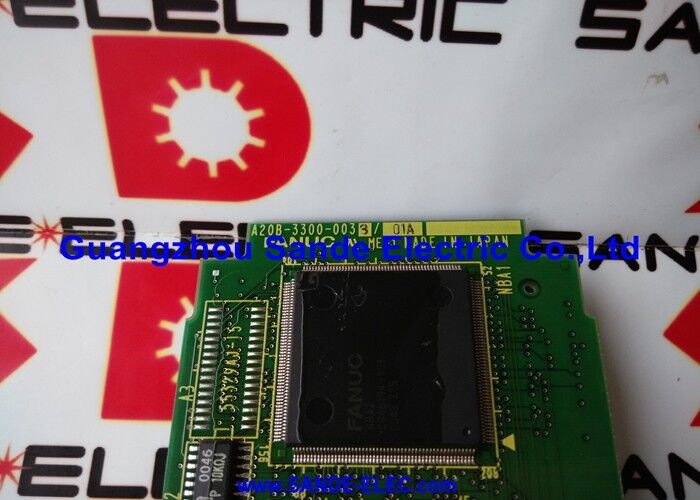

A20B-3300-0033∙ FANUC 2-Kanal FSSB Servo Controller Karte 16i / 18i / 21i / FSSB Glasfaseroberfläche / Steckmodul

FSSB

In modernen FANUC CNC-Systemen fährt die Servo-Kommunikation über eine Glasfaser.

• Schaltanlagen für Hochstrom-Hochfrequenzmotoren
• Große Kondensatorbanken, die auf 300 ‰ 600 VDC geladen sind
• Schnellschaltende IGBT-Transistoren, die elektromagnetische Emissionen in einem breiten Frequenzspektrum erzeugen

In dieser Umgebung ist ein Kupferkabel, das Positionsbefehlsignale überträgt, anfällig.Geschwindigkeitswellen, und reduzierte Oberflächenbearbeitung des bearbeiteten Werkstücks.

Die Glasfaserübertragung ist vollständig immun gegen elektromagnetische Störungen.aber das Lichtsignal kann nicht durch elektromagnetische Felder auf oder abgekoppelt werden. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.

Schlüsselmerkmale

2-Kanal-Kapazität

Der A20B-3300-0033 bietet exakt 2 FSSB-Kanäle von einer einzigen Plug-in-Karte.

Drehzentrale in zwei Achsen (X und Z):Eine A20B-3300-0033 steuert beide Achsen.

2 Achsen eines größeren Systems:Bei einem 4-Achsen-Bearbeitungszentrum behandelt eine A20B-3300-0033 die ersten beiden Achsen (typischerweise X und Y), während eine zweite Karte Z und die vierte Achse behandelt.Jede Karte arbeitet unabhängig auf ihrem eigenen FSSB-Kanal.

Die ersten 2 Achsen einer 5-Achsen-CNC:Die erste A20B-3300-0033 umfasst die Achsen 1 und 2; zusätzliche Karten erstrecken sich nach Bedarf auf die anderen Achsen.

Die Plug-in-Architektur macht die Ausweitung der Achsenzahl einfach hinzufügen einer Karte, und die CNC gewinnt zwei weitere FSSB-Servo-Kanäle auf der gleichen Hauptplatine.

Anwendungsszenarien

FSSB-Kommunikationswarnsignal auf beiden Steuerachsen:Ein FANUC 18i Drehzentrum erzeugt gleichzeitig FSSB-Kommunikationswarnsignale auf beiden Achsen X und Z. Beide Servoantriebe und Motoren werden unabhängig voneinander korrekt getestet.Die Servo-Karte A20B-3300-0033 wird als Fehler identifiziert.Ersatz stellt die FSSB-Kommunikation auf beiden Achsen wieder her.

Systemerweiterung:Ein zweiachsiger 21i CNC wird für den vierachsigen Betrieb neu konfiguriert. Ein zweiter A20B-3300-0033 wird neben der vorhandenen Karte auf dem Hauptbrett installiert,Bereitstellung der zwei zusätzlichen FSSB-Kanäle für die neue Achsenkonfiguration.

Häufig gestellte Fragen

F1: Kann der A20B-3300-0033 mit anderen Servoantrieben als Alpha-i-FSSB-Verstärkern verbunden werden?

Der A20B-3300-0033 verwendet das Glasfaserprotokoll FSSB von FANUC, das mit FANUC Alpha-i- und Beta-i-Servoverstärkern mit FSSB-Eingangsanschlüssen kompatibel ist.Ältere Verstärker der Alpha-Serie mit seriellen Schnittstellen des Typs A oder B sind nicht FSSB-kompatibel und können nicht mit der A20B-3300-0033 verbunden werden- Bestätigen Sie den Schnittstellentyp der Servoantriebe, bevor Sie diese Karte montieren.

F2: Wie wird die FSSB-Knotenadresse jedem Servoverstärker auf der Daisy-Kette zugewiesen?

FSSB-Adressen werden durch die physikalische Reihenfolge der Verstärker in der Glasfaserkette in Kombination mit CNC-Parameter-Einstellungen definiert.Der erste Verstärker in der Kette nimmt typischerweise die niedrigste AdresseDie FSSB-Konfigurationsparameter im CNC (FSSB-Einstellbildschirm) definieren die Anzahl der Verstärker und ihre Achsenzuordnungen.Nach dem Einbau eines Ersatzes A20B-3300-0033, bleiben die vorhandenen FSSB-Parameter im SRAM der CNC und sollten die Kommunikation automatisch wiederherstellen, wenn sie eingeschaltet werden.

F3: Kann ein System mit zwei A20B-3300-0033-Karten (4-Achsen) funktionieren, wenn eine Karte versagt?

Wenn eine A20B-3300-0033 ausfällt, erzeugen nur die beiden Achsen auf dem FSSB-Kanal der Karte Alarme.Die Maschine kann möglicherweise begrenzte Operationen mit den verbleibenden Arbeitsachsen ausführen, während die fehlerhafte Karte ausgetauscht wird.Dieser Teilbetrieb hängt davon ab, ob die PMC-Leiter die Maschinenzyklusdurchführung mit eingeschränkten Achsen zulässt.

F4: Erfordert das Glasfaserkabel eine besondere Handhabung oder Wartung?

FSSB-Faserkabel sollten vor scharfen Biegen, engen Radiusverbindungen und mechanischen Beschädigungen geschützt werden.Die Endflächen der Steckverbinder sollten sauber gehalten werden. Verunreinigungen an den optischen Steckverbinderflächen schwächen das Lichtsignal.Bei der Prüfung eines FSSB-Kommunikationsfehlers überprüfen Sie neben der Karte A20B-3300-0033 den Zustand des Glasfaserkabel und des Steckers.

F5: Ist der A20B-3300-0033 spezifisch für die CNC der Generation i oder kann er mit 0i-D- oder 30i-Systemen verwendet werden?

Der A20B-3300-0033 wird für die FANUC-Baureihen 16i, 18i und 21i (Modell A und B) bestätigt.Verschiedene CNC-Generationen verwenden verschiedene Servo-Kartenvarianten die 0i-D- und 30i-Plattformen verwenden unterschiedliche Hauptplatinhardware und benötigen ihre eigenen spezifischen Servo-KartenDie A20B-3300-0033 ist die richtige Karte für die 16i/18i/21i Generation und ist nicht austauschbar mit 0i-D oder 30i Servo-Karten.
