Fanuc A20B-2003-0311 | MZi Sensorbaugruppe PCB — Sensorplatine für A860-2110-V001, Alpha i Spindelantrieb, CNC — Nicht mehr vom Hersteller produziert

Übersicht

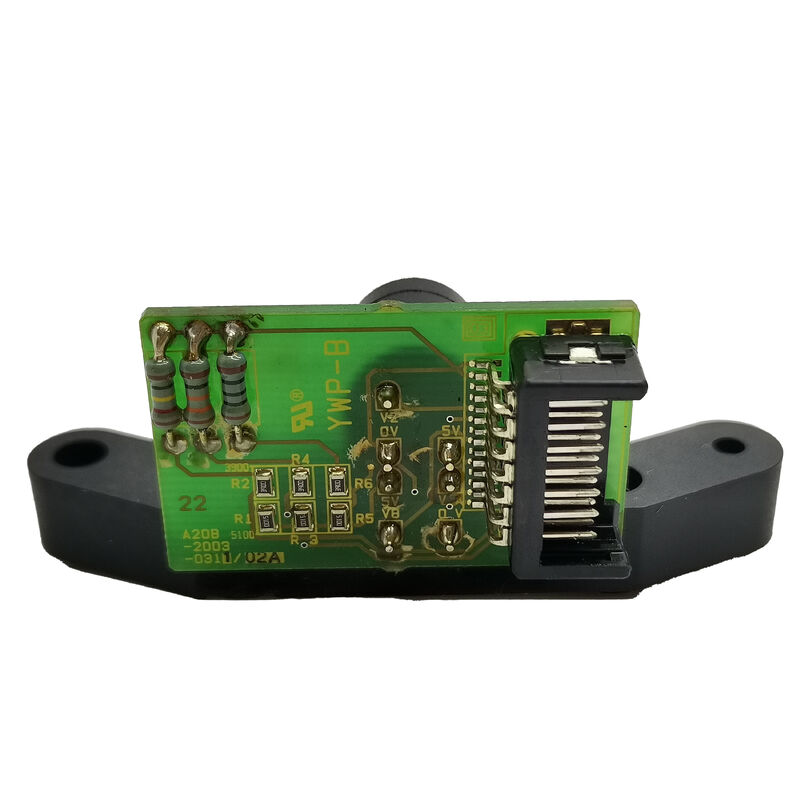

Die Fanuc A20B-2003-0311 ist die Signalverarbeitungsplatine, die in der Fanuc A860-2110-V001 MZi-Spindelmotor-Sensorbaugruppe installiert ist.

Sie ist nicht als eigenständige Platine erhältlich — die Platine ist eine integrale Komponente der Sensorbaugruppe A860-2110-V001, und die Beschaffung erfordert die vollständige Sensorbaugruppe.

Anfragen für eine der Teilenummern — A20B-2003-0311 oder A860-2110-V001 — führen zur selben vollständigen Sensoreinheit, da die Platine und das Sensorgehäuse immer zusammen geliefert werden.

Das Verständnis der Funktion dieser Platine erfordert das Verständnis, wo die A860-2110-V001 im Alpha i Spindelantriebssystem von Fanuc sitzt. Im Gegensatz zu Servomotoren, die optische Impulsgeber (die Familie der Absolutwertgeber A860-2xxx) für die geschlossene Regelung verwenden, verwenden Alpha i Spindelmotoren einen anderen Sensoransatz: den magnetischen MZi-Sensor, der die Drehposition und -geschwindigkeit von einem gezahnten oder magnetischen Zielring auf der Spindelmotorwelle erfasst.

Das Sensorgehäuse A860-2110-V001 enthält das magnetische Aufnehmerelement und die Platine A20B-2003-0311, die das rohe Magnetsensorsignal in eine saubere digitale Ausgabe umwandelt, die der Spindelantriebsverstärker verarbeiten kann.

Der MZi-Sensor kommuniziert mit dem Spindelantrieb über einen 12-poligen Stecker am Sensorkörper — verkauft ohne Kabel, was bedeutet, dass der Kabelbaum vom Sensor zum Spindelantriebsverstärker separat beschafft oder bei einem Sensorwechsel aus der ursprünglichen Installation beibehalten wird.

Diese Verbindung überträgt die Spindeldrehzahlrückmeldung, die Spindelorientierungspositionsdaten und die Sensorsignale an den Verstärker, der sie zur Regelung der Spindeldrehzahl unter Schnittlasten, zur Ausführung von starren Tippzyklen, bei denen Spindel und Z-Achse synchronisiert bleiben müssen, und zur Spindelorientierung für Werkzeugwechsel verwendet.

Die Einstellung der A20B-2003-0311 durch Fanuc spiegelt die gleiche Produktlebenszyklusdynamik wider, die bei der gesamten Alpha i Encoder-Reihe zu beobachten ist — die aktive Fertigung wurde eingestellt, aber die Population der Alpha i Spindelmotoren, die sie bedient, ist in produzierenden Werkzeugmaschinen immer noch weit verbreitet.

Da die Platine nicht unabhängig bezogen werden kann, ist der Ersatzweg für eine ausgefallene A20B-2003-0311 eine vollständige A860-2110-V001 Sensoreinheit aus Gebraucht- oder Austauschbeständen.

Schlüsselspezifikationen

MZi Sensortechnologie — Magnetisch vs. Optisch

Die Unterscheidung zwischen MZi-Magnetsensorik und den optischen Impulsgebern, die bei Servomotoren verwendet werden, ist für jeden, der neu in Fanuc Spindelantriebssystemen ist, erklärungsbedürftig. Optische Encoder verwenden eine Glas- oder Kunststoffscheibe mit transparenten und undurchsichtigen Mustern; eine Lichtquelle und eine Fotodetektor-Anordnung lesen die Position der Scheibe optisch aus.

Magnetische Sensoren erfassen stattdessen das Vorbeigleiten von Magnetpolen oder Zähnen auf einem Zielring, der an der Motorwelle befestigt ist, und verwenden Hall-Effekt- oder magnetoresistive Elemente im Sensorkörper.

Für Spindelmotoren bietet der magnetische Ansatz praktische Vorteile in der Spindelumgebung: Spindeln laufen mit hoher Geschwindigkeit und sind Kühlmittel, Metallspänen und Vibrationen ausgesetzt, die anspruchsvoller sind als die typische Servoachsenumgebung.

Magnetische Sensoren tolerieren Verunreinigungen durch metallische Partikel, die eine optische Scheibe beeinträchtigen würden, und ihr berührungsloses Messprinzip bedeutet, dass im normalen Betrieb kein Verschleißmechanismus auftritt.

Die Aufgabe der Platine A20B-2003-0311 besteht darin, das analoge Signal von den magnetischen Aufnehmerelementen zu empfangen und die sauberen, rauschfreien digitalen Impulse zu erzeugen, die die Eingangsschaltung des Spindelverstärkers erwartet — diese Signalaufbereitungsfunktion ist das, was die Platine zur vollständigen Sensorbaugruppe beiträgt.

Spindelantriebsfunktionen, die von diesem Sensor abhängen

Drei Spindelfunktionen in einem CNC-Bearbeitungszentrum sind direkt abhängig von der Bereitstellung sauberer, zuverlässiger Rückmeldungen durch den MZi-Sensor:

Drehzahlregelung unter Schnittlast — der Verstärker liest kontinuierlich die MZi-Rückmeldung, um die befohlene Spindeldrehzahl gegen Schwankungen der Schnittkraft zu halten.

Ein verschlechtertes MZi-Sensorsignal führt im besten Fall zu Drehzahlschwankungen (sichtbar als Variation im Maschinengeräusch und der Oberflächengüte) und im schlimmsten Fall zu SP0740 oder ähnlichen Spindeldrehzahl-Rückmeldungsalarmen.

Starres Tippen — die Synchronisation zwischen Spindeldrehung und Z-Achsen-Vorschub während eines starren Tippzyklus erfordert Echtzeit-Spindelpositionsdaten vom MZi-Sensor.

Ein einzelner verpasster Sensor-Zählvorgang während eines Tippzyklus kann das Gewinde beschädigen oder den Gewindebohrer brechen. Alarme für starres Tippen oder schlechte Gewindequalität bei ansonsten gut spezifizierten Gewindebohrern lassen sich oft auf eine Verschlechterung des MZi-Sensors zurückführen.

Spindelorientierung — der Werkzeugwechsel erfordert, dass die Spindel in einer bestimmten Winkelposition stoppt, um den Antriebsschlüssel des automatischen Werkzeugwechslers zu greifen.

Der MZi-Sensor liefert die Positionsreferenz für diese Orientierung; ein ausgefallener Sensor erzeugt SP0742 (Spindelorientierungsfehler) oder entsprechende Alarme, die Werkzeugwechsel verhindern.

FAQ

F1: Kann die Platine A20B-2003-0311 unabhängig ausgetauscht werden, oder muss die gesamte Sensoreinheit A860-2110-V001 ersetzt werden?

Die Platine wird nicht separat verkauft. Jede Anfrage nach A20B-2003-0311 führt zur vollständigen Sensorbaugruppe A860-2110-V001, da Fanuc und Drittanbieter die Platine nur als integrierten Bestandteil des Sensorkörpers liefern.

Der Versuch, die Sensoreinheit zu demontieren, um nur die Platine zu ersetzen, birgt das Risiko, die Ausrichtung des magnetischen Aufnehmerelements zu beschädigen, die werkseitig eingestellt und im Feld nicht verstellbar ist. Die korrekte Service-Maßnahme ist der Austausch der vollständigen Sensoreinheit.

F2: Was sind die häufigsten Symptome, wenn der Sensor A20B-2003-0311 / A860-2110-V001 ausfällt?

Frühe Anzeichen sind subtil: leicht inkonsistente Qualität beim starren Tippen (Gewinde am Toleranzlimit statt klar in Spezifikation), geringe Spindeldrehzahlvariation bei starker Bearbeitung oder eine Spindelorientierung, die länger als üblich dauert.

Wenn der Sensor weiter verschlechtert, generiert die CNC Spindelalarme — SP0740 (Drehzahlrückmeldungsfehler), SP0742 (Orientierungsfehler) oder SP0001 (Spindelmotorüberlastung, da der Verstärker die Drehzahl nicht genau regeln kann). Im fortgeschrittensten Fehlerfall läuft die Spindel überhaupt nicht mehr.

Eine saubere Alarmhistorie des Spindelantriebsverstärkers mit nur sensorspezifischen Alarmen an einer einzelnen Spindel deutet direkt auf die Sensorbaugruppe hin.

F3: Muss nach dem Austausch der Sensoreinheit A860-2110-V001 eine Kalibrierung oder Parametereinstellung vorgenommen werden?

Nach dem Einbau des Ersatzsensors muss möglicherweise die Spindelorientierungsposition neu eingestellt werden.

Die Orientierungsstoppposition wird durch das Winkelverhältnis des Sensors zur Referenzposition der Motorwelle definiert, und ein Ersatzsensor kann ein leicht anderes Winkelmontageverhältnis als das Original aufweisen.

Der CNC-Parameter für die Spindelorientierungsposition (der SP1004 oder entsprechende Orientierungsverschiebeparameter bei kompatiblen i-Serien-Steuerungen) muss möglicherweise angepasst werden, um die Spindel auf den korrekten Stoppwinkel für den Werkzeugwechsler zurückzubringen.

Überprüfen Sie die Ausrichtung des Werkzeugwechslers nach dem Sensorwechsel und passen Sie den Orientierungsparameter bei Bedarf in kleinen Schritten an.

F4: Ist die A860-2110-V001 (mit Platine A20B-2003-0311) mit allen Alpha i Spindelmotoren kompatibel?

Die A860-2110-V001 ist eine spezifische Sensoreinheit für eine definierte Reihe von Alpha i Spindelmotormodellen.

Sie ist kein universeller Spindelsensor für den gesamten Alpha i Bereich — andere MZi-Sensorvarianten (wie die A860-2100-V001 mit Platine A20B-2003-0310) bedienen andere Spindelmotorrahmen.

Die mechanische Schnittstelle des Sensors und der Durchmesser des Zielrings auf der Motorwelle sind motorspezifisch. Bestätigen Sie immer die Teilenummer des Sensors anhand des zu wartenden Spindelmotormodells, anstatt anzunehmen, dass jeder MZi-Sensor in jeden Alpha i Spindel passt.

F5: Der Sensor wird ohne Kabel verkauft — welches Kabel wird benötigt und wie wird es spezifiziert?

Das Kabel, das den Sensor A860-2110-V001 mit dem Spindelantriebsverstärker verbindet, ist ein separater Beschaffungsartikel. Fanuc spezifiziert dedizierte MZi-Sensorkabel mit der Teilenummern-Familie A660-2005-T732, mit spezifischen Längensuffixen (z. B. #L180R0 für 18 m).

Die Kabellänge muss der physischen Verlegungsdistanz vom Spindelmotor zum Verstärker im Schaltschrank der Maschine entsprechen.

Beim Austausch des Sensors inspizieren Sie das vorhandene Kabel und seine Anschlüsse — wenn das Kabel in gutem Zustand ist, kann es beibehalten werden.

Wenn das Kabel Beschädigungen aufweist oder die Anschlüsse Korrosion zeigen, ersetzen Sie das Kabel zusammen mit dem Sensor, um einen zweiten Ausfall der Maschine aufgrund eines Kabelversagens kurz nach dem Sensorersatz zu vermeiden.
