Fanuc PLC Sensor Encoder A20B-2003-0310 A20B20030310 A2OB-2OO3-O31O

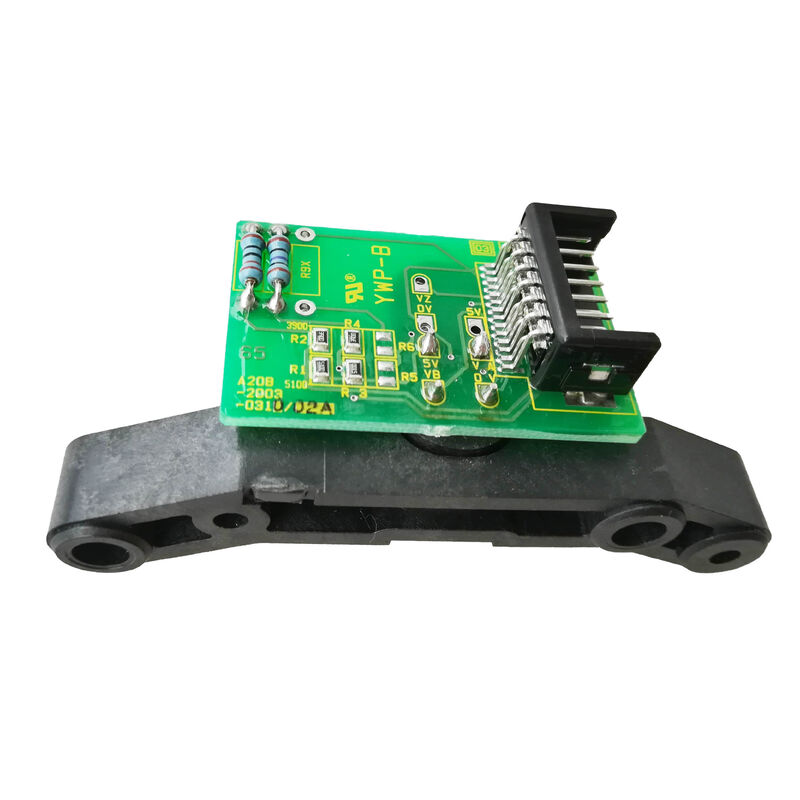

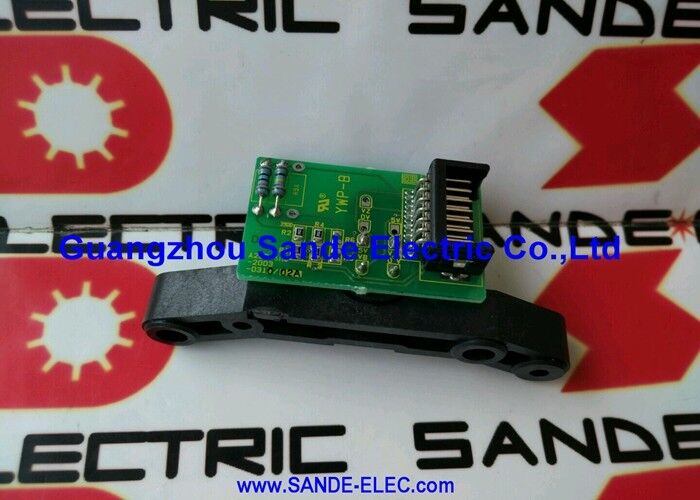

A20B-2003-0310∙ FANUC MI/MIZ Sensor-Pick-Up-Einheit

MI/MIZ-Sensor 3 Funktionen, eine Sensormontage

The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:

Drehzahlregelung der Spindel:Die kontinuierliche Geschwindigkeits-Impulszählung liefert die tatsächliche Spindelgeschwindigkeit. Der Spindelverstärker vergleicht diese mit der CNC-geführten Geschwindigkeit alle paar Millisekunden,Anpassung des Motorstroms zur Aufrechterhaltung der programmierten Drehzahl unter unterschiedlichen Schneidbelastungen.

Ausrichtung der Spindel:Die CNC befiehlt der Spindel, sich vor einem Werkzeugwechsel in eine bestimmte Winkelposition zu drehen.Der Verstärker zählt Encoder Schritte von dieser Referenz zu erreichen und halten die Ausrichtung Position.

Starres Klopfen:Das starre Klopfen erfordert eine exakte phaseverriegelte Synchronisierung zwischen Spindeldrehung und Z-Achsen-Zuführgeschwindigkeit. The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.

Wichtige Produktinformationen

Sensor-PCB-Fehler Symptome

Ein ausfallender A20B-2003-0310 stört die Rückkopplung der Spindel:

SP-Alarm 07 (Geschwindigkeitsrückkopplungsfehler):Der Spindelverstärker erkennt kein oder ein unplausibles Geschwindigkeitsfeedbacksignal. Dieser Alarm geht aus, wenn der Spindel angewiesen wird, zu laufen. Der Antrieb kann die Geschwindigkeit ohne Feedback nicht regulieren.

Ausfall der Orientierung:Der Indexpuls fehlt oder ist beschädigt. Die Spindel dreht sich unbegrenzt und sucht nach der Orientierungsreferenz. Die CNC erzeugt einen Orientierungs-Timeout.

Starrer Tappingfehler:Phasensynchronisierung versagt

Intermittierende Alarme im Zusammenhang mit der Temperatur:Das PCB kann bei Kaltstart ordnungsgemäß funktionieren, versagt aber, wenn sich der Spindelmotorbereich erwärmt – eine Eigenschaft von thermisch abgebauten Lötverbindungen oder Komponenten in der Sensormontage.

Anwendungsszenarien

SP-07 Alarmdiagnose:Ein Bearbeitungszentrum erzeugt SP-07 bei Spindelstart. Motorwicklung, Kabel und Verstärker-Feedback-Eingang werden alle korrekt getestet. Die Aufnahmeeinheit A860-2100-V001 wird identifiziert.Das A20B-2003-0310-PCB im Inneren ersetzt den Alarm.

Orientierungsfehler an der CNC-Drehmaschine:Ein Drehzentrum versagt Werkzeugwechseloperationen - Spindel kann sich nicht orientieren. Der I-Puls der Abholanlage fehlt. A20B-2003-0310 Ersatz stellt den Orientierungsindex wieder her.

Häufig gestellte Fragen

F1: Ist A20B-2003-0310 die komplette A860-2100-V001-Einheit oder nur das PCB im Inneren?

Der A20B-2003-0310 ist der PCB im Inneren der kompletten Einheit. Der A860-2100-V001 ist die komplette Montage (Gehäuse, Sensorelemente und PCB).Wenn das mechanische Gehäuse und die Sensorelemente unbeschädigt sind, die Elektronik aber versagt hat, ist der spezifische Ersatzteil A20B-2003-0310.

F2: Was ist der Unterschied zwischen MI- und MIZ-Sensoren?

Der MI-Sensor liefert Geschwindigkeitsimpulse und einen Index (I) -Impuls pro Umdrehung zur Orientierungsanalyse.Der MIZ-Sensor fügt eine Z-Phase-Ausgabe hinzu, eine höhere Auflösungsposition, die in Anwendungen verwendet wird, die eine genauere absolute Winkelpositionierung erfordernDie Aufnahmeeinheit A860-2100-V001 bedient beide; die PCB A20B-2003-0310 verarbeitet beide Signaltypen.

F3: Funktioniert A20B-2003-0310 sowohl mit Alpha- als auch mit Alpha-i Spindelmotoren?

Ja. Die Benutzerbeschreibung bestätigt ausdrücklich: "FUR ALPHA & ALPHA-I SPINDLE MOTOR". Beide Spindelmotorgenerationen verwenden die Aufnahmeeinheit A860-2100-V001 mit A20B-2003-0310 PCB für MI/MIZ-Feedback.

F4: Kann A20B-2003-0310 außerhalb der Abholstation getestet werden?

Die PCB benötigt Eingangssignale von Sensorelementen, um Ausgänge zu erzeugen.Ersetzen Sie die Aufnahmeeinheit oder PCB durch ein bekanntes gutes Beispiel und beobachten Sie, ob Spindel-Alarme klar sindWenn Alarme nach dem Austausch bestehen bleiben, liegt der Fehler an anderer Stelle in der Rückkopplungskette (Kabelintegrität, Zieldiskenzustand, Verstärker-Rückkopplungsinputkreis).

F5: Welchen Zustand der Zielscheibe sollte neben A20B-2003-0310 überprüft werden?

Vor dem Austausch des Sensor-PCB ist die Zielscheibe auf der Spindelmotorwelle auf Beschädigung, Verunreinigung (Ölansammlung oder Metallreste) oder falsche Lücke zwischen den Sensorelementen zu überprüfen.Eine kontaminierte oder beschädigte Zielscheibe kann unregelmäßige Pulsmuster erzeugen, die das Sensor-PCB nicht korrigieren kann, was auch bei einem funktionierenden PCB zu Spindel-Alarmen führt. Die Zielscheibe zu reinigen oder zu ersetzen, wenn ein abnormaler Zustand festgestellt wird.
