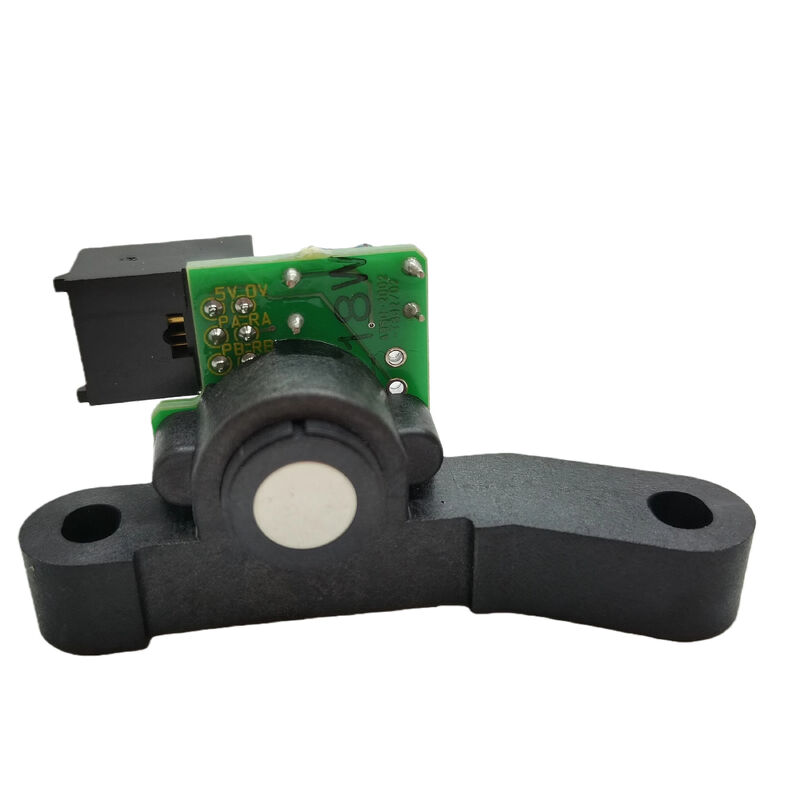

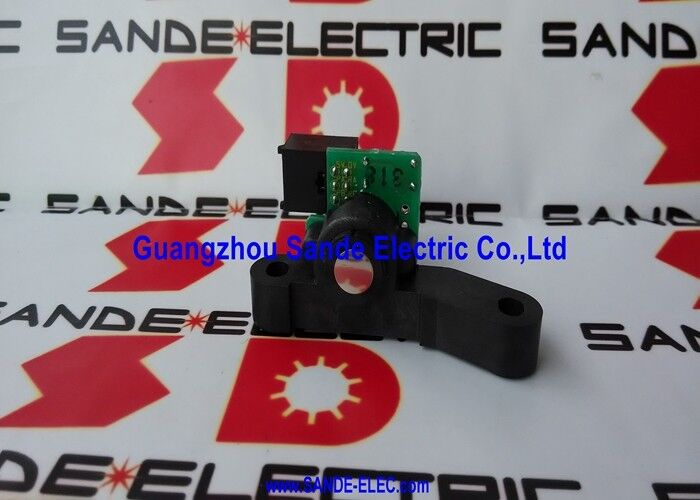

FANUC A20B-2002-0300∙ Alpha-Serie Spindelmotor-Encoder Sensor-Einheit mit Montageklammer / On-Board Relais / Typ-B-Schnittstelle

Rückkopplung der Spindelgeschwindigkeit für das Antriebssystem der Alpha-Serie

Der A20B-2002-0300 ist die Spindelmotor-Encoder-Sensoren-Anlage für das Spindelmotorantriebssystem der Alpha-Serie von FANUC. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

Der Sensor wird über die serielle Schnittstelle Typ-B mit dem JY2-Terminal des Spindelverstärkermoduls der Alpha-Serie verbunden.Diese Schnittstellenspezifikation ist spezifisch für die Alpha-Generation und nicht kompatibel mit dem FSSB-basierten Feedback von Alpha i oder späteren Antriebsgenerationen.

Die Baugruppe wird als vollständige Einheit geliefert: die Leiterplatte mit ihrem eingebauten Relais in einer Halterung, die den Sensor im richtigen Abstand vom magnetischen Zielring des Spindelmotors positioniert.Die Halterung bestimmt die Luftlücke zwischen den Sensorelementen des PCB und dem rotierenden ZielEine falsche Luftlücke nach der Installation erzeugt schwache oder fehlende Rückkopplungssignale auch von einem funktionierenden PCB.Überprüfen Sie die Sensor-Ziel-Abstandsfreiheit nach der Wartungsdokumentation des Spindelmotors, wenn die Baugruppe entfernt und neu montiert wird.

Es gibt zwei Hardware-Revisionen / 01A und / 02A. Beide erfüllen die gleiche Funktion.

Schlüsselmerkmale

Ersatzreferenz A290-0854-V320

Der Nachrüstmarkt von FANUC listet den A290-0854-V320 als verwandten Ersatz für Spindelfreak-Anwendungen auf, bei denen der A20B-2002-0300 erforderlich ist.bestätigen, dass die mechanische Montage, Anschlusstyp und Signaloberfläche Typ B entsprechen der installierten Verstärker- und Motorkonfiguration.

Fehldiagnostik

Das eingebaute Relais der A20B-2002-0300 liefert einen Schaltungsausgang, den der Spindelverstärker für Fehlererkennung und Geschwindigkeitsbestätigungsfunktionen verwendet.Wenn die Rückkopplung zur Spindelgeschwindigkeit verloren geht oder die Relaisleistung fehlt, erzeugt der Verstärker einen Spindel-Alarm. Bevor die Leiterplatte ausgetauscht wird, prüfen Sie, ob sich die Montagehalterung von ihrer Montageposition entfernt hat, und prüfen Sie den JY2-Anschluss auf Korrosion,KühlmittelrückstandEin Steckverbinderfehler oder eine verschiebte Montage erzeugen identische Alarmsymptome wie bei einer defekten Leiterplatte.

Häufig gestellte Fragen

F1: Was macht der Spindel-Encoder-Sensor im Antriebssystem?

Es liefert Spindel-RPM-Feedback an den Spindelverstärker der Alpha-Serie über das JY2-Terminal. Der Verstärker verwendet dieses Signal, um die befohlene Spindelgeschwindigkeit unter unterschiedlichen Schneidbelastungen aufrechtzuerhalten.Ohne gültiges Rückkopplungssignal, kann der Verstärker seine Drehzahlschleife nicht schließen und erzeugt einen Spindellalarm.

F2: Die Spindelgeschwindigkeit scheint normal zu sein, aber Werkzeugwechsel scheitern bei einem Orientierungsalarm. Könnte die A20B-2002-0300 die Ursache sein?

Ja, wenn die Geschwindigkeit Rückkopplung vorhanden ist, aber die Z-Impuls-Referenz (einmal pro Umdrehung Orientierungspuls) fehlt oder intermittierend ist, kann die Spindel bei der angeordneten Geschwindigkeit laufen, kann aber nicht für den Werkzeugwechsel orientieren.Überprüfen Sie die Befestigungsstütze auf Verschiebung eine verschiebte Sensorposition schwächt den Z-Puls, ohne das Geschwindigkeitsfeedback vollständig zu deaktivieren.

F3: Sind die Revisionen /01A und /02A austauschbar?

Beide Versionen erfüllen die gleiche Funktionsrolle. Kleine Hardwareänderungen zwischen den Versionen erhalten die gleiche elektrische Schnittstelle und Montage-Spezifikation. In den meisten Fällen sind sie austauschbar.Bestätigen Sie auf dem Etikett der installierten Einheit und geben Sie bei der Bestellung die Überarbeitung an, wenn eine genaue Überarbeitung erforderlich ist.

F4: Nach dem A20B-2002-0300-Austausch stoppt die Spindelorientierung in einem leicht falschen Winkel. Ist der neue Sensor defekt?

Nach dem Ersetzen des Sensors muss die Orientierungsstoppposition in der Regel neu eingestellt werden.Passen Sie die Spindel Orientierung Stop Position Parameter in CNC Spindel Parameter in kleinen Schritten gesetzt, bis der Stoppwinkel richtig ausrichtet.

F5: Ist der A290-0854-V320 ein direkter Ersatz für den A20B-2002-0300?

Der A290-0854-V320 ist als Ersatzerferenz im Aftermarket aufgeführt.und Typ-B-Schnittstellenkompatibilität entsprechen dem spezifischen Motor und dem Spindelverstärker der Alpha-Serie, der in der Maschine installiert ist.
