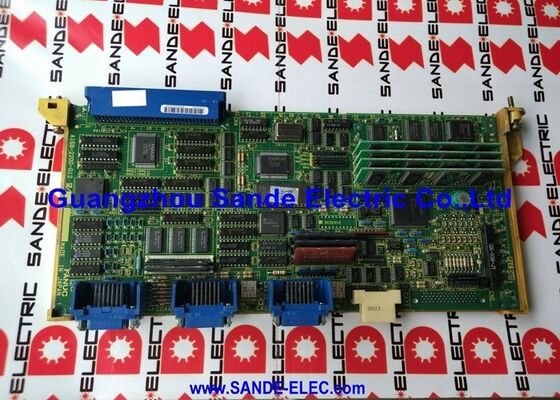

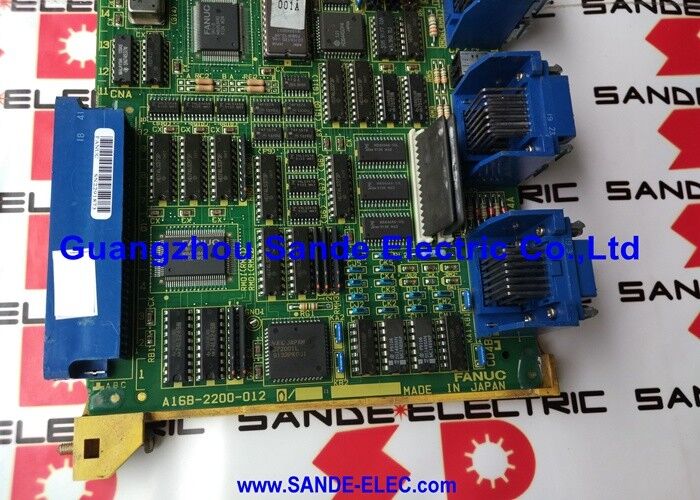

Neue Fanuc-PCB-Leiterplatte A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120 | FANUC Serie 15A Base 0 Shared Resource PCB – 512 KB RAM / CRT-Ausgang / 15M / 15MA / 15T / 15TA

FANUC Serie 15A – Die Multi-Board-CNC-Architektur

Die FANUC Serie 15-A (15A) ist eine hochspezifizierte CNC aus der FANUC 15-Seriengeneration – konzipiert für komplexe Werkzeugmaschinen, die eine große Anzahl gesteuerter Achsen, hochpräzise Konturierung und erweiterte CNC-Funktionalität erfordern. Die Serie 15A verwendet eine Multi-Board-Architektur, bei der verschiedene Funktionen auf spezielle Leiterplatten verteilt sind, die an eine gemeinsame Rückwandplatine angeschlossen sind:

Basis-0-Board:Die zentrale Platine mit gemeinsam genutzten Ressourcen – der Hub, auf den sich alle anderen Platinen für Steuerbefehle, Speicherzugriff und Systemdaten beziehen. Basis 0 ist die primäre CPU und die gemeinsam genutzte Speicherplatine des Steuerracks der Serie 15A.

Basis-1- und Basis-2-Boards:Zusätzliche PCBs mit gemeinsam genutzten Ressourcen erweitern den Speicher und die Ressourcenkapazität des Steuerungssystems für große Konfigurationen.

Achsenbretter:Dedizierte Achsensteuerplatinen (4 Achsen oder 3 Achsen pro Platine), die für CNC-Befehle auf Basis 0 verweisen und PWM-Signale für Servoantriebe erzeugen.

Grafik-, serielle Kommunikations- und Optionskarten:Zusätzliche Funktionsplatinen bestücken die verbleibenden Backplane-Positionen.

Die A16B-2200-0120 ist die Base-0-Karte – die kritischste Einzelplatine im Steuerungsrack der Serie 15A.

Wichtige Spezifikationen

512 KB RAM – Shared-Ressourcen-Architektur

Der 512-KB-RAM des A16B-2200-0120 ist der gemeinsame Systemspeicher, auf den alle Platinen im Steuerrack der Serie 15A über den Rückwandbus zugreifen können. Dieser Shared-Memory-Ansatz ist grundlegend für die Multiboard-Architektur der Serie 15A:

Gemeinsamer Datenspeicher:Parametertabellen, CNC-Programmdaten und gemeinsam genutzte Systemvariablen befinden sich im RAM der Basis 0 und stehen den Achsenplatinen, der Grafikkarte und anderen Peripherieplatinen gleichzeitig zur Verfügung.

Basis 0 als Systemmaster:Alle anderen Karten im Rack beziehen sich auf Basis 0 für Timing, Synchronisierung und Daten auf Systemebene. Ein Fehler an Basis 0 deaktiviert die gesamte Steuerung der Serie 15A – nicht nur eine Funktion oder Achse.

RAM-Paritätsalarm – der charakteristische Fehler:Das häufigste Fehlersymptom für den A16B-2200-0120 ist der Alarm „RAM Parity Base 0“ – die CNC erkennt einen Paritätsfehler im RAM von Base 0, was auf beschädigte Daten im gemeinsam genutzten Speicher hinweist. Dieser Alarm kann durch einen echten RAM-Zellenfehler bei A16B-2200-0120 oder durch falsches Laden von Parametern nach einer Speicherlöschung verursacht werden – die Unterscheidung der beiden ist der erste Diagnoseschritt.

Anwendungsszenarien

RAM-Paritäts-Basis-0-Alarm:Ein Bearbeitungszentrum der FANUC-Serie 15MA zeigt beim Start „RAM Parity Base 0“ an und kann die CNC-Initialisierung nicht abschließen. Nachdem überprüft wurde, dass die Parameter korrekt geladen wurden, wird bestätigt, dass die RAM-Zellen des A16B-2200-0120 ausgefallen sind. Durch den Austausch und die vollständige Wiederherstellung der Systemdaten wird die Maschine wieder in den Produktionsbetrieb versetzt.

Serie 15TA Drehzentrum Basis 0 Austausch:Ein 15TA-Drehzentrum wird einem Basis-0-Board-Austausch unterzogen. A16B-2200-0120 ist die richtige Platine für die 512-KB-RAM-Konfiguration. Alle Parameter und Programme werden nach der Anpassung aus dem Backup neu geladen.

FAQ

F1: Was ist der RAM-Paritätsbasis-0-Alarm und wird er immer durch einen fehlerhaften A16B-2200-0120 verursacht?

Nicht unbedingt. Der Alarm „RAM-Parität Basis 0“ zeigt an, dass die CNC beschädigte Daten im gemeinsam genutzten RAM von Basis 0 erkannt hat. Dies kann folgende Ursachen haben: echter RAM-Zellfehler bei A16B-2200-0120 (erfordert Austausch der Platine); fehlerhaftes Laden der Parameter nach einer Speicherlöschung (behoben durch korrektes Neuladen aller Systemparameter); oder ein Ausfall der Backup-Batterie, der dazu führte, dass der RAM-Inhalt beim Ausschalten beschädigt wurde. Führen Sie eine systematische Diagnose durch – laden Sie die Parameter korrekt aus einem verifizierten Backup neu, bevor Sie die Platine verwerfen.

F2: Was ist der Unterschied zwischen A16B-2200-0120 (512 KB) und der 256 KB-Variante (0121, 0129)?

Der Hauptunterschied besteht in der RAM-Kapazität. A16B-2200-0120 bietet 512 KB gemeinsam genutzten System-RAM; Varianten wie 0121 und 0129 bieten 256 KB. Die erforderliche Variante hängt von der spezifischen Systemkonfiguration der Serie 15A ab – Konfigurationen mit höheren Achsen oder Systeme mit größerer CNC-Programmkapazität erfordern möglicherweise die 512-KB-Version. Bestätigen Sie dies immer anhand des Teilenummernschilds der installierten Platine.

F3: Welche Daten müssen nach dem Austausch von A16B-2200-0120 neu geladen werden?

Alle CNC-Daten müssen neu geladen werden – Parameter, Teileprogramme, Werkzeugkorrekturdaten und alle PMC-Daten. Der A16B-2200-0120 enthält über seinen RAM hinaus (der beim Austausch gelöscht wird) keinen dauerhaften Benutzerdatenspeicher. Vor jedem Austausch der Base 0-Karte ist eine vollständige und überprüfte Systemsicherung unerlässlich. Bei Systemen der Serie 15A umfasst die Sicherung alle Parametergruppen (N, P, E, achsspezifische Parameter), alle Teileprogramme und das PMC-Ablaufprogramm.

F4: Passt A16B-2200-0120 in jeden Backplane-Steckplatz oder ist es steckplatzspezifisch?

A16B-2200-0120 passt an bestimmte definierte Positionen auf der Master-Backplane der Serie 15A – Ports 6, 10, 11 oder 13, je nach spezifischer Systemkonfiguration. Die Position des Backplane-Ports wird durch das Steuerungsrackdesign des Werkzeugmaschinenherstellers definiert. Installieren Sie Base 0 nicht in beliebigen Steckplätzen. Informationen zur korrekten Anschlussbelegung finden Sie in der elektrischen Dokumentation der Werkzeugmaschine und im entsprechenden Wartungshandbuch der FANUC-Serie 15A.

F5: Bedeutet der CRT-Ausgang auf A16B-2200-0120, dass diese Platine das CNC-Display direkt ansteuert?

Ja – der A16B-2200-0120 verfügt im Rahmen seiner „Shared Resource“-Funktion über eine CRT-Ausgabeschnittstelle. Dies bedeutet, dass die gleiche Platine sowohl die gemeinsamen CPU-/Speicherfunktionen als auch die Anzeigeausgabe für den 9-Zoll-CRT-Monitor bereitstellt. Bei Varianten, die eine separate Grafikkarte erfordern (z. B. einige 256-KB-Varianten), wird die Anzeigefunktion extern verwaltet. Der integrierte CRT-Ausgang auf A16B-2200-0120 bestätigt, dass es sich um den kompletten gemeinsamen Ressourcen-Hub für Anzeige und Speicher in der Standardkonfiguration von 512 KB handelt.
