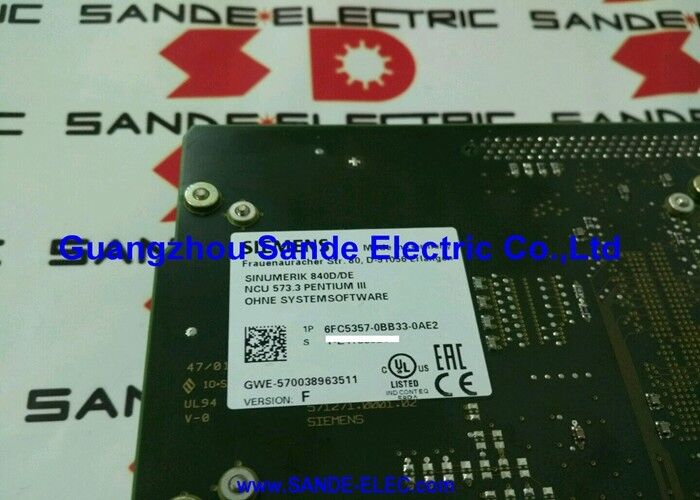

Siemens 6FC5357-0BB33-0AE2 SINUMERIK 840D / DE Numerische Steuerungsanlage NCU 573.3

Teilnummer:6FC5357-0BB33-0AE2

Hersteller:Siemens AG (Deutschland)

Typ der Ware:NCU Numerische Steuerungseinheit 573.3

Der CNC-Verarbeitungskern

Die 6FC5357-0BB33-0AE2 ist die NCU 573.3 für das Siemens SINUMERIK 840D Es ist die zentrale Rechenstelle des SINUMERIK 840D-Systems: NC-Interpolation, Achsensteuerung, PLC-Ausführung und PROFIBUS-Kommunikation laufen alle auf diesem einzigen Modul.

Die integrierte S7-300-SPS (315-2 DP, 96 KB) führt die PMC-Logik der Maschine und Hilfsfunktionen ­ neben der Achsensteuerung und Teilprogrammdurchführung des NCDie Funktionen von NC und PLC teilen sich die gleiche Hardware, wodurch die NCU eine hochintegrierte Lösung für die Steuerung von Werkzeugmaschinen ist.

Der 840D arbeitet mit SIMODRIVE 611D Antriebsmodule, die über den Antriebsbus auf der Rückfläche der NCU-Box mit der NCU verbunden sind.Die NCU-Box selbst beherbergt das NCU-Modul neben dem Ventilator/Batterie-Slide-in-Modul und der Stromversorgung – eine eigenständige Architektur, die die Steuerelektronik kompakter hält.

Anforderungen an das Laden der Software

Dieses Gerät wird ohne Systemsoftware geliefert.und alle aktivierten Softwareoptionen müssen von einer separaten SINUMERIK-Software-Karte (PC-Karte) geladen werden, bevor das Gerät arbeiten kannDie geladene Systemsoftwareversion muss mit der Hardware-Revision der NCU kompatibel sein.3 Varianten in dieser Serie ¥ 0AE1 (Pentium II) und 0AE3 (650 MHz Pentium III) ¥ akzeptieren denselben Software-Stream, unterscheiden sich jedoch in der Prozessorgeschwindigkeit.

Die Sicherung der Maschinendaten (NC-Daten, PLC-Programm, Antriebsparameter) sollte vor dem Austausch auf der Original-NCU durchgeführt werden.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Der SINUMERIK 840D zeigt Alarm 120002 (NCU-Ausfall) oder das System startet nicht. Ist die NCU 573.3 die Ursache?

Alarm 120002 oder ein vollständiger Ausfall des Bootes deutet auf einen Hardwarefehler der NCU hin.Bestätigen Sie, dass die 24V-Stromversorgung der NCU-Box den Spezifikationen entspricht und das Batterie-/Ventilator-Schiebe-Modul korrekt eingebaut ist.Wenn die Lieferungen bestätigt werden und die NCU dennoch nicht initialisiert wird, ist das NCU-Gremium gescheitert.

F2: Der Ersatz 6FC5357-0BB33-0AE2 hat keine Software. Was muss geladen werden, bevor die Maschine laufen kann?

Laden Sie die SINUMERIK 840D-Systemsoftware von der Software-PC-Karte aus, die mit der ursprünglichen Software-Version übereinstimmt.und SIMODRIVE 611D-AntriebsparameterOhne die Maschinendatensicherung ist eine vollständige Wiederaufnahme aus der Dokumentation erforderlich.

F3: Kann die Variante 0AE2 durch 0AE3 (650 MHz) ersetzt werden, wenn die 500 MHz-Version nicht verfügbar ist?

Der 0AE3 NCU 573.3 verwendet ein schnelleres Pentium III (650 MHz) und 64 MB DRAM, ist aber ansonsten mit der gleichen 840D-Systemsoftware und dem gleichen Maschinendatenformat kompatibel.0AE3 kann 0AE2 ersetzen, aber mit dem Siemens-Service oder dem Werkzeugmaschinenhersteller bestätigen, ob die Maschine spezifische Anforderungen an die Hardware revidiert.

F4: Die ursprüngliche NCU hat versagt und es gibt keine Sicherung der Maschinendaten.

Sammeln Sie die ursprüngliche Inbetriebnahme-Dokumentation des MTB, die SIMODRIVE 611D Parameterlisten und das SINUMERIK 840D Maschinendatenhandbuch.Maschinendaten für NC aus der Dokumentation eingeben, das PLC-Programm von der Quelle aus kompilieren und laden und SIMODRIVE 611D-Laufwerke mit Motordaten aus ihren Namensschildern in Betrieb nehmen.

F5: Die Antriebsbusverbindung zwischen der NCU und den SIMODRIVE 611D-Modulen zeigt Kommunikationsfehler, nachdem die NCU ausgetauscht wurde.

Nach dem Ersetzen der NCU ist zu überprüfen, ob die SIMODRIVE 611D-Antriebsbuskabel vollständig in die NCU-Box-Backplane-Anschlüsse eingebaut sind.Antriebsbus-Kommunikationsfehler nach dem Austausch der Platine werden am häufigsten durch unvollständig sitzende Steckverbinder verursacht. Wenn die Verbindungen bestätigt sind, prüfen Sie, ob die Achsenparameter von SIMODRIVE 611D (Motortyp, Encodertyp) aus dem Backup korrekt geladen sind.
