FANUC A20B-2101-0025

Teilnummer:Einheitliche Datenbank für die Bereitstellung von Daten

Hersteller:FANUC Ltd. (Japan)

Typ der Ware:PCB zur Steuerung des Servoverstärkers

Produktreihe:Einheitliche Datenbank

Antriebssteuerung auf Bordebene

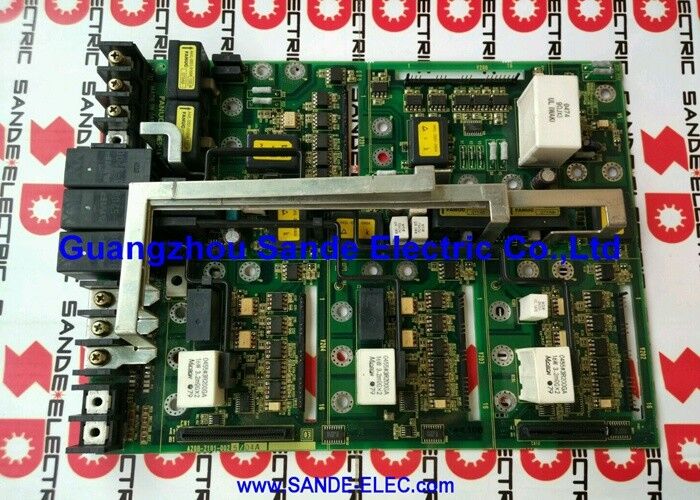

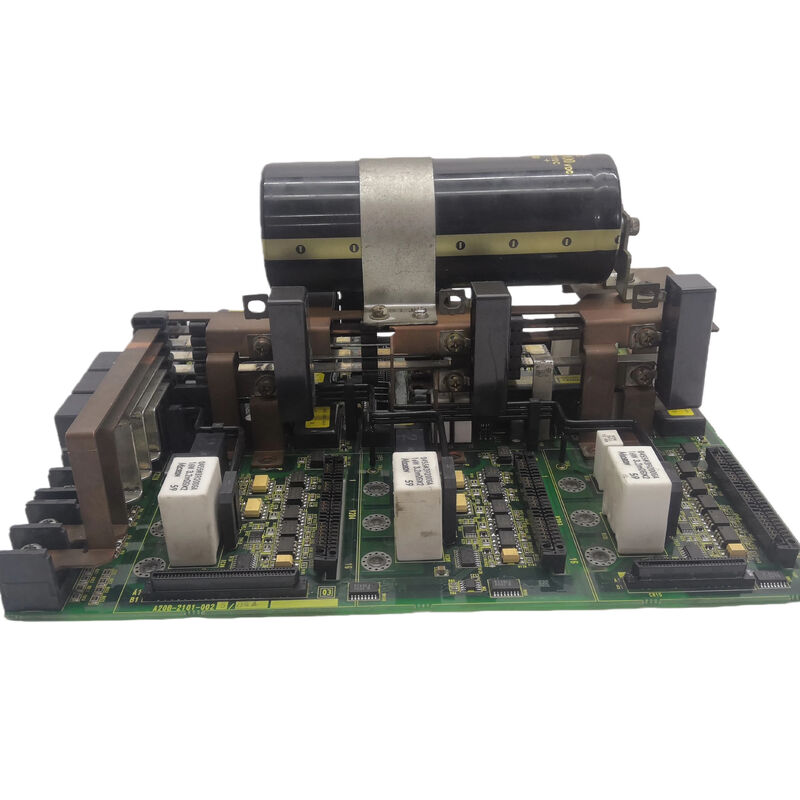

Die A20B-2101-0025 ist eine Steuerplatine aus der FANUC-Serie A20B-2101 der Basisplatinenfamilie, die in FANUC-Servo- und Spindelverstärker-Einheiten installiert ist.Es übernimmt die kritischen Funktionen auf Signalebene.: Bearbeitung von Geschwindigkeits- und Drehmomentbefehlen von der CNC, Konditionierung von Encoder-Feedbackdaten, Ausführung der Stromregelungsschleife und Erzeugung der Torantriebsimpulse für die IGBT-Leistungsstufe.

Diese Platine unterscheidet sich von der Stromplatine des Verstärkers (die die Hochspannungs-Wechselstromkorrektur und den IGBT-Schalter abwickelt).Der A20B-2101-0025 arbeitet bei niedriger Spannung im Signalbereich des Verstärkers. Wenn die Steuerplatine ausfällt, kann der Verstärker seine Leistung nicht regulieren.oder die Achse reagiert nicht auf Bewegungsbefehle, obwohl die Leistungsstufe voll funktionsfähig ist.

Die Serie A20B-2101 umfasst mehrere eng verwandte Varianten, die alle als Steuerungsbasis für die FANUC-Verstärkerfamilien dienen.0025) berücksichtigen inkrementelle Spezifikationsunterschiede, die mit bestimmten Verstärkermodellen und -generationen verbunden sind.- Bestätigen Sie die genaue Bauteilnummer auf dem Etikett der installierten Platine, bevor Sie einen Ersatz beschaffen.

Kontrolle von Macht trennen

Die Erkenntnis, dass die A20B-2101-0025 nicht in der Leistungsstufe, sondern in der Leistungsstufe versagt hat, ist ein wichtiger diagnostischer Schritt.Wenn das IGBT-Modul korrekt misst (keine Kurzschluss zwischen Phasenpaaren), aber der Verstärker bei Einschalten immer noch Antriebsfehler erzeugt, ist der Fehler in der Steuerung.

Die Reparatur des A20B-2101-0025 auf Bauteilsebene ist möglich, wenn der Fehler lokalisiert ist: ein beschädigter Gate-Driver-Optokoppler, ein defekter Logik-IC,oder eine degradierte Rückkopplungssignal-Konditionierungskomponente kann ersetzt werden, ohne die Leistungsstufe zu berühren.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Der Verstärker zeigt beim Einschalten den Antriebsalarm AL-02 (Steuerungsstromfehler) oder AL-09 (Achsenfehler) an. Ist der A20B-2101-0025 wahrscheinlich die Ursache?

Ja. Alarme, die bei Einschalten Überprüfen Sie zuerst die 24V-Zufuhr zum Steuerbereich des VerstärkersWenn 24V bestätigt ist und innerhalb der zulässigen Grenzen liegt und der Alarm andauert, ist der A20B-2101-0025 ausgefallen.

F2: Kann A20B-2101-0022 A20B-2101-0025 ersetzen?

Die beiden sind Varianten innerhalb der gleichen A20B-2101-Steuerplatenserie, tragen jedoch unterschiedliche Hardware-Spezifikationen, die an spezifische Verstärkermodelle gebunden sind.Ersatz ohne Bestätigung der Hardwarekompatibilität des Verstärkers wird nicht empfohlen- Kontaktieren Sie vor der Installation ein spezialisiertes FANUC Verstärkerreparaturunternehmen mit beiden Teilenummern, um die Austauschbarkeit zu bestätigen.

F3: Das IGBT-Modul wurde als intakt erkannt. Kann das A20B-2101-0025 ersetzt werden, ohne die gesamte Verstärker-Einheit zu ersetzen?

Mit einer bestätigten guten Leistungsstufe benötigt nur die A20B-2101-0025 Steuerplatte einen Austausch.Dies ist kostengünstig im Vergleich zum Ersetzen des gesamten Verstärkers, insbesondere für Verstärker mit großen IGBT-Modulen.

F4: Nach dem Einbau eines Ersatzes A20B-2101-0025 läuft die Achse, aber die Positionsgenauigkeit hat sich verschlechtert.

Eine Verschlechterung der Positionsgenauigkeit nach dem Austausch einer Steuerplatine wird in der Regel durch Abweichungen zwischen den Parametern der Encoder-Schnittstelle oder durch unsachgemäß eingesetzte Encoder-Feedback-Anschlüsse verursacht.Überprüfen Sie, ob alle Encoder-Kabel vollständig am Feedback-Anschluss des Verstärkers befestigt sindÜberprüfen Sie auch, ob der Motortypparameter in der CNC mit dem installierten Motor übereinstimmt.

F5: Woher stammt die A20B-2101-0025?

Spezialisierte Verstärkerreparaturunternehmen von FANUC halten Börsenbestände für Steuerplatten der Serie A20B-2101 auf Lager.Anfordern Sie die spezifische 0025-Variante ?? Nebenvarianten sollten ohne Kompatibilitätsbestätigung nicht als direkte Ersatzprodukte akzeptiert werdenDie Reparatur der Originalplatine auf Bauteilsebene ist auch ein möglicher Weg, wenn der Fehler auf eine identifizierbare Komponente lokalisiert wird.
