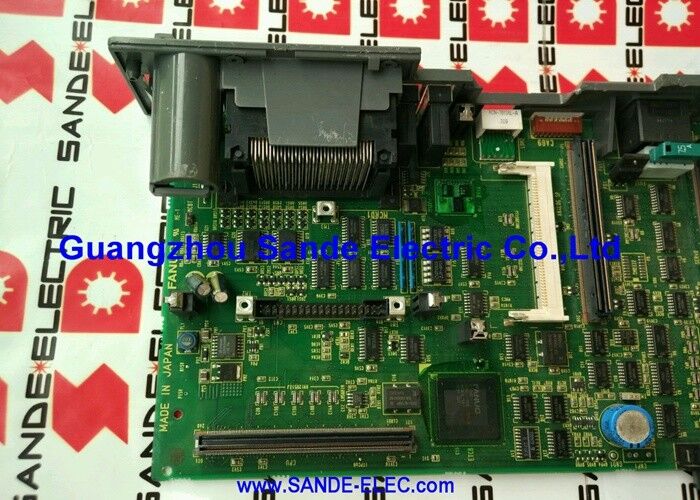

FANUC A16B-3200-0421 | i-B Serie Standalone-Steuerungs-Haupt-CPU-Platine — Serie 16i / 18i / 21i Modell B

Teilenummer: A16B-3200-0421

Hersteller: FANUC Ltd. (Japan)

Produkttyp: Standalone-Steuerungs-Haupt-CPU-Platine — i-B Serie

Das Herzstück der i-B Serie Steuerung

Die A16B-3200-0421 ist die Haupt-CPU-Platine für FANUCs i-B Serie Standalone-CNC-Steuerung — die zentrale Platine in 16i-B, 18i-B und 21i-B Systemen, um die herum die gesamte Steuerung aufgebaut ist. Sie ist die physische Trägerplatine, auf der die separaten Steckmodule montiert werden: der CPU-Prozessor, der FSSB-Servo-Controller, die Grafikkarte und die SRAM/DRAM/FROM-Speichermodule.

In FANUCs i-B Serie Architektur führt die Hauptplatine selbst keine CNC-Funktionen aus — die Steckmodule tun dies. Die Hauptplatine verteilt die Backplane-Verbindung, die Stromversorgungsschienen und die Kommunikationsbusse, die es allen Steckmodulen ermöglichen, als eine einheitliche Steuerung zusammenzuarbeiten. Diese Architektur bedeutet, dass die Hauptplatine ohne installierte Steckmodule geliefert werden kann, da ihre Rolle strukturell und elektrisch ist — nicht rechnerisch.

Wenn sie als Ersatzteil geliefert wird, wird die A16B-3200-0421 ohne Steckplatinen geliefert. Das CPU-Modul, das Servomodul, die Speichermodule und die Grafikkarte der ursprünglichen Installation müssen auf die Ersatz-Hauptplatine übertragen werden, oder neue Module müssen separat beschafft werden.

Datenwiederherstellungsanforderung

Der Austausch der A16B-3200-0421 gegen eine neue oder überholte Einheit führt zum Verlust aller CNC-Daten — Parameter, Teileprogramme, PMC-Leiter und Werkzeugversätze — es sei denn, diese Datenelemente befinden sich vollständig auf den übertragenen Speichermodulen.

Alle Daten müssen gesichert werden, bevor die Hauptplatine entfernt wird. Die Sicherung umfasst CNC-Parameter, Teileprogramme, PMC-Daten und jede Systemkonfiguration. Nach der Installation der Ersatzplatine mit den ursprünglichen Steckmodulen ist eine vollständige Datenwiederherstellung aus der Sicherung erforderlich, bevor die CNC korrekt funktionieren kann.

Wichtige Spezifikationen

FAQ

F1: Die A16B-3200-0421 wird ersetzt. Welche Steckmodule müssen ebenfalls übertragen werden?

Alle Steckplatinen, die auf der ursprünglichen Hauptplatine installiert waren, müssen auf die Ersatzplatine übertragen werden: das CPU-Prozessormodul, das FSSB-Servocontrollermodul, das Grafikmodul und alle Speichermodule (SRAM, DRAM, FROM). Wenn ein Modul zurückgelassen wird, fehlt die entsprechende CNC-Funktion. Übertragen Sie die Module sorgfältig — ESD-Schutz und korrekte Handhabung sind unerlässlich.

F2: Nach dem Austausch der Hauptplatine und der Übertragung aller Steckmodule zeigt die CNC alle Parameter als Null oder Standard an. Was ist passiert?

Wenn der SRAM-Speicherinhalt verloren geht, kehrt die CNC zu den Standard-Parameterwerten zurück. Dies geschieht, wenn die SRAM-Batterie während des Platinenwechsels leer war, wenn das SRAM-Modul zu lange ohne Strom gehandhabt wurde oder wenn eine statische Entladung das SRAM-Modul während der Übertragung beschädigt hat. Stellen Sie die Parameter-Sicherung sofort wieder her. Wenn keine Sicherung vorhanden ist, ist eine vollständige Wiederinbetriebnahme erforderlich.

F3: Die A16B-3200-0421 wird ohne Steckplatinen geliefert. Kann die CNC ohne sie booten?

Nein. Die Hauptplatine allein kann die CNC nicht booten — sie bietet keine Rechen- oder Speicherfähigkeit ohne ihre Steckmodule. Das CPU-Prozessormodul, die Speichermodule und das FSSB-Modul sind für jeden CNC-Betrieb erforderlich.

F4: Die ursprüngliche CNC verwendete eine 16i-B. Kann die A16B-3200-0421 auch einen Ersatz für eine 18i-B oder 21i-B sein?

Die A16B-3200-0421 ist für alle drei dokumentiert: 16i-B, 18i-B und 21i-B. Die Hardware ist die gleiche Backplane-Struktur. Die systemspezifischen Unterschiede werden durch die Konfiguration des CPU- und Speichermoduls gehandhabt, nicht durch die Hauptplatine selbst. Mit den richtigen Steckmodulen dient die Platine allen drei Serien.

F5: Woher stammt die A16B-3200-0421?

Spezialisierte FANUC CNC-Ersatzteil- und Reparaturunternehmen halten Austausch- und Gebrauchtbestände für diese Platine vor. Lieferanten, die die komplette Platinen-Baugruppe — Hauptplatine plus Steckmodule — auf einem funktionierenden 18i-B-Prüfstand vor dem Versand testen können, bieten die zuverlässigste Versorgung. Fordern Sie nach Möglichkeit eine Zertifizierung des vollständigen Systemtests an.
