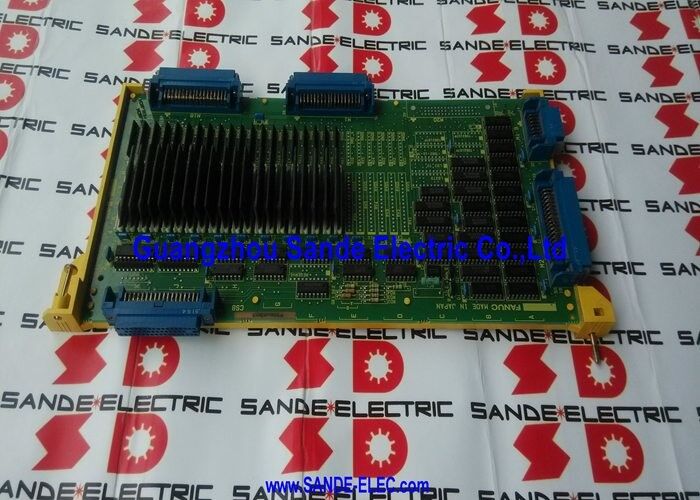

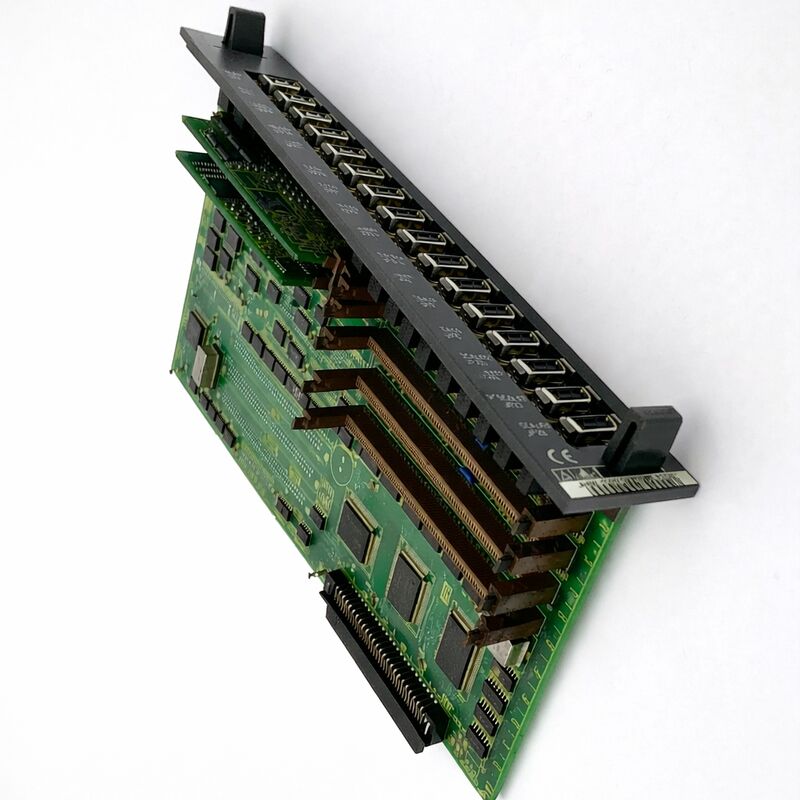

PLC-BOARD A16B-2200-0931 A16B22000931 A16B-22OO-O931 Das ist der Fall.

FANUC A16B-2200-0931

Teilnummer:Einheitliche Datenbank für die Bereitstellung von Daten

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Option 2 (OPT2) PCB Zusätzliche Achsen-Erweiterungstafel

Kompatible CNC-SystemeFANUC Serie 16-A (16-MA, 16-WA, 16-TA)

Übersicht

Die A16B-2200-0931 ist die Option 2 (OPT2) Achsenvergrößerung-Druckschaltung für die FANUC-CNC-Steuerung der Baureihe 16-A ¢ mit der Bezeichnung F16M/T in der internen Produktcode von FANUC.

Diese Platine steckt in das System-Backplane der Serie 16-A zusammen mit der Haupt-CPU-Platine und anderen Optionsplatinen,Erweiterung der Leistung der Servoachse der Steuerung um bis zu vier weitere Achsen und Hinzufügung einer zweiten Spindel-CPU.

Kombiniert mit der Steuerung der Basisachse auf der Hauptplatine,Die A16B-2200-0931 ermöglicht es der Serie 16-A, bis zu acht Servo-Kanäle mit zwei Spindeln zu verwalten, was sie zu einer wesentlichen Optionsplatte für komplexe Mehrfachbearbeitungszentren macht, 5-Achsen-Maschinenkonfigurationen und Zwillingsspindel-Drehzentren.

Die FANUC-Serie 16-A war eine der leistungsfähigsten CNC-Plattformen der FANUC-Generation – ein bedeutender Schritt nach vorn gegenüber der Serie 0-C in Bezug auf Verarbeitungsleistung, Servoleistung und maximale Achsenzahl.

Die 16-A wurde in Großmaschinenbearbeitungsstätten, Werkzeugmaschinen,und Mehrspindeldrehzentren, bei denen die Nachfrage nach gesteuerten Achsen übersteigt, was die Basissteuerung allein bewältigen könnte.

Die A16B-2200-0931 war die Hardware, die diese erweiterten Konfigurationen möglich machte.

Diese von FANUC eingestellte Platte ist nicht mehr über die aktiven Produktionskanäle von FANUC erhältlich.

Durch die kontinuierliche Verfügbarkeit auf dem Nachrüstmarkt wird eine beträchtliche Anzahl von Maschinen der Serie 16-A mit voller Kapazität betrieben.

Schlüsselmerkmale

Systemarchitektur der Serie 16-A in Zusammenhang mit OPT2

Die Steuerung der Serie 16-A befand sich in einem Backplane-Rack, in dem die Haupt-CPU-Board (die die Ausführung von Teilprogrammen, Interpolation für die Basisachsen und die primäre Spindel verwaltete), die Stromversorgung,und verfügbare Options-Slots für zusätzliche Kapazitätsplatten.

Das OPT1-Board hat in der Regel eine größere PMC-Kapazität (programmierbarer Maschinensteuerung) und verbesserte Grafik hinzugefügt.Die OPT2-Platine die A16B-2200-0931 hinzugefügt die zusätzlichen Servoachsen und zweite Spindel CPU.

Bei der Installation erweitert der A16B-2200-0931 die Achskapazität der Steuerung von den Basis 4 ̊5 Achsen auf insgesamt bis zu 8 Servokanäle.

Die genaue Anzahl der aktivierten zusätzlichen Achsen hängt von den auf der Platine montierten SMD- (Small Module Device) Plug-in-Modulen ab. Verschiedene SMD-Kombinationen aktivieren unterschiedliche Achsenzahlkonfigurationen.Dieser modulare Ansatz ermöglichte es FANUC, die gleichen Leiterplatten für alle Maschinenkonfigurationen zu verwenden, die 6, 7 oder 8 Achsen insgesamt.

Die zweite Spindel-CPU auf der A16B-2200-0931 ist eine separate Verarbeitungskapazität, die sich der Steuerung einer zweiten Spindel unabhängig von der primären Spindel widmet.

Diese Fähigkeit ist für Drehzentren mit zwei Spindeln und Drehmaschinen mit einer Haupt- und einer Nebenspindel erforderlich.

Ohne OPT2-Board ist eine Maschine der Serie 16-A auf eine einzige gesteuerte Spindel beschränkt.

Anwendungen Maschinen, für die diese Platte erforderlich ist

Eine Maschine der Baureihe 16-A, die mit dem A16B-2200-0931 ausgestattet ist, fällt typischerweise in eine der folgenden Kategorien:

5-Achsen-Bearbeitungszentrum: Bei einem 3-Achsen-Bearbeitungszentrum mit zwei Drehachsen (B und C oder A und B) für komplexe Oberflächenbearbeitung und 5-seitige Bearbeitung müssen alle fünf Achsen gleichzeitig gesteuert werden.Die Basis 16-A Achsenbrett behandelt einige, und die OPT2 stellt die verbleibende Kapazität bereit.

Zwei Spindeln: Beide Spindeln benötigen eine unabhängige Geschwindigkeits-, Positions- und Synchronisationssteuerung.

Die zweite Spindel-CPU des OPT2 verwaltet die Unterspindel, während die Hauptplatine die primäre verwaltet.

Maschine im Gantry-Format: Große Gantry-Bearbeitungszentren mit zwei Y-Achsen-Motoren am Gantrybalken erfordern eine Tandem-Achsensteuerung von zwei an einer Achse synchron arbeitenden Motoren.Die zusätzliche Achskapazität des OPT2 unterstützt diese Konfiguration.

Mehrsachsige flexible Bearbeitungszelle: jede Konfiguration, bei der für komplexe Bauteilgeometrien oder zusätzliche Positionierachsen mehr als die Basisachsenzahl erforderlich ist.

Ersatz- und Programmierbemerkungen

Die A16B-2200-0931 ist ein programmierbares Board.die mit den zusätzlichen Achsen und der zweiten Spindel verbundenen Unterparameter müssen in den Speicher der Platine geladen werden.

Diese Parameter wurden durch den batteriebetriebenen CNC-Speicher der Maschine gesichert.

Beim Austausch der Platine müssen die Teilparameter

Bei Maschinen der Baureihe 16-A, bei denen die Parametersicherung verloren geht (Ausfall der Batterie ohne dokumentierte Sicherung), kann eine vollständige Parameterwiedergabe aus der Dokumentation des Maschinenherstellers erforderlich sein.die eine zeitaufwendige Inbetriebnahme sein kann.

Häufig gestellte Fragen

F1: Die Maschine der Serie 16-A zeigt nun nur noch auf den von der OPT2-Karte gesteuerten Achsen Servo-Alarme an, während die Basisachsen (die von der Haupt-CPU-Board gesteuert werden) normal funktionieren.Ist der A16B-2200-0931 bestätigt fehlerhaft??

Alarme, die an den OPT2-gesteuerten Achsen mit bestätigten guten Basisachsen isoliert sind, sind ein starker Hinweis auf einen Ausfall von A16B-2200-0931.

Vor dem Austausch überprüfen Sie die Stromversorgungsschienen des OPT2-Boards an der Rückseite des Anschlusses und die Sitzfläche des Boards im Regal.

Ein schlecht sitzendes OPT2-Board verursacht genau dieses Symptom. Wenn das Board gut sitzt und die Versorgungsspannungen bestätigt werden, ist ein Plattenversagen die wahrscheinlichste Diagnose.

F2: Nach der Installation eines Ersatzes A16B-2200-0931 bewegen sich die zusätzlichen Achsen, aber die zweite Spindel reagiert nicht.

Die häufigste Ursache sind fehlende oder falsche Unterparameter der zweiten Spindel.

Die OPT2-Board hält die Spindelparameter für die zweite Spindel unabhängig von den Spindelparametern der Haupt-CPU-Board.

Wurden diese Unterparameter nach dem Plattenwechsel nicht geladen, ist die zweite Spindelfunktion inaktiv, auch wenn die Platte selbst in Betrieb ist.

Die zweiten Spindelparameter aus dem Backup neu laden oder aus der dokumentierten Parameterdatei der Maschine wieder eingeben.

F3: Kann die A16B-2200-0931 in einer Steuerung der Serie 16-B oder der Serie 18-A verwendet werden oder ist sie spezifisch für die Serie 16-A?

Die A16B-2200-0931 ist für die Backplane- und Steuerungsarchitektur der Serie 16-A konzipiert.Die Anschlussstruktur kann sich unterscheiden., und die Firmware und das vom Haupt-CPU erwartete Protokoll unterscheiden sich zwischen den Versionen der Serie 16-A und späteren 16-B/18-Varianten.

Die Verwendung dieses Boards in einem System, das nicht 16-A ist, würde kein funktionierendes Ergebnis erzeugen und die Hardware beschädigen.

Verwenden Sie die A16B-2200-0931 in den Systemen der Serie 16-A nur auf Hintergrundflugzeugen des Typs A02B-0120-B5xx.

F4: Die Maschine der Serie 16-A ist ein 5-Achsen-Bearbeitungszentrum. Das OPT2-Board ist ausgefallen. Gibt es ein neueres FANUC-Board, das es ersetzen kann, oder muss die genaue Teilnummer bezogen werden?

Es gibt keinen direkten Drop-in-Ersatz von einer neueren FANUC-Plattform.

Moderne FANUC-Steuerungen (Serie 30i, 31i, 32i) verwenden eine völlig andere Hardware und erfordern ein komplettes CNC-Upgrade-Projekt zur Nachrüstung.

Für Maschinen, bei denen der fortgesetzte Betrieb der Serie 16-A das Ziel ist, ist die Beschaffung der A16B-2200-0931 über den Aftermarket der richtige Weg.

Für Maschinen, bei denen ein vollständiges Upgrade in Betracht gezogen wird, kann die 5-Achsen-Fähigkeit auf modernen FANUC-Plattformen mit entsprechenden Servoverstärker-Upgrades repliziert werden.

F5: Wie viele zusätzliche Achsen fügt der A16B-2200-0931 tatsächlich hinzu, und variiert dies je nach Maschine?

Der A16B-2200-0931 hat eine Kapazität von bis zu 4 zusätzlichen Achsen, die je nach dem auf der Platine angebrachten SMD-Modul erweitert werden können.Die genaue Anzahl der aktivierten Achsen hängt sowohl von der SMD-Konfiguration als auch von den CNC-Parametern ab..

Eine Maschine mit einer 6-Achsen-Konfiguration verwendet die OPT2, um 2 Achsen jenseits der Basis 4 hinzuzufügen. Eine 8-Achsen-Konfiguration verwendet die vollen 4 zusätzlichen Achsen der OPT2.

Der Maschinenbauer setzt dies auf die ursprüngliche Bauauflage.

Bei dem A16B-2200-0931-Auswechsel wird eine Platine mit derselben SMD-Konfiguration wie das Original hergestellt.oder die SMDs der Ersatzteile neu konfigurieren, damit sie mit den Anforderungen übereinstimmen, was anhand der Hardware-Dokumentation der Maschine oder durch Inspektion der entfernten Platine überprüft werden kann.
