| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-2200-0390 |
Teilenummer: A16B-2200-0390
Hersteller: FANUC Corporation (Japan)
Produkttyp: Servo-Achsen-Schnittstellenplatine
Kompatible CNC-Systeme: FANUC Serie 0-C, 0-D, 0-F

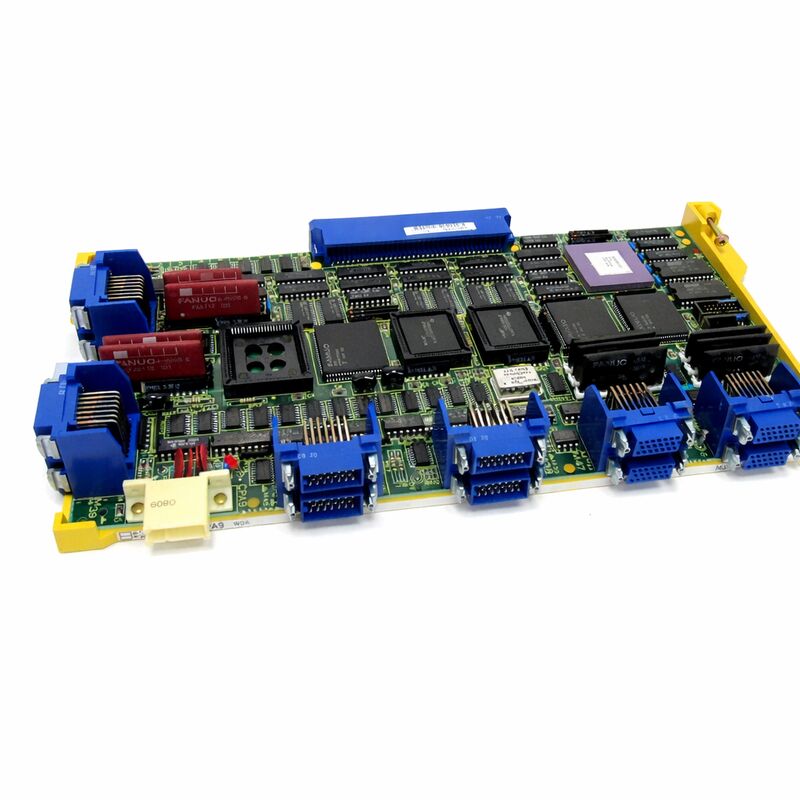

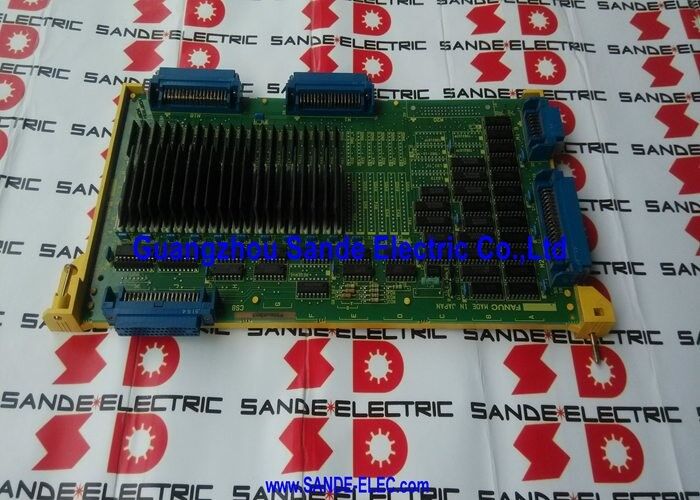

Die A16B-2200-0390 ist eine FANUC Serie 0-C Servo-Achsen-Schnittstellenplatine, die eine serielle 3- oder 4-Achsen-Steuerung für CNC-Werkzeugmaschinen mit FANUC Zero Model C (0-MC, 0-TC, 0-GC) und verwandten 0-D- und 0-F-Steuerungsfamilien bietet.
Diese Platine arbeitet mit dem späteren 32-Bit-Masterboard im 0-C-System zusammen und ist für die Handhabung der Servo-Achsen-Befehls- und Rückkopplungsschnittstelle zwischen der CNC-Steuerung und den angeschlossenen Servo-Verstärkern der Alpha-Serie zuständig.
Die A16B-2200-0390 verwendet die serielle Schnittstellenkonfiguration Typ A — das bedeutet, dass die Encoder-Rückmeldung über den Servo-Verstärker an die CNC-Steuerung zurückkehrt und nicht direkt vom Motor-Encoder.
Positions- und Geschwindigkeitssignale werden über die Hochgeschwindigkeits-Serienverbindung zwischen dem Verstärker und der Achsenkarte übertragen.
Die Platine deckt bis zu vier gleichzeitige Servo-Achsen ab und unterstützt Standard-Maschinenkonfigurationen von einfachen Zwei-Achsen-Drehmaschinen bis hin zu Vier-Achsen-Bearbeitungszentren.
Die FANUC Serie 0-C war eine der am weitesten verbreiteten CNC-Plattformen von FANUC in den 1990er Jahren — sie trieb eine riesige Anzahl von Werkzeugmaschinen in Drehzentren, Bearbeitungszentren, Schleifmaschinen und spezialisierten Maschinenanwendungen weltweit an.
Viele dieser Maschinen sind heute noch produktiv im Einsatz, was die A16B-2200-0390 zu einem der gefragtesten Ersatzteile für die Serie 0 im CNC-Aftermarket macht.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-2200-0390 |
| Hersteller | FANUC Corporation |
| Produkttyp | Servo-Achsen-Schnittstellenplatine |
| Kompatible Systeme | FANUC Serie 0-C, 0-D, 0-F |
| Achsenanzahl | 3 oder 4 Achsen |
| Schnittstellentyp | Typ A (seriell, P-Coder-Rückmeldung über Verstärker) |
| Kompatible Verstärker | FANUC Alpha-Serie (digital, seriell) |
| Spindelkompatibilität | OC, OD, OF digitale/serielle Spindelschnittstellen |
| Herkunftsland | Japan |
Das FANUC Serie 0-C CNC-System verwendete eine modulare Backplane-Architektur. Die Haupt-CPU/Masterplatine war für die Ausführung von Teilprogrammen, Interpolation, SPS-Logik und die Bedienerschnittstelle zuständig.
Die Achsenplatine — die A16B-2200-0390 — befand sich neben der Masterplatine und war für die Echtzeit-Servosteuerung der Achsen der Maschine zuständig.
Jede von der A16B-2200-0390 gesteuerte Achse erhält in jedem Interpolationszyklus einen Positionsbefehl von der Haupt-CPU.
Die Achsenplatine wandelt diese Befehle in das entsprechende serielle Kommunikationsformat für den angeschlossenen Alpha-Servo-Verstärker um.
Der Verstärker schließt den Stromkreis und treibt den Motor an. Die Positionsrückmeldung kommt vom P-Coder des Verstärkers (eingebauter Encoder) zur Achsenkarte, die die tatsächliche Position mit der befohlenen Position vergleicht und den Folgefehler berechnet.
Diese geschlossene Servo-Architektur verleiht CNC-Werkzeugmaschinen ihre Positionierungsgenauigkeit.
Die A16B-2200-0390 ist die Platine in der Schleife, die dies für Serie 0-C-Maschinen ermöglicht.
Die A16B-2200-0390 wurde speziell für die Schnittstelle zu den Servo-Verstärkern der FANUC Alpha-Serie entwickelt — die Modultypen Alpha SVU und Alpha SVM, die bei 0-C-Maschinenkonfigurationen Standard waren.
Die Schnittstelle Typ A bedeutet, dass die Encoder-Rückmeldung über das Verstärkermodul läuft, anstatt separat verlegt zu werden.
Dies vereinfachte die Verkabelung bei Serie 0-C-Maschinen im Vergleich zu früheren FANUC-Schnittstellentypen.
Die Platine ist mit allen 0-C/0-D/0-F-Spindelkonfigurationen kompatibel, einschließlich digitaler serieller Spindel und der analogen Spindelschnittstelle bei älteren Installationen.
Diese breite Kompatibilität bedeutet, dass die A16B-2200-0390 als Ersatzplatine für eine Vielzahl von 0-C-Maschinenvarianten dienen kann, ohne Bedenken hinsichtlich Spindelschnittstellen-Inkompatibilitäten.
Wenn die A16B-2200-0390 in einer Serie 0-C-Maschine ausfällt, ist das häufigste Symptom ein Servo-Alarm an einer oder mehreren Achsen.
Das CNC-Display zeigt einen Alarmcode an — typischerweise einen Servo-Alarm der 300er oder 400er Serie im 0-C-Alarmsystem — der auf einen Servo-Kommunikationsfehler oder einen Positionsfehler-Überlauf hinweist.
Der spezifische Alarmcode, kombiniert mit den betroffenen Achsen, hilft bei der Eingrenzung, ob der Fehler in der Achsenkarte, dem Verstärker, dem Motor oder dem Rückmeldekabel liegt.
Wenn mehrere Achsen nach einem Stromereignis oder ohne Vorgeschichte von einzelnen Achsenproblemen gleichzeitig Servo-Alarme anzeigen, ist die A16B-2200-0390 der Hauptverdächtige — sie ist das gemeinsame Element aller gesteuerten Achsen.
Einzelne Achsenalarme, die auf einen Kanal hinweisen, sind eher Verstärker- oder Motorfehler, aber die Achsenkarte sollte dennoch überprüft werden, nachdem andere Ursachen ausgeschlossen wurden.
F1: Die Serie 0-C-Maschine zeigt nach einem Stromzyklus gleichzeitig Servo-Alarme auf allen Achsen an. Ist die A16B-2200-0390 die wahrscheinliche Ursache?
Gleichzeitige Alarme auf allen Achsen nach einem Stromereignis deuten stark auf einen Fehler in der gemeinsamen Achsenplatine hin und nicht auf einzelne Verstärker- oder Motorfehler, die statistisch unwahrscheinlich gleichzeitig auftreten.
Überprüfen Sie vor dem Austausch der A16B-2200-0390 die korrekte Sitzung des Backplane-Anschlusses, verifizieren Sie die 24V DC-Versorgung zur Steuerung und stellen Sie sicher, dass die DC-Link-Spannungen der Alpha-Verstärker vorhanden sind.
Wenn alle Versorgungsbedingungen als gut bestätigt werden und die Alarme auf jeder Achse weiterhin bestehen, ist die A16B-2200-0390 die wahrscheinlichste Fehlerquelle.
F2: Kann die A16B-2200-0390 direkt mit einer anderen 0-C-Achsenkarte ausgetauscht werden, oder sind nach der Installation Parameteränderungen erforderlich?
Die Achsenplatine selbst speichert keine Servo-Parameter — diese werden im batteriegepufferten SRAM der CNC auf der Haupt-CPU-Platine gespeichert.
Der Austausch der A16B-2200-0390 durch eine korrekt passende Ersatzplatine erfordert keine erneute Eingabe von Servo-Parametern, vorausgesetzt, die Ersatzplatine ist vom gleichen Typ und der gleichen Revision. Stellen Sie immer sicher, dass die Platinenrevision und die Achsenanzahl mit dem Original übereinstimmen.
Führen Sie nach der Installation eine Standard-Einschaltprüfung durch und bestätigen Sie, dass alle Achsen korrekt homing, bevor Sie die Maschine wieder in Produktion nehmen.
F3: Was ist der Unterschied zwischen einer Achsenplatine vom Typ A wie der A16B-2200-0390 und einer Achsenplatine vom Typ B?
Der Hauptunterschied liegt in der Weiterleitung der Encoder-Rückmeldung. Typ-A-Platinen empfangen die Positionsrückmeldung über den Servo-Verstärker — das Signal des Encoders wird über das Verstärkermodul geleitet und über eine serielle Verbindung zur Achsenkarte zurückgeführt.
Typ-B-Platinen empfangen die Rückmeldung direkt vom Motor-Encoder an die CNC und umgehen dabei den Verstärker für das Rückmeldesignal.
Die A16B-2200-0390 ist vom Typ A und für Alpha-Verstärker konzipiert, die die P-Coder-Rückmeldung integrieren. Die Verwendung des falschen Schnittstellentyps führt zu Servo-Kommunikationsfehlern und Achsenalarmen.
F4: Die Maschine hat eine 4-Achsen-Konfiguration, aber nur 3 Achsen zeigen Alarmfehler. Könnte die A16B-2200-0390 trotzdem defekt sein?
Ja. Einzelne Kanalfehler innerhalb der Achsenplatine sind möglich. Wenn die fehlerhaften Kanäle keine anderen gemeinsamen Komponenten — Verstärker, Motoren, Rückmeldekabel — mit den funktionierenden Kanälen teilen, ist die Achsenplatine verdächtig.
Eine physische Inspektion der Platine kann eine fehlgeschlagene Komponente in der Schaltung des betroffenen Kanals aufzeigen.
In der Praxis ist der Austausch der Platine oft effizienter als eine Reparatur auf Komponentenebene, insbesondere bei einer älteren Platine aus einer eingestellten CNC-Generation.
F5: Ist die A16B-2200-0390 noch neu von FANUC erhältlich oder nur über den Aftermarket?
Die A16B-2200-0390 bedient die FANUC Serie 0-C, die hauptsächlich in den 1990er Jahren produziert wurde. Obwohl FANUC ein langes Ersatzteil-Supportfenster unterhält, variiert die Verfügbarkeit neuer Platinen für ältere 0-Serien-Modelle.
Der aktive Aftermarket — spezialisierte CNC-Reparaturunternehmen — ist in der Regel die zuverlässigste Quelle für diese Platine und bietet reparierte, getestete und austauschbare Einheiten mit Garantie.
Bestätigen Sie vor der Bestellung die Revision der installierten Platine, da späte Revisionen möglicherweise nicht mit frühen Revisionen ohne Parameteranpassungen austauschbar sind.
