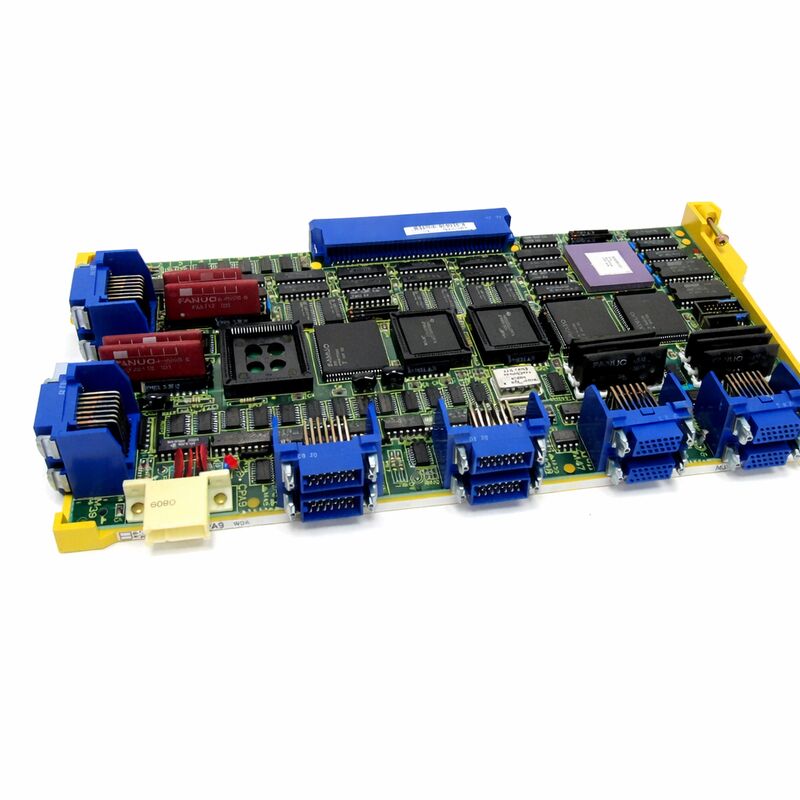

Axis PC Board A16B-2200-0361 A16B22000361 A16B-22OO-O361

FANUC A16B-2200-0361 2-Achsen-Digital-Servo-PCB

Wenn das Steuersystem eine frühe digitale Achsenanordnung der FANUC 0-Serie verwendet, ist die Platine, die die Achsensteuerung verwaltet, oft wichtiger als der Verstärker selbst.Die A16B-2200-0361 wird konsequent alsPCB mit 2-Achsen-Steuerung,Achsenkarte, oderDigitale Servo-PCB mit 2 Achsen, und mehrere Verzeichnisse verbinden es mit32 Bit 0T / 0-C / 0C/F/00CKontrollumgebungen.

Ein Reparaturfachmann stellt auch fest, daß dieses Brett normalerweise an einem früheren32-Bit-Masterboardund verwendet inSerie 0 Modell CBei der Ausführung von PWM-Servo-Schnittstellen fürmit einer Leistung von mehr als 1000 Wundmit einer Leistung von mehr als 50 WDas gibt diesem Teil eine klar definierte Rolle: Es handelt sich um eine Servoachsensteuerung für Maschinen, die noch immer von der ursprünglichen digitalen Servo-Struktur der 0-Serie abhängen.

Schnappschuss der Produktdaten

Typische Verwendungen

A16B-2200-0361 ist am wichtigsten inCNC-Systeme der FANUC 0-SerieEs ist üblicherweise fürErsatz der Achsenkarte,Reparatur der digitalen Servo-Steuerung, undServicearbeiten an frühen 32-Bit-Steuerungen der 0-Serie.

Da diese Platine an die Achsensteuerungsschicht gebunden ist, wird sie am besten verwendet, wenn der Rest der Steuerung in derselben Familie bleibt und es keine Notwendigkeit gibt, die Antriebsarchitektur neu zu gestalten.Es passt zu Werkzeugmaschinen, die immer noch auf alte FANUC-Steuerungshardware angewiesen sind und eine Wiederherstellung auf Bordebene anstelle einer vollständigen Steuerungsumstellung erfordernDieser letzte Satz ist eine begründete Schlussfolgerung aus den Referenzen zum Board-Typ und zur Kontrollfamilie.

Häufig gestellte Fragen

Q1. Welche Art von Brett ist die A16B-2200-0361?
Es ist eineDigitale Servo-PCB mit zwei Achsen, auch alsAchsenkarteoder1 ′ 2-Achsen-Servo-Board. Anzeigen verbinden es wiederholt mit32 Bit 0T / 0-C / 0C/F/00CKontrollumgebungen.

F2: Was macht dieses Brett im System?
Dieser Ausschuss befaßt sich mit denAchsensteuerseiteEin Reparaturfachmann beschreibt es als ein digitalen Achsen-PCB, das an einem früheren32-Bit-Masterboard, wo es PWM-Servo-Schnittstellenfunktionen fürAntriebe der S-Serieundmit einer Leistung von mehr als 50 W.

F3. Was sollte bei der Auswahl von A16B-2200-0361 überprüft werden?
Bestätigen Siegenaue Nummer des Boards, dieKontrollgeneration, und ob die Maschine einenDigitale Servo-Konfiguration der 0-Seriemit einem1 ̇ 2 Achsen-BlattEs ist auch wichtig, den installierten Masterboard-Stil zu überprüfen und zu prüfen, ob der Servo-Bereich um die gleiche 32-Bit-Achsenkartenanordnung herum gebaut ist.

F4. Wie sollte die Beschreibung 2-Achse / 32-Bit / 0C
Jeder Teil dieser Beschreibung ist von Bedeutung. Die 2-Achse zeigt die Steuerungskapazität der Platine an, die 32-Bit-Achse zeigt die Steuerungskapazität an und die0C / 0T / 00CEine Platine, die nur dem Anschlusslayout entspricht, aber nicht der Steuerung, ist kein sicherer Ersatz.

F. Wie sollten Fehler diagnostiziert werden, bevor dieses Brett ausgetauscht wird?
Beginnen Sie mit der UnterscheidungProbleme mit der AchsenkartevonProbleme auf der Verstärkerseite. Wenn die Maschine eine Achssteuerungsinstabilität aufweist, während der Verstärkerstrombereich noch funktionsfähig ist, oder wenn der betroffene Achsweg mit dem Achssteuerungsbereich der Platine 1 2 übereinstimmtDas PCB wird zu einem stärkeren KandidatenEs ist auch nützlich, zu bestätigen, ob das installierte System ein früheres System ist.32-Bit-MasterboardEinstellung vor dem Austausch der Achsplatte.
