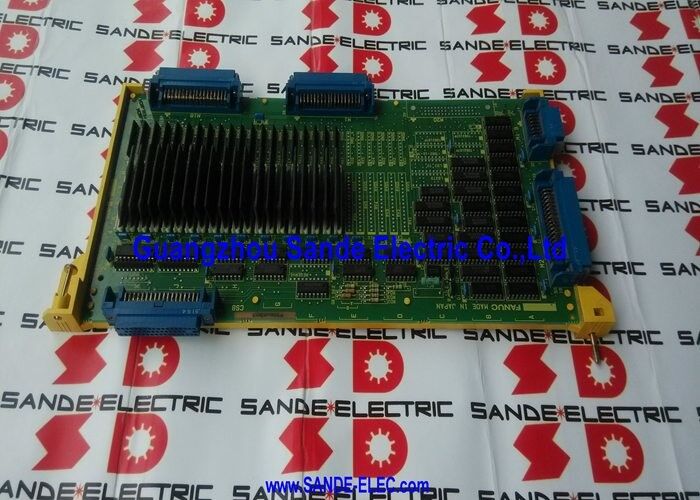

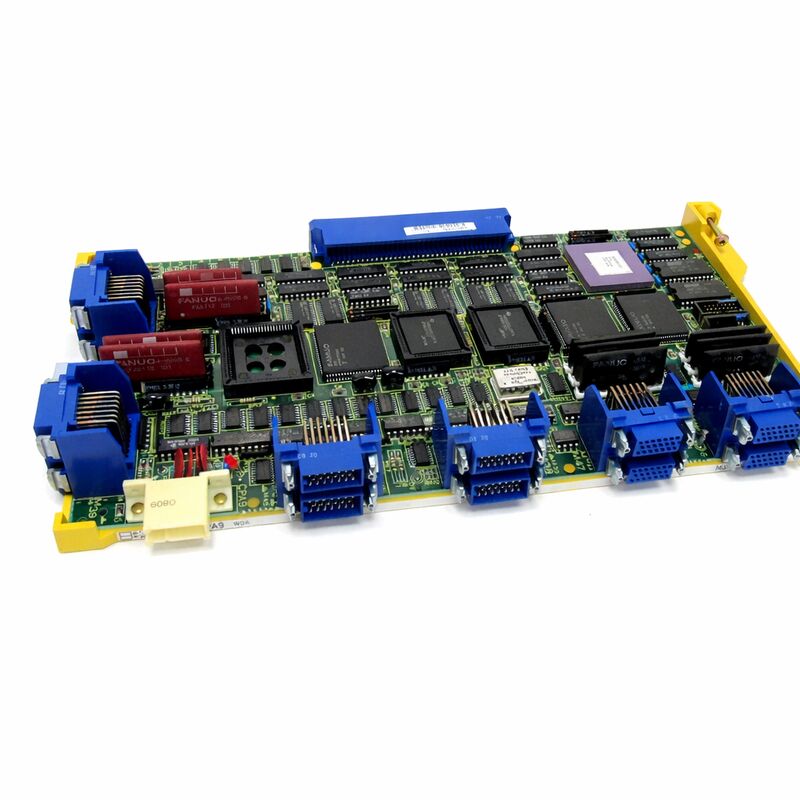

FANUC A16B-2200-0360 | 3/4 digitale Achsenkarte – 32-Bit-FANUC 0-C-Steuerung / 40 MHz / 0C-, 0D-, 0F-Plattformen

Die FANUC 0-C-Plattform – wo diese Karte lebt

Die FANUC-Serie 0-C war in den 1990er Jahren die kompakte 32-Bit-CNC-Plattform von FANUC für kleine bis mittlere Werkzeugmaschinen und umfasste Drehmaschinen, Bearbeitungszentren und Schleifmaschinen, die auf den Steuerungsspezifikationen 0C, 0D und 0F basieren. Mit der 0-C-Generation wurde die 32-Bit-Verarbeitung in die kompakte CNC-Architektur von FANUC eingeführt, und die A16B-2200-0360 ist eine der Achsensteuerkarten, die diese Architektur zum Funktionieren gebracht haben.

Im modularen 0-C-Design übernimmt die Masterplatine die gesamte CNC-Verarbeitung, während spezielle Achsenkarten die Servo- und Spindelbewegungsschleifen verwalten. Der A16B-2200-0360 verwaltet bis zu 3 oder 4 digitale Achsen – die genaue Anzahl hängt von der ursprünglichen Achskonfiguration der Maschine ab. Mit 40 MHz gehört sie zum leistungsfähigeren Ende der 0-C-Achsen-Kartenreihe; Die Verarbeitungsgeschwindigkeit bestimmt, wie eng die Regelkreise laufen und wie schnell die Karte auf Achsbefehle reagiert.

Maschinen, die auf dieser Plattform gebaut werden, werden weltweit immer noch aktiv produziert. Wenn die Achsenkarte in einer dieser CNCs ausfällt, fällt der Bewegungsabschnitt aus – die Maschine kann nicht laufen. Der A16B-2200-0360 ist der richtige baugleiche Ersatz, der die ursprüngliche Achskonfiguration ohne Änderungen an der Steuerungssoftware oder Verkabelung wiederherstellt.

Wichtige Spezifikationen

Drei Spezifikationen, eine Auswahlentscheidung

„3/4 Achse“– der Achsenanzahlbereich. Diese Karte steuert 3 oder 4 digitale Servo-/Spindelachsen gleichzeitig. Eine 2-Achsen-Karte oder eine analoge Achsenkarte aus der gleichen A16B-2200-Familie bedient unterschiedliche Positionen und ist kein Ersatz.

„32-Bit 0-C“— die Kontrollgenerierung. Diese Karte ist auf die 0-C-Masterboard-Architektur abgestimmt. Es ist weder mit den CNC-Generationen der i-Serie 0i, 16i oder 18i noch mit den älteren 8-Bit-0-A- oder 0-B-Plattformen kompatibel.

„40 MHz“– die Verarbeitungsklasse. Innerhalb der A16B-2200-Serie bedienen Karten mit unterschiedlichen Taktraten unterschiedliche Leistungsstufen. Die 40-MHz-Bezeichnung ist Teil der Identität der Karte und sollte mit der Spezifikation der ursprünglich installierten Karte übereinstimmen.

Vor der Bestellung – Fünf Schecks

Die Bestätigung eines Ersatzes A16B-2200-0360 anhand der installierten Maschine dauert weniger als fünf Minuten und eliminiert die häufigsten Bestellfehler:

1. Lesen Sie das Etikett der installierten Karte— A16B-2200-0360 genau bestätigen, einschließlich des vollständigen Suffixes. Benachbarte A16B-2200-Varianten können ähnlich aussehen, aber unterschiedliche Funktionen erfüllen.
2. Bestätigen Sie die 32-Bit-0-C-Steuerung— Stellen Sie sicher, dass es sich bei der Maschinen-CNC um die 0-C-Generation handelt (nicht 0i, 16i oder eine andere Serie).
3. Bestätigen Sie die digitale (nicht analoge) Achskarte— Die 0-C-Plattform nutzte sowohl digitale als auch analoge Achskarten in unterschiedlichen Konfigurationen.
4. Trennen Sie den Fehler der Achskarte vom Fehler des Verstärkers— Wenn das Fehlermuster auf den Achssteuerpfad beschränkt ist (Alarme deuten auf die Berechnungsebene des Servoregelkreises und nicht auf ein bestimmtes Antriebsmodul hin), ist die Achsenkarte der wahrscheinliche Verdächtige.
5. Suchen Sie nach benachbarten Kartenproblemen— In der 0-C-Architektur kommunizieren die Masterplatine und die Achsenkarte eng miteinander. Stellen Sie sicher, dass die Masterplatine normal funktioniert, bevor Sie die Achsenkarte austauschen.

FAQ

F1: Was bedeutet die Bezeichnung 3/4 – handelt es sich um eine 3-Achsen- oder 4-Achsen-Karte?

Die Karte unterstützt bis zu 4 digitale Achskanäle. Bei Maschinen, die für 3 Achsen konfiguriert sind, werden 3 Kanäle betrieben; Bei 4-Achsen-Maschinen läuft es 4. Die konkrete Achsenzuordnung hängt von der ursprünglichen Installation der Maschine ab. Die Karte muss nicht zwischen 3-Achsen- und 4-Achsen-Konfiguration gewechselt werden – die Achsenanzahl wird in den CNC-Parametern eingestellt.

F2: Ist der A16B-2200-0360 mit FANUC 0i-C- oder 16i-Steuerungen kompatibel?

Nein. Diese Karte ist spezifisch für die 32-Bit-FANUC 0-C-Plattform. Die CNC-Steuerungen 0i, 16i, 18i und die zugehörigen i-Serien verwenden eine andere Architektur und andere Achskartenserien. Die A16B-2200-Serie lässt sich nicht übergreifend in Steuerungen der i-Serie installieren.

Q3: Die Maschine alarmiert alle gesteuerten Achsen gleichzeitig. Könnte dies die A16B-2200-0360 sein?

Gleichzeitige Alarme auf allen Achsen deuten auf die gemeinsame Achsenkontrollschicht hin – der A16B-2200-0360 ist der Hauptverdächtige. Überprüfen Sie vor dem Austausch der Karte auch die an die Achsenkarte gelieferten Versorgungsspannungen und stellen Sie sicher, dass die Masterplatine keine Upstream-Fehler erzeugt, die sich auf die Achsenkarte ausbreiten.

F4: Kann der A16B-2200-0360 einer anderen 0-C-Maschine als Ersatz verwendet werden?

Ja, vorausgesetzt, es trägt die gleiche Teilenummer A16B-2200-0360 und wurde vor dem Ausbau aus der Spendermaschine als funktionsfähig bestätigt. Die Karte speichert keine maschinenspezifischen Parameter – CNC-Parameter werden im SRAM der Steuereinheit gespeichert. Nach dem Einbau des Ersatzes bleiben die Parameter unverändert und es ist keine erneute Eingabe erforderlich, sofern das SRAM-Modul intakt ist.

F5: Der A16B-2200-0360 wird nicht mehr hergestellt. Wie wird eine zuverlässige Einheit beschafft?

Über den FANUC 0-C-Ersatzteilmarkt – alte FANUC-CNC-Teilespezialisten und geprüfte Überschusshändler. Fordern Sie eine Bestätigung an, dass das Gerät in einem Live-0-C-CNC-System getestet und nicht nur einer Sichtprüfung unterzogen wurde. Für Versand und Lagerung ist eine ESD-sichere Verpackung erforderlich. Bei Maschinen, die in der Produktion noch mit 0-C-Steuerungen laufen, ist es eine praktische Vorsichtsmaßnahme, vor Ort eine Ersatz-Achsenkarte bereitzuhalten – ein Ausfall der Achsenkarte stoppt die Maschine ohne Abhilfe vollständig.
