Achsen-Steuerplatinenkarte A16B-2200-0093 A16B-22OO-OO93 A16B22000093

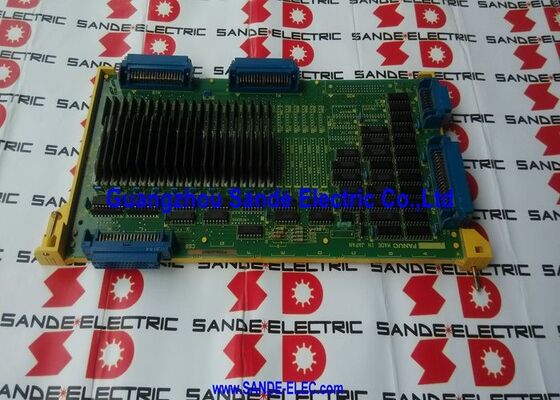

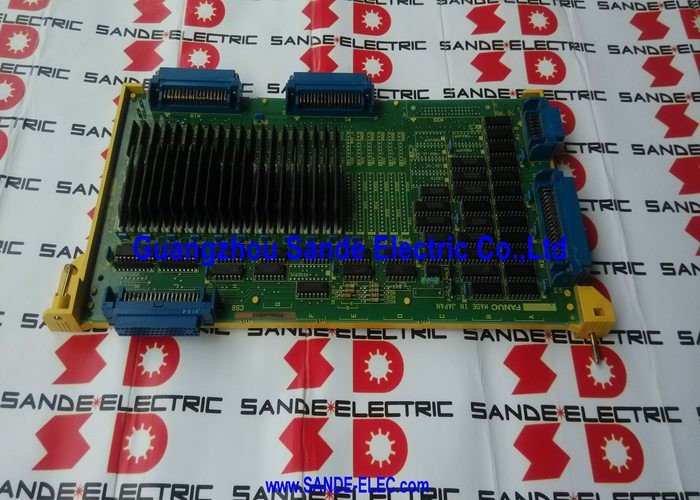

FANUC A16B-2200-0093 1-Achsen-Steuerungs-Leiterplatte für 15A

Die A16B-2200-0093 ist eine Ein-Achsen-Steuerungsplatine, die in FANUC 15A Steuerungssystemen verwendet wird. Sie wird durchgängig als 1-Achsen-Leiterplatte für 15A-Steuerung, eine Achsen-Steuerungsplatine und eine digitale Ein-Achsen-Steuerungsplatine für Schnittstelle vom Typ A beschrieben. Mehrere Service-Spezialisten bezeichnen sie auch als 1-Kanal-Achsenplatine, die in 15-MA oder 15TA Konfigurationen verwendet wird.

Dieses Teil befindet sich in der Achsensteuerungs-Schicht und nicht im Anzeige- oder Speicherbereich. Reparaturquellen weisen darauf hin, dass es mit digitalen AC-Servo-Verstärkerfamilien wie den Serien A06B-6058, A06B-6066 und A06B-6090 verwendet wird und dass es als zusätzliche Add-on-Achsenplatine neben größeren 2-, 3- oder 4-Kanal-Achsenplatinen fungieren kann. Das macht es nützlich in Systemen, in denen eine zusätzliche gesteuerte Achse benötigt wird, damit die ursprüngliche FANUC-Platinenstruktur intakt bleibt.

Wichtige Produktdaten

Anwendungsbereiche

Die A16B-2200-0093 wird typischerweise in FANUC 15A Maschinen verwendet, die eine digitale Ein-Achsen-Steuerungsplatine in einem Schnittstelle vom Typ A benötigen. Sie eignet sich gut für Ein-Achsen-Add-on-Steuerungen, Ersatz von 15A-Achsenplatinen und Reparaturarbeiten an Maschinen, die diese 1-Kanal-Platine mit anderen Mehrkanal-Achsenplatinen kombinieren.

Im tatsächlichen Maschinenservice ist diese Platine am relevantesten, wenn die Servoarchitektur der Maschine bereits zur digitalen 15A-Achsenfamilie passt und der Zielachsenpfad auf die Steuerungsplatine und nicht auf Rückkopplungs-, Strom- oder Hauptsteuerungsfehler isoliert wurde.

FAQ

F1. Welche Art von Platine ist die A16B-2200-0093?
Es ist eine 1-Achsen-Steuerungs-Leiterplatte für FANUC 15A, die auch als digitale Ein-Achsen-Achsensteuerungsplatine und als Platine mit Schnittstelle vom Typ A bezeichnet wird. Einige Reparatur-Spezialisten bezeichnen sie auch als 1-Kanal-Achsenplatine.

F2. Was macht diese Platine im System?
Ihre Aufgabe ist die Verwaltung des digitalen Ein-Achsen-Steuerungspfads innerhalb eines 15A-Systems. Spezialisierte Reparaturquellen beschreiben sie als eine Platine, die in 15-MA / 15TA Umgebungen verwendet wird und als Add-on-Achsenplatine, die mit anderen Mehrkanal-Achsenplatinen in derselben Steuerung laufen kann.

F3. Was sollte bei der Auswahl der A16B-2200-0093 überprüft werden?
Überprüfen Sie die exakte Teilenummer, die Steuerungsfamilie und ob die Maschine ein 15A Achsenlayout vom Typ A verwendet. Es lohnt sich auch zu bestätigen, ob die installierte Platine Teil einer größeren Achsenplatinenkombination ist, da dieses Modell neben 2-, 3- oder 4-Kanal-Achsenplatinen betrieben werden kann.

F4. Wie ist die Schlüssel-Spezifikation zu verstehen?
“1-Achse“ bedeutet, dass diese Platine einen gesteuerten Achsenpfad verwaltet, “15A“ identifiziert die Steuerungsfamilie und “Typ A“ identifiziert das Schnittstellenformat, für das sie entwickelt wurde. Diese drei Elemente müssen mit der installierten Servo-Steuerungsstruktur übereinstimmen, bevor die Platine ersetzt wird.

F5. Wie sind Fehler zu diagnostizieren, bevor diese Platine ersetzt wird?
Ein guter Ausgangspunkt ist die Trennung von Ein-Achsen-Steuerungsfehlern von Servo-Verstärkerfehlern. Wenn eine Achse betroffen ist, während der Rest des Systems stabil bleibt, und die Maschine bekanntermaßen eine 1-Kanal 15A Achsenplatine verwendet, wird die Steuerungs-Leiterplatte zu einem wahrscheinlicheren Fehlerpunkt. Es ist auch sinnvoll, die zugehörige digitale Verstärkerfamilie zu überprüfen, da diese Platine an Installationen gebunden ist, die A06B-6058 / 6066 / 6090-Serien-Verstärkeranordnungen verwenden.
