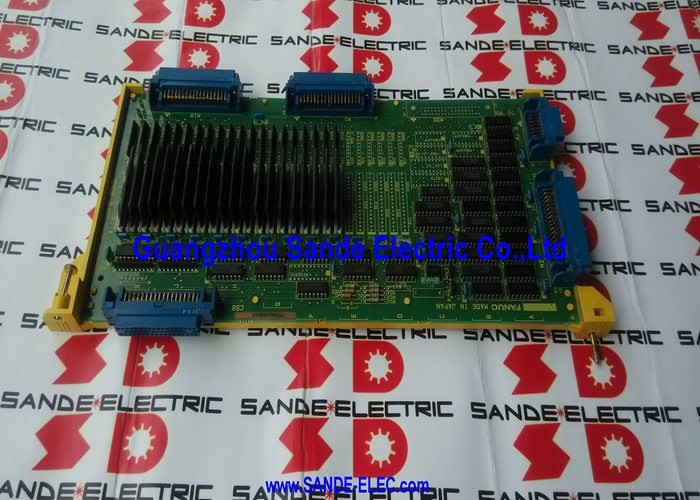

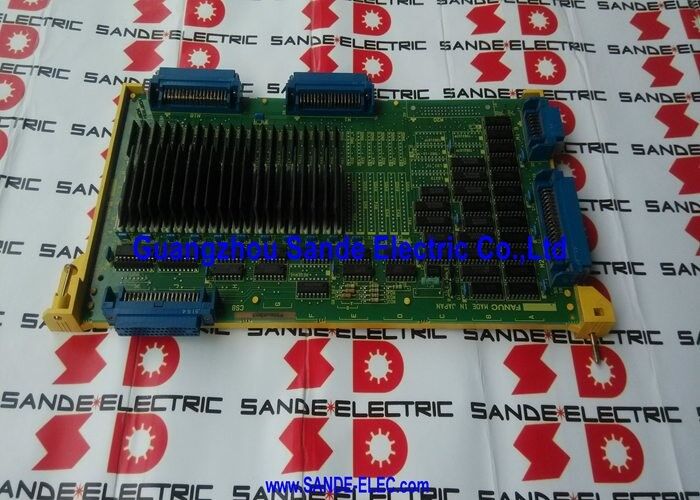

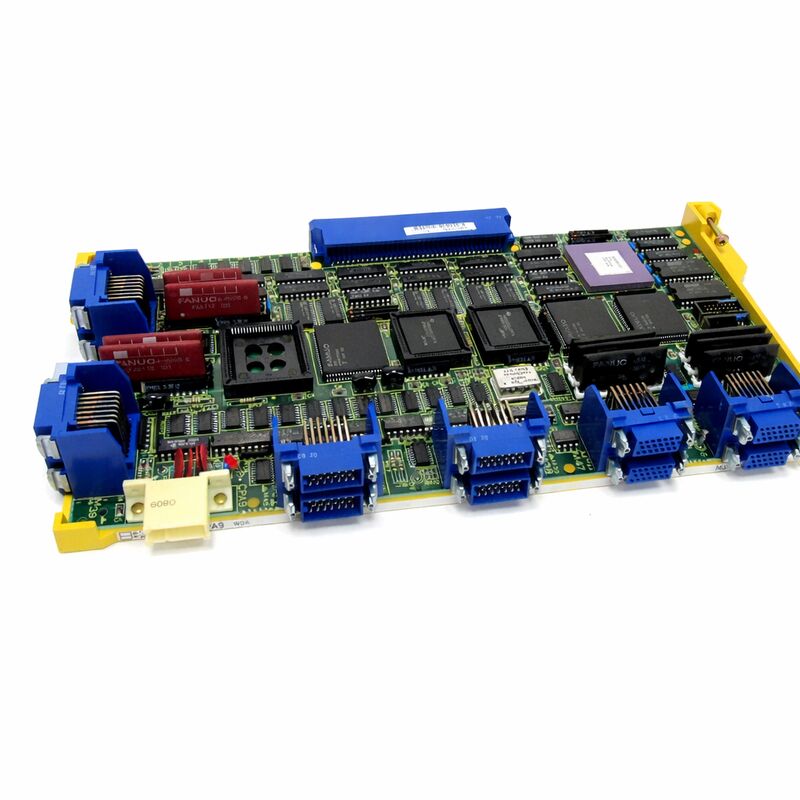

FANUC DETECTOR ADAPTER BOARD A16B-1212-0030 A16B12120030 A16B-1212-OO3O Die Anlage ist für die Anlage zu verwenden.

FANUC A16B-1212-0030∙ Serie 15A Getrennter Detektor Adapter PCB ∙ Vollgeschlossene Schleife Feedback für 15-MA / 15-TA

Teilnummer:A16B-1212-0030

Kreuzverweis:Einheitliche Datenbank

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Getrennter Detektoradapter Add-On-PCB

Was ein separater Detektor tut und warum dieses Brett existiert

Bei einer Standard-FANUC-Servoachse kommt das Positionsfeedback vom auf der Servomotorwelle montierten Encoder.Diese Anordnung, sogenannte halbgeschlossene Schleife, ist für die meisten Werkzeugmaschinen genau genug..

Mit der vollständig geschlossenen Schleifensteuerung wird eine zweite Rückkopplungseinrichtung hinzugefügt, die direkt auf dem beweglichen Element der Maschine montiert ist: eine lineare Waage auf dem Tisch, ein rotierendes Induktor auf einer rotierenden Achse,oder ein sekundärer Positionscoder auf der KugelschraubmutterDie tatsächliche mechanische Position der Maschine, nicht nur der Motorwellenwinkel, wird an die CNC zurückgegeben.oder Lagerbeugung zwischen Motor und Werkstück in Echtzeit gemessen und korrigiert wird.

Die A16B-1212-0030 ist die Hardware, die diese Funktion auf den Systemen der Serie 15A ermöglicht. Sie fügt den Signalleitweg für den separaten Detektor der CNC-Steuerung hinzu die Serie 15A kann kein separates Detektorsignal annehmen oder verarbeiten, und jeder Parameter, der eine Rückkopplung in vollständig geschlossener Schleife ermöglicht, erzeugt einen Alarm.

Diese Platte ist für Anlagen der Baureihe FANUC 15-MA (Bearbeitungszentrum) und 15-TA (Wendungszentrum) geeignet.Es ist ein Add-on-PCB, das mit der Serie 15A Steuerungs-Hardware verbindet und bietet den zusätzlichen Signalverarbeitung Kanal der separaten Detektor erfordert.

Typische Anwendungen

Präzisionsbohrmaschinen, bei denen die Tischposition unabhängig vom thermischen Wachstum innerhalb von Mikrometern gehalten werden muss.Großraumaarbeitsstätten, bei denen der Winkelfehler der Kugelschraube bei voller Bewegung die erforderliche Toleranz für Teile ohne Schlusskompensation übersteigtSchleifmaschinen, bei denen die Schleifrad­Achse durch induziertes Rotationsfeedback bewegt wird.Nachrüstprojekte zur Wiederherstellung der ursprünglichen vollständig geschlossenen Schleifarchitektur einer Maschine der Baureihe 15A nach Ausfall des Detektoradapters.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Die Serie 15A CNC erzeugt einen Alarm im Zusammenhang mit dem separaten Detektor. Ist die A16B-1212-0030 die Ursache?

Bevor man davon ausgeht, dass die Platine versagt hat, verfolgt man den Fehler vom Detektor nach außen.Überprüfen Sie die Verbindung zwischen dem Detektorkabel und der A16B-1212-0030- Wenn der Detektor, Kabel und Anschluss bestätigt sind und der Alarm anhält, ist das Adapterbrett ausgefallen.

F2: Ist diese Platine erforderlich, wenn die Maschine nur mit einem auf dem Motor montierten Encoder-Feedback arbeitet?

Nr. Die A16B-1212-0030 ist nur dann erforderlich, wenn die Maschine einen separaten Positionsmelder zur Steuerung der vollständig geschlossenen Schleife verwendet.Eine rein halbgeschlossene Schleife der Baureihe 15A mit nur einem Motor-Encoder benötigt diese Platine nicht und funktioniert ohne sie normalerweise.

F3: Kann die A16B-1212-0030 mit jeder Art von linearer Skala arbeiten?

The board accepts signal types compatible with the Series 15A's separate detector interface — typically sine/cosine analogue or incremental TTL/differential square-wave signals from scales and inductosyn devices. Bestätigen Sie, dass das Ausgabeformat der spezifischen Skala mit der Eingabespezifikation des Adapters übereinstimmt, bevor Sie installieren.

F4: Nach dem A16B-1212-0030-Auswechsel zeigt der CNC immer noch einen Detektor-Alarm. Was sollte überprüft werden?

Überprüfen Sie, ob das Ersatzteilbrett in seinem Steckverbinder richtig angebracht ist.Dann bestätigen Sie, dass die Parameter der Serie 15A, die das Feedback des getrennten Detektors ermöglichen, korrekt eingestellt sind. Insbesondere der Achsenkonfigurationsparameter, der definiert, welche Achsen einen separaten Detektor-Eingang verwendenEine Parameterunvereinbarkeit erzeugt einen Alarm, selbst mit einer funktionierenden Platine.

F5: Ist die A16B-1212-0030 für eine Maschine der Serie 15A, die noch in Produktion ist, verfügbar?

Die Serie 15 wird von FANUC eingestellt. Die A16B-1212-0030 wird über den industriellen CNC-Aftermarket ¢ Legacy-FANUC-Teile-Spezialisten und Reparaturunternehmen der Serie 15 bezogen.Die Reparatur der ursprünglichen defekten Platte auf Bauteilsebene ist auch eine praktikable Option, wenn der Austauschvorrat knapp ist, da der Ausfall in diesen Adapterplatten häufig auf einem einzigen Signalkonditionierenden Schaltkreis oder -anschluss lokalisiert ist.
