| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A16B-1211-0271 |
Teilenummer: A16B-1211-0271
Hersteller: FANUC Corporation (Japan)
Produkttyp: Digitale Achsensteuerungs-Leiterplatte
Board-Serie: A16B-1211
Kompatible Systeme:FANUC System 10, System 11 und kompatible
Anwendung: Digitale Servo-Achsensteuerung / Achsenerweiterung

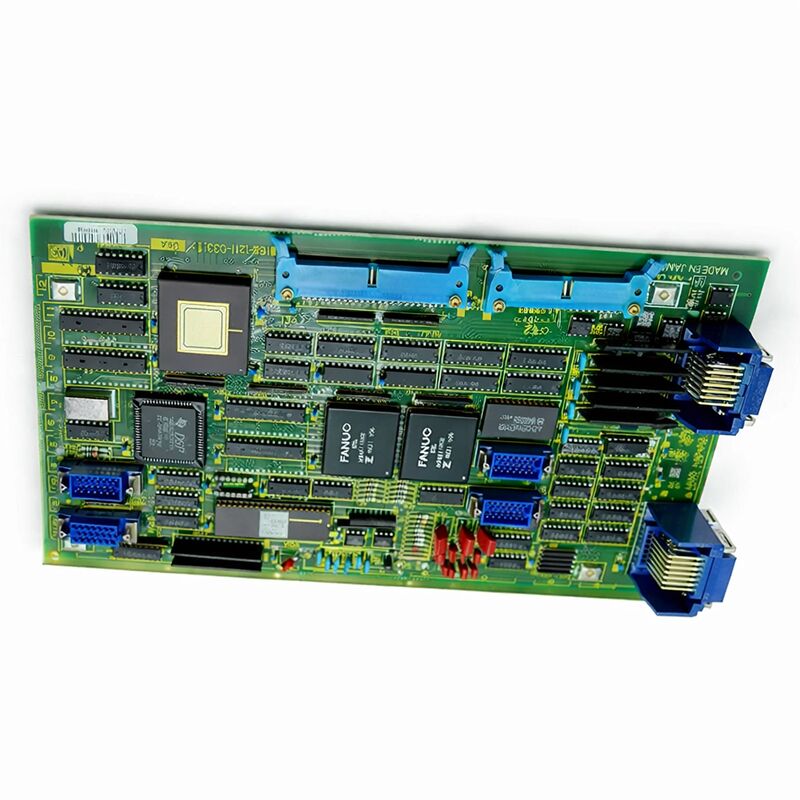

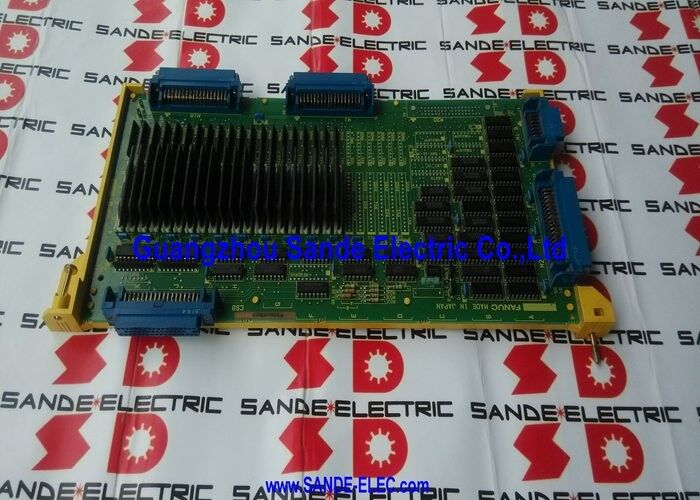

Die A16B-1211-0271 ist eine Leiterplatte aus FANUCs A16B-1211-Serie — der Familie von Achsensteuerungs- und Erweiterungsplatinen, die die CNC-Steuerungsplattformen System 10 und System 11 bedienten.
Diese Serie umfasste die verschiedenen Varianten von Achsensteuerungsplatinen, die System 10/11-Installationen benötigten: Ein-Kanal-Platinen für einzelne Achsanwendungen, Zwei-Kanal-Platinen für die Steuerung von Achsenpaaren und Schnittstellenvarianten für verschiedene Antriebsgenerationen.
Die A16B-1211-0271 ist ein spezifisches Mitglied dieser Familie und erfüllt ihre definierte Funktion in der Achsensteuerungsarchitektur von System 10/11.
FANUCs System 10 und System 11 stellten das Hochleistungsende der CNC-Produktlinie von FANUC vor dem Übergang zu den Plattformen 0-C und Serie 15 dar.
Diese Steuerungen trieben komplexe Werkzeugmaschinen an — Bearbeitungszentren mit mehreren gesteuerten Achsen, Drehzentren mit angetriebenen Werkzeugen und Multifunktionsmaschinen, die eine koordinierte Bewegung über viele Achsen gleichzeitig erforderten.
Die Achsenplatinen der Serie A16B-1211 waren die Hardware, die diese Mehrachsenfähigkeit ermöglichte.
Jede Achsenkarte der Serie A16B-1211 erfüllt die gleiche architektonische Rolle: Sie stellt die Servo-Schnittstelle zwischen der Hauptsteuerung und den Servoantriebseinheiten für ihre zugewiesenen Achsen bereit.
Sie wandelt die Positionsbefehle der Steuerung in Servosignale um und verarbeitet das Encoder-Feedback, das Positionsdaten an die Steuerung zurückmeldet.
Die A16B-1211-0271 erfüllt diese Funktion für die Achsen von System 10/11, für die sie konfiguriert ist.
| Parameter | Wert |
|---|---|
| Teilenummer | A16B-1211-0271 |
| Hersteller | FANUC Corporation |
| Produkttyp | Digitale Achsensteuerungs-Leiterplatte |
| Board-Serie | A16B-1211 |
| Kompatible Systeme | FANUC System 10, System 11 |
| Anwendung | Servo-Achsen-Schnittstelle und -Steuerung |
| Konstruktion | Through-Hole (nicht SMT) |
| Ursprung | Japan |
| Betriebstemperatur | 0 – 55°C |
| Lagertemperatur | −20 – 60°C |
| Verfügbare Zustände | Neu (Überbestand) / Überholt / Repariert |
Die Serie A16B-1211 umfasst eine Reihe von Achsensteuerungsplatinen für die Plattformen System 10 und System 11, wobei jede Variante eine spezifische Kombination aus Achsanzahl, Schnittstellentyp und Antriebsgeneration abdeckt.
Die Varianten gruppieren sich nach ihrer Achsanzahl (Ein-Kanal und Zwei-Kanal) und ihren Anforderungen an die Antriebsschnittstelle (digital, seriell, analog). Innerhalb dieser Familie sind Teilenummern in naher Reihenfolge tendenziell ähnlich in der Funktion, aber durch Kanalanzahl, Hardware-Revision oder geringfügige Schnittstellenunterschiede differenziert.
Die A16B-1211-0271 nimmt ihre Position innerhalb dieser Serie ein als eine der Platinen, auf die die Mehrachsenkonfigurationen von System 10/11 angewiesen waren.
In Maschinen, in denen diese spezifische Platine spezifiziert war, bedient sie eine Achse oder eine Gruppe von Achsen, die die Steuerung zur Ausführung ihrer Operationen steuern muss.
Die Maschine kann diese Achsen ohne eine funktionierende Platine dieses Typs nicht betreiben.
Für Besitzer von System 10/11-Maschinen gehören die Platinen der Serie A16B-1211 zu den kritischsten Legacy-Komponenten, um die Versorgungssicherheit zu gewährleisten.
Die Maschinen selbst haben oft noch Jahrzehnte an produktiver Lebensdauer.
Die Elektronik erfordert jedoch Aufmerksamkeit und — wenn Platinen schließlich ausfallen — Ersatz durch getestete, gleichwertige Einheiten.
Die Funktion der Achsenplatine kann durch den geschlossenen Regelkreis verstanden werden, an dem sie beteiligt ist. Die CNC-Steuerung berechnet Zielpositionen basierend auf dem Teileprogramm. Die Interpolation berechnet, wo sich jede Achse in jedem Servo-Update-Zyklus befinden sollte.
Die Achsenkarte empfängt diese Zielposition, berechnet den Positionsfehler (die Differenz zwischen Ziel und Ist) und generiert ein Geschwindigkeits-Sollwertsignal.
Der Servoantrieb empfängt diesen Geschwindigkeits-Sollwert und gibt entsprechend Motorstrom aus.
Der Motor bewegt sich. Der Encoder am Motor sendet Positionsdaten zurück an die Achsenkarte, die die Ist-Position an die Steuerung meldet.
Diese Schleife schließt sich mehrmals pro Sekunde für jede Achse.
Die A16B-1211-0271 nimmt an dieser Schleife für die von ihr bedienten Achsen teil.
Ihre Schaltungen müssen mit der Servo-Update-Rate für diese Achsen korrekt funktionieren. Jede Verschlechterung der Schaltungen — erhöhte Störungen im Positionsrückkopplungssignal, Verzerrung des Geschwindigkeits-Sollwertsignals, Instabilität der Stromversorgung der Platinenlogik — äußert sich als Verschlechterung der Achsenleistung.
Die Auswirkung kann zunächst subtil sein (leicht erhöhte Folgungsfehler, marginale Oberflächengüte) und sich zu deutlichen Servoalarmen entwickeln, wenn sich die Verschlechterung verschlimmert.
Die A16B-1211-0271 stammt aus einer Ära der Through-Hole-Leiterplattenkonstruktion. Alle aktiven Komponenten — ICs, Transistoren — und passiven Komponenten — Widerstände, Kondensatoren — werden durch Einstecken in die Platine montiert und auf der Rückseite verlötet. Diese Konstruktionsweise, älter als die nachfolgende Oberflächenmontagetechnik, hat einen praktischen Vorteil bei der Wartung: Komponenten sind mit Standard-Lötausrüstung einzeln zugänglich.
Im Alter, das diese Platinen erreicht haben, sind Elektrolytkondensatoren das häufigste Ausfallrisiko.
Ihr Elektrolyt verdunstet langsam über die Jahre, und ihre elektrischen Eigenschaften verschieben sich. Kondensatoren im Netzteilfilterbereich der Platine sind besonders wichtig — wenn sie sich verschlechtern, entwickeln die internen Versorgungsspannungen der Platine Welligkeit, die sowohl das Geschwindigkeits-Sollwertsignal als auch die Rückkopplungsverarbeitung beeinträchtigt.
Präventive Überholung, bei der alle Elektrolytkondensatoren ersetzt werden, bevor sie ausfallen, ist die bevorzugte Wartungsstrategie für Platinen, die frühe Anzeichen altersbedingten Verhaltens zeigen.
F1: Die System 10/11-Maschine zeigt ein inkonsistentes Achsenverhalten auf der von dieser Platine bedienten Achse — manchmal läuft sie korrekt, manchmal generiert sie Folgungsfehleralarme, ohne einen konsistenten Auslöser. Was sollte untersucht werden?
Inkonsistente Folgungsfehler ohne klaren Auslöser sind eines der charakteristischen Symptome eines alternden Elektrolytkondensators im Netzteilbereich der Achsenkarte.
Der verschlechterte Kondensator verursacht, dass die interne Versorgungsspannung der Platine übermäßige Welligkeit aufweist, die gelegentlich den Schwellenwert überschreitet, der die Servoschleife stört.
Der Fehler ist intermittierend, da der Kondensator grenzwertig, aber nicht vollständig ausgefallen ist. Der Austausch des Kondensators auf der Platine — oder der Austausch der Platine durch eine überholte Einheit — ist die richtige Reaktion.
F2: Die Platine wurde zur Inspektion entfernt und zeigt keine sichtbaren Schäden. Kann davon ausgegangen werden, dass sie funktionsfähig ist?
Nein. Eine Sichtprüfung deckt offensichtliche Fehler auf — verbrannte Komponenten, gerissene Komponenten, Korrosion —, aber die meisten Ausfälle von elektronischen Komponenten hinterlassen keine sichtbaren Spuren.
Ein Elektrolytkondensator kann elektrisch ausfallen, während er äußerlich intakt erscheint.
Eine Funktionsprüfung der Platine in einer kontrollierten Umgebung mit tatsächlicher Servo-Motorbelastung ist die einzige Möglichkeit, ihren Betriebszustand zu bestätigen.
Eine Platine, die die Sichtprüfung besteht, aber viele Jahre im Einsatz war, sollte dennoch funktionsgeprüft werden, bevor sie in einer Produktionsmaschine eingesetzt wird.
F3: Nach dem Austausch dieser Platine ist die Achsenleistung der Maschine ähnlich wie zuvor, aber der Folgungsfehler während der Konturierung hat sich leicht erhöht. Alle Parameter wurden aus dem Backup wiederhergestellt. Was könnte das noch beeinflussen?
Ein leicht erhöhter Folgungsfehler nach dem Austausch der Platine mit korrekten Parametern kann auf einen Unterschied in den Eigenschaften der alten und der Ersatzplatine auf der Ebene der analogen Ausgangsschaltung hinweisen. Einige Variationen bei den Komponententoleranzen zwischen Platinen desselben Teilsnummer sind normal.
Die Servo-Tuning-Parameter (Positionsregelkreisverstärkung, Geschwindigkeitsvorsteuerung) müssen möglicherweise geringfügig angepasst werden, um die Leistung mit der neuen Platine zu optimieren.
Diese Anpassungen sind gering — beginnend mit den ursprünglichen Parametern und schrittweisen Änderungen unter Beobachtung des Folgungsfehlers ist der richtige Ansatz.
F4: Die Maschine generiert gelegentlich einen Servoalarm, der sich löst, wenn die betreffende Achse langsam verfahren wird. Während langsamer Bewegungen tritt kein Alarm auf, aber eine schnelle Traverse löst den Fehler aus. Was deutet das darauf hin?
Alarme, die nur während der schnellen Traverse auftreten, deuten auf ein geschwindigkeitsabhängiges Problem hin.
Die häufigste Ursache bei einer alternden Achsenkarte sind verschlechterte Glättungskondensatoren im Ausgangskreis des Geschwindigkeits-Sollwerts.
Bei niedrigen Geschwindigkeiten sind die Fehler des Sollwertsignals gering genug, dass die Geschwindigkeitsregelung des Antriebs sie handhabt.
Bei schnellen Traversiergeschwindigkeiten ist der Befehl verrauschter, was zu Geschwindigkeitsabweichungen führt, die der Antrieb als Alarm kennzeichnet. Dies ist ein Problem auf Platinenebene, das eine Reparatur oder einen Austausch erfordert.
F5: Besteht die Gefahr, dass eine Platine aus einer System 11-Maschineninstallation nicht mit einer System 10-Maschine kompatibel ist, da sie diese Serie teilen?
Die Serie A16B-1211 bediente sowohl die Plattformen System 10 als auch System 11, aber spezifische Varianten innerhalb der Serie könnten für die eine oder andere Plattform maßgeschneidert worden sein.
Bevor eine Platine aus einer System 11-Maschine in eine System 10-Maschine (oder umgekehrt) eingebaut wird, stellen Sie sicher, dass die spezifische Teilenummer der Platine in der entsprechenden Hardware-Dokumentation als kompatibel mit beiden Plattformen aufgeführt ist.
Wenn die Dokumentation nicht verfügbar ist, konsultieren Sie einen Spezialisten, der mit System 10/11-Konfigurationen vertraut ist, bevor Sie fortfahren.
