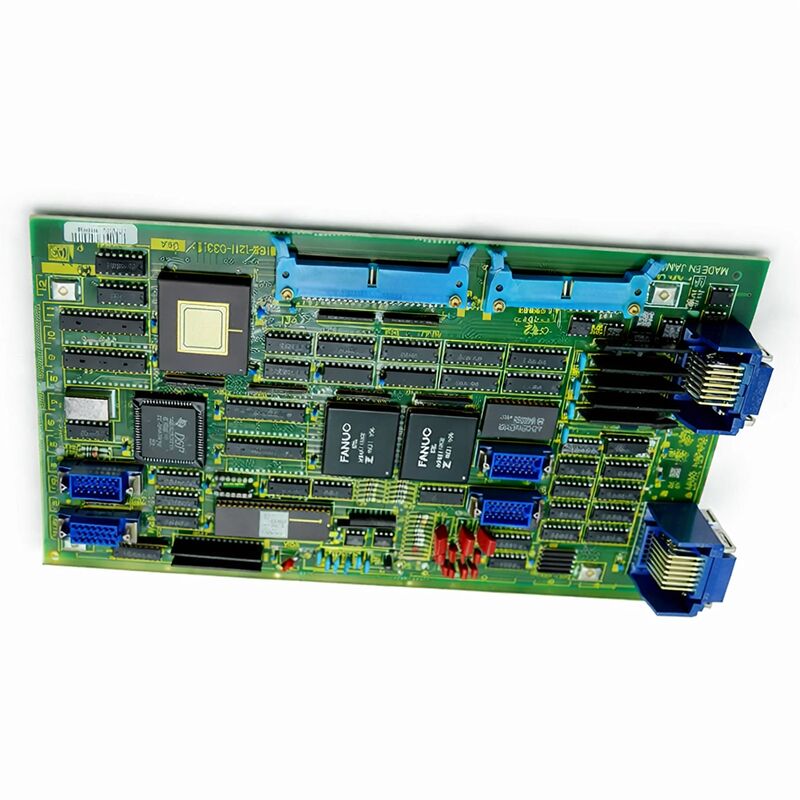

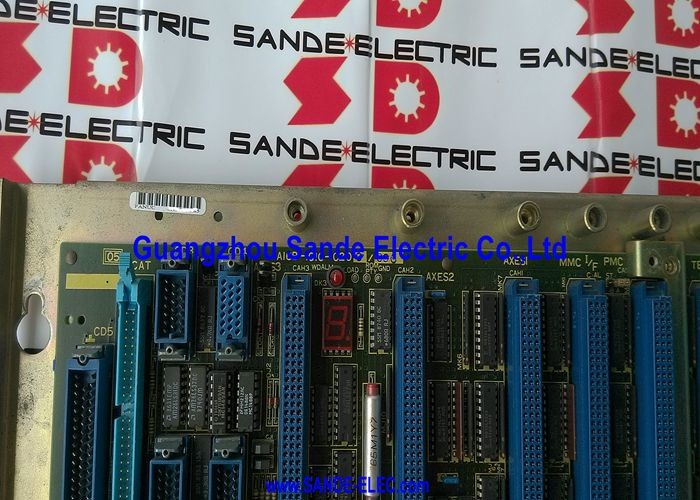

FANUC Achssteuerung A16B-1211-0270 A16B12110270 A16B-1211-O27O

FANUC A16B-1211-0270 | System 10 / 11 Digital Control Zusatzachsen-Platine — 2 Achsen, Herkunft Japan

Teilenummer: A16B-1211-0270

Hersteller: FANUC Corporation (Japan)

Produkttyp: Digitale Steuerungs-Zusatzachsen-Platine (2 Kanäle)

Platinenserie: A16B-1211

Kompatible Systeme:FANUC System 10, System 11

Anzahl der Achsen: 2 (zusätzliche Achsen)

Beschreibung: 10/11 Digitale Steuerungs-Zusatzachsen-Platine, 2 Achsen

Übersicht

Die A16B-1211-0270 ist die 2-Achsen-Zusatzachsen-Steuerungsplatine für die CNC-Steuerungen System 10 und System 11 von FANUC. Es handelt sich um eine Erweiterungsplatine — keine eigenständige Steuerung —, die die Achsenanzahl bestehender System 10/11 CNC-Konfigurationen erweitert, indem sie eine digitale Servosteuerung für zwei zusätzliche Achsen bereitstellt.

Durch das Hinzufügen dieser Platine zu einer Basisinstallation von System 10/11 können Maschinen, die mehr gesteuerte Achsen benötigen, als die Standardkonfiguration bietet, innerhalb derselben bewährten Steuerungsplattform betrieben werden.

Die Systeme System 10 und System 11 von FANUC waren Hochleistungs-CNC-Plattformen, die für komplexe Bearbeitungsanwendungen entwickelt wurden — große Bearbeitungszentren, Multi-Paletten-Produktionslinien und Maschinen, die koordinierte Mehrachsenbewegungen erfordern.

Die Achsenanzahl der Basissteuerung war oft ausreichend, aber die anspruchsvollsten Maschinendesigns erforderten eine weitere Erweiterung. Die A16B-1211-0270 bot diese Erweiterung mit zwei zusätzlichen digital gesteuerten Achsen.

Die Platine kommuniziert mit den digitalen Servoantrieben ihrer Zeit. System 10/11-Maschinen verwendeten typischerweise FANUC S-Serie und ähnliche digitale Antriebseinheiten, und die digitale Schnittstelle der Achsen-Erweiterungsplatine passte zu diesen Antrieben.

Die beiden zusätzlichen Achsen, die von dieser Platine bedient werden, sind vollständig in das CNC-System integriert — sie nehmen an koordinierten Bewegungen mit den primären Achsen teil, erscheinen im Teileprogramm als Standard-steuerbare Achsen und reagieren auf dieselben G-Code-Befehle wie jede andere Achse im System.

Wichtige Spezifikationen

System 10/11 Architektur und Achsenerweiterung

Die Systeme System 10 und System 11 von FANUC gehörten zu der Produktlinie, die FANUC in ihrer Ära an die Spitze des CNC-Marktes positionierte. Diese Steuerungen trieben große, leistungsfähige Werkzeugmaschinen an — Maschinen mit großen Arbeitsbereichen, hohen Materialabtragsraten und anspruchsvollen Präzisionsanforderungen.

Die Architektur der Achsenerweiterung war eine bewusste Designentscheidung: Indem die Basissteuerung um eine definierte Achsenanzahl aufgebaut und Erweiterungsplatinen für Anwendungen bereitgestellt wurden, die mehr benötigten, schuf FANUC eine flexible Plattform, die eine breite Palette von Maschinendesigns bedienen konnte, ohne grundlegend unterschiedliche Steuerungen zu benötigen.

Die A16B-1211-0270 fügt der System 10/11-Konfiguration zwei Achsen hinzu.

In einer Maschine, die diese Platine verwendet, koordiniert die Interpolationslogik der Steuerung alle Achsen gleichzeitig — sowohl die primären Achsen von den Hauptsteuerungsplatinen als auch die zusätzlichen Achsen von dieser Erweiterungsplatine.

Das Teileprogramm arbeitet über alle Achsen als ein einheitliches System. Eine Kontur, die eine gleichzeitige Bewegung auf vier oder mehr Achsen erfordert, wird mit allen Achsen ausgeführt, die koordiniert arbeiten, unabhängig davon, welche physische Platine jede Achse steuert.

Die digitale Schnittstelle dieser Platine war ein wichtiges Merkmal. Die digitale Achsensteuerung bot eine bessere Störfestigkeit und ein konsistenteres Verhalten als frühere analoge Achsenschnittstellenansätze.

In der komplexen elektrischen Umgebung eines großen CNC-Maschinenschranks — mit Motorstromkabeln, Encoder-Feedback-Kabeln und Steuersignalkabeln, die alle in unmittelbarer Nähe verlaufen — war die Integrität digitaler Signale ein praktischer Vorteil.

Achsenplatine als kritisches Subsystem

Aus Sicht der Maschine ist die Zusatzachsenplatine kein optionales Extra — bei Maschinen, die für ihre Funktion gebaut wurden, ist sie so essentiell wie die Hauptsteuerungsplatine. Eine Maschine, die für simultane Fünf-Achsen-Bearbeitung ausgelegt ist, kann ihre vorgesehenen Operationen nicht mit nur drei steuerbaren Achsen durchführen.

Wenn die A16B-1211-0270 ausfällt, werden die beiden von ihr bedienten zusätzlichen Achsen nicht mehr verfügbar, und die Leistungsfähigkeit der Maschine reduziert sich auf das, was die verbleibende primäre Achsenanzahl zulässt.

Diese Kritikalität bedeutet, dass es ratsam ist, einen getesteten Ersatz bereitzuhalten für Betriebe, bei denen System 10/11-Maschinen zu Produktionsplänen beitragen, die ungeplante Ausfallzeiten nicht leicht verkraften können.

Die Platine ist alt genug, dass die Beschaffung eines Ersatzes bei Bedarf Vorlaufzeit erfordern kann.

Proaktives Ersatzteilmanagement vermeidet die Situation, in der ein Platinenausfall zu einer langwierigen Maschinenstillstandszeit wird.

Wartung von Platinen dieses Alters

Die A16B-1211-0270 ist ein Produkt aus der Ära der FANUC System 10/11 — Platinen, die jetzt mehrere Jahrzehnte alt sind. Elektronische Komponenten altern. Elektrolytkondensatoren, die in den Stromversorgungs- und Signalverarbeitungsschaltungen dieser Platine vorkommen, haben eine begrenzte Lebensdauer, die in Jahren unter den Betriebsbedingungen eines CNC-Steuerungsschranks gemessen wird.

Eine Platine, die ein erratisches Verhalten zeigt — intermittierende Achsenfehler, Alarme, die ohne klare mechanische oder elektrische Ursache auftreten und wieder verschwinden —, weist oft auf eine beginnende Kondensatordegradation hin. Dies ist ein Zeichen des Alters und kein katastrophaler Ausfall, und es ist oft durch eine Reparatur auf Komponentenebene reversibel.

Der Austausch der Elektrolytkondensatoren der Platine durch neue Komponenten gleicher Spezifikation stellt die Stromversorgungsaufbereitung wieder her und kann die Platine für viele weitere Jahre zuverlässig in Betrieb nehmen.

Die Platinenüberholung ist eine wirtschaftliche Option für Komponenten dieses Alters und dieser Knappheit.

Angesichts der Schwierigkeit, Ersatzplatinen in Originalspezifikation zu beschaffen, ist eine professionell überholte und funktional getestete Platine eine wertvolle Ressource.

FAQ

F1: An einem System 11-Bearbeitungszentrum alarmieren die 4. und 5. Achse beide beim Einschalten. Die ersten drei Achsen sind normal. Ist die A16B-1211-0270 die wahrscheinliche Ursache?

Gleichzeitiges Versagen beider von der Erweiterungsplatine bedienten Achsen, während die primären Achsen normal bleiben, ist das charakteristische Fehlermuster für einen Ausfall der Achsen-Erweiterungsplatine. Beide ausgefallenen Achsen teilen sich die A16B-1211-0270 als gemeinsame Platine.

Wenn die Servoantriebe und Motoren für die 4. und 5. Achse als unbeschädigt getestet werden, ist die Erweiterungsplatine der Hauptverdächtige.

Bestätigen Sie dies, indem Sie prüfen, ob der Anschluss der Platine vollständig eingerastet ist, bevor Sie auf einen Platinenausfall schließen.

F2: Nur eine der beiden Achsen auf der A16B-1211-0270 generiert einen Alarm. Die andere Erweiterungsachse ist normal. Deutet dies auf die Platine oder den Antrieb/Motor hin?

Ein Einzelachsenfehler einer Zwei-Achsen-Erweiterungsplatine ist mehrdeutig. Wenn die Platine einen Einzelkanal-Schaltungsfehler hat (ein Eingangskreis oder ein Ausgangstreiber für diesen spezifischen Kanal), kann die Platine eine Achse ausfallen lassen, während die andere funktionsfähig bleibt.

Einzelachsenfehler deuten jedoch häufiger auf einen Antriebs-, Motor- oder Kabel defekt an dieser spezifischen Achse hin.

Testen Sie den Antrieb und Motor der betroffenen Achse, bevor Sie auf einen Platinenausfall schließen. Wenn externe Komponenten als gut befunden werden, ist die Einzelkanal-Schaltung der Platine ausgefallen.

F3: Nach Jahren zuverlässigen Betriebs zeigten die zusätzlichen Achsen gelegentlich Positionsfehler, die sich selbst korrigierten. Es wurde kein Alarm ausgelöst. Was passiert?

Selbstkorrigierende Positionsfehler ohne Alarmgenerierung deuten auf intermittierende Signalstörungen im Erweiterungsachsenpfad hin und nicht auf outright Komponentenausfälle.

Die wahrscheinlichsten Ursachen sind: ein Anschluss mit zunehmendem Kontaktwiderstand, ein alternder Kondensator auf der Platine, der gelegentliche Stromversorgungsschwankungen verursacht, die kurze Steuerleitungssignalschwankungen verursachen, oder ein Kabel mit einer intermittierenden Verbindung.

Inspizieren und setzen Sie alle Anschlüsse im Erweiterungsachsenpfad neu ein.

Wenn der Zustand nach der Wartung der Anschlüsse weiterhin besteht, sind die Kondensatoren der Platine der nächste Fokus.

F4: Die A16B-1211-0270 wurde entfernt und untersucht. Mehrere Elektrolytkondensatoren zeigen sichtbare Wölbungen oder Elektrolytleckagen. Kann die Platine repariert werden?

Sichtbare Wölbungen oder Leckagen von Elektrolytkondensatoren zeigen an, dass die Kondensatoren ausgefallen sind und ersetzt werden sollten. Dies ist ein reparabler Zustand.

Die betroffenen Kondensatoren sollten ausgelötet und durch neue Kondensatoren gleicher oder gleichwertiger Spezifikation ersetzt werden.

Die Platine sollte von jeglichen Elektrolytrückständen gereinigt werden, da diese chemisch aktiv sind und Leiterbahnen und benachbarte Komponenten beschädigen können, wenn sie dort verbleiben.

Nach dem Austausch der Kondensatoren sollte die Platine vor der Wiederinstallation funktional getestet werden. Diese Reparatur stellt die Platine effektiv wieder her.

F5: Die System 11-Maschine wird stillgelegt. Kann die A16B-1211-0270 in einer System 10-Maschine verwendet werden, die ebenfalls Achsenerweiterung benötigt?

System 10 und System 11 sind beide in der Kompatibilität der A16B-1211-0270 aufgeführt.

Ob eine Platine, die aus einer System 11-Installation ausgebaut wurde, direkt in einer System 10-Maschine verwendet werden kann, hängt von den spezifischen Steuerungskonfigurationen und etwaigen Hardware- oder Softwareversionsanforderungen ab, die zwischen den beiden Installationen unterschiedlich sein können.

Überprüfen Sie, ob die Achsenzuweisungsparameter in der Zielmaschine mit der Platine kompatibel sind, und bestätigen Sie, dass keine Hardware-Konfigurationsunterschiede zwischen den System 10 und System 11 Achsenerweiterungsschnittstellen vor der Installation bestehen.
