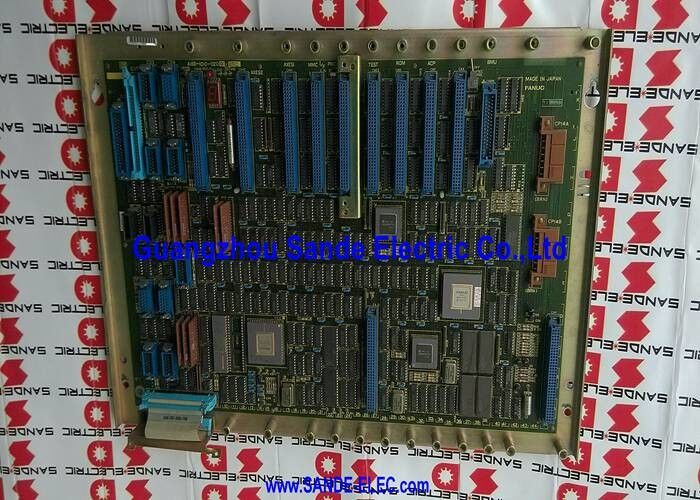

Leiterplatte A16B-1210-0030 A16B12100030 A16B-121O-OO3O

A16B-1210-0030 | FANUC Analoge Mehrachsen-CNC-Steuerungsplatine – Bis zu 3 Achsen / Servoverstärkerschnittstelle / Befehls- und Feedbackverarbeitung

Analoge Achsensteuerung – Der Signalpfad zwischen CNC und Antrieben

In der analogen CNC-Achsensteuerungsarchitektur von FANUC befindet sich die Achsensteuerungsplatine zwischen dem Hauptinterpolationsprozessor der CNC und den Servoantriebsverstärkern. Die Haupt-CPU berechnet die erforderliche Achsbewegung für jeden Interpolationszyklus und übergibt das Ergebnis an die Achsplatine. Die Achsplatine wandelt diese Befehle in analoge Signale um, die die Servoantriebe als Geschwindigkeits- oder Drehmomentreferenzen interpretieren.

Der A16B-1210-0030 verwaltet bis zu drei Achsen gleichzeitig. Für ein 3-Achsen-Bearbeitungszentrum (X, Y, Z) verwaltet diese einzelne Platine die komplette Bewegungsschnittstelle. Für jede seiner aktiven Achsen:

• Gibt das analoge Geschwindigkeits- oder Drehmoment-Referenzsignal an den Servoantrieb aus
• Empfängt Positionsrückmeldung vom Impulscoder des Motors
• Überwacht das Rückmeldungssignal auf Fehler oder Anomalien
• Meldet den Achsenstatus an das Hauptsteuerungssystem zurück

Wichtige Spezifikationen

Koordinierte Bewegungssteuerung – Warum das Axis Board wichtig ist

Koordinierte Bewegungen – die gleichzeitige Bewegung mehrerer Achsen entlang einer programmierten Bahn – erfordern, dass die Achsenplatine alle aktiven Achsen gleichzeitig aktualisiert. Der A16B-1210-0030 empfängt gleichzeitig Befehle für alle drei Achsen und aktualisiert alle drei Ausgänge im selben Verarbeitungszyklus.

Wenn eine Achse zu spät kommt – wenn der X-Achsenbefehl einen Zyklus nach Y und Z aktualisiert wird – weicht die tatsächliche Werkzeugposition von der programmierten Bahn ab. Aus diesem Grund sind Achsplatinen mit gleichzeitigen, synchronisierten Aktualisierungsschleifen und nicht mit sequenzieller Achsverarbeitung ausgestattet.

Wenn der A16B-1210-0030 ausfällt oder ein Fehler auftritt, ist das Ergebnis oft ein einachsiger oder mehrachsiger Folgefehleralarm – die CNC erkennt, dass die Soll- und die Istposition über einen akzeptablen Schwellenwert hinaus voneinander abweichen. Nachdem bestätigt wurde, dass Antrieb und Motor funktionsfähig sind, ist die Achsplatine ein primäres Diagnoseziel.

Anwendungsszenarien

Wartung des 3-Achsen-Bearbeitungszentrums:Ein 3-Achsen-CNC-Bearbeitungszentrum erzeugt einen Schleppfehleralarm auf allen drei Achsen. Servoantriebe und Motoren werden ordnungsgemäß getestet. Als Fehler wird die Achssteuerplatine A16B-1210-0030 identifiziert. Der Austausch der Platine stellt die koordinierte 3-Achsen-Bewegung wieder her.

Vorbeugender Ersatzbestand:Eine Maschinenwerkstatt, die mehrere FANUC-CNC-Systeme mit analogen Achsenplatinen betreibt, verfügt über eine A16B-1210-0030 als Ersatzteil für die Werkstatt und ermöglicht so den sofortigen Austausch der Platine bei einem Ausfall auf Platinenebene.

FAQ

F1: Was ist der Unterschied zwischen einer analogen Achsplatine und einer digitalen Achsplatine?

Eine analoge Achsplatine erzeugt eine kontinuierlich variable Gleichspannung (typischerweise ±10 V) als Geschwindigkeits- oder Drehmomentreferenz für den Servoantrieb. Eine digitale Achsenplatine kommuniziert über einen seriellen digitalen Bus (z. B. FSSB-Glasfaser in späteren FANUC-Generationen). Analoge Achsenplatinen sind die frühere Architektur; Digitale Schnittstellen lösten sie in den folgenden CNC-Generationen ab. Der A16B-1210-0030 ist der analoge Typ.

F2: Welche Servoantriebstypen sind mit dem A16B-1210-0030 kompatibel?

Analoge Achsenplatinen sind mit Servoantrieben verbunden, die einen analogen Geschwindigkeitsreferenzeingang akzeptieren – typischerweise FANUCs frühere AC- und DC-Servoantriebsgenerationen, die älter als die digitale FSSB-Schnittstelle waren. Vergleichen Sie die an der Maschine installierte spezifische Servoantriebsserie mit der Ausgangssignalspezifikation des A16B-1210-0030, bevor Sie einen Ersatz einbauen.

F3: Kann der A16B-1210-0030 nur für 2 statt für 3 Achsen verwendet werden?

Ja. Das Board unterstützt bis zu 3 Achsen, es ist jedoch nicht erforderlich, alle drei Kanäle zu nutzen. Eine 2-Achsen-CNC-Drehmaschine (X und Z) nutzt zwei der drei Achsenkanäle; Der dritte Kanal ist einfach ungenutzt. Die CNC-Parameterkonfiguration bestimmt, welche Kanäle aktiv sind und welche ungenutzt bleiben.

F4: Was passiert, wenn beim A16B-1210-0030 nur eine der drei Achsen ausfällt?

Wenn ein Kanal auf der Achsenplatine ausfällt – zum Beispiel, wenn am Ausgang der Y-Achse ein Fehler auftritt –, generiert nur diese Achse einen Alarm. Die anderen beiden Achsen können normal weiterarbeiten. Die Maschine kann jedoch kein Programm ausführen, das die ausgefallene Achse erfordert. Ersetzen Sie A16B-1210-0030, um den fehlerhaften Kanal wiederherzustellen. Da die Platine alle drei Achsen bedient, ist ihr Austausch neben der Platinenreparatur auf Komponentenebene die einzige Reparaturmöglichkeit.

F5: Erfordert der Austausch des A16B-1210-0030 Änderungen an den CNC-Parametern?

Normalerweise nein. CNC-Achsenparameter – einschließlich Servoregelkreisverstärkungen, Achsenzuweisungen und Positionsfehlergrenzen – werden im Parameterspeicher der CNC und nicht auf der Achsenplatine gespeichert. Durch den Austausch der A16B-1210-0030 durch eine Platine mit der gleichen Spezifikation wird die Achsschnittstellen-Hardware wiederhergestellt, ohne dass Parameteränderungen erforderlich sind. Stellen Sie sicher, dass sich alle Achsen bei niedriger Geschwindigkeit korrekt bewegen, bevor Sie die Maschine wieder in Produktion nehmen.
