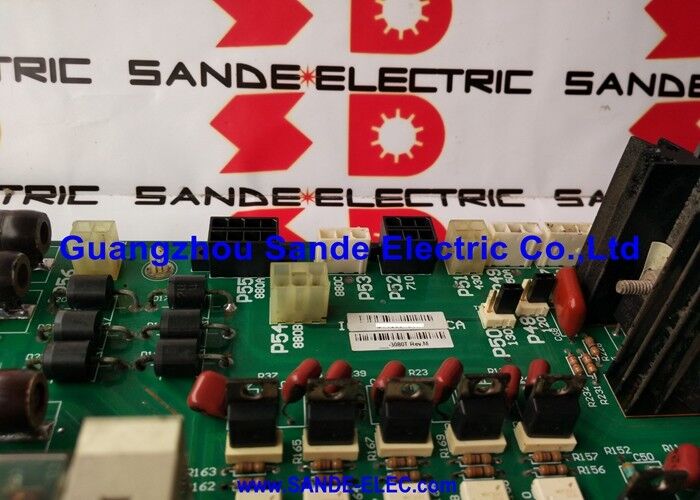

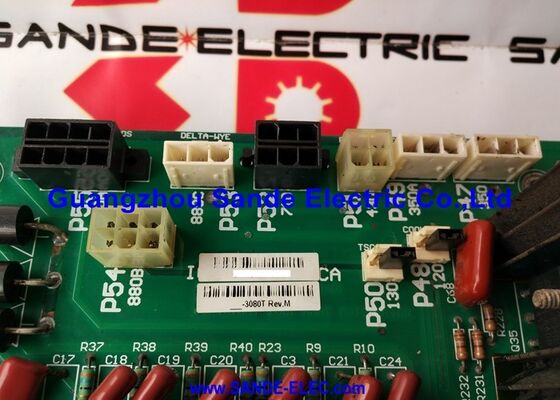

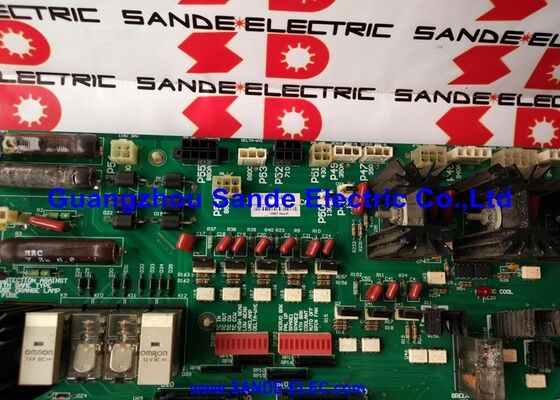

Ein-/Ausgangstafel 3080T 3O8OT 3080T

HAAS 3080T | CNC E/A-Platine — 32-3080T Ein-/Ausgabe-Leiterplatte für VF- und SL-Maschinen

Teilenummer: 3080T / 32-3080T

Kreuzreferenz: 32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

Hersteller: HAAS Automation, Inc. (USA)

E/A im Zentrum der HAAS Maschinensteuerung

Die 3080T ist die E/A-Platine (Ein-/Ausgabe) für HAAS VF- und SL-CNC-Maschinen. Sie regelt den Austausch digitaler Signale zwischen der CNC-Steuerung und den Feldgeräten der Maschine — Endschalter, Magnetventile, Relaisausgänge, Werkzeugwechselrückmeldungen, Spindelsignale und Bedienfeld-Eingänge. Jede Maschineneingabe, die die CNC liest, und jede Maschinenausgabe, die sie befiehlt, läuft über diese Platine.

Im HAAS Elektroschrank arbeitet die 3080T neben zwei weiteren kritischen Baugruppen: dem Niederspannungsnetzteil (LVPS — Modelle SP1730 oder S1828, beide von Condor geliefert) und der Stromverteilungsplatine (4078L). Das LVPS liefert die geregelten Niederspannungs-Gleichstromschienen (5V, 12V und −12V), die den Prozessor und die Steuerplatinen mit Strom versorgen. Die Stromverteilungs-

Platine leitet diese Versorgung zu den entsprechenden Lasten. Die 3080T ist für den Betrieb auf beide angewiesen. Ein Ausfall einer der drei Komponenten legt in der Regel den Steuerbereich der Maschine lahm.

Kreuzreferenzen und Varianten der Teilenummer

Die 3080T wird im HAAS-Teilesystem auch als 32-3080T bezeichnet. Verwandte Platinen 32-3083T, 65-3283A und 65-3283B gehören zur gleichen E/A-Platinenfamilie für VF/SL-Plattformen unterschiedlicher Baujahre. Bestätigen Sie immer die richtige Variante anhand des Etiketts der installierten Platine, bevor Sie einen Ersatz bestellen.

Wichtige Spezifikationen

FAQ

F1: Die HAAS-Maschine zeigt den Alarm 9924 (KOMMUNIKATIONSVERLUST ZWISCHEN STEUERUNG UND E/A-PLATINE) an. Ist die 3080T die Ursache?

Alarm 9924 ist die direkte Anzeige eines Kommunikationsverlusts zwischen der Hauptprozessorplatine und der E/A-Platine. Überprüfen Sie vor dem Austausch der 3080T die Flachbandkabelverbindungen zwischen der Prozessorplatine und der E/A-Platine — ein lockerer Stecker ist die häufigste Ursache. Überprüfen Sie auch, ob die LVPS-Versorgungsspannungen innerhalb der Spezifikation liegen. Wenn die Kommunikation bei bestätigtem Kabel und Versorgung weiterhin verloren geht, ist die 3080T-Platine ausgefallen.

F2: Die HAAS-Maschine reagiert überhaupt nicht — kein Display, keine Panel-Leuchten. Ist die 3080T oder das SP1730 LVPS schuld?

Vollständige Reaktionslosigkeit ohne Display oder Panel-Leuchten deutet zuerst auf das SP1730/S1828 LVPS hin, nicht auf die E/A-Platine. Ohne das LVPS, das 5V, 12V und −12V liefert, können weder der Prozessor noch die E/A-Platine funktionieren. Messen Sie die sekundären LVPS-Spannungen, bevor Sie die E/A-Platine austauschen. Wenn eine Versorgungsschiene fehlt oder außerhalb der Spezifikation liegt, kümmern Sie sich zuerst um das LVPS.

F3: Erfordert der Austausch der 3080T E/A-Platine Maschinenparameteränderungen?

Nein. Die 3080T ist eine digitale E/A-Schnittstellenplatine — sie speichert keine Maschinenparameter. Alle HAAS-Parameter befinden sich im batteriegepufferten Speicher der Prozessorplatine. Nach einem 1:1-Austausch liest die Maschine ihre Parameter beim Einschalten normal ein.

F4: Die 3080T und mehrere ihrer Kreuzreferenzvarianten erscheinen in Auflistungen. Welche ist für eine bestimmte Maschine korrekt?

Bestätigen Sie die Teilenummer anhand des Etiketts der installierten Platine in der Maschine. HAAS-Teilenummern, die auf dem Platinenetikett sichtbar sind (3080T, 32-3083T, 65-3283A usw.), geben an, welche genaue Variante verbaut ist. Die Seriennummer und das Herstellungsdatum der Maschine helfen einem HAAS-Teilespezialisten ebenfalls bei der Bestätigung der richtigen Variante.

F5: Woher bezieht man eine Ersatz-3080T für eine ältere HAAS-Maschine?

HAAS Factory Outlets führen aktuelle Teile für Maschinen in ihrem Servicebereich. Für ältere Maschinen sind CNC-Aftermarket-Unternehmen — einschließlich spezialisierter HAAS-Platinenreparatur- und Austauschdienste — die primäre Quelle. Fordern Sie ein Funktionsprüfungszertifikat an, bevor Sie eine Austauschplatine annehmen.
