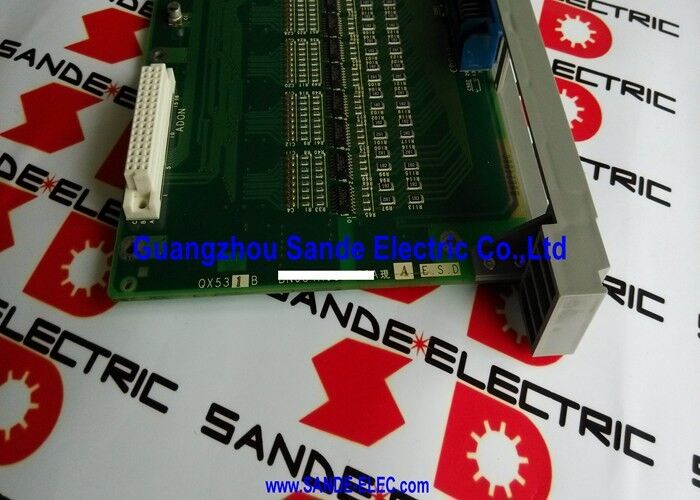

ODM SPS Speicherprogrammierbare Steuerung Mitsubishi PCB Platine QX531B

Mitsubishi QX531B | MELDAS 500 (M500) I/O Schnittstellenplatine — CNC-Werkzeugmaschinen-I/O-Board

Teilenummer: QX531B

Kreuzreferenz: A52531 / BN634A639G52A

Hersteller: Mitsubishi Electric (Japan)

Signal-Gateway für die MELDAS 500

Die QX531B ist die I/O-Schnittstellenplatine für das MELDAS 500 (M500) CNC-System von Mitsubishi. In Bearbeitungszentren und Drehzentren, die mit MELDAS 500 ausgestattet sind, dient diese Platine als Kommunikationspunkt zwischen dem CNC-Controller und den feldnahen Geräten der Maschine — Endschaltern, Relaisausgängen, Magnetventilen, Verriegelungssignalen, Werkzeugwechselrückmeldungen und Bedienfeld-I/O.

Wenn ein bestimmter Satz von I/O-Kanälen nicht mehr reagiert und der Rest der Maschine normal funktioniert, ist die QX531B, die diese Kanäle bedient, der Hauptverdächtige. Mitsubishis MELDAS 500 CNC generiert I/O-bezogene Alarmcodes, wenn Eingangssignale nicht innerhalb des erwarteten Zeitfensters empfangen werden, und der Alarmcode identifiziert, welche Signalgruppe ausgefallen ist — und weist direkt auf die verantwortliche Platine hin.

Die QX531B ist im Mitsubishi-Teilesystem unter drei Bezeichnungen aufgeführt: QX531B (eigene Bezeichnung der Platine), A52531 (eine alternative Mitsubishi-Referenz) und BN634A639G52A (die vollständige Kennung des Etiketts). Diese beziehen sich alle auf dieselbe Baugruppe.

Installierte Basis und Langlebigkeit

Die MELDAS 500-Plattform wurde in den späten 1980er und 1990er Jahren in Bearbeitungszentren und Drehzentren weit verbreitet eingesetzt. Maschinen, die mit M500-Steuerungen ausgestattet sind, bleiben in vielen Betrieben in Produktion. Die QX531B ist als originale Mitsubishi-Platine für diese Plattform über den industriellen Aftermarket als primärer Lieferkanal für Ersatzgeräte erhältlich.

Wichtige Spezifikationen

FAQ

F1: Die MELDAS 500 zeigt I/O-Alarmcodes auf bestimmten Kanälen an. Was sollte vor dem Austausch der QX531B zuerst überprüft werden?

Bestätigen Sie, dass die 24-VDC-Versorgung der I/O-Platine innerhalb der Spezifikation liegt. Eine Versorgungsspannung außerhalb des Toleranzbereichs (typischerweise ±10% von 24V) verhindert ein korrektes Schalten der Signale, ohne einen Platinenfehler anzuzeigen. Überprüfen Sie auch die Verkabelung zu den betroffenen Klemmen auf Beschädigungen, lose Verbindungen oder Kontaktkorrosion. Wenn Versorgung und Verkabelung korrekt sind, ist die Platine ausgefallen.

F2: Sind QX531B, A52531 und BN634A639G52A alle dieselbe Platine?

Ja — alle drei Bezeichnungen beziehen sich auf dieselbe physische Platinenbaugruppe. QX531B ist die primäre Kennung der Platine; A52531 ist eine alternative Mitsubishi-Teilereferenz; BN634A639G52A ist die vollständige Etikettenbezeichnung, die auf der Platine selbst aufgedruckt ist. Bestätigen Sie, welche Bezeichnung auf dem Etikett der installierten Platine erscheint, wenn Sie bestellen, um Verwechslungen zu vermeiden.

F3: Erfordert der Austausch der QX531B Änderungen an den CNC-Parametern?

Nein. Die QX531B ist eine I/O-Signal-Schnittstellenplatine. Sie speichert keine CNC-Parameter. Konfigurationsdaten befinden sich auf dem MELDAS 500-Controller. Nach einem gleichwertigen Platinaustausch nimmt die CNC den normalen I/O-Betrieb ohne Neukonfiguration wieder auf.

F4: Die Maschine stand drei Jahre lang still. Es wird vermutet, dass die QX531B nach dem Neustart intermittierende I/O-Fehler verursacht. Was sollte überprüft werden?

Überprüfen Sie alle Steckverbinderkontakte auf der Platine auf Oxidation durch Langzeitlagerung, insbesondere die Steckverbinder für die Feldverkabelung und den Steckverbinder zwischen Platine und Backplane. Reinigen Sie diese mit einem geeigneten Kontaktreiniger. Überprüfen Sie auch auf Anzeichen von Alterung von Elektrolytkondensatoren — temperaturabhängige intermittierende I/O-Fehler (Fehler, die nach dem Aufwärmen auftreten) werden oft durch Kondensatordegradation verursacht. Wenn die Fehler konstant und nicht temperaturabhängig sind, ersetzen Sie die Platine.

F5: Woher wird die QX531B bezogen?

Spezialisierte Mitsubishi CNC-Reparaturunternehmen und Händler für den industriellen Aftermarket halten Austauschbestände für Platinen der MELDAS 500-Ära vor. Fordern Sie ein Zertifikat für funktionale Tests an. Bestätigen Sie, dass die Platinenbezeichnung mit QX531B oder einer ihrer Kreuzreferenzen übereinstimmt, bevor Sie die Lieferung annehmen.
