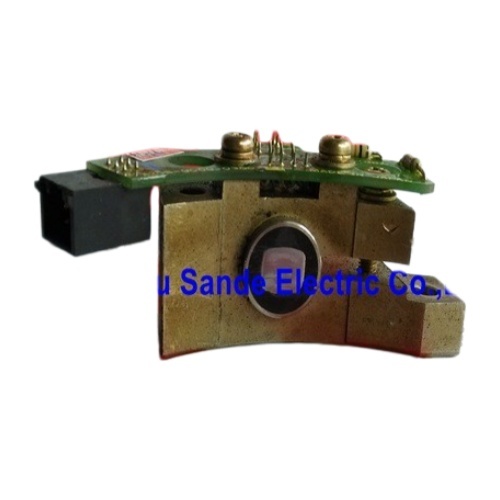

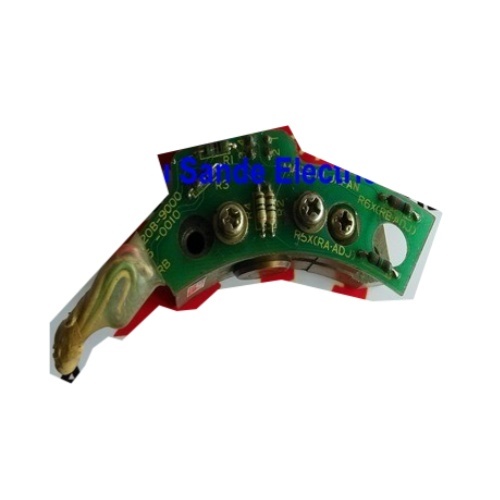

FANUC A20B-9000-0300 Spindelmotor-Sensor-Einkoder

B-Typ optischer Pickup. 12-Pin-Rückkopplungsgerät. Erste Generation von FANUC AC Spindelmotoren. Spindelmotorspeed und Orientierungsrückkopplung. Bestellcode: A290-1003-V320. Hergestellt in Japan.

Der Sensor hinter der Spindel

Bevor ein CNC-Bearbeitungszentrum seine Spindel für einen Werkzeugwechsel orientieren kann, bevor die Steuerung einen Gewindepass auf einer Drehmaschine ausführen kann,Vor der Möglichkeit eines starren Klopfens müssen Position und Drehzahl des Spindelmotors in Echtzeit an die Steuerung gemeldet werden.Bei den FANUC AC Spindelmotoren der ersten Generation ist die für diese Rückkopplung verantwortliche Komponente der A20B-9000-0300.

Dies ist ein optischer Aufnahmesensor des Typs B, entwickelt und hergestellt von FANUC in Japan speziell für die schwarzen und roten Kappen AC Spindelmotorvarianten, die Tausende von CNC-Bearbeitungszentren ausgestattet haben,Drehzentren, und EDM-Maschinen von den 1980er bis Anfang der 1990er Jahre.obwohl die Referenznummer A20B-9000-0300 die Form ist, in der sie auf dem gesamten Markt für CNC-Wartungs- und Ersatzteile verbreitet wird.

Der Sensor wird als vollständige Baugruppe verkauft, die mit einer optischen Aufnahmekamera versehen ist, die mit Hardware versehen ist und je nach Anbieter mit oder ohne Verbindungskabel ausgestattet ist.Es gibt keine Unterbaugruppe, die getrennt hergestellt werden kann..

Was dieser Sensor im Inneren der Maschine tut

Das FANUC AC Spindelantriebssystem ist abhängig von kontinuierlichem Feedback des Spindelmotors, um eine kontrollierte Geschwindigkeit zu erhalten, Orientierungsstopp auszuführen und in leistungsfähigen AntriebskonfigurationenPositionsgesteuerte Spindelfunktionen ermöglichenDie A20B-9000-0300 ist die physikalische Quelle dieses Feedbacks.Der Sensor liest ein Zielrad auf der Motorwelle und erzeugt den Pulszug, den der Spindeldreh und die CNC-Steuerung verwenden, um die tatsächliche Drehzahl der Spindel zu berechnen und die Winkelposition zu verfolgen.

Drei spezifische Funktionen in der CNC hängen direkt davon ab, dass dieser Sensor vorhanden ist und ordnungsgemäß arbeitet:

Regulierung der Spindelgeschwindigkeit¢ Der Spindelverstärker verwendet die Sensorausgabe als Feedback zur tatsächlichen Geschwindigkeit, um die Geschwindigkeitsschleife zu schließen.Der Antrieb kann die programmierte Spindelgeschwindigkeit bei unterschiedlichen Schneidbelastungen nicht halten., und erzeugt in den meisten Konfigurationen einen Alarm und hemmt den Spindelbetrieb vollständig.

Ausrichtung der Spindel (M19)Der Orientierungsbefehl parkt die Spindel an einer festen Winkelposition für automatische Werkzeugwechsel.Wenn der Sensor ausfällt oder die Signalintegrität verliert, the spindle will either fail to reach the orientation position or will continuously rotate without stopping — a behavior commonly reported on FANUC troubleshooting resources and a reliable indicator of sensor failure.

Spindelsynchronisierte Funktionen∆ Drehzyklus auf Drehmaschinen, starre Schraube an Bearbeitungszentren (sofern sie durch die Antriebsgeneration unterstützt werden),und jeder Zyklus, der die Steuerung erfordert, um die Spindelposition in Echtzeit zu kennen, hängt alles davon ab, dass der Impuls des Sensors sauber ist, konsistent und phasepräzise.

Motorkompatibilität: Frühe FANUC AC Spindelmotorenfamilien

Die A20B-9000-0300 wurde für die frühe Generation der FANUC AC Spindelmotoren – die ursprünglichen Varianten mit schwarzer und roter Kappe, die der Alpha-Serie vorausgingen - entwickelt.Innerhalb der von den FANUC-Spezialisten verwendeten DNC Electronics-Klassifizierung, diese Motoren umfassen die 07xx- und 10xx-Serie (die frühesten Modelle mit schwarzer Kappe) und gehen durch die Motoren der S-, P- und I-Serie, die die 072x bis 076x-Rahmenbezeichnungen abdecken,wo die Sensoroberfläche des Typs B angegeben wurde.

Für die Spindelmotoren der Baureihen S und P – die Arbeitspferde der Werkzeugmaschinen der Baureihen FANUC 0, 6, 10, 11 und 15 – ist der A20B-9000-0300 der richtige Sensor des Typs B.Wenn die Maschine einen Spindelmotor der Serie Alpha oder Alpha i verwendet, ist eine andere Sensorfamilie erforderlich.

Kontext des CNC-Systems: Was steuerte diese Motoren

Die Maschinen, auf denen die Sensoren A20B-9000-0300 am häufigsten vorkommen, spiegeln die installierte Basis von von FANUC gesteuerten Werkzeugmaschinen aus dieser Zeit wider.Unter den dokumentierten Beispielen fallen die vertikalen Bearbeitungszentren Kitamura MY Center-2B mit FANUC 11M-Steuerungen, Hardinge CHNC CNC-Drehmaschinen,und AGIE AGIECUT EDM-Maschinen ein Querschnitt, der zeigt, wie weit die frühe FANUC AC Spindelmotorplattform bei Werkzeugmaschinenbauern und Maschinentypen übernommen wurde.

Die FANUC CNC-Steuerungen, die mit diesen Spindelmotoren kombiniert sind, sind selbst weltweit noch in Betrieb.Der Spindelsensor ist eines der Verschleißteile dieser MaschinenIm Gegensatz zu Motorwicklungen oder -lagern, die in der Regel allmählich abgenutzt werden, ist ein Sensorversagen in der Regel abrupt: eine Verunreinigung, ein mechanischer Aufprall, einoder einfach langfristige thermische Erschöpfung der optischen Komponenten und PCBWenn der Sensor versagt, hört die Maschine auf.

Der A20B-9000-0300 und sein Geschwister: A20B-9000-0380

Der A20B-9000-0380 erscheint neben dem A20B-9000-0300 in den Listen mehrerer FANUC-Teilfachhändler und wird als kompatibles/verwandtes Teil gekreuzt.Beide sind B-Typ-Sensoren für die frühe Generation von WechselstromspindelmotorenBei der Beschaffung eines ErsatzesEs empfiehlt sich, die genaue Motorvariante zu bestätigen und beide Bauteilnummern zu überprüfen. Der Sensor, der aus der Fabrik mit dem Motor geliefert wurde, ist die endgültige Referenz., und das hintere Gehäuse oder das Namensschild des Motors kann die ursprüngliche Sensorbezeichnung direkt erkennen.

Beschaffungs- und Konditionsbemerkungen

Die offizielle Produktion von Komponenten für diese Generation von Spindelmotoren von FANUC ist längst eingestellt.und das verbleibende Marktangebot stammt aus drei Quellen: Altbetriebsvorräte, bei der Nachrüstung oder Stilllegung entfernte Maschinen und von FANUC-Spezialisten verarbeitete Geräte.

Reputable FANUC specialists test these sensors only when submitted with the complete spindle motor — standalone sensor testing without the motor's target wheel and mounting arrangement does not replicate in-machine operating conditionsBei der Anschaffung eines Ersatzteils ist eine 90- bis 180-Tage-Garantie von einem spezialisierten Reparaturdienstleister, der mit dem installierten Motor testet, der realistische Standard in diesem Marktsegment.

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, dass der A20B-9000-0300 der richtige Sensor für meinen spezifischen FANUC Spindelmotor ist?

Die zuverlässigste Methode besteht darin, das hintere Gehäuse oder das Namensschild des Spindelmotors zu überprüfen . Wenn die Dokumentation des Motors nicht verfügbar ist,die Bezeichnung der Motorenreihe (auf dem Motorennamenblatt als Modellcode im Bereich 072x?? 076x für Motoren der Baureihe S/P/I sichtbar) bestätigt die Kompatibilität des Sensors des Typs BWenn der Motor in einer Maschine mit einer Steuerung der FANUC-Serie 10, 11 oder 15 ist und einen schwarzen oder roten Kappen-AC-Spindelmotor verwendet, ist der A20B-9000-0300 der primäre Kandidat.Die entsprechende A20B-9000-0380 sollte ebenfalls überprüft werden, da sie eine überlappende Palette an frühen Wechselstromspindelmotoren abdeckt..

F2: Welche Symptome deuten darauf hin, dass der Sensor A20B-9000-0300 versagt hat?

Die häufigste Darstellung ist ein Ausfall der Spindelorientierung die Spindel, die an M19 befohlen wird, stoppt entweder nicht an der Zielposition oder dreht sich kontinuierlich, ohne den Orientierungsstopp zu erreichen.Ein zweites häufiges Symptom ist ein Spindellalarm auf der CNC beim Starten oder während der Beschleunigung, wenn der Antrieb kein Geschwindigkeitsfeedbacksignal oder ein inkonsistentes Feedbacksignal anzeigt.Die Drehzahlregelung der Spindel wird vor einem vollständigen Ausfall unregelmäßig. Die programmierte Drehzahl kann nicht bei Schneidlast aufrechterhalten werden.Jede dieser Bedingungen bei einem FANUC AC Spindelantrieb der ersten Generation erfordert eine Sensorinspektion, bevor der Verstärker oder Motor verurteilt wird.

F3: Kann der Sensor ohne Spindelmotor auf der Bank getestet werden?

Meaningful bench testing of this optical sensor requires the motor's target wheel (the toothed or slotted disk that the sensor reads) and a proper mounting arrangement that replicates the sensor-to-target gap specified for the motor. Standalone-Tests mit einer Stromversorgung können bestätigen, dass die PCB-Elektronik funktioniert, aber keine Probleme mit der Lückenempfindlichkeit, Kontamination auf dem optischen Pfad,oder intermittierende Störungen, die sich nur unter Vibrations- und thermischen Bedingungen einer Betriebsspindel zeigenDie FANUC-Spezialisten, die Sensorprüfungen anbieten, führen sie aus diesem Grund mit der kompletten Motormontage ordnungsgemäß durch.

F4: Ist der A20B-9000-0300 mit Spindelmotoren der FANUC Alpha-Serie kompatibel?

Die Spindelmotoren der Alpha- und Alpha-i-Serie verwenden eine andere Sensorfamilie mit unterschiedlichen physikalischen Aufbauten, unterschiedlichen Steckverbinderkonfigurationen,und unterschiedliche Signal-Schnittstellen. Der A20B-9000-0300 ist speziell für die früheren FANUC AC Spindelmotoren der Serien S, P und I bestimmt.ist kein unterstützter oder lebensfähiger ErsatzWenn die Maschine einen Spindelmotor der Alpha-Serie verwendet, ist der richtige Sensor je nach Motorgeneration aus der A20B-2002-xxxx- oder A20B-2200-xxxx-Familie.

F5: Was ist die Beziehung zwischen der A20B-9000-0300 und dem Bestellcode A290-1003-V320?

Beide Nummern beziehen sich auf dieselbe physikalische Komponente. A290-1003-V320 ist der Fabrikbestellcode von FANUC die Nummer, die bei der Bestellung direkt über die Vertriebskanäle von FANUC verwendet wird.A20B-9000-0300 ist die gemeinsame Referenznummer, unter der das Teil im gesamten Aftermarket- und Reparatursektor bekannt ist.Bei der Suche nach Nachrüstlieferanten können beide Zahlen Ergebnisse liefern.und bei der Überprüfung eines empfangenen Teils gegenüber dem Original, bestätigt jede der auf dem PCB angezeigten Zahlen die richtige Identität.
