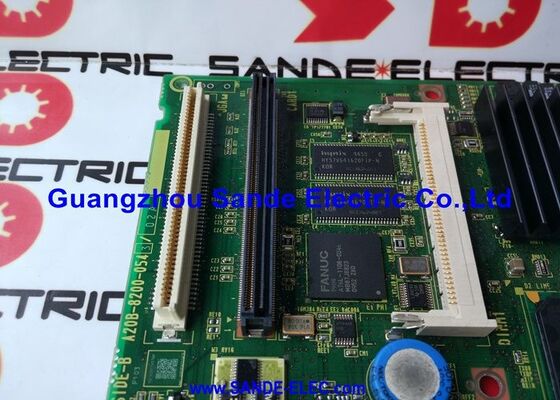

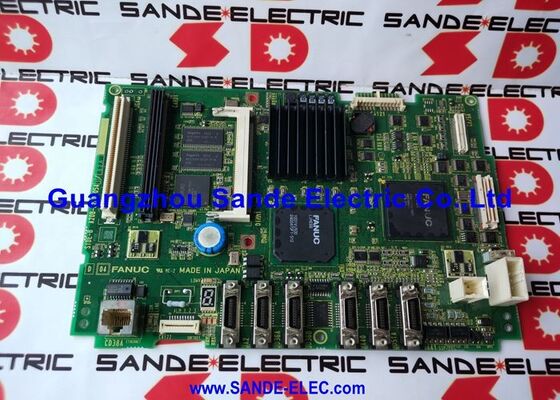

FANUC MUTTERBOARD A20B-8200-0543 A2OB-82OO-O543 A20B82000543 Die Daten werden von den Herstellern des Herstellers übermittelt.

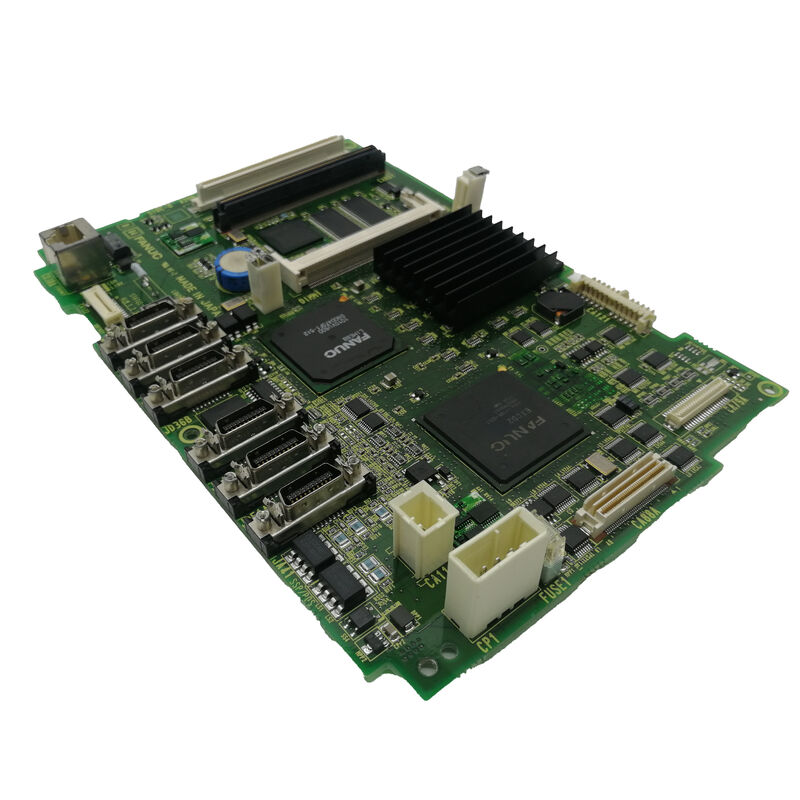

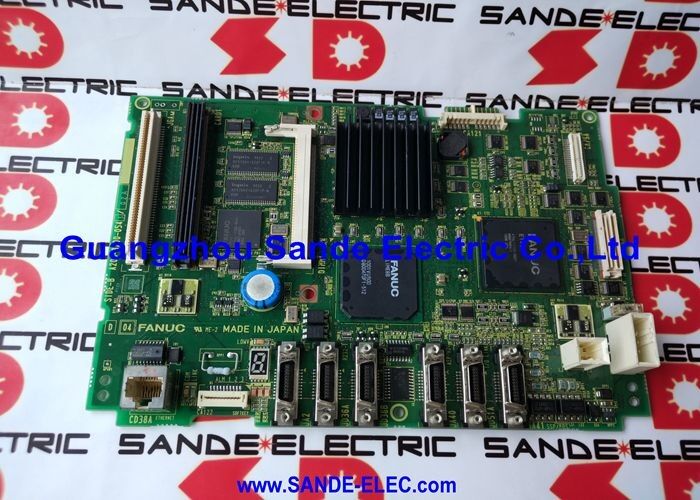

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD Hauptplatine A3 – 5 VDC / 9 W / Ethernet-PC-Funktion / Gelbe Rückwandplatine / 0,45 kg

0i-D-System – Die Generation, der der A20B-8200-0543 dient

Die FANUC-Serie 0i-D ist die 0i-CNC-Plattform der vierten Generation (nach 0i-A, 0i-B und 0i-C). Innerhalb der CNC-Hierarchie von FANUC ist die 0i-D die kostengünstige, hochzuverlässige Option für Allzweck-Werkzeugmaschinen – Bearbeitungszentren (0i-MD) und Drehzentren (0i-TD), die nicht die erweiterte Mehrachsenfähigkeit der 30i- oder 31i-Serie erfordern.

Die 0i-D-Generation brachte bedeutende Fortschritte gegenüber ihren Vorgängern: verbesserte Servoleistung, einen leistungsfähigeren PMC (SA1 auf SB7 PMC-Upgrade-Pfad) und integrierte PC-Funktionalität. Das A20B-8200-0543 ist das A3-Hauptboard dieser Generation – das physische Motherboard, mit dem alle Optionskarten und Module innerhalb der 0i-D-Steuereinheit verbunden sind.

Wichtige Spezifikationen

PC-Funktion und Ethernet – integrierte Netzwerkkonnektivität

Der A20B-8200-0543 verfügt über eine PC-Funktion mit einem Ethernet-Anschluss. Dies ist ein wesentliches Merkmal der 0i-D-Generation, das sie von früheren 0i-Generationen unterscheidet. Die PC-Funktion ermöglicht:

DNC (Direkte Numerische Steuerung):Teileprogramme können von einem angeschlossenen PC über das Ethernet-Netzwerk an die CNC gestreamt werden, ohne das Programm in den Programmspeicher der CNC laden zu müssen. Lange Programme, die nicht in den Speicher passen würden, werden direkt vom PC-Server ausgeführt.

Datenerfassung:Maschinenstatus, Programmausführungsdaten und Produktionszahlen können über Ethernet an Anlagennetzwerksysteme übertragen werden. Diese Konnektivität unterstützt die Integration des Manufacturing Execution System (MES) ohne zusätzliche Kommunikationshardware.

Programmmanagement:Auf einem Netzwerkserver gespeicherte Programmbibliotheken sind über die Ethernet-Verbindung an der Maschine zugänglich, was die Produktion mehrerer Programme vereinfacht.

Anwendungsszenarien

Ausfall der Hauptplatine des Bearbeitungszentrums 0i-MD:Eine FANUC 0i-MD-CNC startet nicht – das LCD bleibt leer und es wird keine Achsenstromversorgung hergestellt. Nach der Bestätigung, dass die Stromversorgung korrekt ist, wird das A20B-8200-0543 als ausgefallene Hauptplatine identifiziert. Durch den Austausch wird die Boot-Sequenz der CNC wiederhergestellt, und eine Parameterwiederherstellung aus dem Backup bringt die Maschine wieder in den Produktionsbetrieb.

Verlust der Ethernet-Konnektivität:Ein 0i-TD-Drehzentrum verliert seine Ethernet-Netzwerkverbindung, die für das DNC-Programm-Streaming verwendet wird. Die Untersuchung bestätigt, dass der Ethernet-Port am A20B-8200-0543 ausgefallen ist. Durch den Austausch der Platine wird die DNC-Netzwerkfunktion wiederhergestellt, sodass das Programm-Streaming wieder aufgenommen werden kann.

0i-D-Systemsanierung:Ein älteres 0i-MD-Bearbeitungszentrum wird generalüberholt. Die A20B-8200-0543 wird im Rahmen einer vollständigen Erneuerung der Elektronik zusammen mit den anderen Platinen in der CNC-Einheit ausgetauscht, wodurch die Lebensdauer der Hauptplatine zurückgesetzt wird.

FAQ

F1: Mit welchen 0i-D CNC-Modellen ist der A20B-8200-0543 kompatibel?

Die A20B-8200-0543 ist für FANUC 0i-MD (Bearbeitungszentrum) und 0i-TD (Drehzentrum) in der 0i-D-Generation bestätigt. Zu den kompatiblen Steuergerätebezeichnungen gehört die A02B-0319-Bxxx-Serie (0i-MD). Überprüfen Sie bei anderen 0i-D-Konfigurationen oder Untertypen vor der Bestellung die A02B-Bezeichnung des jeweiligen Steuergeräts anhand der Ersatzteilliste A20B-8200-0543.

F2: Hat der Austausch des A20B-8200-0543 Auswirkungen auf die Ethernet-Konfiguration?

Die Ethernet-MAC-Adresse und Netzwerkparameter (IP-Adresse, Subnetz, Gateway) werden normalerweise im nichtflüchtigen Speicher auf der Hauptplatine oder im Systemkonfigurationsbereich der CNC gespeichert. Wenn ein Ersatzgerät A20B-8200-0543 eingebaut wird, müssen die Ethernet-Netzwerkparameter möglicherweise erneut eingegeben werden. Die MAC-Adresse der Ersatzplatine kann vom Original abweichen – informieren Sie den Netzwerkadministrator, damit bei Bedarf DHCP-Reservierungen oder feste IP-Adresszuweisungen aktualisiert werden können.

F3: Ist der A20B-8200-0543 mit der 0i-C- oder 0i-B-Generation kompatibel?

Nein. Der A20B-8200-0543 ist spezifisch für die 0i-D-Generation. Frühere 0i-Generationen verwenden unterschiedliche Hauptplatinen-Teilenummern in verschiedenen A20B-Serien: Das 0i-C verwendet Platinen der A16B-3200-049x-Reihe; Das 0i-B verwendet ebenfalls Platinen der A16B-3200-049x-Reihe. Die A20B-8200-xxxx-Hauptplatinen des 0i-D sind nicht mit früheren 0i-Hardwarearchitekturen kompatibel.

F4: Wie hoch ist der empfohlene Kühlbedarf für den A20B-8200-0543?

Das Board benötigt eine erzwungene Luftzirkulation – es ist nicht für natürliche Konvektionskühlung ausgelegt. Für diesen Luftstrom sorgt das interne Kühlventilatorsystem des 0i-D-Steuergeräts. Überprüfen Sie vor und nach dem Austausch der Platine, ob die Kühlventilatoren der Steuereinheit ordnungsgemäß funktionieren. Ein ausgefallener Lüfter, der nach dem Austausch der Hauptplatine unbemerkt bleibt, kann dazu führen, dass die neue Platine überhitzt und vorzeitig ausfällt. Der Betrieb des A20B-8200-0543 über 55 °C verringert seine Zuverlässigkeit und Lebensdauer.

F5: Welche fortgeschrittenen Kenntnisse sind für den Austausch von A20B-8200-0543 erforderlich?

CNC Shopping weist darauf hin, dass für den Austausch dieser Hauptplatine „ein gewisses Maß an spezifischen und fortgeschrittenen Kenntnissen erforderlich“ sei, insbesondere bei Systemen mit PC-Funktionen. Die Komplexität ergibt sich aus: (1) der Notwendigkeit einer vollständigen, überprüften Datensicherung vor dem Austausch; (2) Konfigurationsschritte für Ethernet- und PC-Funktionen nach der Montage; (3) Neuladen der CNC-Software, wenn auch FROM-Module ausgetauscht werden; und (4) die physische Demontage der LCD/MDI-Einheit, um Zugang zur Hauptplatine zu erhalten. Techniker, die mit FANUC 0i-D-Systemen nicht vertraut sind, sollten beim Austausch einen qualifizierten FANUC-Servicetechniker hinzuziehen.
