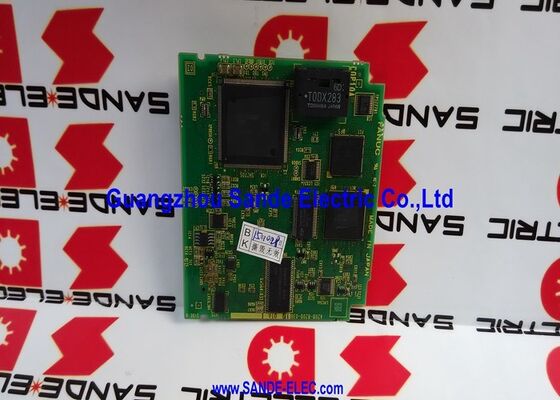

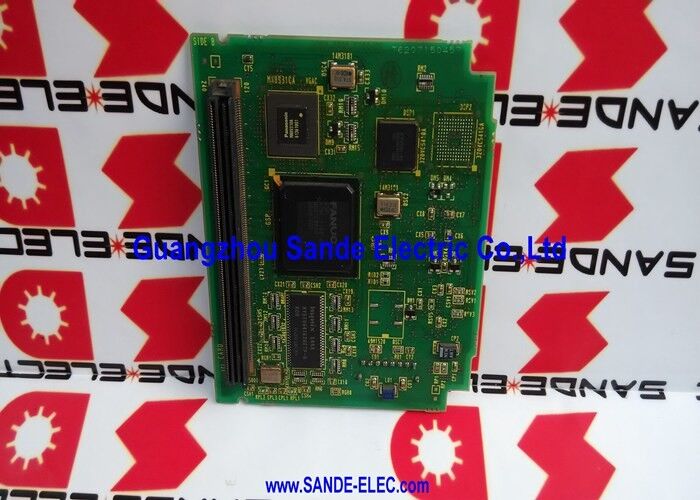

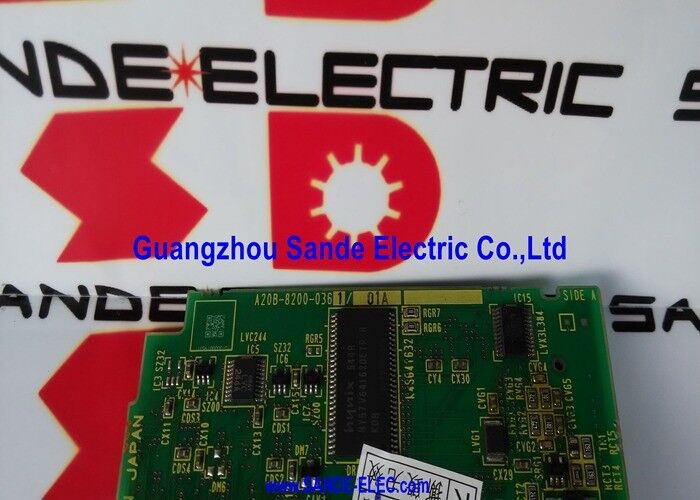

Fanuc Axis-Karte A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361 | FANUC-Serie 0i-TC 2-Achsen-FSSB-Servo + LCD-Grafikkarte – Doppelfunktionsplatine / Zwei-Achsen-Drehmaschine / 0i-C-Plattform

Eine Karte, zwei wichtige Funktionen

Bei der A20B-8200-0361 handelt es sich um eine einzelne Leiterplatte, die innerhalb der 0i-TC-CNC-Drehmaschinensteuerung zwei unterschiedliche und wesentliche Rollen erfüllt:

FSSB-Servocontroller (2 Kanäle):Die Karte generiert die FSSB-Kommunikationssignale (Fibre Optic Servo Serial Bus) für die beiden Servoachsen der Drehmaschine – typischerweise X (Querschlitten) und Z (Schlitten). FSSB ist der serielle Glasfaserbus von FANUC, der Positionsbefehle von der CNC an die Servoverstärker überträgt und das Encoder-Feedback an die CNC zurückgibt.

LCD-Grafik-Engine:Die Platine steuert gleichzeitig das LCD-Display der CNC und erzeugt das Videoausgangssignal, das die Anzeige der Bedienerschnittstelle auf dem integrierten Bildschirm der Drehmaschine erzeugt. Alarmmeldungen, Programminhalte, Positionsanzeigen und Werkzeugkorrekturseiten stammen alle von dieser Grafikfunktion.

Die Kombination beider Funktionen auf einer einzigen Karte ist eine architektonische Entscheidung, die speziell für die Konfiguration der 0i-TC-Zweiachsen-Drehmaschine gilt. Es reduziert die Anzahl der Platinen in der Steuereinheit, hält die 0i-C-Steuereinheit kompakt und entspricht genau den Anforderungen einer 2-Achsen-Maschine.

Wichtige Spezifikationen

0i-TC – Die Serie, für die diese Karte entwickelt wurde

Die FANUC Serie 0i-TC (Series 0i Turning Center, Modell C) ist die drehmaschinenkonfigurierte Variante der 0i-C-Plattform. Während der 0i-MC Bearbeitungszentren mit 3 oder mehr Achsen bedient, ist der 0i-TC für Drehoperationen optimiert – insbesondere die 2-Achsen-Konfiguration (X und Z), die die überwiegende Mehrheit der CNC-Drehmaschinenanwendungen abdeckt.

Die A20B-8200-0361 ist die einzige Servo-/Grafikkarte im 0i-TC-System. Die komplette 0i-TC-Steuereinheit besteht aus: der 0i-C-Hauptplatine, der FROM/SRAM-Speicherkarte, dieser kombinierten FSSB/Grafikkarte und dem LCD-Panel. Dieser kompakte Stapel aus vier Elementen ist das komplette elektronische Gehirn der Drehmaschine.

Wenn der A20B-8200-0361 ausfällt, werden sowohl die Anzeige als auch die Servokommunikation gleichzeitig gestoppt. Die Drehmaschine kann ihre Achsen nicht bewegen (keine FSSB-Befehle) und keine Inhalte anzeigen (Grafikfunktion verloren). Beide Symptome zusammen sind charakteristisch für diese Doppelfunktionskarte.

Anwendungsszenarien

0i-TC-Drehmaschine-Leeranzeige und Servoalarm:Eine 0i-TC CNC-Drehmaschine schaltet sich ein, zeigt jedoch ein leeres Display und generiert sofort Servo-Alarmcodes. Beide zusammen auftretenden Symptome bestätigen, dass es sich bei A20B-8200-0361 um die fehlerhafte Komponente handelt und nicht um separate Servo- oder Displayfehler. Durch den Austausch werden beide Funktionen gleichzeitig wiederhergestellt.

Überholung der CNC-Drehmaschine:Eine ältere 0i-TC-Drehmaschinensteuerung wird einer Generalüberholung auf Platinenebene unterzogen. Der A20B-8200-0361 wird zusammen mit der Hauptplatine und der Speicherkarte ausgetauscht, um die gesamte elektronische Lebensdauer des Steuergeräts zurückzusetzen.

FAQ

F1: Kann der A20B-8200-0361 auf der 0i-MC-Version (Bearbeitungszentrum) der 0i-C-Plattform verwendet werden?

Nein. Der A20B-8200-0361 ist ausschließlich für die 0i-TC-Konfiguration (Drehzentrum) mit genau 2 FSSB-Servokanälen (X- und Z-Achse) konzipiert. Die Variante des Bearbeitungszentrums 0i-MC verwendet eine andere Servo-/Grafikkarte mit zusätzlichen FSSB-Kanälen, um 3 oder mehr Achsen abzudecken. Die physischen Platinen sind unterschiedlich und zwischen den TC- und MC-Varianten nicht austauschbar.

F2: Erfordert der Austausch des A20B-8200-0361 eine Neukonfiguration der FSSB-Achsenzuweisungen?

FSSB-Achsenzuweisungsparameter werden im SRAM-Parameterspeicher der CNC gespeichert – nicht auf der A20B-8200-0361-Karte selbst. Nach dem Einbau der Ersatzkarte liest die CNC die vorhandenen FSSB-Parameter aus und stellt die Kommunikation mit den Servoverstärkern wieder her. Es ist keine erneute Eingabe der FSSB-Parameter erforderlich, wenn das SRAM-Modul intakt vom ursprünglichen System übertragen wird.

F3: Welche CNC-Systembezeichnungen sind mit der A20B-8200-0361 kompatibel?

Kompatible Systeme tragen Bezeichnungen im Bereich A02B-03xx-Bxxx – insbesondere die 0i-TC-Konfigurationen. Die Hauptplatine des 0i-C (A20B-8200-039x) ist die Hostplatine. Bestätigen Sie vor der Bestellung die konkrete Systembezeichnung anhand der Maschinendokumentation.

F4: Wenn bei einer 0i-TC-Drehmaschine nur das Display ausfällt, muss dann das A20B-8200-0361 ersetzt werden?

Da sich die FSSB-Servo- und Grafikfunktionen dieselbe physische Platine teilen, kann ein Anzeigefehler auf einer 0i-TC-Drehmaschine, die über keine Servoalarme verfügt, immer noch auf einen teilweisen A20B-8200-0361-Fehler hinweisen. Bevor Sie zu dem Schluss kommen, dass die Karte fehlerhaft ist, überprüfen Sie, ob die LCD-Hintergrundbeleuchtung und das LCD-Panel selbst funktionieren. Wenn bestätigt wird, dass die LCD-Hardware intakt ist und das Display weiterhin dunkel oder beschädigt ist, ist wahrscheinlich der Grafikbereich des A20B-8200-0361 ausgefallen und die Platine muss ausgetauscht werden.

F5: Welche Sicherungsdaten sind vor dem Austausch des A20B-8200-0361 wichtig?

Auf der A20B-8200-0361-Karte selbst sind keine Daten gespeichert. Die Daten werden auf den FROM- und SRAM-Speicherkarten gespeichert. Führen Sie vor dem Austausch des A20B-8200-0361 eine vollständige Sicherung aller CNC-Parameter, Teileprogramme, Werkzeugversätze und Werkstückversätze über die ALL IO-Backup-Funktion der CNC durch. Wenn die SRAM-Batterie ebenfalls eine Unterspannungswarnung anzeigt, tauschen Sie sie zuerst aus, um den Verlust von SRAM-Daten während des Platinenaustauschs zu vermeiden.
